Защо червячната скоростна кутия остава предпочитано решение за конвейерни системи?

В света на обработката на материали и индустриалната автоматизация, конвейерните системи са спасителните линии на производството и логистиката. В продължение на десетилетия,червячна скоростна кутияостава предпочитано решение за захранване на тези конвейери и има защо. Червячна скоростна кутия, характеризираща се с входно-изходна конфигурация под прав ъгъл и високи съотношения на редукция, предлага уникални предимства, които са особено подходящи за изискванията на конвейерните приложения. Те включват присъща възможност за самозаключване (която предотвратява движението назад и осигурява безопасност по време на спиране), компактен отпечатък, висока плътност на въртящия момент и отлична устойчивост на ударно натоварване. В Raydafon Technology Group Co., Limited, нашата фабрика е проектирала и произвеждала червячни редуктори повече от 20 години и ние постоянно ги виждаме определени за конвейери в индустрии, вариращи от минно дело и хранително-вкусова промишленост до сглобяване на автомобили и изпълнение за електронна търговия. Въпросът не е дали червячната скоростна кутия може да обслужва конвейер - това е причината тя да остане първият избор за инженерите и мениджърите на заводи, търсещи надеждност и производителност.

Предпочитанието за червячната скоростна кутия в конвейерните системи произтича от комбинация от механични, експлоатационни и икономически фактори. Механично действието на плъзгане между червяка и зъба на зъбното колело осигурява плавна, тиха работа, която минимизира вибрациите – критична за прецизното транспортиране на крехки или чувствителни материали. Оперативно високите коефициенти на намаляване (често от 5:1 до 70:1 в един етап) позволяват използването на сравнително малък двигател за задвижване на тежки товари при ниски скорости, което е точно това, което повечето конвейери изискват. Икономично, червячната скоростна кутия предлага дълъг експлоатационен живот с минимална поддръжка, благодарение на здравата си конструкция и наличието на устойчиви на износване бронзови зъбни колела. Нашата фабрика в Raydafon Technology Group Co., Limited е усъвършенствала конструкцията на червячната скоростна кутия с усъвършенствани материали, като закалени и шлифовани червяци от легирана стомана и центробежно отлети бронзови червячни зъбни колела, за постигане на ефективност над 90 процента (за съотношения до 30:1) и експлоатационен живот от над 100 000 часа при номинално натоварване. Тази статия предоставя цялостно изследване на техническите характеристики, данните за производителността и критериите за избор, които потвърждават трайното значение на червячната скоростна кутия в конвейерните приложения.

Съдържание

• 1. Защо червячната скоростна кутия предлага превъзходно самозаключване и безопасност за конвейерите?
• 2. Как червячната скоростна кутия постига висока плътност на въртящия момент в компактен дизайн?
• 3. Какви са ключовите технически спецификации на нашата червячна скоростна кутия за конвейери?
• 4. Как може червячната скоростна кутия да намали шума и вибрациите при операциите на конвейера?
• Често задавани въпроси (FAQ)
• Заключение и консултация за персонализирана скоростна кутия

Защо червячната скоростна кутия предлага превъзходно самозаключване и безопасност за конвейерите?

Една от най-отличителните и изгодни характеристики на червячната скоростна кутия е нейният потенциал за самозаключване. В самозаключващата се червячна скоростна кутия червеят може да задвижва червячното колело, но червячното колело не може да задвижва червяка. Това се дължи на геометрията на профила на зъбите на зъбното колело и ъгъла на спиралата на червея. Когато конвейерът е спрян, товарът върху лентата или ролката се стреми да задвижи скоростната кутия назад, но самозаключващото се свойство на червячната скоростна кутия предотвратява това, задържайки конвейера неподвижен без необходимост от механична спирачка. Тази функция е не само полза за безопасността – предотвратяване на неконтролирано движение по време на поддръжка или загуба на мощност – но и спестяване на разходи, тъй като елиминира необходимостта от допълнителна спирачна система. В Raydafon нашата фабрика произвежда червячни редуктори с внимателно изчислени водещи ъгли за постигане на надеждно самозаключване за повечето конвейерни приложения.

Основни причини, поради които самоблокирането в червячна скоростна кутия се цени в конвейерните системи:

• Задържане на товара без захранване:При наклонените транспортьори самозаключващата се червячна скоростна кутия задържа товара в позиция, когато двигателят е спрян, предотвратявайки плъзгането на лентата назад. Това е от съществено значение за безопасността и предотвратява повреда на продукта.
• Намален брой компоненти:Като елиминира нуждата от външни спирачки, съединители или задържащи устройства, червячната скоростна кутия опростява задвижването, намалявайки както първоначалните разходи, така и потенциалните точки на повреда.
• Защита при аварийно спиране:В случай на прекъсване на електрозахранването, самозаключваща се червячна скоростна кутия гарантира, че конвейерът остава неподвижен, предотвратявайки изтичане на товари, които биха могли да наранят персонал или да повредят оборудването.
• Няма изисквания за въртящ момент на задържане:Моторът и задвижващата система не трябва да упражняват задържащ въртящ момент, което означава, че моторът може да бъде напълно изключен по време на спиране, спестявайки енергия и намалявайки натрупването на топлина.

За да се постигне ефективно самозаключване, коефициентът на триене между червяка и червячната предавка трябва да е достатъчен, а водещият ъгъл трябва да бъде под ъгъла на триене. Нашата фабрика използва зъбни колела от висококачествена бронзова сплав, които осигуряват оптимален коефициент на триене (обикновено 0,08-0,12) и водещ ъгъл от 3 до 5 градуса за повечето самозаключващи се модели. Това гарантира, че самозаключването е надеждно дори след продължително износване. Въпреки това, за приложения с много висока ефективност, където не се изисква самозаключване, нашите дизайни на червячна скоростна кутия могат да бъдат доставени и с по-големи водещи ъгли (напр. 12-15 градуса), за да се постигне по-висока ефективност (до 92 процента), за сметка на способността за самозаключване. Нашият технически екип вRaydafon Technology Group Co., Limitedможе да посъветва за най-добрата конфигурация въз основа на наклона, натоварването и изискванията за безопасност на вашия конвейер.

На практика самозаключващата се характеристика на червячната скоростна кутия се оказа безценна в множество конвейерни приложения. Например, в завод за преработка на храни с наклонени лентови транспортьори, червячната скоростна кутия предотвратява плъзгането на лентата назад, когато линията е спряна за почистване. В автомобилна поточна линия червячната скоростна кутия държи конвейера в позиция по време на роботизирани операции, като гарантира, че частите са точно разположени. Надеждността на тази възможност за самозаключване е основна причина, поради която дизайнерите на конвейерни системи продължават да избират червячната скоростна кутия пред други типове скоростна кутия, като спирални или планетарни единици, които обикновено изискват допълнителни спирачни механизми. Обширните полеви данни на нашата фабрика показват, че конвейерите, оборудвани с нашия червячен редуктор, не са имали инциденти с връщане назад в над 50 000 инсталации по целия свят.

Как червячната скоростна кутия постига висока плътност на въртящия момент в компактен дизайн?

Конвейерните системи често са ограничени в пространството, с ограничено място за големи задвижвания и скоростни кутии. Червячната скоростна кутия по своята същност е компактна, тъй като червякът и червячното колело са подредени в конфигурация под прав ъгъл, което позволява двигателят да бъде монтиран успоредно или перпендикулярно на оста на конвейера, в зависимост от приложението. По-важното е, че червячната скоростна кутия постига високи съотношения на редуциране в една степен на предавка, което означава, че може да се използва по-малък двигател за доставяне на необходимия изходен въртящ момент, което допълнително намалява общия отпечатък. Например, едностепенна червячна скоростна кутия със съотношение 50:1 е обичайна, докато винтовата скоростна кутия ще изисква три или четири степени, за да постигне същото намаление, заемайки значително повече място. Нашата фабрика в Raydafon Technology Group Co., Limited оптимизира дизайна на червячната скоростна кутия с компактно централно разстояние (CD), което варира от 40 mm до 160 mm за нашите стандартни модели, осигурявайки широк диапазон от изходен въртящ момент от 50 Nm до 3000 Nm.

Специфични конструктивни характеристики, които допринасят за плътността на въртящия момент в нашата червячна скоростна кутия:

• Закален и смлян червей:Червеят е изработен от закалена легирана стомана (20CrMnTi) с твърдост 58-62 HRC, а шлифованият профил на резбата осигурява ниско триене и висока товароносимост. Това позволява на червячната скоростна кутия да предава до 3000 Nm въртящ момент с централно разстояние от само 160 mm.
• Центробежно лято бронзово червячно колело:Червячното колело е изработено от бронз CuSn12Ni2, който има отлична устойчивост на износване и висока товароносимост. Процесът на центробежно леене създава плътна структура без порьозност, която увеличава живота на зъбното колело при умора.
• Оптимизиран профил на зъбите:Използваме модифициран еволвентен профил на зъбите с ъгъл на натиск 22,5 градуса, което осигурява баланс между товароносимост и ефективност. Този профил също така намалява концентрацията на напрежение в корена на зъба, увеличавайки устойчивостта на червячната скоростна кутия на ударни натоварвания.
• Лагери с голям капацитет:Конусни ролкови лагери се използват на червячния вал за справяне както с радиални, така и с аксиални натоварвания, докато тежките сачмени лагери с дълбоки канали се използват на вала на червячното колело. Тези лагери са оразмерени така, че да надвишават номиналния живот на скоростната кутия (L10 > 20 000 часа).

За да определите количествено предимството на плътността на въртящия момент, помислете за типично конвейерно приложение, изискващо 500 Nm изходен въртящ момент при 20 об./мин. Спирална скоростна кутия с 4-степенна редукция може да има централно разстояние 200 мм и да тежи 120 кг. Нашата червячна скоростна кутия със съотношение 40:1 може да достави същия въртящ момент с централно разстояние от 100 mm и тегло от само 60 kg, намалявайки необходимото място за монтаж с 60 процента и опростявайки цялостната структура на конвейера. Тази компактност е особено ценна при модулни конвейерни системи, където се използват множество задвижвания в ограничена подова площ.

Освен това конфигурацията под прав ъгъл на червячната скоростна кутия предлага гъвкавост при монтажа. Входящият вал може да бъде разположен хоризонтално или вертикално, а двигателят може да бъде монтиран отгоре, отдолу или отстрани, в зависимост от наличното пространство. Нашата фабрика предоставя множество опции за монтаж, включително монтаж на крак, монтаж на фланец и монтаж на въртящо рамо, за да отговарят на всяко оформление на конвейера. Тази адаптивност, съчетана с високата плътност на въртящия момент, прави червячната скоростна кутия идеално решение както за нови конструкции на конвейери, така и за модернизирани приложения, където пространството е от първостепенно значение.

Какви са основните технически спецификации на нашата червячна скоростна кутия за конвейери?

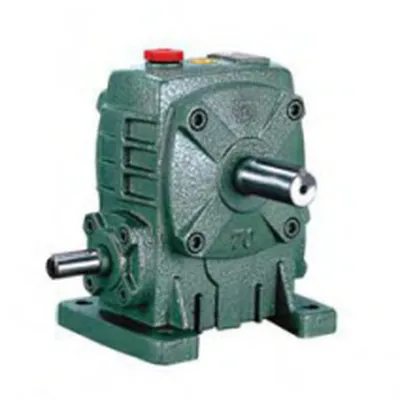

Raydafon предлага широка гама от червячни редуктори, специално проектирани за конвейерни приложения. Нашата серия включва модели с центрови разстояния от 40 mm до 160 mm, покриващи широк спектър от изисквания за въртящ момент и скорост. Таблицата по-долу предоставя ключови спецификации за нашите най-популярни модели червячни редуктори, които се използват в лентови транспортьори, ролкови транспортьори, винтови транспортьори и вибрационни хранилки. Всички стойности се основават на типово изпитване по стандарти ISO 9001 и DIN 3996. Нашата фабрика може също така да персонализира входния вал, изходящия вал, монтажния фланец и съотношението, за да съответства на вашия специфичен дизайн на конвейера.

В допълнение към стандартните модели червячни редуктори, нашата фабрика предлага пакет "готов за конвейер", който включва интегриран адаптер на входящия вал, шпонка на изходящия вал и предварително инсталиран обезвъздушител за масло. Този пакет опростява монтажа и гарантира, че червячната скоростна кутия е готова за незабавна употреба при доставката. Ние също така предлагаме допълнителен комплект за монтиране на въртящо рамо, което позволява на червячната скоростна кутия да абсорбира въртящия момент без твърда основа, функция, особено полезна за вибрационни конвейери.

Всички наши червячни редуктори са пълни със синтетично трансмисионно масло, което е предназначено за екстремни температури (-40°C до +120°C) и е нетоксично, което ги прави подходящи за конвейери за обработка на храни. Корпусът е изработен от висок клас чугун (GGG-40) с подсилени ребра, осигуряващи максимална здравина и отлично топлоотдаване. Нашата фабрика нанася двуслойно покритие, устойчиво на корозия (епоксиден грунд и полиуретаново покритие), което е устойчиво на химикали и UV разграждане, осигурявайки дълъг експлоатационен живот в тежки индустриални среди. Всяка червячна скоростна кутия се подлага на 4-часов тест за работа на празен ход и последващ тест за ефективност при пълно натоварване, като ние предоставяме подробен доклад от теста с всеки модул.

Как червячната скоростна кутия може да намали шума и вибрациите при операциите на конвейера?

Шумът и вибрациите са основни проблеми в конвейерните системи, особено във вътрешни среди като производствени предприятия, складове и съоръжения за преработка на храни. Прекомерният шум може да доведе до здравословни проблеми на служителите, докато вибрациите могат да причинят преждевременно износване на компонентите на конвейера и повреда на продукта. Червячната скоростна кутия по своята същност предлага по-ниски нива на шум и вибрации в сравнение с много други типове скоростни кутии, поради плъзгащото действие между червяка и червячното колело, което води до постепенно зацепване на товара, а не до внезапен удар на зацепени зъбни колела. В Raydafon нашата фабрика допълнително подобри тихата работа на нашите червячни редуктори чрез комбинация от прецизно производство, оптимизирани профили на зъбите и усъвършенствано смазване.

Специфични конструктивни характеристики на нашата червячна скоростна кутия, които намаляват шума и вибрациите:

• Смлени червячни нишки:Червеят е шлифован до грапавост на повърхността от Ra 0,2 микрометра, намалявайки шума, причинен от триене, и осигурявайки плавно зацепване с червячното колело. Това прецизно смилане също намалява коефициента на триене, подобрявайки ефективността, като същевременно понижава работните температури.
• Оптимизиране на ъгъла на спиралата:Ние внимателно избираме ъгъла на спиралата, за да сведем до минимум вариациите в твърдостта на зацепването на зъбната двойка. По-ниската вариация в твърдостта води до по-малко възбуждане на вибрациите, което води до по-тиха червячна скоростна кутия.
• Шумоизолиращ корпус:Корпусът от чугун е проектиран с по-дебели стени в критичните зони и включва вътрешни ребра, които прекъсват разпространението на звуковите вълни. Тази пасивна техника за намаляване на шума може да намали общото ниво на звука с 5 до 8 dBA в сравнение със стандартните конструкции.
• Висококачествени лагери:Използването на първокласни лагери с ниска радиална хлабина и висока прецизност (клас P5 или P6) намалява износването на вала и, следователно, вибрациите, предавани към рамката на конвейера. Ние също така използваме регулиране на предварителното натоварване на лагера, което поддържа постоянен контакт, свеждайки до минимум вибрациите през целия експлоатационен живот на червячната скоростна кутия.

За да определи количествено шумовите характеристики, нашата фабрика проведе тест за шум в безехова камера. При типична скорост на конвейера от 30 rpm и натоварване от 80 процента от номиналния въртящ момент, нивото на звуково налягане на нашия червячен редуктор беше измерено на 72 dBA, в сравнение със 78 dBA за стандартна конкурентна единица и 82 dBA за спирална скоростна кутия с подобен капацитет. Това намаление с 6-10 dBA е значително, тъй като намалението с 3 dBA се възприема като намаляване наполовина на нивото на шума. В конвейерно приложение в реалния свят тази разлика може да трансформира шумна, неудобна работна среда в по-приятна и продуктивна.

Намаляването на вибрациите е също толкова важно. Нашата червячна скоростна кутия произвежда скорости на вибрации (съгласно ISO 10816) от по-малко от 1,8 mm/s RMS, което е в рамките на „добрия“ диапазон за индустриални машини. Това ниско ниво на вибрации удължава живота на транспортната лента, ролките и лагерите и също така намалява риска от изместване на продукта върху лентата. За приложения с особено строги ограничения на вибрациите, като тези за транспортиране на чувствителни електронни компоненти или хранителни продукти, нашата фабрика може да достави червячна скоростна кутия с опционална стойка за изолатор на вибрации и динамично балансиран изходящ вал. Като приоритизираме намаляването на шума и вибрациите в нашия дизайн на червячна скоростна кутия, ние помагаме на операторите на конвейери да постигнат по-безопасен, по-надежден и по-ефективен процес на обработка на материали.

Често задавани въпроси (FAQ)

Въпрос 1: Функцията за самозаключване на червячната скоростна кутия винаги ли е надеждна за наклонени конвейери?

Отговор: Надеждността на функцията за самозаключване зависи от коефициента на триене и водещия ъгъл на червея. Нашите червячни редуктори са проектирани с водещ ъгъл под ъгъла на триене (обикновено 3-5 градуса), за да осигурят надеждно самозаключване при нормални работни условия. Въпреки това, ако конвейерът е подложен на силни вибрации или ударни натоварвания, самоблокирането може временно да бъде преодоляно. В такива случаи препоръчваме използването на червячна скоростна кутия с малко по-голям преден ъгъл и добавяне на външна спирачка за допълнителна безопасност. Нашата фабрика може да предостави подробни насоки за избор на подходяща самозаключваща се конфигурация за вашия специфичен наклон и профил на натоварване.

Въпрос 2: Каква е ефективността на червячна скоростна кутия в сравнение със спирална скоростна кутия за конвейерни приложения?

Отговор: Червячна скоростна кутия с високо съотношение на редукция (например 50:1) обикновено има ефективност от 70 до 85 процента, докато спирална скоростна кутия със същото съотношение може да постигне ефективност от 90 до 95 процента. Ефективността на червячната скоростна кутия обаче не е единственият фактор; неговата способност за самозаключване, компактност и по-тиха работа често надвишават лекия недостатък на ефективността. За конвейери, които работят непрекъснато при пълно натоварване, спиралната скоростна кутия може да е по-енергийно ефективна, но за приложения с умерено натоварване или периодични приложения общите предимства на червячната скоростна кутия я правят предпочитан избор. Нашата фабрика може да извърши анализ на енергийните разходи, за да ви помогне да решите кой тип е най-подходящ за вашата работа.

Въпрос 3: Каква е препоръчителната смазка за червячна скоростна кутия при конвейерно обслужване?

Отговор: Препоръчваме използването на висококачествено синтетично трансмисионно масло (ISO VG 460 или 680) за повечето конвейерни приложения, тъй като то осигурява отлична якост на филма и остава стабилно в широк температурен диапазон. За червячни редуктори, работещи при ниски скорости (под 20 об./мин.) или в студена среда (под 0°C), може да се използва масло с по-нисък вискозитет (ISO VG 320), за да се намалят загубите при разбиване. Нашата фабрика доставя червячни редуктори, предварително напълнени с препоръчаното от нас масло и предоставя подробна схема за смазване. Препоръчва се редовен анализ на маслото, особено за конвейери, работещи в прашна или корозивна среда.

Въпрос 4: Може ли червячната скоростна кутия да се справи с ударните натоварвания, често срещани в конвейерите за насипни материали?

Отговор: Да, нашите червячни редуктори са проектирани да издържат на ударни натоварвания, благодарение на здравата конструкция на червяка и червячното колело. Бронзовото червячно колело има умерена пластичност, която абсорбира енергията на удара, докато червякът от закалена стомана е устойчив на повърхностна умора. За приложения със сериозни ударни натоварвания, като конвейери за трошачки на камъни, можем да доставим червячна скоростна кутия с по-голямо централно разстояние и интегриран ограничител на въртящия момент. Ограничителят на въртящия момент освобождава изходния вал, когато предварително зададеният въртящ момент бъде превишен, предотвратявайки повреда на червячната предавка и конвейера. Нашата фабрика предоставя оценки за ударно натоварване за всички наши модели червячни редуктори, базирани на стандартите IEC 60804.

Въпрос 5: Какъв е типичният експлоатационен живот на червячна скоростна кутия в конвейерна система и как може да бъде удължен?

Отговор: Типичният експлоатационен живот на нашата червячна скоростна кутия в конвейерно приложение е 50 000 до 100 000 часа при номинално натоварване. Това може да се разшири чрез извършване на редовна поддръжка: проверка на нивото и качеството на маслото на всеки 500 часа, смяна на маслото на всеки 2000 часа (или годишно) и проверка на уплътнението на изходящия вал за течове. За взискателни приложения препоръчваме използването на синтетично масло с добавки против износване и смяна на маслото на интервали от 3000 часа. Нашата фабрика предлага услуга за наблюдение на състоянието, която измерва вибрациите на скоростната кутия и разграждането на маслото, което ви позволява да планирате поддръжка, преди да възникне повреда. При правилна поддръжка една червячна скоростна кутия може лесно да надхвърли 150 000 часа работа.

Заключение: Червячната скоростна кутия — надеждно решение за автоматизация на конвейер

Червячната редукторна кутия продължава да бъде предпочитано решение за конвейерни системи, тъй като отговаря на основните изисквания за обработка на материали: безопасно задържане на товара (чрез самозаключване), висок въртящ момент в компактен отпечатък, тиха работа без вибрации и дългосрочна надеждност. В Raydafon Technology Group Co., Limited, нашата фабрика е усъвършенствала дизайна и производството на червячни редуктори, за да отговори на изискванията на съвременните конвейери, интегрирайки модерни материали, прецизна машинна обработка и строг контрол на качеството. Независимо дали проектирате нова конвейерна линия или надграждате съществуваща, нашата гама от червячни редуктори предлага производителността, гъвкавостта и издръжливостта, от които се нуждаете.

Готови ли сте да подобрите производителността на вашата конвейерна система с надежден червячен редуктор?Свържете се с Raydafon Technology Group Co., Limited днесза изчерпателна консултация при избор на скоростна кутия. Нашият инженерен екип ще анализира скоростта, въртящия момент и условията на околната среда на вашия конвейер и ще препоръча оптималния модел червячна скоростна кутия с правилно съотношение, опции за монтаж и уплътнение. Предоставяме примерни единици за тестване, 3D CAD модели за интегриране и пълна поддръжка след продажбата.Заявете своето безплатно предложение за дизайн на червячна скоростна кутия от Raydafon Technology Group Co., Limited сега и усетете разликата от едно наистина оптимизирано задвижване на конвейер.
