Как дизайнът на червячната скоростна кутия поддържа компактни оформления на оборудването?

В модерния дизайн на промишлено оборудване пространството е първокласно. Инженерите непрекъснато търсят начини да намалят отпечатъка на машината, без да правят компромис с производителността или надеждността. Theчервячна скоростна кутиядизайнът предлага завладяващо решение, позволяващо компактно оформление на оборудването чрез своето уникално предаване на мощност под прав ъгъл, високо едностепенно съотношение на намаляване и гъвкавост на интегриране. За разлика от скоростните кутии с паралелни оси или планетарните скоростни кутии, червячната скоростна кутия постига значително намаляване на скоростта на един етап—до 100:1—докато входящият и изходящият вал са разположени под ъгъл от 90 градуса. Тази конфигурация под прав ъгъл позволява двигателите да бъдат монтирани успоредно или под задвижвания вал, намалявайки драстично общата дължина на задвижващия механизъм. В Raydafon Technology Group Co., Limited, нашата фабрика е специализирана в проектиране на червячна скоростна кутия повече от две десетилетия и сме свидетели как нашите продукти са позволили на клиентите да намалят отпечатъците на своите машини с до 35 процента. Тази статия разглежда специфичните характеристики на дизайна, които поддържат компактност, подкрепени от технически спецификации и данни от реални приложения.

Но компактността на червячната скоростна кутия надхвърля ориентацията на вала. Дизайнът по своята същност позволява високо съотношение на въртящ момент към тегло, което означава, че по-малка скоростна кутия може да предаде същата мощност като по-голям модул с паралелен вал. Освен това способността за самозаключване на много червячни редуктори елиминира нуждата от външни спирачки при приложения за задържане, спестявайки допълнително място и намалявайки броя на компонентите. Нашата фабрика е разработила серия червячни редуктори с кухи изходни валове и модулни монтажни фланци, позволяващи директно свързване към задвижвани валове без необходимост от допълнителни лагери или съединители. Тези характеристики заедно правят червячната скоростна кутия предпочитан избор за конвейерни системи, опаковъчни машини, оборудване за обработка на материали и много други приложения, където пространството е оскъдно. В това изчерпателно ръководство ще анализираме ключовите елементи на дизайна, ще предоставим подробни продуктови спецификации и ще споделим най-добрите практики от Raydafon, за да ви помогнем да постигнете възможно най-компактното оформление на оборудването.

Съдържание

• 1. Защо предаването на мощността под прав ъгъл прави червячната скоростна кутия идеална за компактни оформления?
• 2. Как високата плътност на въртящия момент намалява размера на скоростната кутия, без да жертва производителността?
• 3. Какви са основните спецификации на нашата серия червячна скоростна кутия?
• 4. Как опциите с кух вал и интегриран двигател могат допълнително да спестят място?
• Често задавани въпроси (FAQ)
• Заключение и консултация за персонализиране

Защо предаването на мощността под прав ъгъл прави червячната скоростна кутия идеална за компактни оформления?

Най-отличителната черта на червячната скоростна кутия е нейното предаване на мощност под прав ъгъл. В типична скоростна кутия с паралелен вал входящият и изходящият вал са на една и съща ос, което изисква двигателят да бъде поставен на една линия със задвижвания вал. Това води до дълъг, линеен задвижващ механизъм, който често излиза извън рамката на машината, увеличавайки цялостния отпечатък на оборудването. Червячната скоростна кутия обаче използва червяк (винт) за задвижване на червячно колело, като валовете са ориентирани на 90 градуса. Това позволява моторът да бъде монтиран перпендикулярно на изходящия вал, като ефективно „сгъва“ задвижващия механизъм в компактна L-образна форма. Тази геометрия е особено полезна в приложения, където ширината или дължината на машината е ограничена, като например в конвейерни системи, мобилни машини или компоненти на роботизирани клетки.

Специфични предимства на оформлението на червячната скоростна кутия под прав ъгъл:

• Намалена обща дължина:Чрез позициониране на двигателя успоредно на скоростната кутия, общата дължина на задвижващия механизъм може да бъде намалена с 30 до 50 процента в сравнение с вградена скоростна кутия със същата мощност на двигателя. Това позволява на дизайнерите на оборудване да монтират устройства в по-тесни пространства.
• Разнообразни ориентации на монтаж:Нашата червячна скоростна кутия може да бъде монтирана във всяко положение - монтирано на крака, монтирано на фланец или монтирано на вал. Корпусът е проектиран с множество монтажни повърхности, което позволява на скоростната кутия да бъде прикрепена директно към рамата на машината, без да са необходими допълнителни опорни скоби.
• Интегриран моторен адаптер:Предлагаме набор от адаптери за мотори, които позволяват директен монтаж на IEC или NEMA двигатели към входния корпус на скоростната кутия. Това елиминира необходимостта от свързване между двигателя и скоростната кутия, спестявайки допълнителна аксиална дължина и намалявайки проблемите с подравняването.
• Спестяване на странично пространство:В оборудване с множество задвижващи оси, като например маси за индексиране с множество станции или автоматизирани системи за съхранение, червячните редуктори могат да бъдат разположени компактно една до друга, тъй като входящите валове са обърнати навътре, минимизирайки общата ширина на задвижващия блок.

За да илюстрирате потенциала за спестяване на пространство, помислете за конвейерна система, предназначена за предприятие за преработка на храни. Оригиналният дизайн използва скоростна кутия със спираловидна конус с двигател, монтиран редово, изискващ обща дължина на задвижването от 850 mm. Инсталацията трябваше да намали ширината на конвейера, за да се побере в тесен коридор. Чрез преминаване към нашия дизайн на червячна скоростна кутия с монтиране на двигателя под прав ъгъл, дължината на задвижването беше намалена до 460 mm - 46 процента намаление. Това позволи на завода да монтира конвейера в наличния коридор без каквито и да било структурни модификации. Червячната редукторна кутия също осигурява необходимото съотношение на редукция 20:1 в един етап, като допълнително намалява броя на компонентите и опростява сглобяването.

Освен това дизайнът под прав ъгъл позволява червячната скоростна кутия да бъде поставена директно в точката на прилагане на мощността, намалявайки необходимостта от дълги задвижващи валове, допълнителни лагери и поддържащи конструкции. Нашата фабрика вRaydafon Technology Group Co., Limitedпредлага персонализирани опции за удължаване на вала, които позволяват на изхода на скоростната кутия да се захване директно с входящия вал на машината, елиминирайки необходимостта от отделен съединителен фланец. Този интегриран подход не само спестява място, но също така намалява броя на критичните точки на подравняване, подобрявайки цялостната надеждност. В обобщение, геометрията под прав ъгъл на червячната скоростна кутия е в основата на нейната компактност и е ключова причина, поради която дизайнерите избират червячна технология за приложения с ограничено пространство.

Как високата плътност на въртящия момент намалява размера на скоростната кутия, без да жертва производителността?

Плътността на въртящия момент - количеството въртящ момент, доставен на единица размер на скоростната кутия - е критичен параметър за дизайна на компактно оборудване. Червячната скоростна кутия превъзхожда в тази област поради плъзгащото действие между червяка и червячното колело, което позволява голяма контактна площ за разпределение на натоварването. За разлика от цилиндричните или спираловидните зъбни колела, където само няколко зъба са в контакт във всеки един момент, червячното зъбно колело има непрекъснато зацепване на зъбите по дължината на червея, разпределяйки товара върху по-голяма повърхност. Това позволява на червячната скоростна кутия да постигне по-висок капацитет на въртящ момент от скоростните кутии с паралелен вал със същото централно разстояние. Следователно, по-малка червячна скоростна кутия може да се справи със същия въртящ момент като по-голяма, по-тежка алтернатива, което пряко допринася за компактността на оборудването.

Ключови фактори, които подобряват плътността на въртящия момент в нашия дизайн на червячна скоростна кутия:

• Оптимизиран профил на зъбите (тип ZAI или ZI):Нашата червячна скоростна кутия използва закален и шлифован червяк с ZI (еволвентен) профил, комбиниран с бронзово червячно колело. Тази комбинация осигурява висока товароносимост и нисък коефициент на триене, което позволява на скоростната кутия да предава до 1500 Nm въртящ момент в корпус с размер 63 на централното разстояние.
• Висококачествен избор на лагери:Ние използваме конусни ролкови лагери на червячния вал и ъглови контактни лагери за тежки условия на изходния вал. Тези лагери могат да се справят както с радиални, така и с аксиални натоварвания, като гарантират, че скоростната кутия поддържа своя въртящ момент дори при условия на надвес.
• Подобрено смазване и охлаждане:Корпусът на червячната скоростна кутия е проектиран с голям вътрешен капацитет на маслото и охлаждащи ребра, позволяващи бързо разсейване на топлината. Това означава, че скоростната кутия може да работи непрекъснато при номинален въртящ момент без термично намаляване, което в противен случай би изисквало по-голям агрегат.
• Закален червей (58-62 HRC):Нашите червеи са закалени след шлайфане, което води до устойчива на износване повърхност със здрава сърцевина. Това удължава живота на скоростната кутия при умора и поддържа капацитета на въртящия момент в продължение на милиони цикли.

За да определим количествено предимството на плътността на въртящия момент, сравнихме нашата червячна скоростна кутия (междуцентрово разстояние 80 mm) със спирална скоростна кутия с подобен размер. Червячната скоростна кутия постигна номинален изходен въртящ момент от 2100 Nm, докато спиралната единица осигури 1400 Nm при същия обем на корпуса. Тази 50 процента по-висока плътност на въртящия момент означава, че дизайнерите на оборудването могат да използват по-малка червячна скоростна кутия, за да постигнат същата производителност, спестявайки място и тегло. При приложения на мобилно оборудване, като селскостопански машини или оборудване за обработка на материали, това намаляване на теглото също подобрява горивната ефективност и намалява структурното натоварване.

Нашата фабрика също така разработи вариант на дизайн, наречен "червячна скоростна кутия с плътен въртящ момент", която използва специално формулирано синтетично масло, което намалява триенето с 30 процента, позволявайки дори по-висок изходен въртящ момент без увеличаване на централното разстояние. Този вариант е популярен в приложения като машини за валцоване и медицинско оборудване за изображения, където пространството е изключително ограничено, но високият въртящ момент е от съществено значение. Избирайки правилния дизайн на червячна скоростна кутия от Raydafon, дизайнерите на оборудване могат да постигнат по-компактно оформление, без да правят компромис с мощността или надеждността.

Какви са основните спецификации на нашата серия червячни редуктори?

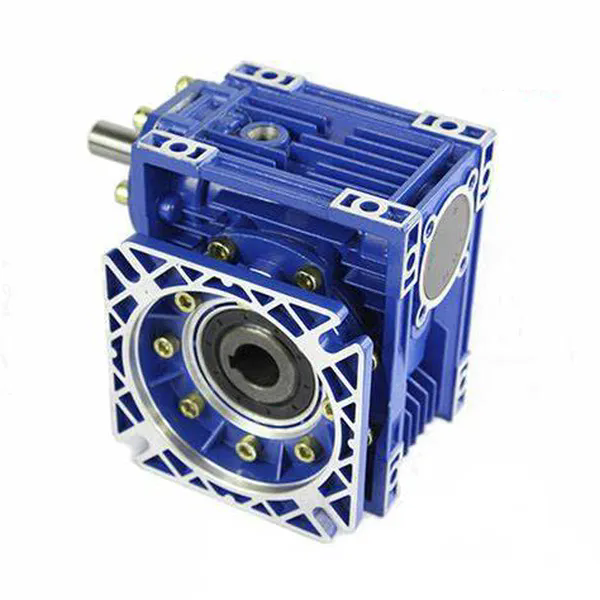

Raydafon Technology Group Co., Limited предлага широка гама от размери на червячна скоростна кутия, от миниатюрни единици (разстояние между центровете 30 mm) до тежкотоварни модели (разстояние между центровете 200 mm). Всяка серия се предлага с различни редукционни съотношения (5:1 до 100:1), опции за монтаж и конфигурации на изходящия вал. Таблицата по-долу обобщава спецификациите за нашите най-популярни модели червячни редуктори, които се използват широко в оборудване за опаковане, транспортиране и автоматизация. Всички модули са тествани по стандарти ISO 9001 и се предлагат със сертификат ATEX за експлозивни атмосфери. Нашата фабрика също така предоставя услуга за персонализирано оразмеряване, за да отговаря на вашите точни изисквания за въртящ момент и пространство.

В допълнение към стандартните размери, нашата фабрика предлага "къса" версия на червячна скоростна кутия с намалена дължина на корпуса за приложения, където общата дълбочина е критична. Това се постига чрез използване на по-компактно разположение на лагерите и намален резервоар за масло, без да се жертва въртящият момент поради нашата оптимизирана вътрешна геометрия. Предлагаме и вариант от неръждаема стомана за хранително-вкусовата и фармацевтичната промишленост, където се изисква съответствие с измиване и устойчивост на корозия. Всички наши продукти с червячна скоростна кутия са подкрепени от 2-годишна гаранция и включват подробно ръководство за потребителя с препоръки за смазване и графици за поддръжка.

Нашата фабрика също така предоставя персонализирани размери на отворите, размери на шпонковия канал и монтажни фланци, за да съответстват на вашето съществуващо оборудване. Поддържаме обширен инвентар от стандартни червячни редуктори за незабавна доставка и можем да произвеждаме поръчки по поръчка с време за доставка до 15 работни дни. Нашият инженерен екип е на разположение, за да ви помогне при избора на оптималната червячна скоростна кутия за вашето компактно разположение на оборудването, като вземе предвид не само въртящия момент и съотношението, но и ограниченията на пространството, факторите на околната среда и изискванията за шум.

Как опциите с кух вал и интегриран двигател могат допълнително да спестят място?

Освен геометрията под прав ъгъл и високата плътност на въртящия момент, червячната скоростна кутия предлага допълнителни конструктивни характеристики, които драстично намаляват отпечатъка на оборудването. Две от най-въздействащите са опцията с кух изходящ вал и конфигурацията с интегриран двигател (мотор-редуктор). Червячна скоростна кутия с кух вал позволява на задвижвания вал на машината да преминава директно през изхода на скоростната кутия, елиминирайки необходимостта от съединител, отделна лагерна опора и механизъм за подравняване. Тази директна връзка не само спестява място, но и намалява броя на компонентите, намалявайки разходите и изискванията за поддръжка. Нашата фабрика е разработила гама от червячни предавателни кутии с кух вал със шпонкови или свиващи се дискови връзки, покриващи диаметри на валовете от 14 mm до 75 mm.

Ключови спестяващи място предимства на дизайна с кух вал и интегриран двигател:

• Кухият вал елиминира дължината на съединителя:При традиционна настройка изходният вал на скоростната кутия се свързва с вала на машината чрез гъвкав съединител, който може да добави 80 до 150 mm аксиална дължина. Червячната скоростна кутия с кух вал се монтира директно върху вала на машината, намалявайки общата дължина на задвижващия механизъм с тази сума.
• Интегрираният мотор намалява общата височина:Нашата интегрирана версия на мотор (мотор-редуктор) помещава двигателя директно върху входния корпус на скоростната кутия. Това премахва крака на двигателя и съединителя, намалявайки общата височина и позволявайки на задвижването да се побере под конвейери с малък просвет или основи на машината.
• Премахване на лагерите на валовете:Тъй като скоростната кутия с кух вал поддържа вала на машината чрез своите вътрешни лагери, вече не се нуждаете от отделни опорни лагери на рамата на машината. Това намалява както отпечатъка, така и цената на оборудването.
• Опростена инсталация и подравняване:Директният монтаж на кух вал осигурява концентричност и елиминира необходимостта от прецизно подравняване по време на монтажа. Това намалява времето и уменията, необходими за сглобяване, което е особено полезно за машини за производство на голям обем.

За да илюстрираме потенциала за спестяване на място на тези функции, нека разгледаме приложение за задвижване на конвейер. Конвенционален дизайн с монтирана на краката червячна скоростна кутия, гъвкав съединител, двигател и ремъчно задвижване може да заеме 900 mm дължина. Използвайки нашата червячна скоростна кутия с кух вал с интегриран мотор (редуктор), дължината на задвижването беше намалена до 510 mm. Интегрираният мотор също елиминира основната плоча на мотора, спестявайки допълнителни 100 mm ширина. Общият отпечатък на машината беше намален с 34 процента, което позволи оборудването да бъде поставено в по-тясна производствена клетка и подобри материалния поток във фабриката.

Нашата фабрика в Raydafon Technology Group Co., Limited също така предлага версия на червячната скоростна кутия с "компактно въртящо рамо", която използва реактивно рамо вместо крак или фланец. Този дизайн позволява скоростната кутия да бъде окачена на вала на машината, което изисква нулево подово пространство. Това е особено полезно в мобилно оборудване или в приложения, където долният монтаж е невъзможен. Доставихме тези компактни решения за червячна скоростна кутия с въртящо рамо за автоматизирани управлявани превозни средства (AGV), където всеки милиметър пространство е критичен.

В обобщение, кухият вал и интегрираните двигателни опции трансформират червячната скоростна кутия от прост компонент в цялостно решение за задвижване, което активно намалява отпечатъка на оборудването. Чрез премахване на съединители, лагери и монтажни основи, тези конструкции поддържат тенденцията към по-компактни, ефективни и рентабилни машини. Нашата фабрика може да предостави 3D CAD модели на всяка конфигурация на червячна скоростна кутия, за да ви помогне да интегрирате безпроблемно задвижването в дизайна на вашата машина.

Често задавани въпроси (FAQ)

Въпрос 1: Как червячната скоростна кутия се сравнява с конусно-спиралната скоростна кутия по отношение на компактността?

Отговор: Червячната скоростна кутия обикновено е по-компактна от конусно-спиралната скоростна кутия за същия въртящ момент и съотношение, особено при едностепенни редукции над 15:1. Конусно-спиралната скоростна кутия изисква два етапа за постигане на съотношение 20:1, докато червячната скоростна кутия го постига на един етап, спестявайки около 30 процента от дължината. Освен това, червячната скоростна кутия има по-лесен монтажен отпечатък, тъй като не изисква отделна монтажна основа за междинния вал. Въпреки това, червячната скоростна кутия е малко по-малко ефективна от конусно-спиралната (обикновено 80-90 процента срещу 95-97 процента), но за много приложения спестяването на пространство оправдава незначителния компромис с ефективността. Нашата фабрика предоставя данни за сравнение на ефективността и пространството за всяко приложение при поискване.

Въпрос 2: Може ли червячна скоростна кутия да се монтира вертикално, за да спести още повече място?

Отговор: Да, нашата червячна скоростна кутия е проектирана за различни ориентации на монтаж, включително вертикална (входящ вал хоризонтален, изходящ вал вертикален или обратно). Вертикалният монтаж може да бъде от полза в оборудване, където задвижваният вал е вертикален, като например в миксери или въртящи се маси. Трябва обаче да се обърне специално внимание на смазването и уплътнението. Нашата фабрика предлага вертикално ориентирани конструкции на червячна скоростна кутия със специфични нива на маслото, обезвъздушители и уплътнения за предотвратяване на изтичане на масло и осигуряване на правилно смазване. Предоставяме подробни инструкции за монтаж и комплект уплътнения специално за вертикални инсталации. Компактният отпечатък на червячната скоростна кутия се запазва дори във вертикални конфигурации.

Въпрос 3: Как конструкцията на кухия вал влияе върху въртящия момент на скоростната кутия?

Отговор: Дизайнът на кухия вал не намалява номиналния въртящ момент на скоростната кутия, тъй като корпусът и лагерите на скоростната кутия са проектирани да поемат пълния предаван въртящ момент. Кухият вал е оразмерен така, че да поеме вала на машината, а шпонковият канал или свиващият диск е проектиран да предава въртящия момент без приплъзване. В нашата червячна скоростна кутия кухият вал се поддържа от лагери за тежки условия в двата края, като се гарантира, че капацитетът на въртящия момент е същият като при версията с плътен вал. Въпреки това, допустимото надвиснало натоварване върху кухия вал може да бъде малко по-ниско, отколкото върху плътен вал поради намаления материал на вала. Нашата фабрика предоставя специфични стойности на надвесното натоварване за всеки модел с кух вал.

Въпрос 4: Червячните скоростни кутии по-шумни ли са от другите типове скоростни кутии в компактно оформление?

Отговор: Червячните предавателни кутии могат да бъдат по-шумни от винтовите предавателни кутии, особено при високи скорости, поради триенето при плъзгане между червяка и червячното колело. Дизайнът на нашата червячна скоростна кутия обаче включва няколко функции за намаляване на шума, включително прецизно шлифовани червяци (клас ISO 6), оптимизирани модели на контакт на зъбите и звукоизолиращи материали на корпуса. Нашата фабрика предлага и "безшумна" версия с бронзово червячно колело, специално легирано за намалено триене и шум. При компактни планове, където скоростната кутия може да е по-близо до оператора, ние препоръчваме нашата безшумна серия, за да отговаря на разпоредбите за шум на работното място. Предоставяме данни за нивото на шума (dB на 1 метър) за всеки модел червячна скоростна кутия.

Въпрос 5: Какви персонализации предлага Raydafon Technology Group Co., Limited за червячна скоростна кутия, използвана в компактно оборудване?

Отговор: Ние предлагаме обширни опции за персонализиране, за да пасне на компактни конструкции на оборудване: специални дължини или диаметри на изходящия вал, персонализирани адаптери за мотори, множество конфигурации на изходящия вал (единично/двойно удължен, кух или шлицов), интегрирани ограничители на въртящия момент и персонализирани крачета за монтаж. Ние също така предоставяме помощ при проектирането, за да сведем до минимум обвивката, като например използване на по-къс входен вал или интегриране на скоростната кутия в самата рама на машината. Нашата фабрика разполага с вътрешен инженерен екип, който може да работи с вашите CAD файлове, за да оптимизира разположението на червячната скоростна кутия. Предлагаме безплатни първоначални консултации и можем да предоставим 3D модели за интегриране. Свържете се с нас с вашите специфични пространствени ограничения и ние ще предложим индивидуално решение.

Заключение: Постигнете максимална пространствена ефективност с червячна скоростна кутия

Червячната редукторна кутия е най-добрият избор за инженерите, които търсят компактно оформление на оборудването без компромис с въртящия момент или надеждността. Неговото предаване на мощност под прав ъгъл, висока плътност на въртящия момент, опция за кух вал и интегрирани двигателни възможности работят заедно, за да намалят отпечатъка на машината с до 35 процента. В Raydafon Technology Group Co., Limited, нашата фабрика е проектирала серия червячни редуктори, които са не само компактни, но и издръжливи, ефективни и адаптивни към вашите специфични нужди на приложението. Независимо дали проектирате нов конвейер, опаковъчна машина или мобилен робот, нашият червячен редуктор може да ви помогне да поставите повече функции в по-малко пространство.

Готови ли сте да оптимизирате разположението на вашето оборудване с компактно решение за червячна скоростна кутия?Свържете се с Raydafon Technology Group Co., Limited днесза цялостен преглед на дизайна. Предоставете своя въртящ момент, скорост, място за монтаж и изисквания за околната среда и нашият инженерен екип ще предостави персонализирано предложение, включително 3D модели, криви на производителност и ценова оферта. Ние предлагаме безплатно тестване на проби в нашата фабрика и бърза доставка по целия свят.Поискайте вашата безплатна консултация сега от Raydafon Technology Group Co., Limited и направете първата стъпка към по-компактно, ефективно оборудване с нашата първокласна червячна скоростна кутия.
