Хидравличен цилиндър на горната част на рамото на работното превозно средство на стрелата
  • Хидравличен цилиндър на горната част на рамото на работното превозно средство на стрелатаХидравличен цилиндър на горната част на рамото на работното превозно средство на стрелата
  • Хидравличен цилиндър на горната част на рамото на работното превозно средство на стрелатаХидравличен цилиндър на горната част на рамото на работното превозно средство на стрелата

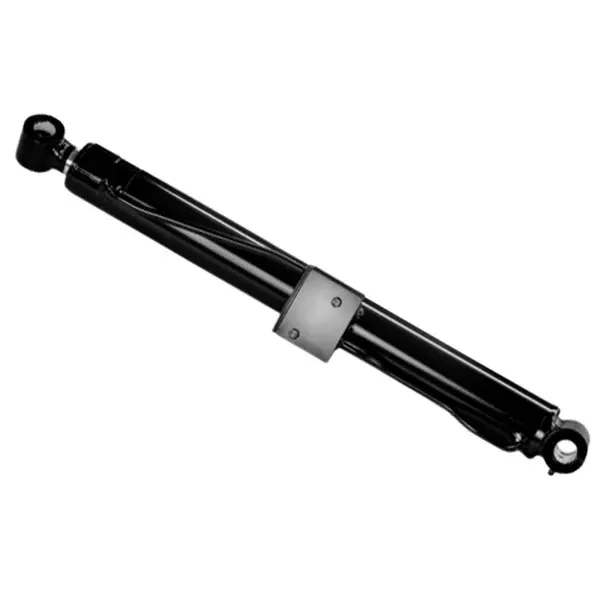

Хидравличен цилиндър на горната част на рамото на работното превозно средство на стрелата

Raydafon е базиран в Китай OEM производител и доставчик на хидравлични цилиндри на горната част на стрелата за въздушни работни превозни средства. Този цилиндър на горната част на рамото повдига и позиционира платформата на стрелата върху въздушни работни превозни средства, използвани за ремонт на електроенергия, общинско строителство и монтаж на билбордове. Стандартният модел GTHZ210C-620500-000 използва Φ110 mm отвор, Φ75 mm прът, 815 mm ход, 1433 mm монтажно разстояние, 23 MPa работно налягане, 2-Φ9 порт и 100 kg тегло. Патентованият дизайн с двойно бутало достига до 2000 kN тяга, с контролирана грешка при позициониране в рамките на ±3 cm. Тялото на цилиндъра е изработено от специална легирана стомана, изкована и термично обработена шест пъти, с твърдост 40% по-висока от обикновената стомана. Използва се четворна композитна уплътнителна система за дъжд, прах и солена среда, с 3-годишна непрекъсната работа, проверена в крайбрежни условия. Модулният дизайн намалява обема с 25% и теглото с 18% в сравнение със сравними продукти, а интерфейсът за бързо инсталиране намалява наполовина времето за инсталиране. Поддържат се потребителски отвор, ход, монтажно разстояние, позиция на порта и частен етикет. Целевата цена обикновено е конкурентна спрямо вносните алтернативи, в зависимост от модела и количеството. Изпратете номер на чертеж, необходимо количество и пристанище на местоназначение за бърза оферта.
Китай OEM производител на цилиндър за въздушни работни превозни средства

Хидравличен цилиндър на горната част на рамото на работното превозно средство на стрелата за въздушни платформи и електрически камиони за ремонт

Raydafon е базиран в Китай директен фабричен производител и доставчик на хидравлични цилиндри на горната част на стрелата за въздушни работни превозни средства. Този цилиндър на горната част на рамото задвижва платформата на стрелата на въздушни работни превозни средства, използвани за ремонт на електроенергия, общинско строителство, инсталиране на билбордове и поддръжка на голяма надморска височина. Стандартният модел GTHZ210C-620500-000 осигурява до 2000 kN тяга с патентован дизайн с двойно бутало, 23 MPa работно налягане, Φ110 mm отвор, Φ75 mm прът и 815 mm ход. Корпусът от специална легирана стомана е изкован и термично обработен шест пъти за твърдост с 40% по-висока от обикновената стомана, а четворна композитна уплътнителна система се справя с дъжд, прах, вятър и пръски от крайбрежна сол. Модулният дизайн намалява обема с 25% и теглото с 18% в сравнение със сравними продукти. Поддържат се потребителски отвор, ход, монтажно разстояние, позиция на порта и частен етикет. Изпратете своя номер на чертеж, необходимо количество и пристанище на местоназначение, за да поискате оферта.

2000 kNМаксимална тяга
23 MPaРаботно налягане
Φ110×Φ75Отвор × прът
815 ммИнсулт

Защо въздушните работни превозни средства избират този хидравличен цилиндър на горната част на рамото

Въздушните работни превозни средства превозват работници до високи позиции за ремонт на електрозахранване, подмяна на улично осветление, инсталиране на билбордове и поддръжка на сгради. Цилиндърът на горната част на рамото е основният хидравличен компонент, който повдига и държи платформата. Ако загуби тяга, занесе се под товар или изтече масло, цялото превозно средство става ненадеждно при работа на голяма надморска височина.

Raydafon изгражда този хидравличен цилиндър на горната част на рамото на въздушно работно превозно средство със стрела за тези условия. Патентованата конструкция с двойно бутало достига до 2000 kN тяга и може стабилно да повдигне работната платформа до 50 m, като грешката на позициониране се контролира в рамките на ±3 cm. Тялото на цилиндъра използва специална легирана стомана, изкована и термично обработена шест пъти, достигаща твърдост с 40% по-висока от обикновената стомана. Четворна композитна уплътнителна структура е устойчива на проливен дъжд, прах, силен вятър и крайбрежни солни пръски и е проверена при непрекъсната крайбрежна употреба в продължение на 3 години без течове.

За купувачи, сравняващи доставчици, Raydafon предлага директно фабрично ценообразуване, OEM производство и стабилно партидно качество. Ако също така доставяте цилиндри за долно рамо или свързани хидравлични компоненти на въздушни превозни средства, прегледайте пълнияХидравлични цилиндри на въздушни работни превозни средствакатегория иХидравличен цилиндър на долното рамо на работното превозно средство на стрелатастраница.

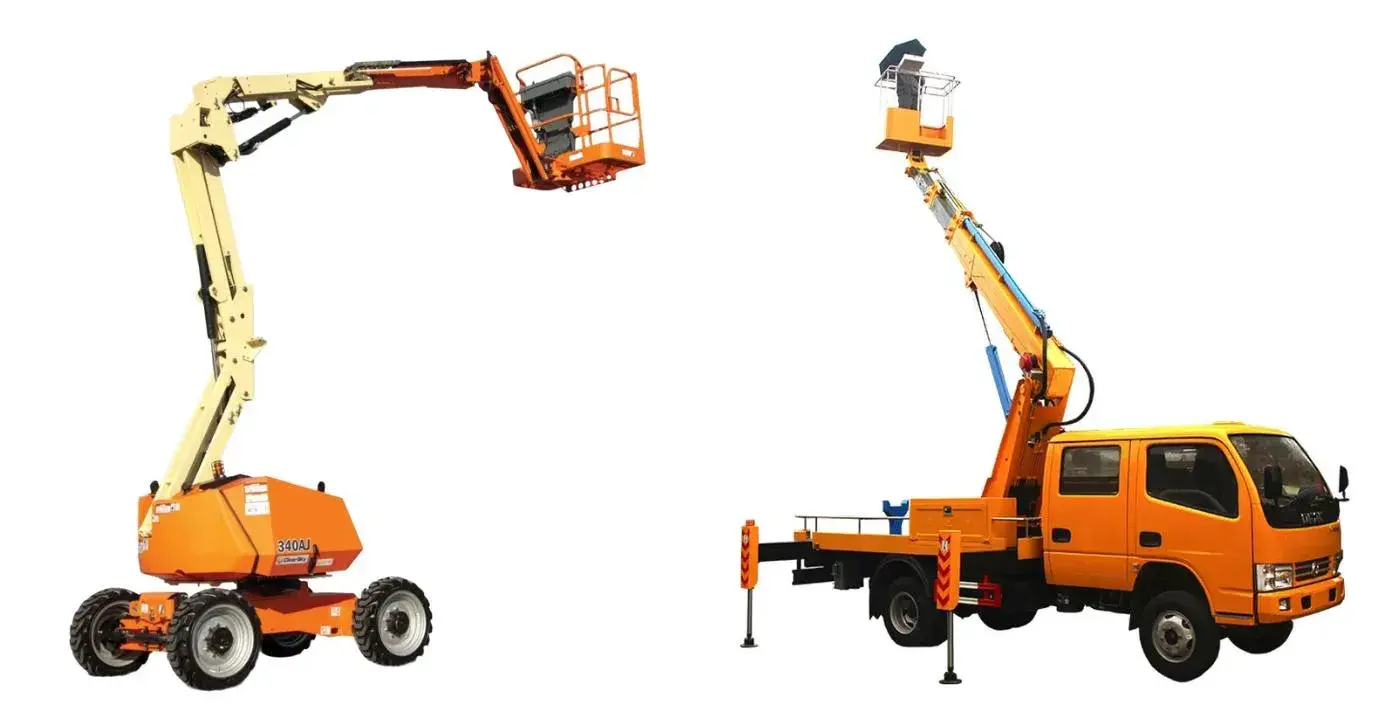

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck

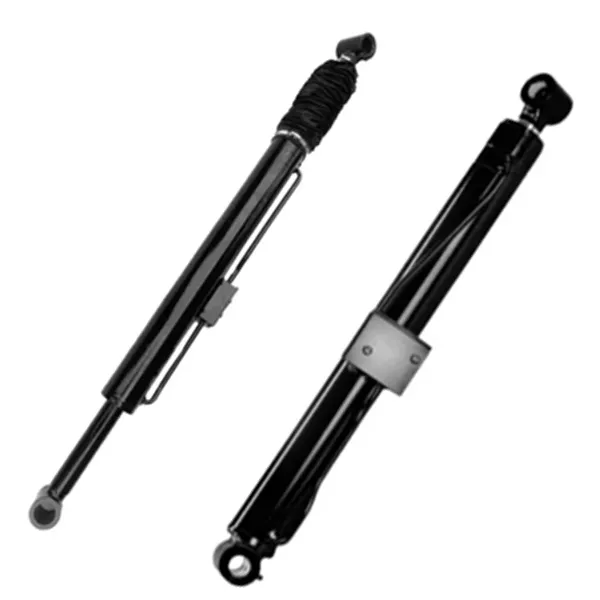

Хидравличен цилиндър на горното рамо за работни превозни средства с въздушна стрела и автовишки

Стандартен модел и технически размери

Стандартният цилиндър на горната част на рамото по-долу покрива обичайните приложения на работни превозни средства и платформи. Ако вашето оборудване използва различен монтажен модел, изпратете OEM номера на чертежа или физическа проба за обратно инженерство и производство по поръчка.

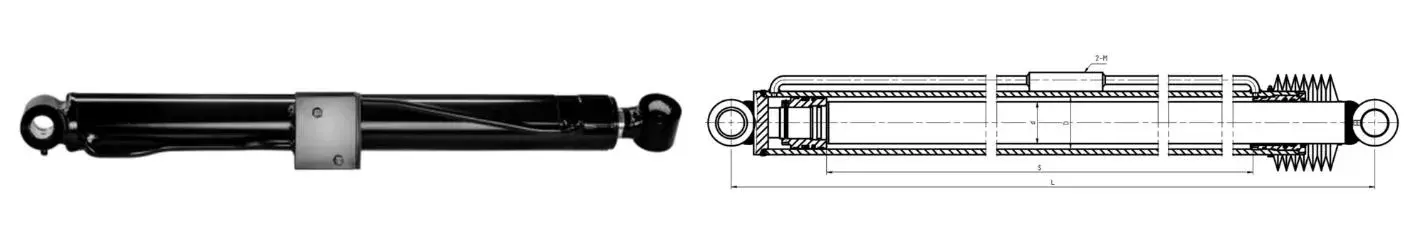

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Референтни размери за стандартен цилиндър на горната част на рамото модел GTHZ210C-620500-000
Име на цилиндъра Номер на чертеж Диаметър на отвора D Диаметър на пръта d инсулт С Монтажно разстояние L Работно налягане Интерфейс М Тегло
Цилиндър на горната част на ръката GTHZ210C-620500-000 Φ110 mm Φ75 мм 815 мм 1433 мм 23 MPa 2-Φ9 100 кг

Имате нужда от различен отвор, ход, монтажно разстояние или позиция на порта? Raydafon може да произведе персонализиран хидравличен цилиндър на горната част на рамото по ваш чертеж. За свързани цилиндри за мобилно оборудване вижтеХидравлични цилиндри за мобилни крановекатегория.

Основни експлоатационни характеристики

01

Супер мощност за повдигане на голяма надморска височина

Патентованият дизайн с двойно бутало достига до 2000 kN тяга. Повдига платформата до 50 m с контролирана грешка при позициониране в рамките на ±3 cm, поддържайки точно окабеляване и поддръжка на голяма надморска височина.

02

Закален за тежки среди

Корпус от специална легирана стомана, кован и термично обработен шест пъти, твърдост 40% по-висока от обикновената стомана. Четворното композитно уплътнение се справя с проливен дъжд, прах, силен вятър и крайбрежни солени пръски.

03

Надеждност, проверена на място

Непрекъсната 3-годишна работа в крайбрежна солна среда без течове. По време на сезона на тайфуните общинска компания използва този цилиндър по време на операциите и поддържаше стабилна работа.

04

Лек и гъвкав

Обемът е намален с 25% и теглото е намалено с 18% в сравнение със сравними продукти. Подходящ за различни типове въздушни работни превозни средства и намалява натоварването върху конструкцията на стрелата.

05

Бърз инсталационен интерфейс

Дизайнът на интерфейса за бързо инсталиране намалява наполовина времето за инсталиране. Обикновените техници могат да извършат подмяната за около половин час, следвайки инструкциите.

06

OEM персонализиране

Персонализиран отвор, прът, ход, монтажно разстояние, позиция на масления отвор, опаковане със собствен етикет и производство на едро за различни типове въздушни работни превозни средства.

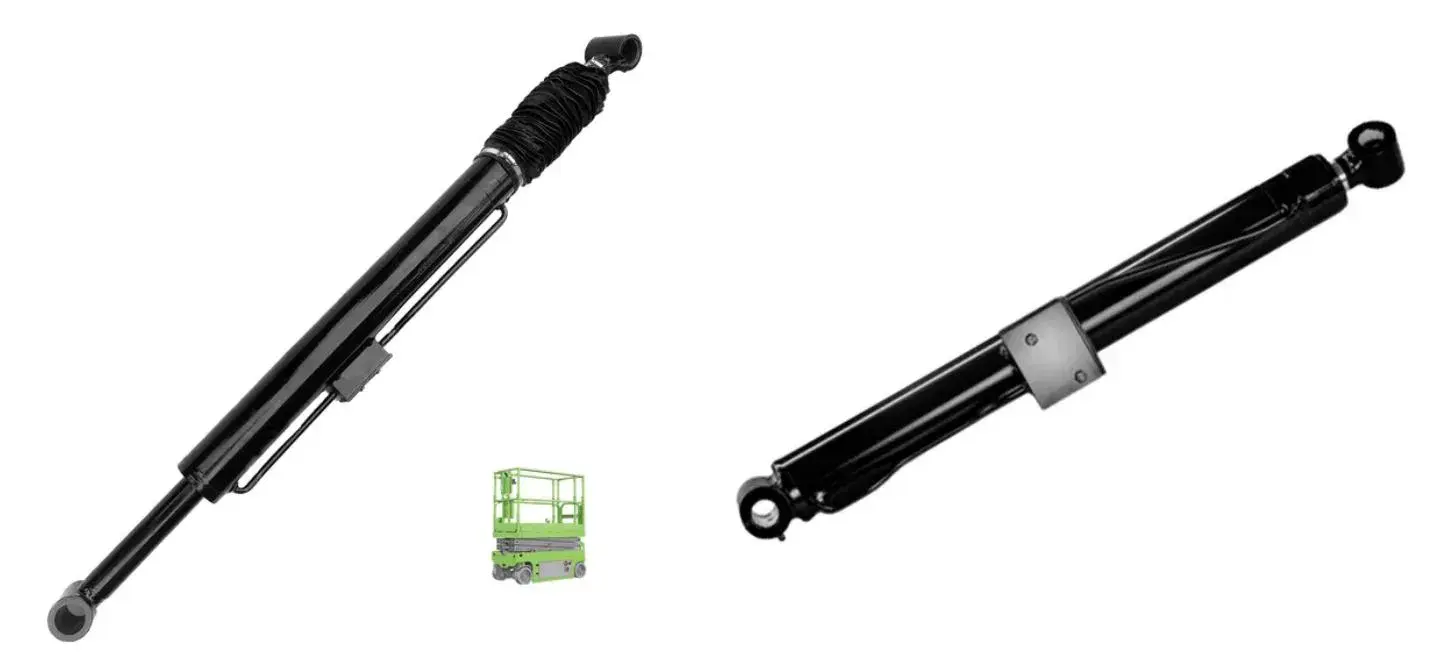

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Уплътнение на цилиндъра на горната част на рамото и модулна структура

Приложения в енергийния ремонт, общинското строителство и работата на голяма надморска височина

Система за захранване Поддръжка на високоволтова кула и подстанция

Цилиндърът извежда 1800 kN тяга, за да повдигне работната платформа до 30 m, с грешка при позициониране в рамките на ±2 cm. Дори при условия на буря от ниво 5, вградената система за стабилизиране регулира тягата в реално време, за да поддържа платформата стабилна за свързване на линията и смяна на оборудването.

Общинска Монтаж на улично осветление и билбордове

Модулният дизайн пасва на различни видове работни превозни средства, а позицията на отвора за масло може да се регулира гъвкаво. В проект за реконструкция на пътя едно работно превозно средство завърши подмяната на 20 улични лампи за един ден, с 40% увеличение на ефективността спрямо предишните методи.

Сграда Поддръжка на фасади и високи сгради

Стабилна тяга и точно позициониране поддържат почистване на прозорци, ремонт на фасади и монтаж на табели на височина. Четворното уплътнение издържа на дъжд, прах и вятър по време на работа на открито.

OEM и вторичен пазар OEM и пазар за ремонт на въздушни превозни средства

Производителите на въздушни платформи, сервизите за ремонт и доставчиците на резервни части могат да поръчат стандартни модели или персонализирани цилиндри за горната част на рамото с опаковки със собствен етикет. Ако работите и с хидравлични системи на мотокари, вижтеМотокар Хидравличен цилиндърдиапазон.

Доказателство за качество, тестване и поддръжка при износ

Записи за материал и термична обработка

Тяло от специална легирана стомана, шест пъти коване и термична обработка, твърдост с 40% по-висока от обикновената стомана. Материалните записи могат да бъдат предоставени с групови пратки.

Изпитване на налягане и тяга

Всеки цилиндър се проверява за течове, гладкост на хода и монтаж на порта преди опаковане. Ефективността на тягата се проверява спрямо номиналното налягане.

Проверка на размерите

Размерите на отвора, пръта, хода, монтажното разстояние и отвора се записват спрямо поръчания чертеж или мостра от клиента.

Опаковка за износ

Цилиндрите са пълни с масло против ръжда и защитни крайни капачки. Груповите поръчки могат да бъдат палетизирани и вързани за морски, въздушен или експресна доставка.

Персонализиран процес на поръчка на OEM

Стъпка 01 Изпратете подробности за приложението

Посочете тип оборудване, номер на чертеж, отвор, прът, ход, разстояние за монтаж, размер на порта, количество и порт на местоназначението.

Стъпка 02 Преглед на модела

Raydafon проверява дали модел GTHZ210C-620500-000 или персонализиран цилиндър за горната част на рамото пасва на вашето оборудване.

Стъпка 03 Одобрение на образец и чертеж

За OEM проекти, Raydafon прави обратен инженеринг на извадката и потвърждава размерите преди масовото производство.

Стъпка 04 Производство и котиране

След одобрение на чертежа Raydafon предоставя оферта FOB Ningbo, производствен график и подробности за опаковката.

Често задавани въпроси

Какво представлява хидравличният цилиндър на горното рамо на въздушно превозно средство на стрелата?

Хидравличният цилиндър на горното рамо на въздушно работно превозно средство на стрелата е хидравличен задвижващ механизъм, който задвижва горната стрела на въздушно работно превозно средство или въздушна платформа. Той повдига и позиционира работната платформа, така че работниците да могат безопасно да извършват електрически ремонти, общинско строителство, инсталиране на билбордове и други задачи на голяма надморска височина. Това е един от основните хидравлични компоненти на системата за повдигане на стрелата.

Кой стандартен модел произвежда Raydafon?

Raydafon произвежда стандартен модел GTHZ210C-620500-000 с Φ110 mm отвор, Φ75 mm прът, 815 mm ход, 1433 mm монтажно разстояние, 23 MPa работно налягане, 2-Φ9 порт и 100 kg тегло. Персонализиран отвор, прът, ход, монтажно разстояние и позиция на порта са налични срещу OEM чертежи или физически проби.

Колко тяга може да генерира този цилиндър на горната част на ръката?

Патентованият дизайн с двойно бутало достига до 2000 kN максимална тяга и може стабилно да повдигне работната платформа до 50 m. При поддръжка на енергийната система цилиндърът извежда силна тяга от 1800 kN, за да повдигне платформата до 30 m, с контролирана грешка при позициониране в рамките на ±2 cm, и поддържа стабилност при условия на буря от ниво 5.

Какви материали и уплътнителна система са използвани?

Тялото на цилиндъра е изработено от специална легирана стомана, изкована и термично обработена шест пъти, с твърдост 40% по-висока от обикновената стомана. Четворна композитна уплътнителна структура издържа на проливен дъжд, прах, силен вятър и крайбрежни солени пръски. Цилиндърът е използван непрекъснато в продължение на 3 години в крайбрежни среди със солени пръски без течове.

Може ли Raydafon да произвежда персонализирани OEM цилиндри за горната част на рамото?

да Raydafon поддържа OEM производство от клиентски чертежи или физически мостри. Персонализиран отвор, прът, ход, монтажно разстояние, позиция на масления отвор, опаковки с частни етикети и производство на едро се предлагат за различни типове въздушни работни превозни средства.

Каква информация е необходима за оферта?

Изпратете номера на чертежа или съществуващите детайли на мостра, диаметър на отвора, диаметър на пръта, ход, разстояние на монтаж, работно налягане, размер на порта, количество за поръчка и порт на местоназначението. Raydafon ще отговори с оферта FOB Ningbo и време за изпълнение.

Как да поискам проба или групова поръчка?

Използвайте формата за запитване на тази страница или се свържете с Raydafon по телефона, имейл или WhatsApp. Включете необходимия модел, номер на чертеж, количество и приложение. Екипът по продажбите ще потвърди наличността на пробите, графика за масово производство и подробности за опаковката.

Готови ли сте да получите хидравлични цилиндри за горната част на рамото на въздушно работно превозно средство на стрелата?

Изпратете вашия номер на чертеж, изискване за отвор/пръчка/ход, работно налягане, размер на порта, количество за поръчка и порт на местоназначението. Raydafon ще потвърди стандартния модел или ще проектира персонализиран хидравличен цилиндър за горната част на рамото, след което ще предостави оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
