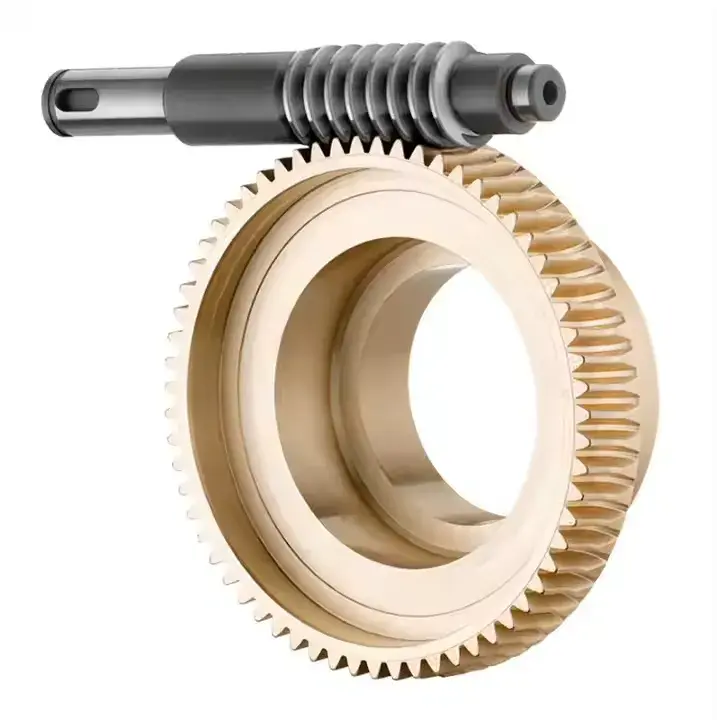

Месингово червячно колело
  • Месингово червячно колелоМесингово червячно колело
  • Месингово червячно колелоМесингово червячно колело

Месингово червячно колело

Raydafon е базиран в Китай OEM производител и доставчик на месингови червячни колела за червячни задвижвания в инженерни машини, металургично оборудване, медицински устройства, корабостроене и автоматизирано складиране. Стандартното производство използва калаен бронз ZCuSn10Pb1, твърдост HB≥80, устойчивост на износване около 30% по-висока от обикновения месинг. Зъбното колело се обработва чрез пет прецизни стъпки — леене, грубо струговане, фино струговане, фрезоване и шлайфане — достигайки грапавост на зъбната повърхност Ra≤1.6μm и грешка на зацепване под 0.05 mm със съответстващия червяк. Ефективността на трансмисията е с около 15% по-висока от националния стандарт, а ефективността на самосмазването намалява зависимостта от масло. Непрекъснат 5000-часов работен тест показва степен на износване под 0,01 mm за 100 часа. Стандартна проба: модул 0,5, 20 зъба, диаметър на зъбите 11,2 mm, височина 12 mm, външен диаметър 11 mm, отвор 4 mm, тегло 16 g. Поддържат се потребителски модул, брой зъби, външен диаметър от 50 mm до 300 mm и клас на материала. Доставката е около 15 дни за стандартни поръчки. Изпратете чертеж, клас на материала, количество и местоназначение за бърза оферта.
Китай OEM Производител на месингови червячни колела

Производител на месингови червячни колела за червячни задвижвания в инженерно, медицинско и корабостроително оборудване

Raydafon е базиран в Китай фабричен директен производител и доставчик на месингови червячни колела. Това месингово червячно колело използва калаен бронз ZCuSn10Pb1 с твърдост HB≥80 и устойчивост на износване около 30% по-висока от обикновения месинг. Обработва се чрез пет прецизни стъпки — леене, грубо струговане, фино струговане, фрезоване и шлайфане — достигайки грапавост на зъбната повърхност Ra≤1,6 μm и грешка на зацепване под 0,05 mm със съответстващия червей. Ефективността на трансмисията е с около 15% по-висока от националния стандарт, а 5000-часов тест за непрекъсната работа показва степен на износване под 0,01 mm на 100 часа. Приложенията включват завъртане на багери, повдигане на мотокари, ролкови трансмисии на валцова мелница, въртящи се рамки на скенер за компютърна томография, регулиране на зъболекарски столове, повдигане на палубни кранове и автоматизирани складови стакери. Поддържат се персонализиран модул, брой зъби и външен диаметър от 50 mm до 300 mm. Изпратете чертеж, клас на материала, количество и местоназначение, за да поискате оферта.

HB≥80твърдост
Ra≤1.6μmПовърхност на зъбите
<0,05 ммГрешка в мрежата
+15%Ефективност срещу национален стандарт
15 дниСтандартна доставка

Предимства на материала, прецизността и самосмазването

Raydafon произвежда това месингово червячно колело, използвайки калаен бронз ZCuSn10Pb1. В сравнение с обикновения месинг, тази сплав предлага по-висока твърдост, по-добра устойчивост на износване и по-стабилна работа при продължително натоварване. Производственият процес в пет стъпки контролира както геометрията на зъбите, така и повърхностното покритие, което е важно за гладкото зацепване с червячния вал.

Стъпка 1 — Кастинг

ZCuSn10Pb1 калаен бронз се отлива в заготовки с контролирана зърнеста структура за стабилна твърдост.

Стъпка 2 — Грубо и фино струговане

Външният диаметър, отворът, стъпалото и повърхностите се обръщат до толеранс преди рязане на зъбни колела.

Стъпка 3 — Фрезоване

Спиралният профил на зъбите се изрязва, за да съответства на червячния вал, като номерът на зъбите и модулът се контролират по чертеж.

Стъпка 4 — Смилане

Повърхността на зъбите се шлифова до Ra≤1,6 μm и грешката на зацепване с червея се поддържа под 0,05 mm.

Стъпка 5 — Проверка и опаковане

Проверяват се твърдостта, размерите и мрежата. Преди опаковането се нанася масло против ръжда и защитно опаковане.

За купувачи, които се снабдяват с свързани части за съоръжения и трансмисия, прегледайте пълнияПрецизна екипировкакатегория, наЧервячна предавка и червячен валстраница иДуплексно червячно зъбно колелостраница.

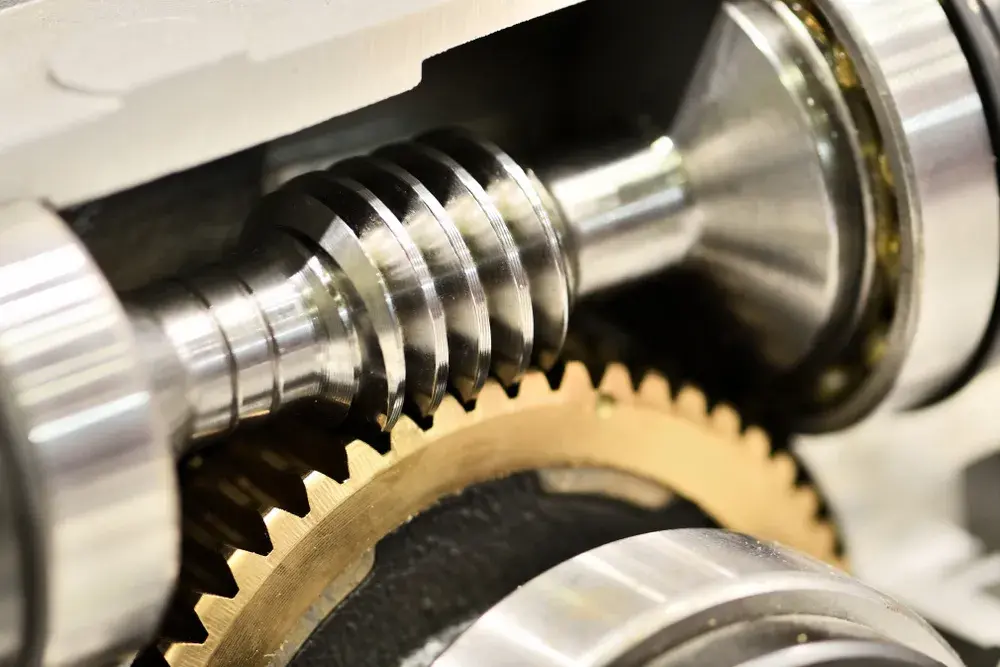

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Месингово червячно колело, произведено от калаен бронз ZCuSn10Pb1

Стандартни спецификации и размери

Таблиците по-долу изброяват стандартната спецификация на примера, размера на червячното колело и съответстващия размер на вала на червячното зъбно колело. Персонализиран модул, брой зъби, външен диаметър от 50 mm до 300 mm, отвор и клас на материала се поддържат за OEM проекти.

Стандартни спецификации

Елемент Стойност
Материал Месинг (ZCuSn10Pb1 калаен бронз)
Цвят Жълто
Модул 0.5
Тегло 16 гр

Размер на червячното колело

Елемент Стойност
Зъби 20
Диаметър на зъбите 11,2 мм
Височина 12 мм / 0,47 инча
Външен диаметър 11 мм / 0,43 инча
Диаметър на отвора 4 мм / 0,16 инча
Размер на стъпката 9 × 7 mm / 0,35 × 0,27 инча (диаметър × H)
Габаритни размери 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 инча (H × OD × ID)

Размер на вала на червячната предавка

Елемент Стойност
Височина 20 мм / 0,79 инча
Външен диаметър 9,8 мм / 0,39 инча
Вътрешен диаметър 3,17 мм / 0,12 инча
Размер 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 инча (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Референтни размери за стандартно месингово червячно колело

Приложения в инженерните машини, медицинското оборудване и корабостроенето

Инженерни машини

Въртящите механизми на багерите разчитат на него, за да се справят с въртящия момент при голямо натоварване и да поддържат плавното стартиране и спиране на въртящата се маса в кални условия. Системите за повдигане на мотокари го използват за прецизно повдигане на товари от 3 тона без разклащане.

Металургично оборудване

Ролковата трансмисия на валцова мелница поддържа стабилна работа при 250°C, като поддържа еднаква дебелина на стоманената плоча. Устройствата за накланяне на стоманения чучур използват свойствата му за самосмазване, за да избегнат замърсяване с масло на разтопената стомана.

Медицинско оборудване

Въртящите се рамки на CT скенера работят под 45 dB с това месингово червячно колело, което поддържа ясно изображение. Регулирането на стоматологичния стол постига прецизно повдигане и спускане с 0,5 mm.

Корабостроене

Механизмите за повдигане на палубния кран са устойчиви на корозия от солена струя и все още не се плъзгат след 500 часа тестване на солена струя. Системите за управление на кораба поддържат точен контрол на посоката при вятър и вълни.

Автоматизирано складиране

Системите за повдигане на стекер извършват 20 действия в минута с грешка при позициониране, която не надвишава 1 mm. Устройствата за управление на линията за сортиране се справят с високоскоростни промени в посоката без задръствания на пакети.

Текстил и опаковки

Текстилното и опаковъчното оборудване се възползват от стабилно предаване на енергия, самосмазване и намалена консумация на енергия по време на дълги непрекъснати смени.

За свързани трансмисионни компоненти прегледайтеВинтова предавкакатегория иКонусни зъбни колеластраница.

Доказателство за качество, тестване и поддръжка при износ

Рекорди за материал и твърдост

Клас ZCuSn10Pb1 калаен бронз, твърдост HB≥80 и записи за термична обработка или отливане могат да бъдат предоставени с пратки в насипно състояние.

Профил на зъбите и проверка на размерите

Модулът, броят на зъбите, диаметърът на зъбите, външният диаметър, размерите на отвора и стъпката се проверяват спрямо поръчания чертеж или проба.

Проверка на мрежата и шума

Всяка партида се проверява за грешка на зацепване под 0,05 mm със съответстващия червей, плавно въртене и нисък шум при работа.

Опаковка за износ

Скоростите са опаковани с масло против ръжда и защитна обвивка. Груповите поръчки могат да бъдат палетизирани и вързани за морски, въздушен или експресна доставка.

Персонализиран процес на поръчка на OEM

Стъпка 01 Изпратете подробности за приложението

Посочете модул, брой на зъбите, външен диаметър, отвор, размер на стъпката, клас на материала, количество и целеви порт.

Стъпка 02 Преглед на рисунка или мостра

Raydafon преглежда OEM чертежа или физическата проба и потвърждава спецификацията и избора на материал.

Стъпка 03 Проба и одобрение

За персонализирани проекти Raydafon произвежда мостра за потвърждение на купувача преди масово производство.

Стъпка 04 Производство и котиране

След одобрение Raydafon предоставя оферта FOB Ningbo, производствен график и подробности за опаковката.

Често задавани въпроси

Какво е месингово червячно колело?

Месинговото червячно колело е частта на колелото на задвижване на червячна предавка, зацепваща се с червячен вал за предаване на движение и въртящ момент под ъгъл на вала от 90°. Използват се месингови и бронзови сплави, защото те предлагат ниско триене, добра устойчивост на износване и самосмазващи свойства, когато са съчетани със закален стоманен червяк.

Какъв материал използва Raydafon?

Стандартното производство на Raydafon използва калаен бронз ZCuSn10Pb1 с твърдост HB≥80 и устойчивост на износване около 30% по-висока от обикновения месинг. При поискване могат да се използват други видове бронз или месинг в зависимост от натоварването, скоростта и околната среда.

Каква прецизност и ефективност може да се постигне?

Зъбното колело се обработва чрез пет прецизни стъпки — леене, грубо струговане, фино струговане, фрезоване и шлайфане — достигайки грапавост на зъбната повърхност Ra≤1.6μm и грешка на зацепване под 0.05 mm със съответстващия червяк. Ефективността на трансмисията е с около 15% по-висока от националния стандарт, а 5000-часов тест за непрекъсната работа показва степен на износване под 0,01 mm на 100 часа.

Какъв е стандартният размер на извадката?

Стандартна проба: модул 0,5, 20 зъба, диаметър на зъбите 11,2 mm, височина 12 mm, външен диаметър 11 mm, отвор 4 mm, тегло 16 g. Съответстващ вал на червячна предавка: височина 20 мм, външен диаметър 9,8 мм, вътрешен диаметър 3,17 мм. Поддържат се потребителски модул, брой зъби, външен диаметър 50-300 мм и отвор.

Какви са основните приложения?

Приложенията включват механизми за завъртане на багери, системи за повдигане на мотокари, ролкови трансмисии на валцова мелница, устройства за накланяне на стоманени чучури, въртящи се рамки на CT скенери, регулиране на зъболекарски столове, люфиране на палубни кранове, системи за управление на кораби, автоматизирани складови стекери и устройства за управление на линии за сортиране.

Каква информация е необходима за оферта?

Изпратете детайли за чертеж или проба, модул, номер на зъбите, външен диаметър, отвор, клас на материала, количество и порт за местоназначение. Raydafon ще отговори с оферта FOB Ningbo и време за изпълнение.

Какво е времето за доставка?

Стандартните поръчки се изпращат за около 15 дни след потвърждаване на поръчката. Поръчките по поръчка или на едро зависят от сложността на чертежа и количеството. Raydafon предоставя актуализиран график след одобрение на чертежа.

Готови ли сте да доставяте персонализирани месингови червячни колела?

Изпратете вашия чертеж или примерни детайли, модул, номер на зъбите, външен диаметър, отвор, клас на материала, количество за поръчка и порт на местоназначението. Raydafon ще потвърди спецификацията, ще произведе проба, ако е необходимо, след това ще предостави оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
