Производител на хидравлични цилиндри за тежкотоварно оборудване

Хидравличен цилиндър Райдафон

Производител на хидравлични цилиндри за багери, комбайни, трактори и машини по поръчка

Райдафонизгражда хидравлични цилиндри за строителни машини, селскостопанско оборудване, индустриални машини и други хидравлични приложения. Ние доставяме стандартни и напълно персонализирани цилиндри въз основа на диаметър на отвора, диаметър на пръта, дължина на хода, тип на монтаж, работно налягане и работни условия.

Всеки цилиндър се произвежда по потвърдени чертежи, мостри или ключови размери. Производството се фокусира върху точността на размерите, ефективността на уплътняване и стабилната работа при повтарящи се хидравлични натоварвания - трите фактора, които решават дали един цилиндър издържа сезон или десетилетие.

hydraulic cylinders
01

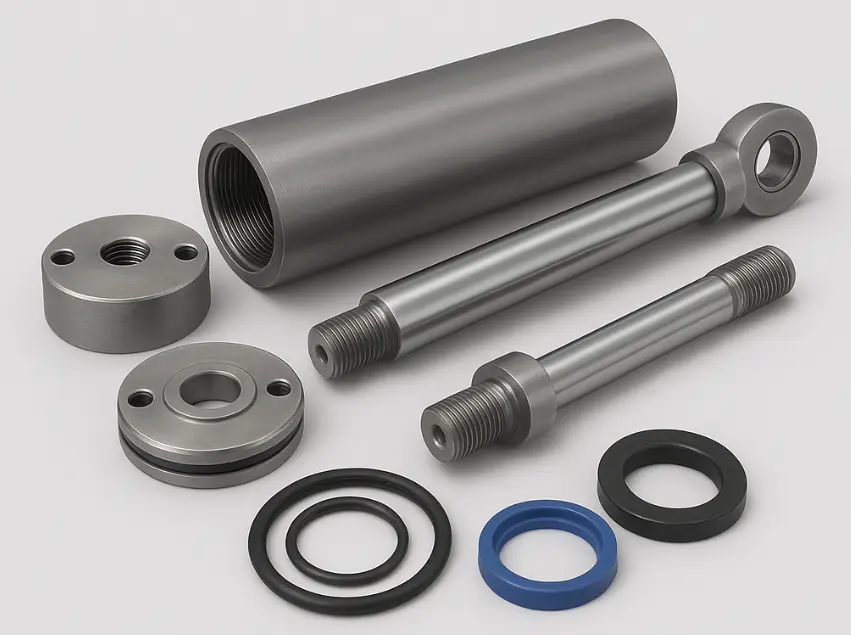

Конструкция и основни части на хидравличния цилиндър

Хидравличен цилиндър преобразува хидравличното налягане в линейно механично движение. Неговата производителност зависи от това колко точно основните му компоненти са съгласувани един с друг.

  • Цилиндричен барел— образува камерата под налягане за хидравличното масло и направлява буталния възел.
  • бутало— преобразува хидравличното налягане в линейна сила.
  • Бутален прът— предава силата на цилиндъра към механизма на машината.
  • Краен капак— поддържа и позиционира вътрешните части, докато държи структурата на цилиндъра заедно.
  • Уплътнения— предотвратяване на изтичане на масло и предпазване на замърсяването от цилиндъра.
  • Монтажни компоненти— фланци, цапфи, скоби, сферични съединения и други връзки, избрани да съответстват на монтажа.
Hydraulic Cylinder Construction and Main Parts
02

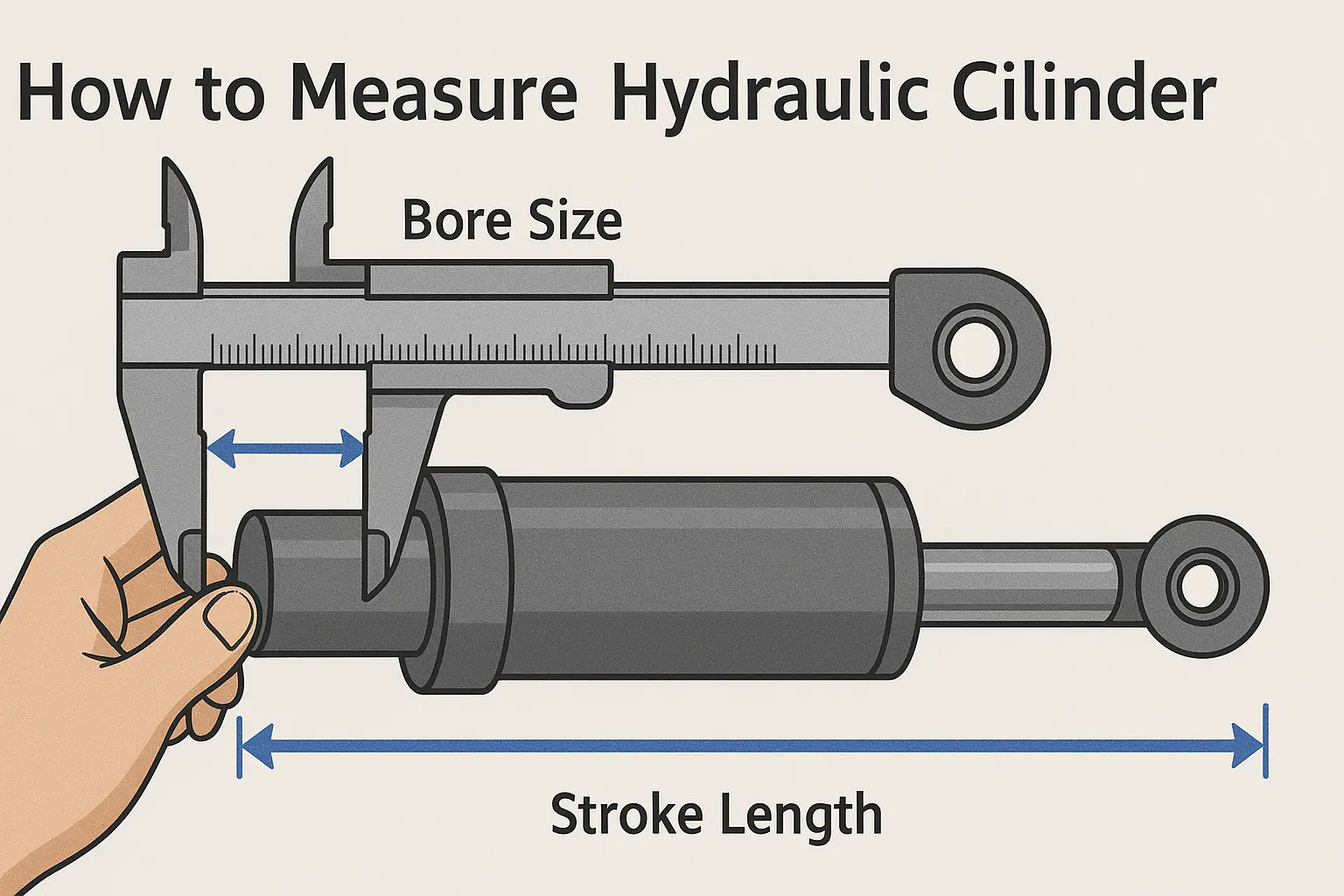

Как да измерите хидравличен цилиндър преди поръчка

Точното измерване е разликата между обратна замяна и обратна пратка. Преди да отстраните цилиндър, изключете оборудването, освободете хидравличното налягане и почистете цилиндъра и свързващите зони. Използвайте калибрирани измервателни инструменти навсякъде.

How to Measure Hydraulic Cylinder

Пет измерения, от които се нуждаем първо

  • Диаметър на отвора— вътрешен диаметър на цевта, измерен на повече от една позиция, за да се провери за вариации в износването.
  • Диаметър на пръта— диаметър на буталния прът, измерен на чиста, неизносена секция и от различни посоки.
  • Дължина на удара— разстояние между напълно прибрано и напълно изпънато положение.
  • Обща дължина— дължина на цилиндъра в посоченото базово положение, обикновено прибрано.
  • Тип монтаж— потвърдете връзката в двата края: фланец, цапфа, скоба или сферичен монтаж.
Избор 01 Натоварване и налягане

Изисквано работно налягане, натиск или теглителна сила и работен цикъл.

Избор 02 Геометрия

Отвор, прът, ход, монтажни размери и тип връзка.

Избор 03 Условия на работа

Тип хидравлично масло, работна температура, работна среда, честота на движение.

03

Приложения на хидравличен цилиндър

Хидравличните цилиндри на Raydafon са създадени за оборудване, което се нуждае от контролирано линейно движение и надеждна повдигаща сила, ден след ден, при реални полеви условия.

Багери и товарачи Булдозери и земни работи Трактори и инвентар Комбайни и комбайни за ориз Хидравлични преси Оборудване за обработка на материали Машини за производство и автоматизация Минно и тежко оборудване Машини по поръчка със специално предназначение
04

Защо да изберете Raydafon като доставчик на хидравлични цилиндри

Изградена около чертежи, мостри и работни условия

Вместо да натрапваме каталожна част във вашата машина, ние започваме от реалните работни условия на цилиндъра и се връщаме към спецификация, която отговаря.

  • Стандартни и персонализирани опции— цилиндри, произведени по стандартни спецификации или по чертежи и мостри на клиента.
  • Избор на базата на приложение— спецификациите на отвора, пръта, хода, монтажа и уплътнението, съответстващи на действителните работни условия.
  • Фокус върху ефективността на запечатване— уплътнителни конфигурации, избрани да контролират изтичането на масло при повтарящи се цикли, а не само при първото сглобяване.
  • Гъвкавост на натоварването— дизайни, избрани според налягането, натоварването, хода и работната честота.
  • Доставка на задвижване на едно гише— Raydafon също доставяСелскостопанска скоростна кутия, Планетарна скоростна кутияиКарданен вал, така че множество задвижващи и хидравлични компоненти могат да идват от един доставчик.

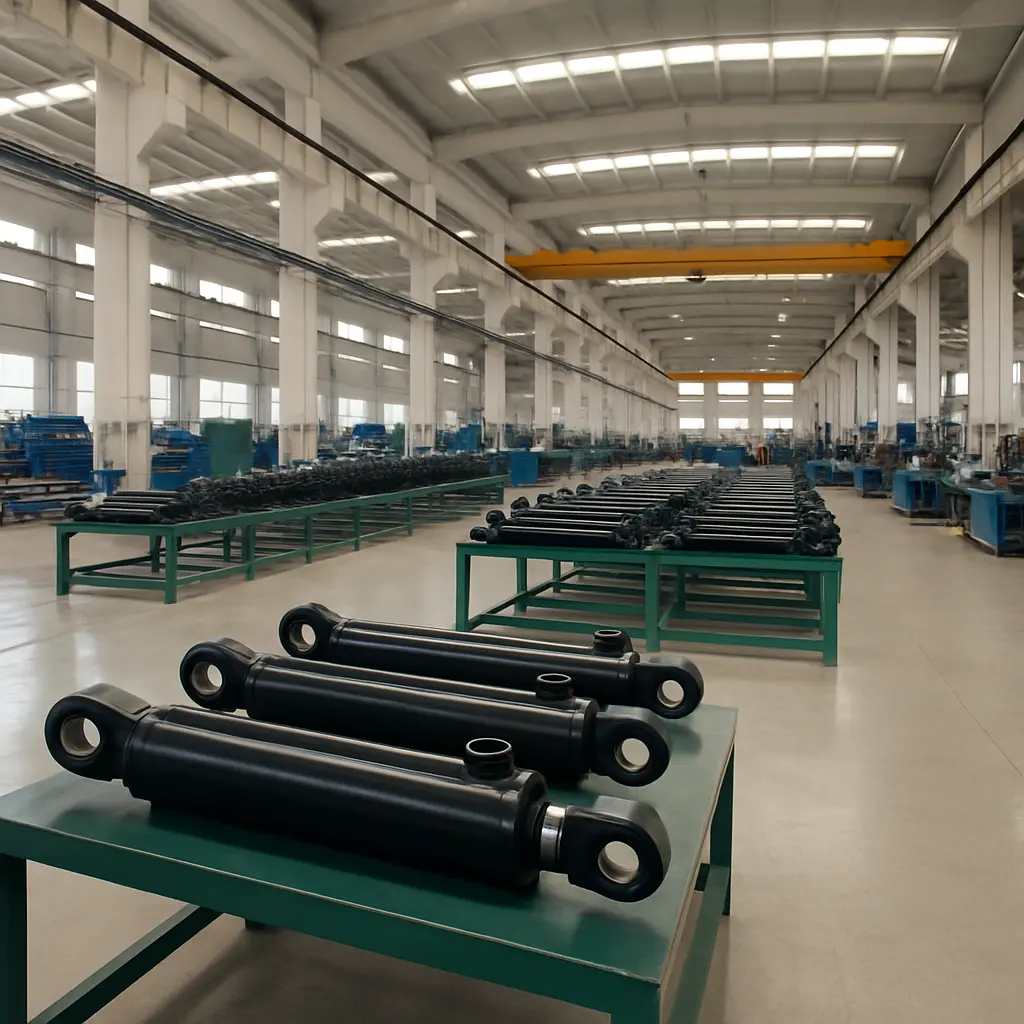

Raydafon factory

Поискайте спецификация на хидравличен цилиндър

Подмяна на съществуващ цилиндър или разработване на нова машина? Изпратете чертеж, проба, номер на част или ключови размери. Raydafon ще прегледа изискването и ще потвърди подходящата конфигурация на цилиндъра, монтажни размери и спецификация, преди да започне производството.

Продукти
View as

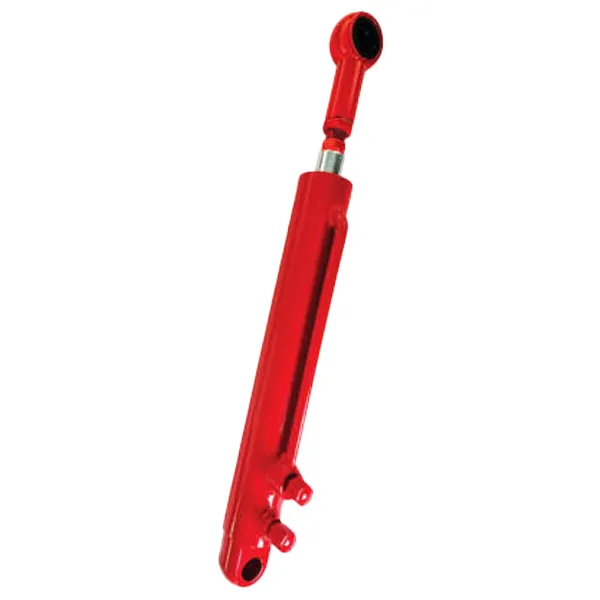

EP-YD40-245-D5 Хидравличен цилиндър на комбайна

EP-YD40-245-D5 Хидравличен цилиндър на комбайна

Raydafon, китайски производител и доставчик, произвежда вътрешно хидравличния цилиндър на комбайна EP-YD40-245-D5. Той е от съществено значение за повдигане и спускане на конвейерната система на комбайни за царевица и соя, както и за обръщане на силоза. С 40 mm отвор и 245 mm ход, той може да издържи 16 MPa налягане. Хромираният бутален прът е устойчив на износване, докато безшевният стоманен цилиндър е издръжлив. Уплътненията са маслоустойчиви и непропускливи. Поддържаме стриктни проверки от производството до изпращането и цената е разумна. Насладете се на гладка работа на комбайна!
EP-YS50E-001 Хидравличен цилиндър на кормилното управление на жътварката

EP-YS50E-001 Хидравличен цилиндър на кормилното управление на жътварката

Raydafon, китайски производител и доставчик, произвежда хидравличен цилиндър за кормилно управление на комбайна EP-YS50E-001, специално за управление. Той е от съществено значение за обръщане и маневриране на комбайни за пшеница и ориз на полето. С 50 mm отвор и 153 mm ход, той може да издържи 20 MPa налягане. Хромираният бутален прът е устойчив на износване, докато цилиндърът е изработен от издръжлива безшевна стомана. Уплътненията са маслоустойчиви и устойчиви на течове. Ние внимателно следим производството и имаме подходящи цени. Използвайте това за плавно управление на комбайна!

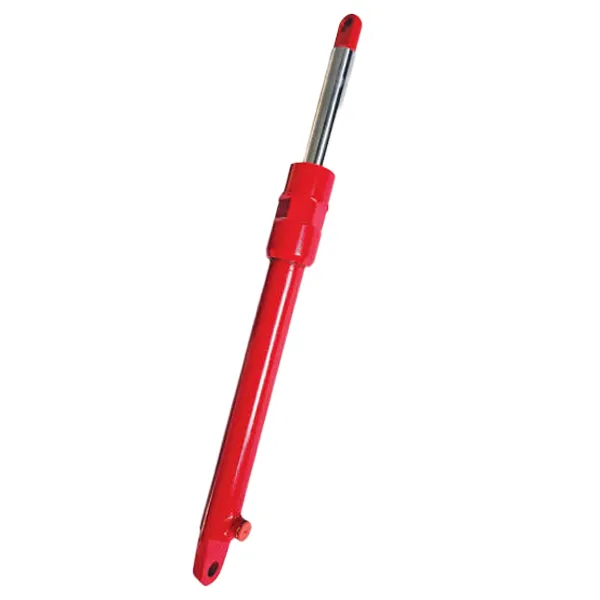

EP-YD40-270 Комбайн Хидравличен цилиндър Цилиндър на режеща платформа

EP-YD40-270 Комбайн Хидравличен цилиндър Цилиндър на режеща платформа

Raydafon, китайски производител и доставчик, произвежда хидравличния цилиндър на комбайна EP-YD40-270, цилиндър за платформа за рязане. Този цилиндър се използва за хедера. Има 40 mm отвор, 270 mm ход и може да издържи 18MPa налягане. Буталният прът е хромиран за устойчивост на износване, а цилиндърът е изработен от издръжлива безшевна стомана. Уплътненията са маслоустойчиви и устойчиви на течове. Ние внимателно следим процеса на производство и доставка и предлагаме разумна цена. Това е надежден спътник за вашия хедер за комбайн!

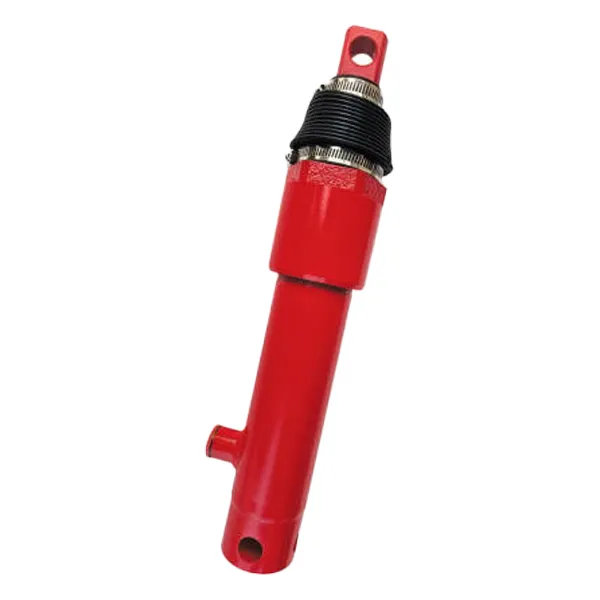

EP-HH-YG45*220 Хидравличен цилиндър на комбайна

EP-HH-YG45*220 Хидравличен цилиндър на комбайна

Raydafon, китайски производител и доставчик, произвежда хидравличния цилиндър на комбайна EP-HH-YG45*220 в нашата собствена фабрика. Този цилиндър обикновено се използва в системите за повдигане и спускане на комбайни. Има 45 mm отвор, 220 mm ход и може да издържи на налягания до 16 MPa. Хромираният бутален прът е устойчив на износване, а корпусът на цилиндъра е изработен от издръжлива безшевна стомана. Уплътненията са маслоустойчиви и почти непропускливи. Ние внимателно следим качеството от производството до доставката, а цената е разумна. Добавянето на този хидравличен компонент към вашия комбайн ще го направи гладко!
EP-YD25-001A Хидравличен цилиндър на комбайн Рийд цилиндър на колелото

EP-YD25-001A Хидравличен цилиндър на комбайн Рийд цилиндър на колелото

Raydafon, китайски производител и доставчик, произвежда хидравличния цилиндър на комбайна EP-YD25-001A, хидравличен цилиндър с гръбначно колело, специално за използване на макари. Има 25 mm отвор, 235 mm ход и може да издържи 12 MPa налягане. Хромираният бутален прът е устойчив на износване, докато цилиндърът е изработен от издръжлива безшевна стомана. Уплътненията са маслоустойчиви и устойчиви на течове. Ние внимателно следим производството и гарантираме разумна цена. Това е надежден и надежден хидравличен цилиндър за макари на жътва!

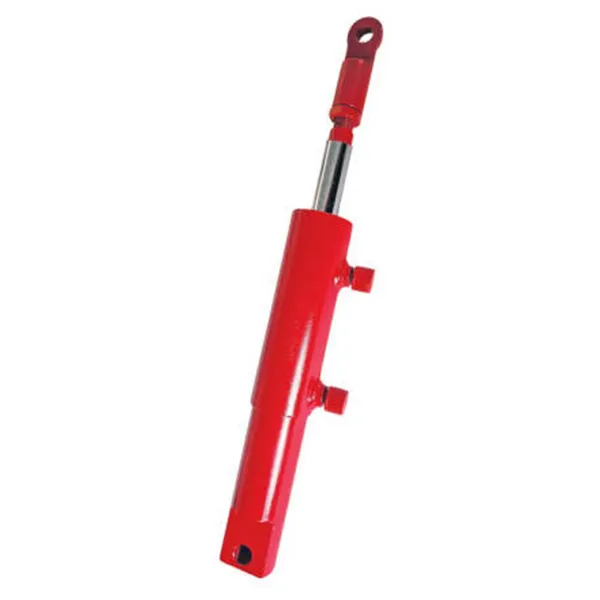

Хидравличен цилиндър на комбайн EP-YS40F Цилиндър с безстепенна променлива скорост

Хидравличен цилиндър на комбайн EP-YS40F Цилиндър с безстепенна променлива скорост

Raydafon, китайски производител и доставчик, произвежда хидравличния цилиндър на комбайна EP-YS40F с безстепенна променлива скорост на цилиндъра с безстепенна трансмисия (CVT) специално за трансмисионни системи на комбайна. С 40 mm отвор и 65 mm ход, той може да издържи 18 MPa работно налягане. Буталният прът е хромиран за защита от износване, корпусът на цилиндъра е изработен от безшевна стомана с висока якост, а уплътненията са маслоустойчиви и устойчиви на стареене, осигурявайки непропусклива работа. Със строг контрол на качеството от производството до проверката, ние предлагаме разумна цена. Добавянето на надежден CVT компонент към вашия комбайн ще гарантира гладка работа!
Като надежден Хидравличен цилиндър производител и доставчик в Китай, нашите продукти са преминали CE сертификация. Ако искате да закупите качествени продукти, моля свържете се с нас.
