Съединител на зъбни колела

Raydafon изгражда зъбни съединители за реална промишлена употреба – помислете за металургични мелници, минни конвейери и помпи за химически заводи. Какво отличава нашите? Силна товароносимост, възможност за коригиране на малки несъосности на валовете и надеждна производителност, която поддържа оборудването ви да работи без проблеми. Ние усъвършенстваме тези части от години, така че да получите трансмисионен компонент, на който можете да разчитате.

Видове по структура

Съединители с интегрални зъбни колела: Това са конструкции от една част - без допълнителни части за сглобяване. Перфектен, ако нямате достатъчно място, например за малки вентилатори или водни помпи, където всеки инч има значение. Ние в Raydafon не се ограничаваме с прецизността тук; плътната обработка означава по-малко загуби на енергия и по-плавна работа.

Съединители с разделени зъбни колела: Изработени от два полусъединителя плюс среден съединител. Най-добрата част? Когато трябва да обслужите вашата скоростна кутия или мотор, не е нужно да разглобявате цялата система - просто свалете разделените секции. Виждаме, че те се използват много с големи двигатели или тежки редуктори, където времето за престой за ремонт трябва да бъде кратко.

Типове по случай на използване

Общи промишлени съединители на зъбни колела: Това са нашите модели „работни коне“. Те пасват на повечето стандартни съоръжения, като транспортни ленти във фабрики или миксери за насипни материали. Не са нужни фантастични настройки – просто прост съединител, който се справя с типичните скорости и натоварвания ден след ден.

Зъбни съединители за тежки условия: За работни места, където околната среда е тежка - висока топлина от валцуване на стомана, химически изпарения или прашни минни обекти - ние използваме специални материали и повърхностни обработки. Тези съединители няма да ръждясват или да се износват бързо, дори при металургични валцоващи машини или задвижвания на химически реактори.

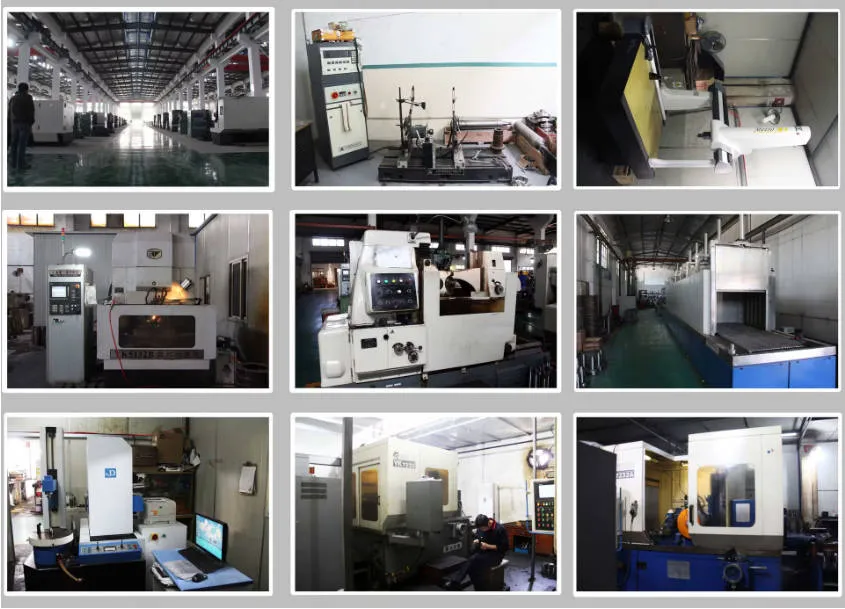

Raydafon е базиран в Китай – ние сме фабрика, производител и доставчик в едно. Това означава, че контролираме качеството от суровините до готовите части, без посредници. Що се отнася до цената, просто ни кажете модела, спецификациите и колко ви трябват - ние ще ви дадем справедлива оферта, която отговаря на вашия бюджет, без да жертвате качеството.

Какво е зъбно колело?

Зъбният съединител е основно механична част, използвана за свързване на два вала заедно. Основната му задача е да премества въртящия момент от единия вал към другия и също така помага да се компенсират малките измествания между двата вала – например когато не са идеално подравнени аксиално, радиално или под ъгъл. Тези смени обикновено се случват поради грешки по време на монтажа или просто нормално движение, когато оборудването работи. Ще намерите тези съединители в много промишлени машини, които се нуждаят от постоянен трансфер на мощност, неща като тежкотоварни машини, металургични съоръжения, минно оборудване и дори някои ежедневни механични инструменти.

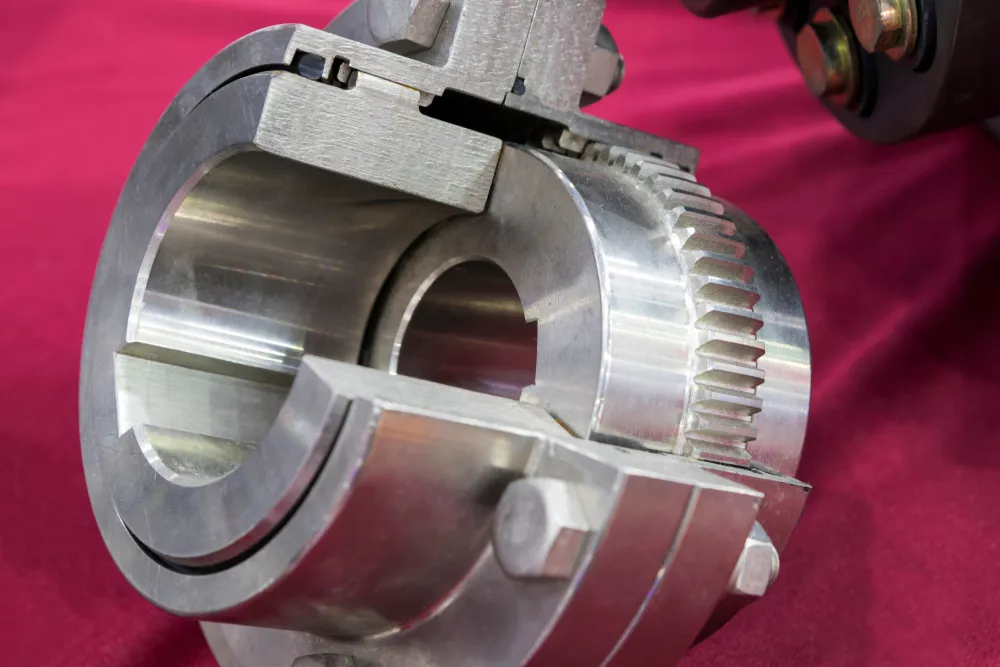

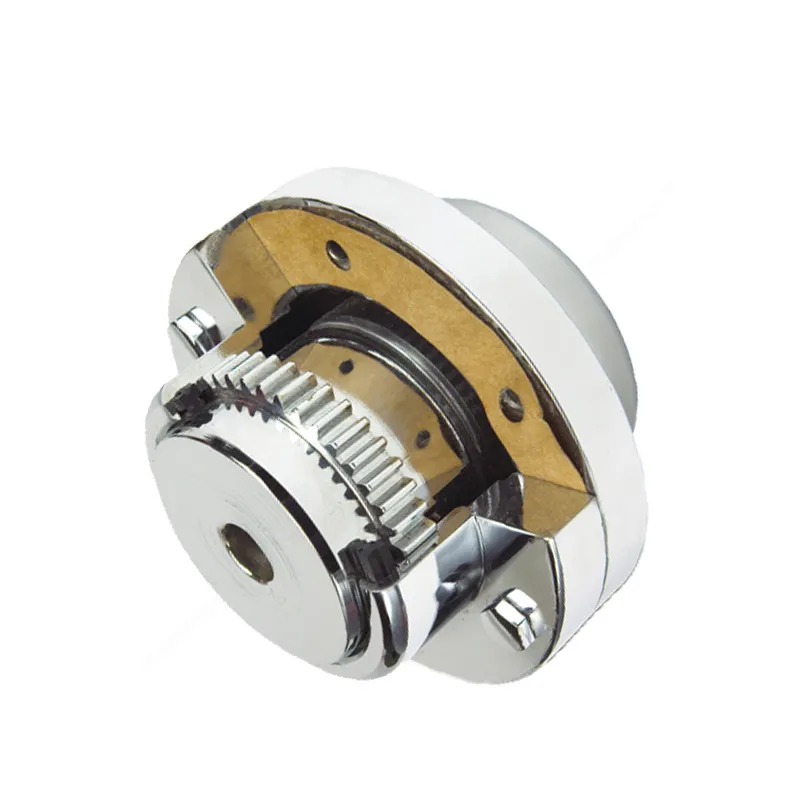

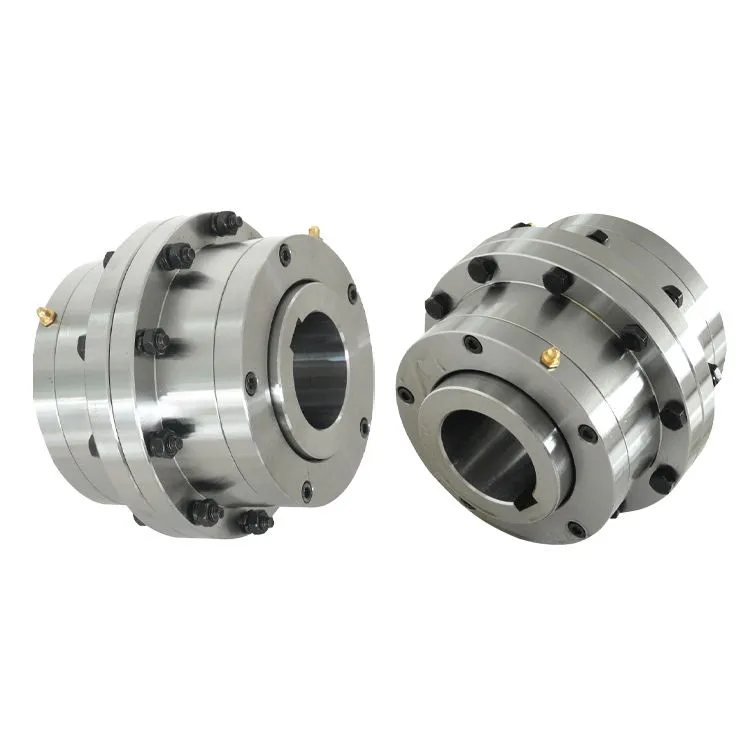

Ако погледнете как е изграден, типичният зъбен съединител има два полусъединителя с вътрешни зъби и две втулки с външни зъби. Има някои специални дизайни, които изглеждат малко по-различно, но основната идея остава същата: вътрешните и външните зъби се заключват заедно, за да движат силата. Външните назъбени втулки обикновено са прикрепени към валовете, които свързват - или с шпонка, която се вписва както във втулката, така и във вала, или чрез плътно притискане към вала (това се нарича намеса). След това полусъединителите с вътрешни зъбци се завинтват заедно, за да направят пълна, работеща част, която предава мощност. Ето как работи: когато един вал се върти, той завърта външната назъбена втулка, прикрепена към него. След това тази втулка завърта полусъединителите с вътрешни зъбци, с които е зацепена, и тези полусъединители завъртат другия вал. Ето как захранването преминава от единия край до другия, поддържайки цялата система работеща.

Причината, поради която може да поправи тези малки несъответствия между валовете, е във формата на зъбите. През повечето време зъбите са извити (те го наричат ​​коронован зъб) или имат модифицирана форма. Този дизайн позволява на вътрешните и външните зъби да се движат малко един спрямо друг, когато са зацепени. Например, ако двата вала са изместени малко радиално - което означава, че единият е леко встрани от другия - извитите зъби могат да се плъзгат по ширината на зъба. По този начин те остават зацепени правилно и въртящият момент все още се прехвърля без никакви проблеми. Ако валовете са под малък ъгъл един спрямо друг (ъглова несъосност), оформените зъби също могат да се приспособят към това - те продължават да се допират по правилния начин, така че има по-малко допълнително напрежение върху съединителя от несъосността.

Но има някои неща, които трябва да запомните, когато използвате зъбно колело. Тъй като зъбите се движат един срещу друг, трябва редовно да ги смазвате - трансмисионното масло работи добре. Тази смазка прави няколко неща: намалява износването на зъбите, успокоява шума, когато съединителят работи, а също така предпазва метала от ръжда и помага за охлаждането на нещата. Ако не използвате достатъчно лубрикант или ако лубрикантът остарее и спре да действа, зъбите ще се износят по-бързо и ще станат твърде горещи. Понякога зъбите могат дори да се заклещят (това е триене) или да се счупят и това ще обърка работата на оборудването. Друго нещо: когато монтирате съединителя, трябва да се опитате двата вала да бъдат възможно най-прави и подравнени. Въпреки че съединителят може да поправи малки несъответствия, ако валовете са далече - повече, отколкото съединителят е проектиран да се справи - това ще добави допълнителна тежест и напрежение върху съединителя, когато работи. Това кара съединителя да се износва по-бързо и може дори да повреди други части на машината.

Относно Raydafon

Raydafon постигна забележителни постижения в множество области и се ангажира да предоставя първокласни основни индустриални продукти за пазара. Неговата продуктова гама включва ключови компоненти на трансмисионната система като части на трансмисията, скоростни кутии и задвижващи валове, както и зхидравлични цилиндриподходящи за селскостопански и промишлени приложения и макари с различни спецификации. Освен това предлага усъвършенствано RTO оборудване за защита на околната среда, цялостни машинни инструменти (включително CNC стругове, фрезови машини, обработващи центри и други видове) и пусна серия въздушни компресори от висок клас. Това формира пълна продуктова матрица, покриваща сценарии на приложение в множество индустрии, способна да отговори на разнообразните нужди на различни клиенти в техните производствени и оперативни процеси.

На фона на вълната на индустриалното развитие, Raydafon винаги е приемал водещата индустриална трансформация като своя посока, непрекъснато преследвайки оформлението на международна експанзия, постигайки последователен напредък в технологичните изследвания и разработки и насърчавайки надграждането и оптимизирането на индустриалната структура. Тази философия на развитие кара Raydafon да се ангажира с иновативни пробиви в системите, технологиите и управлението, като в крайна сметка създава изключителни и ефективни продукти, които да доставят по-голяма стойност на клиентите. От първоначално доставчик, който може да предостави само един тип продукт, Raydafon постепенно се превърна в цялостен доставчик на услуги, способен да предлага интегрирани системни решения на клиентите, а неговата пионерска позиция в областта на автоматизираните механични решения става все по-солидна. Понастоящем Raydafon е изградил широка и добре установена маркетингова мрежа на ключови пазари като Китай, Южна Корея, Обединеното кралство, Сингапур, Съединените щати и Испания, демонстрирайки напълно своята привързаност към изключителното качество и твърдия си ангажимент към свързаността на глобалния пазар.

Raydafon винаги се е гордял със способността си да предоставя персонализиран дизайн и персонализирани продукти според специфичните нужди на клиентите. Разчитайки на отличната си продуктова производителност и твърд ангажимент за следпродажбено обслужване, Raydafon не само консолидира своята пазарна позиция в световен мащаб, но и спечели добра репутация в индустрията и доверие на клиентите на международната сцена.

Изправен пред глобалния пазар, Raydafon искрено кани потенциални клиенти и партньори в страната и чужбина да участват съвместно в продуктивни дискусии и обмен, да споделят важни индустриални прозрения и да работят заедно за установяване на стабилни и дългосрочни отношения на сътрудничество, както и да изследват повече възможности за развитие в индустриалната сфера. Като образцово предприятие в индустриалния сектор на Китай, Raydafon е не само надежден избор за клиентите, но също така се превърна в символ на качество, като непрекъснато инжектира тласък в развитието на световната индустрия.
