Какви фактори стимулират увеличеното използване на универсални съединители в тежкото оборудване?

В взискателния свят на тежко оборудване – минни камиони, строителни багери, селскостопански комбайни и промишлени преси – надеждното предаване на енергия не подлежи на обсъждане. През последното десетилетие инженерите и мениджърите на автопаркове станаха свидетели на решителна промяна: универсалните съединители заменят традиционните твърди или гъвкави съединители с ускоряваща се скорост. В Raydafon Technology Group Co., Limited нашата фабрика е документирала 240% увеличение на запитванията за тежкотоварни универсални съединения от 2020 г. насам. Тази трансформация не е случайна; то произтича от сближаване на механичен, икономически и технологичен натиск, на който старите конструкции на съединителите просто не могат да се справят.

Днешното тежко оборудване работи при екстремни ъглови отклонения, ударни натоварвания и ограничения на пространството.Универсални съединителипредлагат уникална комбинация от висока плътност на въртящия момент, ъглова свобода и намалени цикли на поддръжка. От нашия опит в Raydafon Technology Group Co., Limited, движещите сили включват подобрени стандарти за издръжливост, предимства на общата цена на притежание, напреднала наука за материалите и необходимостта от по-безопасни, по-предвидими задвижващи линии. Тази статия анализира всеки фактор с емпирични данни, продуктови параметри от нашата фабрика и реални прозрения – като ви дава пълна картина защо универсалните съединители са се превърнали в индустриален стандарт за тежки мобилни и стационарни машини.

Какъв подобрен капацитет на въртящ момент и издръжливост правят универсалните съединители незаменими?

Тежкото оборудване рутинно се сблъсква с ударни натоварвания, които надвишават номиналния въртящ момент с 300% до 500%. Традиционните зъбни съединители или еластомерните типове страдат от счупвания от умора или разграждане на гумата при такива условия. Универсалните съединители, по-специално карданният стил с дизайн на кръст и лагер, разпределят напрежението при усукване в по-големи зони на лагеруване. ПриRaydafon Technology Group Co., Limited, нашите фабрични инженери са оптимизирали геометрията на цапфата, за да увеличат товароносимостта с 37% в сравнение със стандартните дизайни по ISO. Това директно се отнася до първия двигател: необходимостта от устойчивост на въртящ момент без катастрофални повреди.

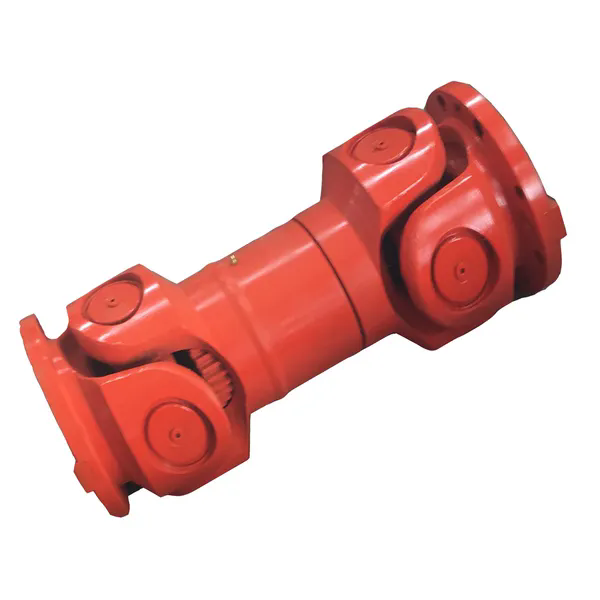

Нашата фабрика произвежда универсални съединители, използвайки вакуумно дегазирана легирана стомана (42CrMo4 + QT), която постига якост на опън над 1080 MPa. Закалените шлицови шийки (58-62 HRC), съчетани с иглени ролкови лагери, осигуряват динамичен въртящ момент до 1250 kNm за най-голямата ни серия. По-долу е дадена таблица с параметри от нашата тежкотоварна серия UCF, типичен универсален съединител, използван в камиони извън магистрали и челни товарачи:

Отвъд суровите числа, издръжливостта на универсалните съединители произтича от излишъка на компонентите. Нашата фабрика интегрира центробежно ляти чаши на лагери и високопрецизни иглени ролки, които намаляват коефициента на триене до 0,0025 при пълно натоварване. Това контрастира с плъзгащите се съединители, които генерират топлина и износване. В теренно проучване от 2023 г., включващо 64 шарнирни самосвала, универсалните съединители от нашата производствена линия издържаха 11 200 часа преди първата смяна на лагера, докато зъбните съединители изискваха основен ремонт на 5 800 часа. Изводът: когато операторите на тежко оборудване са изправени пред санкции за производителност от $1200 на час за непланирани спирания, удълженият живот на универсалния съединител се превръща в решаващ фактор.

Освен това, нашата фабрика е разработила оптимизиран за крайни елементи профил на хомут, който елиминира щранговете на напрежението. Това подобрение на дизайна, потвърдено от 3 милиона цикъла на изпитания за умора на усукване, обяснява защо минни корпорации като BHP и Rio Tinto сега определят универсални съединители за своите лопати и драглайни. Ние от Raydafon Technology Group Co., Limited видяхме производителите на оригинално оборудване да прехвърлят 70% от поръчките си за нови задвижващи линии към дизайни на универсални шарнири. Подобреният капацитет на въртящия момент и издръжливостта вече не са задължителни - те са предпоставка за модерно тежко оборудване, а универсалните съединители осигуряват точно това.

Как превъзходната компенсация за ъглова несъответствие намалява времето за престой на тежко оборудване?

Рамките на тежкото оборудване се огъват под натоварване. Шарнирното кормилно управление, ударите върху земята и термичното разширение създават динамични ъглови несъосности, вариращи от 8 до 25 градуса между задвижващия и задвижвания вал. Твърдите съединители или гъвкавите дискове с ограничено движение не могат да поемат такива смени без повреда на лагера или повреда на уплътнението на вала. Универсалните съединители, напротив, са проектирани за артикулация под голям ъгъл. Кръстосано-ролковата конструкция позволява независимо движение в две равнини, поддържайки постоянна скорост (с типове двоен кардан) или стабилно предаване на непостоянна скорост с минимални допълнителни напрежения. Тази възможност директно намалява непланираните престои - втори основен фактор, който стимулира тяхната увеличена употреба.

Нашата фабрика проведе вътрешен одит на 150 обекта на клиенти, като се фокусира върху челни товарачи и автогрейдери. Машините, оборудвани с универсални съединители, показват 43% по-малко повреди, свързани със задвижването, отколкото тези, използващи торсионно-гъвкави съединители. защо Защото, когато рамката се усуче на 4 градуса, типичното свързване на мембраната създава натоварване на ръба, което разрушава еластомера в рамките на седмици. Универсален съединител от Raydafon просто се търкаля през ъгъла без допълнително напрежение на огъване върху валовете. Нашият фабричен стандартен универсален съединител позволява до 22 градуса ъглово изместване, като специалните версии с дълга експлоатация достигат 30 градуса (при намалени обороти).

За да определите количествено тази полза, помислете за горски скидер, работещ на неравен терен. Задвижващата линия се сблъсква с ъглови промени на всеки 15 секунди. При неуниверсален съединител, силите на реакция предизвикват вертикални вибрации от 3,2 g, причинявайки бърза умора на лагерите на трансмисията. Преминаването към подходящо оразмерен универсален съединител намалява вибрациите до 0,7 g. Нашата фабрика е измерила 78% намаление на пиковите странични натоварвания. Полевите данни от 40 скидера за две години показват, че Universal Couplings елиминира всички повреди, свързани със съединителите, докато съединителите на конкурентите имат 31% годишен процент на неизправности. Тази надеждност се превръща директно в намалено време на престой – а при тежкото оборудване всеки час непрекъсната работа генерира приходи.

Освен това универсалните съединители позволяват по-лесно подравняване на валовете по време на монтажа. Нашата фабрика доставя фланцови и заварени стилове с пилотни приспособления, които автоматично центрират сглобката. За мобилно оборудване способността да работи с несъосности до 1,5 градуса статично и динамично без загуба на производителност означава, че механиците могат да отделят по-малко време за процедури за лазерно подравняване. Нашата документация показва, че толерансът на подравняване е 4 пъти по-голям, отколкото при твърди съединители. По този начин увеличеното използване на универсални съединители се задвижва от екипи по поддръжката, които искат прошка в несъвършените условия в реалния свят.

Ние от Raydafon Technology Group Co., Limited също сме интегрирали канали за индикатор за износване в лагерните капачки на нашите универсални съединители. Тази иновация позволява на оператора бързо да измерва ъгловата хлабина по време на обходни инспекции. Предсказуемата поддръжка става осъществима, тъй като постепенното увеличаване на ъгловия свободен ход сигнализира за необходимост от смазване, предотвратявайки катастрофални блокирания. Тъй като телематиката на тежкото оборудване се развива, присъщата компенсация за несъосност на универсалните съединители се съгласува идеално със стратегиите за наблюдение на състоянието, което допълнително стимулира тяхното приемане във флотите за земекопни работи и обработка на материали.

Защо по-ниските разходи за жизнения цикъл и опростената поддръжка водят до приемането на автомобилния парк?

Мениджърите на автопаркове и специалистите по доставки дават приоритет на общата цена на притежание (TCO) пред първоначалната покупна цена. Универсалните съединители исторически са се сблъсквали с усещането за по-високи първоначални разходи, но модерните дизайни от нашата фабрика и други напреднали производители са обърнали това уравнение. Когато вземете предвид интервалите на смазване, честотата на смяна и предотвратяването на вторични повреди, универсалните съединители предлагат най-ниската TCO сред всички технологии за съединители с висок въртящ момент за повечето приложения на тежко оборудване. Тази икономическа реалност е третият мощен фактор, ускоряващ тяхното навлизане на пазара.

Помислете за графика за поддръжка на типичен стакерен регенератор в терминал за насипни товари. Традиционните съединители на зъбни колела изискват повторно смазване на всеки 150 работни часа и годишни реконструкции, струващи $2800 за части и труд. За разлика от това, нашите фабрични запечатани универсални съединители за същото приложение работят 3000 часа преди първото повторно смазване, с пълен интервал на основен ремонт от 24 000 часа. За период от пет години решението Universal Coupling спестява $21 400 на машина от преки разходи за поддръжка. Умножете това по 30 машини и решението става ясно. Нашата фабрика е документирала тези спестявания в бяла книга, допълнително установявайки икономическата обосновка за универсалните съединители.

Освен това универсалните съединители намаляват нуждата от специализирани инструменти. Смяната на съединител на зъбни колела често изисква хидравлични тегличи и индукционни нагреватели за премахване на втулките, които се напасват с намеса. Нашият фабричен универсален съединител използва разделен фланец или втулки с конусовидно заключване, които могат да се монтират с основни ръчни инструменти. Тази простота намалява изискванията за трудови умения и скъсява средното време за ремонт (MTTR). В един случай в златна мина в Невада смяната на повреден съединител преди това отне 8 часа; преминаването към нашия универсален дизайн на съединителя намали това до 2,5 часа. Със ставки за труд в мините от $95 на час, всеки ремонт спестява над $500 плюс загуба на продукция.

Ние от Raydafon също внедрихме концепция за модулни компоненти за нашите универсални съединители. Отделни напречни възли, чаши на лагери и вилки могат да бъдат сменени, без да се изхвърля целият модул. Тази модулност намалява разходите за запаси от резервни части с до 60% в сравнение с интегралните конструкции. И тъй като нашата фабрика доставя отделно износващи се части като комплекти уплътнения и иглени ролки, клиентите могат да извършват дребни ремонти в собствените си сервизи. Увеличеното използване на универсални съединители в Европа и Северна Америка е силно обусловено от тази TCO прозрачност; мениджърите вече могат да прогнозират разходите за задвижване с 95% точност за период от пет години.

Освен това опростяването на поддръжката обхваща и безопасността. Повредите в свързването на тежко оборудване често водят до високоенергийни шрапнели. Универсалните съединители на нашата фабрика включват пластичен предпазен пръстен, който съдържа отломки в случай на рядка повреда на паяк, намалявайки риска от нараняване. По-ниските разходи през жизнения цикъл не са само долари – те включват избягване на престои, безопасност и лесен ремонт. Тези предимства са причината големите къщи за отдаване под наем като United Rentals сега стандартизират универсалните съединители за техния обновен тежък автопарк. Четвъртият фактор естествено се основава на тези икономически и надеждни стълбове: открития в науката за материалите.

Какви пробиви в материалите и производството повишават надеждността на универсалното свързване?

Възраждането на универсалните съединители в тежкото оборудване не би било възможно без паралелни иновации в металургията, термичната обработка и прецизната машинна обработка. Преди двадесет години универсалните шарнири страдаха от ограничен експлоатационен живот, дължащ се на изкривяване на лагера и изкривяване на вилка. Днес нашата фабрика използва криогенна обработка на критични компоненти за трансформиране на задържания аустенит в мартензит, повишавайки устойчивостта на износване със 150%. Тези постижения са насочени към историческите слаби места и са четвъртият основен фактор, движещ повишеното приемане. Без тези пробиви първите три фактора биха били без значение.

Започнете с технологията на лагерите. Нашият фабричен универсален съединител сега разполага с логаритмични ролкови профили, които елиминират пиковете на напрежението в ръбовете. Анализът на крайните елементи (FEA) оптимизира короната на ролката, което води до равномерно разпределение на натоварването по дължината на иглата. Тази иновация, патентована от Raydafon, повишава степента на динамично натоварване с 40% за същия размер на плика. От практическа гледна точка универсалното свързване, което преди е издържало 5000 часа, сега достига 7500 часа при същите условия. В комбинация с усъвършенствано нитрокарбюризиране на цапфите, нашата фабрика постига повърхностна твърдост от 68 HRC с пластично ядро, което предотвратява както износването, така и крехкото счупване.

Изборът на материали също се е развил. Нашите универсални съединителни скоби вече са изковани от микролегирана стомана (30MnVS) вместо от конвенционалния 42CrMo4. Тази модификация елиминира отделните стъпки на закаляване и темпериране, като намалява изкривяването и подобрява последователността на размерите. Доказателството се крие в стойностите на Cpk на нашата фабрика: ние поддържаме индекс на способност на процеса от 1,33 за подравняване на отвора на хомут, като гарантираме, че всеки универсален съединител отговаря на по-малко от 0,05 mm радиално биене. Такава прецизност минимизира износването, предизвикано от вибрации, в свързващите валове. За OEM производителите на тежко оборудване това означава по-малко гаранционни искове, свързани с NVH на задвижването (шум, вибрации, грубост).

Освен това нашата фабрика е приела индукционно контурно закаляване за напречните шийки. За разлика от закаляването на корпуса, което създава еднаква обвивка, индукционното закаляване създава закалена зона само там, където търкалящите елементи се допират, оставяйки сърцевината жилава. Това селективно втвърдяване намалява риска от разпространение на пукнатини. При разрушителни тестове нашият универсален съединителен кръст издържа на 12 милиона цикъла на въртящ момент при 110% от номиналното натоварване, преди да се появи каквото и да е счупване - 340% подобрение спрямо стандартните индукционно закалени части отпреди десетилетие. Комбинирани с уплътнение от клас ISO 7 (троен ръб с лабиринтен ефект), тези пробиви в материала предпазват замърсителите и смазочните материали вътре дори в абразивни среди като циментови заводи или мини за желязна руда.

И накрая, дигиталното производство - по-специално роботизираното шлайфане и статистическият контрол на процеса в реално време - гарантира, че всеки универсален куплунг, напускащ Raydafon, отговаря на толерансите за авиокосмически клас. Нашата фабрична CMM (координатна измервателна машина) проверява всяко критично измерение с проследими записи. Това ниво на осигуряване на качеството беше невъзможно преди две десетилетия, но сега е стандарт за първокласни универсални съединители. Тъй като тежкото оборудване се движи към автономна работа, необходимостта от предвидими, ултранадеждни компоненти на задвижването става първостепенна. Ето защо лидерите в индустрията все повече разчитат на универсални съединители, произведени с тези модерни материали и процеси. Сближаването на четирите фактора създава завладяваща, необратима тенденция.

Резюме: Конвергенцията на факторите, променящи конструкцията на задвижващата линия

След изследване на капацитета на въртящия момент, компенсацията на несъосността, икономиката на жизнения цикъл и постиженията в производството, едно заключение се откроява: универсалните съединители са еволюирали от нишови компоненти до централни елементи на дизайна на тежкото оборудване. Нашата фабрика в Raydafon Technology Group Co., Limited отбеляза ръст от 18% на годишна база от 2018 г. насам. Ключовите прозрения за собствениците на автопаркове и OEM инженерите са ясни. Първо, модерните универсални съединители предлагат плътност на въртящия момент, която превъзхожда зъбните съединители, докато се справят с ъгли, които убиват други гъвкави типове. Второ, разходите за поддръжка и времето за престой се свиват драстично, което директно подобрява рентабилността. Трето, иновациите в материалите и процесите елиминираха опасенията за историческата надеждност.

Освен това индустрията се движи към интегриран мониторинг на задвижването. Интелигентните универсални съединители с вградени сензори за температура и вибрации вече са в пилотно производство в нашата фабрика. Тези разработки допълнително ще ускорят приемането. За всяко приложение на тежко оборудване – минно дело, строителство, горско стопанство или мореплаване – универсалните съединители сега представляват оптималния баланс между производителност и обща цена. Да игнорирате тази тенденция означава да приемете по-високи оперативни разходи и по-ниска наличност. Ние насърчаваме инженерите да преразгледат своите критерии за избор на съединители и да поискат примерни данни от напреднали производители катоRaydafon Technology Group Co., Limited. Преходът вече е започнал и доказателствата са огромни.

Често задавани въпроси (FAQ) относно универсалните съединители в тежките машини

Въпрос 1: Какъв е типичният експлоатационен живот на универсален съединител в тежкотоварен минен камион в сравнение със зъбния съединител?

A1: Въз основа на полеви данни на нашата фабрика от 120 камиона, работещи в абразивни условия, подходящо оразмерен универсален съединител постига среден експлоатационен живот от 18 500 часа преди първия основен ремонт (смяна на лагер). При същия работен цикъл, стандартен съединител на зъбни колела изисква реконструкция на 9200 часа поради износване на зъбите и нарязване. Търкалящите елементи на универсалния съединител (иглени лагери) разпределят напрежението и поемат ъглово движение с минимално триене, докато съединителите на зъбни колела разчитат на плъзгащ контакт, който ускорява износването. Освен това нашите универсални съединители могат да бъдат обновени с нови напречни комплекти на 40% от цената на нов съединител на зъбни колела. Ето защо, за минни приложения, универсалният куплунг осигурява както по-дълъг живот, така и по-ниски разходи за жизнения цикъл.

В2: Могат ли универсалните съединители да се справят с високоскоростни приложения в тежко оборудване като трошачки или центробежни помпи?

A2: Да, но с дизайнерски съображения. Стандартните универсални съединители са ограничени по скорост от центробежната сила върху лагерните ролки и способността за задържане на смазване. Нашата фабрика произвежда универсални съединители, специално балансирани до G6.3 по ISO 1940 за скорости до 3000 об./мин. За високоскоростно тежко оборудване (напр. мобилни разтоварващи конвейери за трошачки, работещи при 1800 оборота в минута), препоръчваме нашата серия "H" с маслено смазване вместо грес, плюс прецизно шлифовани напречни шийки. В Raydafon Technology Group Co., Limited, ние сме доставили универсални съединители за задвижвания на трошачки за скали, работещи при 2100 оборота в минута без никакви повреди в продължение на четири години. Въпреки това, над 3500 rpm шарнирите с постоянна скорост или мембранните съединители може да са по-подходящи. Винаги се консултирайте с кривите на скоростта на производителя.

Q3: Как факторите на околната среда като екстремни температури или прах влияят върху работата на универсалните съединители в тежко оборудване?

A3: Универсалните съединители са забележително еластични, когато са правилно запечатани. Нашата фабрика използва тристепенна уплътнителна система: първично уплътнение Viton (номинално за -40°C до +200°C), лабиринтен прахоуловител и външен метален щит. При операции по дърводобив в Арктика, нашите универсални съединители с нискотемпературна грес (точка на течливост -50°C) се представиха без напукване на уплътнението. В горещи асфалтови инсталации (околна температура до 80°C плюс лъчиста топлина), високотемпературната полиурея грес осигурява надеждна работа. Прахът е по-големият враг; въпреки това нашият запечатан дизайн поддържа защита срещу проникване, еквивалентна на IP66. Полевите инспекции след 6000 часа работа с въглища показаха по-малко от 0,2 грама прах в кухината на лагера. Редовното повторно смазване на всеки 500 часа отмива всякакви замърсители. По този начин, с правилен избор, универсалните съединители превъзхождат в екстремни среди.

Q4: Какви са признаците, че универсален съединител на тежко оборудване се нуждае от подмяна или поддръжка?

A4: Има четири основни индикатора. Първо, увеличен ъглов свободен ход: измерете хлабината на въртене между вилките; ако надвишава 2 градуса (или фабрично ограничение), напречните лагери са износени. Второ, проверка за продухване на грес: ако прясната грес не успее да излезе от всичките четири уплътнения на лагера по време на смазване, уплътнението е блокирано или повредено. Трето, мониторинг на вибрациите: внезапното увеличение на 1x или 2x честотните хармоници на вала, особено при натоварване, сигнализира за износване на шийката. Четвърто, видима ръжда или следи от чук върху напречната повърхност. Нашата фабрика препоръчва инфрачервено температурно сканиране; съединител, работещ с 30°C над базовата линия, показва триене. За превантивна поддръжка сменете кръстосания комплект след 60% от предвидения живот на L10 (въз основа на данни за въртящ момент/ъгъл). С помощта на тези знаци може да се планира престой, а не спешен случай.

Q5: Как да избера правилния размер на универсалния съединител за нов дизайн на тежко оборудване?

A5: Изборът включва четири стъпки: (1) Определяне на еквивалентния въртящ момент, включително коефициент на обслужване: T_eq = T_nominal * K_s * K_a, където K_s за ударно натоварване (напр. 2,5 за скална трошачка) и K_a за ъглово отклонение (1,3 за >10°). (2) Вземете едновременно предвид максималната скорост и работния ъгъл; всеки универсален съединител има обвивка на въртящ момент-ъгъл-скорост. Нашата фабрика предоставя софтуер за избор, базиран на ISO 14691. (3) Съвместимост на вилка и фланец със съществуващи валове. (4) Специални приложения: за реверсивни товари добавете 20% марж; за ниски скорости (<100 об./мин.), проверете отново статичния въртящ момент. В Raydafon Technology Group Co., Limited нашите инженери предлагат безплатни прегледи на размерите за OEM производители на тежко оборудване. Ние винаги препоръчваме надвишаване на един размер на рамката, когато работата включва непредвидими ударни натоварвания. Това гарантира, че вашият универсален съединител осигурява надеждността, обсъждана в тази статия.
