Какво произвежда Raydafon

Raydafon се фокусира върху селскостопански трансмисионни системи. Текущата гама обхваща скоростни кутии за косачки за трева, скоростни кутии за косачки (странично монтирани скоростни кутии за шредери за трева), скоростни кутии за ротационни мотофрези, редуктори за косачки и специални скоростни кутии за машини за торове и сеитба. Всяка форма на корпуса, комплект зъбни колела и изходящ фланец са проектирани около конкретно работно състояние на приспособлението, а не копирани от общ каталог.

• Компактен корпус, стабилна трансмисия— висококачествени спирални или цилиндрични зъбни колела от легирана стомана, нисък шум при работа, минимални вибрации, по-дълъг механичен живот.
• Висок въртящ момент за тежки условия— голям модулен дизайн със закалени зъбни повърхности, подходящ за тежко натоварване, хлъзгава, прашна земя: гъста трева, горски ръбове, склонове и чакъл.
• Множество интерфейси за монтаж— стандартен вход на силоотводния вал (1-3/8" Z6 / Z21) с набор от форми на изходящи фланци, за да отговарят на различни модели приспособления.
• Дизайн с ниска поддръжка— оптимизирано вътрешно смазване с прозорец за нивото на маслото и обезвъздушител, намалявайки честотата на ежедневна поддръжка.
• Пълна поддръжка за персонализиране— OEM и ODM услуга за съотношение, посока на монтаж, форма на вход/изход и структура на корпуса. Пробите се доставят за 15 дни.

Продуктите на Raydafon се използват широко при малки и средни трактори, монтирани на селскостопански приспособления, особено при селскостопанско оборудване с висока спецификация за европейския и американския пазар. Единиците се използват в Германия, Италия, Съединените щати и Бразилия с местни марки и големи OEM производители. Ние доставяме единични единици, както и обемно производство и дългосрочни споразумения за доставка.

Наред със селскостопанските скоростни кутии, Raydafon произвежда прецизни трансмисионни части, включителнопластмасови зъбни колела, конусни зъбни колелаивинтови зъбни колелаза промишлена автоматизация, хранителни машини и медицинско оборудване, така че множество поддържащи компоненти могат да бъдат доставени от един доставчик.

Как да изберем селскостопанска скоростна кутия, която отговаря на работата

Цената и външният вид са грешни отправни точки. Това, което решава дали една скоростна кутия ще издържи сезон или десетилетие, е доколко тя пасва на прикачното приспособление, трактора и почвата, върху която работи. Четирите критерия по-долу обхващат въпросите, които нашите инженери задават при почти всяко запитване.

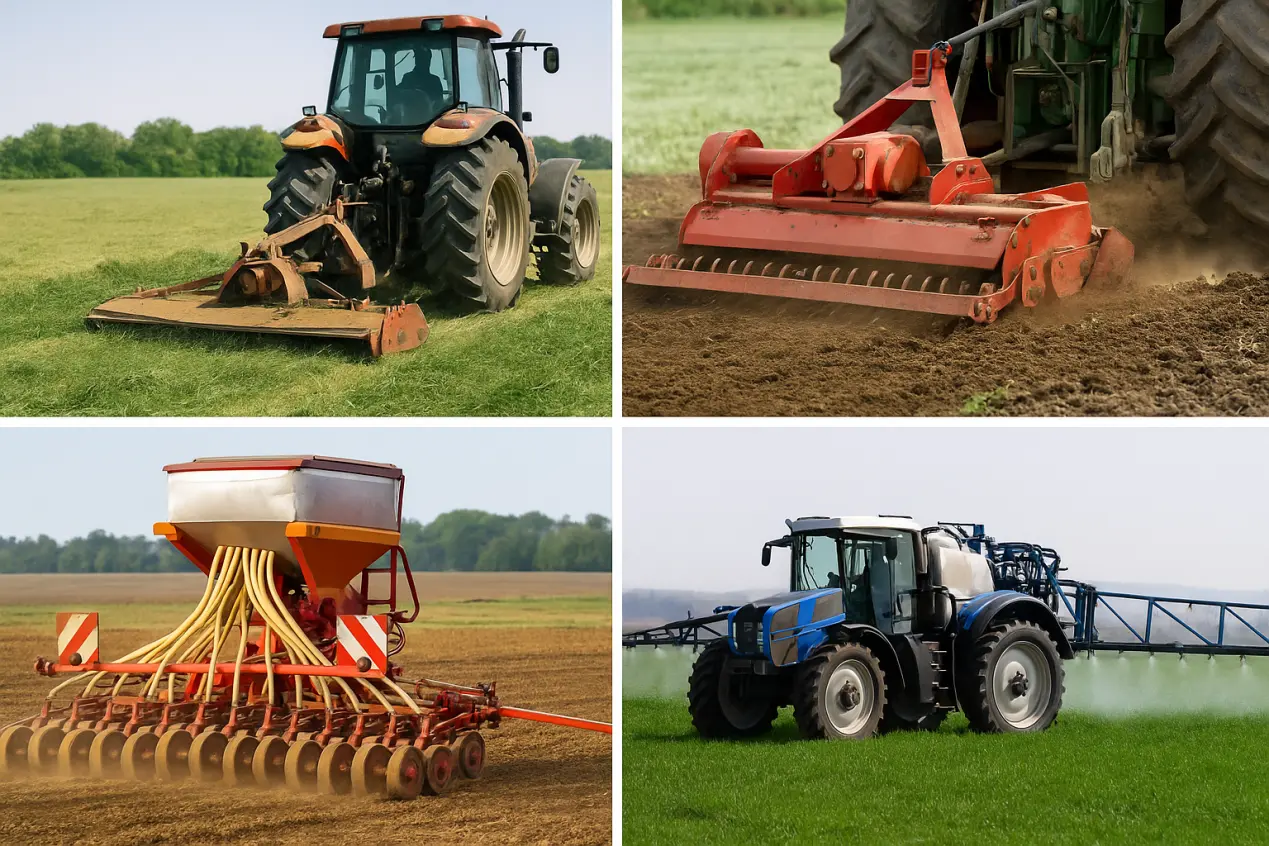

1. Първо потвърдете типа на приложението Категорията на приспособлението управлява целия дизайн. Скоростните кутии на косачките се нуждаят от високоскоростна работа и устойчивост на удар. Предавателните кутии с лостове и въртящи се лостове подчертават изходящия въртящ момент и здравината на конструкцията. Сеялките и пръскачките използват по-леки конструкции с по-високи изисквания към ефективността на трансмисията и удобството на поддръжката.
2. Съпоставете монтажните и задвижващите параметри Входящата скорост и изходното съотношение трябва да съответстват на ВОМ на трактора. Диаметърът на входния и изходящия вал и типът на връзката трябва да са съвместими със съществуващия интерфейс на ВОМ. Разстоянието между монтажните отвори и посоката на монтаж трябва да позволяват чисто прилягане към рамката на приспособлението. Посоката на въртене трябва да бъде потвърдена, за да се избегне движението на машината назад.
3. Проверете материала и обработката Качествените селскостопански скоростни кутии използват корпуси от сферографитен чугун с вътрешни зъбни колела от легирана стомана като 20CrMnTi, карбуризирани и закалени за устойчивост на износване. При прашни или кални работни условия, уплътнителната структура трябва да бъде специално подсилена, за да спре изтичането на смазочно масло и навлизането на песъчинки.
4. Проверете капацитета на въртящия момент Потвърдете максималния изходен въртящ момент на скоростната кутия спрямо действителното натоварване на инструмента, особено при операции с високо натоварване, като дълбоко оран и рязане на тежка трева. Предавателните кутии с тежък режим на работа трябва да бъдат избрани за предпочитане пред по-лека единица, която ще работи горещо и ще се повреди рано.
5. Помислете за възможността за обслужване Селскостопанската техника работи непрекъснато на открито. Скоростна кутия с прозорче за наблюдение на нивото на маслото и чисто достъпен отвор за източване на маслото е значително по-лесна за поддръжка, а наличността на части е толкова важна, колкото и първоначалната спецификация.

Максимален въртящ момент и диапазон на скоростта на селскостопанските скоростни кутии Raydafon

Капацитетът на натоварване е единственият фактор, който решава дали даден инвентар да оцелее дълъг сезон на работа с високо натоварване. Raydafon разработи серия от скоростни кутии от леки до тежки, покриващи пълната гама монтирани на трактори приспособления. Всяка единица е тествана при натоварване, преди да напусне фабриката.

Покритие на изходния въртящ момент

Бързина и ефективност

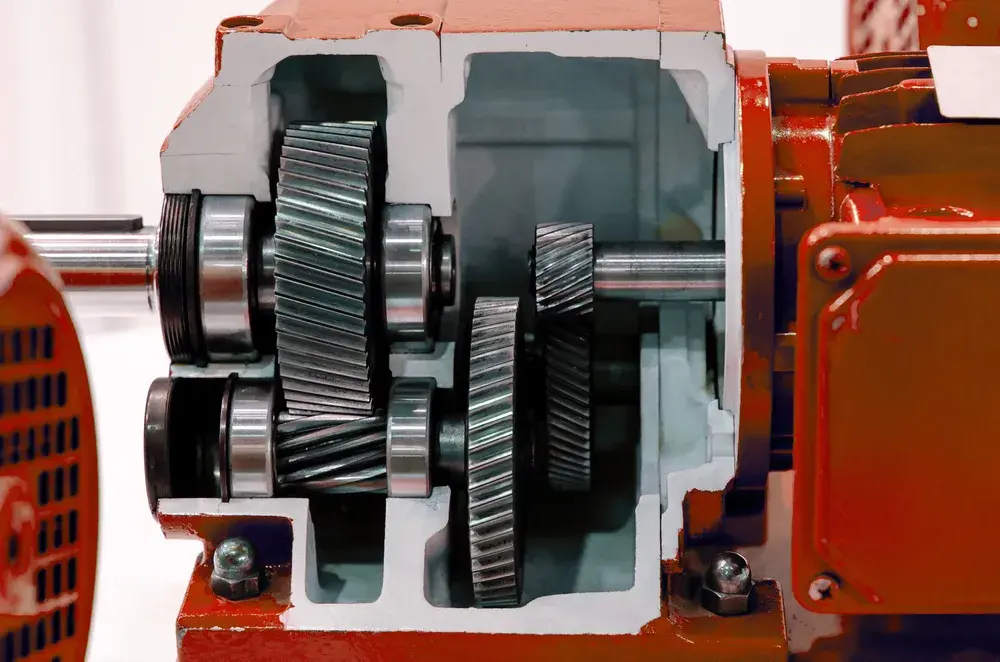

Изходната скорост зависи от избраното съотношение на редукция, като изходните диапазони обхващат от няколко десетки до няколкостотин оборота в минута в зависимост от модела. Зъбните колела са шлифовани до висока точност с оптимизирана форма на зъбите, за да осигурят плавно зацепване при висока скорост, давайки ефективност на предаване над 96% и работен шум, контролиран под 72 dB.

Лесно ли се разглобява и ремонтира скоростната кутия на селскостопанската техника?

При ежедневна употреба скоростната кутия в крайна сметка се износва, изпуска масло или създава необичаен шум от предавките. Това, което има значение в този момент, е колко бързо модулът може да бъде отворен, инспектиран и върнат в експлоатация. Скоростните кутии Raydafon са проектирани около тази практическа реалност - компактни като цяло, но лесни за събличане и реконструкция.

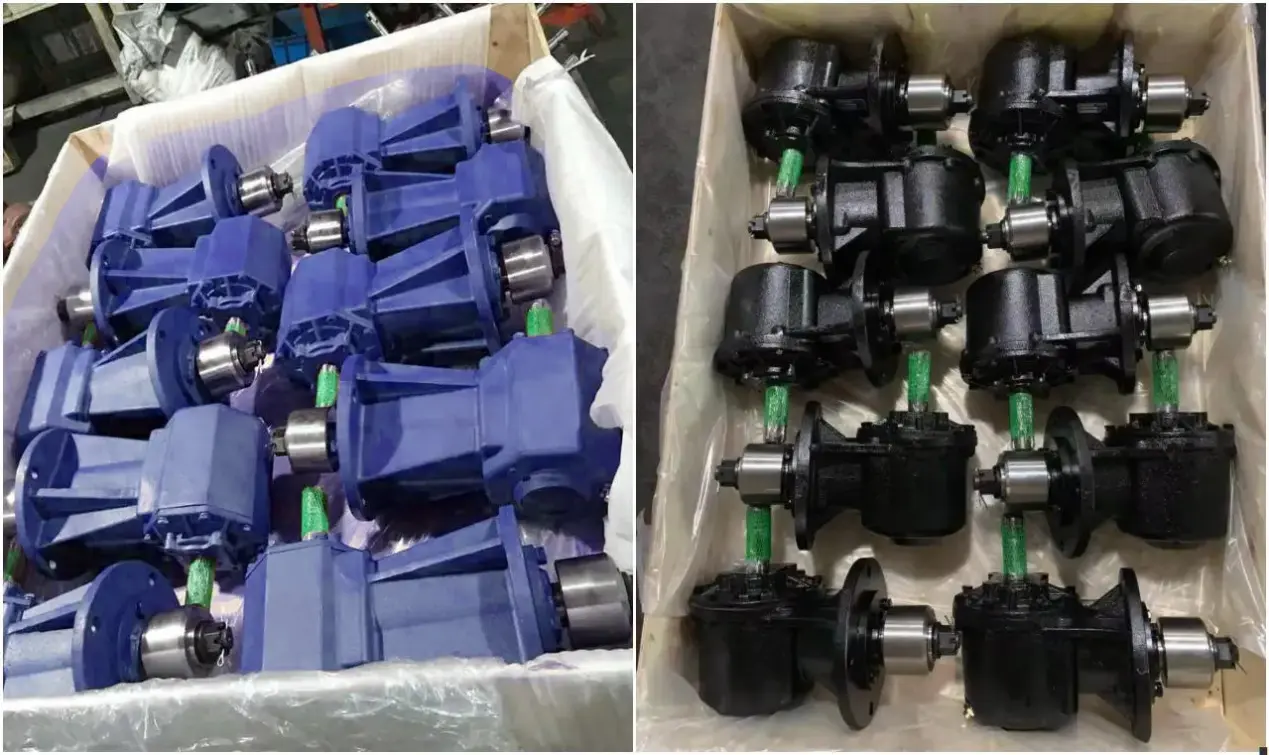

• Модулен дизайн— входящият вал, изходящият вал, зъбното колело и корпусът са сглобени от стандартизирани части. Конвенционалните инструменти са достатъчни за повечето дейности по разглобяване и сглобяване.
• Проста обвивка и ясно оформление на болтовете— корпусът е симетрична структура от чугун с разделени на части с безпрепятствени, добре разположени болтове. Разхлабете ги последователно, за да отворите капака и да проверите вътрешните части.
• Висока общност на частите— зъбни колела, семеринги и лагери са стандартни по размер и много взаимозаменяеми. Резервните части се поръчват по номер на част без производство по поръчка.
• Предоставена документация— всяка скоростна кутия се доставя с разглобена диаграма и инструкции за разглобяване, обхващащи номера на части, последователност на сглобяване и предпазни мерки, за вътрешен ремонт или дистанционна поддръжка от нашия технически екип.
• Препоръчителен интервал на проверка— проверявайте износването на масленото уплътнение след всеки 500 часа работа и проверявайте зацепващата повърхност на зъбното колело за необичайно износване или набраздяване. Навременното лечение значително удължава експлоатационния живот.
