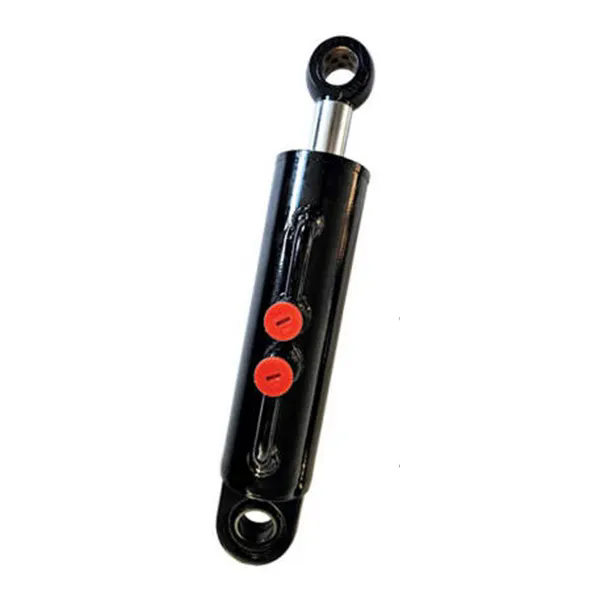

Как един хидравличен повдигащ цилиндър се справя с оборудване с голям тонаж?

В корабостроителница на брега на Китай 500-тонен хидравличен повдигащ цилиндър бавно повдига масивна стоманена корпусна секция на място. Цилиндърът е с размерите на малък ствол на дърво, полираният му прът се плъзга гладко под товар, който би смажел обикновена машина. Вътре хидравличното масло при 350 бара предава сила през бутало, преобразувайки налягането на флуида в суровата подемна сила, необходима за преместване на стотици тонове. Това не е прост механизъм; това е система, проектирана на всяко ниво - от металургията на цилиндъра до молекулярната структура на уплътненията - да се справя с товари, които биха унищожили конвенционалното оборудване. Хидравличният повдигащ цилиндър е устройство, което преобразува хидравличното налягане в линейна сила и движение. При приложения с голям тонаж това е компонентът, който прави невъзможното възможно.

Въпросът как аХидравличен повдигащ цилиндърборавенето с оборудване с голям тонаж е основно въпрос на инженерство. Отговорът се крие в комбинация от материали с висока якост, прецизно производство, усъвършенствана технология за запечатване и интелигентни системи за безопасност. Цилиндърът трябва да издържа на налягания, които биха спукали стандартна тръба. Неговият прът трябва да издържа на изкълчване при натоварвания на натиск, които биха огънали стоманена греда. Неговите уплътнения трябва да съдържат хидравлично масло при налягания, които биха довели до незабавна повреда на нормален гумен О-пръстен. И неговите системи за безопасност трябва да предотвратят катастрофална повреда, ако нещо се обърка. Тази статия ще разгледа подробно всяко от тези инженерни измерения, предоставяйки цялостен технически анализ на това как са проектирани и произведени хидравличните повдигащи цилиндри, за да се справят с най-взискателните приложения за повдигане в света.

Съдържание

• 1. Уравнението на силата: Как хидравличното налягане се превръща в сила на повдигане
• 2. Материалният въпрос: Какво прави цевта на цилиндъра достатъчно здрава?
• 3. Предизвикателството при изкривяване: Защо дизайнът на пръта определя всичко
• 4. Уплътнителната система: Съдържа 350 бара без течове
• 5. Архитектурата на безопасността: Какво се случва, когато нещо се повреди?
• 6. Матрицата на приложението: Съгласуване на спецификациите на цилиндъра с изискванията за оборудване
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Уравнението на силата: Как хидравличното налягане се превръща в сила на повдигане

Основният принцип зад хидравличния повдигащ цилиндър е законът на Паскал, който гласи, че налягането, приложено върху затворена течност, се предава еднакво във всички посоки. В хидравличен цилиндър налягането на течността действа върху повърхността на буталото, създавайки сила, равна на налягането, умножено по площта. Формулата е елегантно проста: сила = налягане × площ. Това означава, че за да генерирате голяма сила, можете или да увеличите налягането, или да увеличите площта на буталото. За оборудване с голям тонаж се използват и двата подхода. Типичен тежкотоварен хидравличен повдигащ цилиндър може да работи при налягане до 350 бара (приблизително 5000 psi) и да има диаметър на буталото от 500 mm или повече. Комбинацията от високо налягане и голяма площ произвежда сила от стотици тонове.

Практическите последици от това уравнение са значителни. Малко увеличение на диаметъра на буталото води до голямо увеличение на силата, тъй като площта се увеличава с квадрата на диаметъра. Например, удвояването на диаметъра на буталото учетворява силата. Увеличаването на диаметъра обаче също така увеличава размера, теглото и цената на цилиндъра. Инженерите трябва да намерят оптималния баланс между сила, размер и цена за всяко приложение. Налягането е ограничено от здравината на компонентите на цилиндъра и уплътненията. По-високите налягания изискват по-дебели стени на цилиндъра, по-здрави материали за пръти и по-здрави уплътнения. Таблицата по-долу илюстрира връзката между диаметъра на буталото, работното налягане и повдигащата сила.

ПриRaydafon Technology Group Co., Limited, нашата фабрика произвежда хидравлични повдигащи цилиндри за най-взискателните приложения с голям тонаж. Имаме възможност да произвеждаме цилиндри с диаметър на буталото до 1000 мм и работно налягане до 500 бара. Нашият инженерен екип работи в тясно сътрудничество с клиентите, за да определи оптималната комбинация от диаметър и налягане за техните специфични изисквания за повдигане. Ние също така предоставяме подробни изчисления на силата и криви на производителност, за да гарантираме, че цилиндърът отговаря на нуждите на приложението.

2. Материалният въпрос: Какво прави цевта на цилиндъра достатъчно здрава?

Цилиндърът е съдът под налягане на хидравличния повдигащ цилиндър. Той трябва да съдържа хидравличната течност под високо налягане, без да се деформира или спука. Материалът на цевта, дебелината на стената и производственият процес определят нейната здравина. Най-често срещаният материал за цилиндри за високо налягане е безшевна стоманена тръба, изработена от сплави като ST52, E355 или 27SiMn. Тези материали предлагат комбинация от висока якост на опън, добра заваряемост и устойчивост на умора. За екстремни приложения, като тези в офшорни или минни среди, може да се използва неръждаема стомана или специализирани сплави за осигуряване на допълнителна устойчивост на корозия.

Дебелината на стената на цевта се изчислява въз основа на максималното работно налягане, диаметъра и границата на провлачане на материала. Формулата за цилиндър с дебели стени е по-сложна от простата формула за напрежение на обръч, използвана за тънкостенни съдове. Инженерите използват уравненията на Lamé за изчисляване на напрежението в стената на цевта. Цевта обикновено се произвежда чрез хонинговане или шлифоване и полиране с валяк, за да се постигне прецизен вътрешен диаметър и гладка повърхност. Повърхностното покритие е от решаващо значение, защото влияе върху работата и живота на уплътненията на буталата. Грапавата повърхност ще доведе до бързо износване на уплътненията, което ще доведе до течове и преждевременна повреда. Таблицата по-долу обобщава основните свойства на материала и производствените толеранси за нашите варели на хидравличен повдигащ цилиндър.

В Raydafon Technology Group Co., Limited нашата фабрика използва само висококачествени безшевни стоманени тръби от сертифицирани доставчици. Всеки варел се проверява за състав на материала, точност на размерите и повърхностно покритие, преди да влезе в производствената линия. Ние използваме CNC машини за хонинговане, за да постигнем точния вътрешен диаметър и покритие на повърхността, необходими за дълъг живот на уплътнението. След хонинговане цевта преминава през строг процес на почистване за отстраняване на всякакви метални частици или отломки, които биха могли да замърсят хидравличната течност. Това внимание към детайла е това, което гарантира, че нашите хидравлични повдигащи цилиндри могат да издържат на натиска на приложения с голям тонаж.

3. Предизвикателството при изкривяване: Защо дизайнът на пръта определя всичко

Буталният прът е компонентът, който предава повдигащата сила от буталото към товара. В хидравличен повдигащ цилиндър с голям тонаж прътът е подложен на огромни натоварвания на натиск. Ако прътът не е проектиран правилно, той ще се огъне - ще се огъне настрани и ще се повреди катастрофално. Изкривяването е нарушение на стабилността, а не нарушение на якостта. Това се случва, когато натоварването на натиск надвиши критичното натоварване на изкълчване на пръта, което зависи от дължината на пръта, неговия диаметър, неговия материал и начина, по който е поддържан в двата края. Критичното натоварване на изкълчване се изчислява с помощта на формулата на Ойлер, която показва, че натоварването на изкълчване е пропорционално на четвъртата степен на диаметъра и обратно пропорционално на квадрата на дължината. Това означава, че удвояването на диаметъра на пръта увеличава натоварването на изкълчване с фактор 16, докато удвояването на дължината го намалява с фактор 4.

За да предотвратят изкълчване, инженерите трябва внимателно да проектират пръта за всяко приложение. Диаметърът на пръта трябва да бъде достатъчно голям, за да осигури адекватен коефициент на безопасност срещу изкривяване. Материалът на пръта трябва да има висок модул на еластичност, който е мярка за неговата твърдост. Прътът трябва да бъде направляван и поддържан, за да се намали ефективната дължина на изкълчване. В някои случаи се използва конструкция с телескопичен цилиндър, за да се намали удължената дължина на всяка степен, като по този начин се увеличи съпротивлението на изкълчване. Повърхността на пръта също трябва да бъде закалена и хромирана, за да е устойчива на износване и корозия. Таблицата по-долу предоставя пример за анализ на изкълчване за хидравличен повдигащ цилиндър с различни диаметри на пръта и дължини на хода.

В нашата фабрика ние използваме софтуер за усъвършенствано компютърно инженерство (CAE), за да извършим анализ на изкълчването на всеки хидравличен повдигащ цилиндър, който проектираме. Това ни позволява да оптимизираме диаметъра на пръта и условията на опора, за да осигурим безопасен и надежден дизайн. Ние също така вземаме предвид динамичните ефекти на натоварването, като ударни натоварвания и вибрации, които могат да намалят ефективното натоварване при изкълчване. Нашата цел е да предоставим цилиндър, който не само отговаря на изискванията за натоварване, но също така има достатъчна граница на безопасност за предвиденото приложение.

4. Уплътнителната система: Съдържа 350 бара без течове

Уплътнителната система е най-критичният компонент на хидравличен повдигащ цилиндър за предотвратяване на течове. Течът в цилиндър с голям тонаж не е просто неудобство; това е опасност за безопасността и загриженост за околната среда. Уплътненията трябва да съдържат хидравлично масло при налягане до 350 бара или повече, като същевременно издържат на движението на буталото и пръта. Те трябва също така да издържат на екструдиране, което се получава, когато уплътнителният материал се натисне в хлабината между буталото и стената на цилиндъра. Уплътнителната система обикновено се състои от множество компоненти: уплътнение на буталото, уплътнение на пръта, уплътнение на чистачките и водещи пръстени или лагерни ленти. Всяка пломба има специфична функция и е изработена от специфичен материал.

Уплътнението на буталото е основното уплътнение, което предотвратява изтичането на хидравлична течност през буталото. Обикновено това е уплътнение с двойно действие, което може да издържи натиск от двете посоки. Уплътнението на пръта предотвратява изтичането на течност от цилиндъра по пръта. Това е еднодействащо уплътнение, което е проектирано да се справя с натиска от страната на пръта на буталото. Уплътнението на чистачката, известно още като скрепер, премахва мръсотия, прах и други замърсители от пръта, докато се прибира, предотвратявайки навлизането им в цилиндъра. Водещите пръстени или лагерните ленти поддържат буталото и пръта, като поддържат правилно подравняване и предотвратяват контакта метал с метал. Таблицата по-долу обобщава компонентите на уплътнителната система и техните материали.

В Raydafon Technology Group Co., Limited използваме само висококачествени уплътнения от реномирани производители. Нашата фабрика има богат опит в избора на правилните уплътнителни материали за всяко приложение, като се вземат предвид фактори като вида на хидравличната течност, работната температура, налягането и скоростта на движение. Ние също така предлагаме персонализирани дизайни на уплътнения за специални приложения. Нашите хидравлични повдигащи цилиндри са тествани за течове при максимално работно налягане, преди да бъдат изпратени, като се гарантира, че отговарят на най-високите стандарти за качество и надеждност.

5. Архитектурата на безопасността: Какво се случва, когато нещо се повреди?

Дори и най-добре проектираният хидравличен повдигащ цилиндър може да се повреди, ако е подложен на условия извън неговите проектни ограничения или ако поддръжката е пренебрегната. При приложения с голям тонаж повредата може да бъде катастрофална, причинявайки нараняване, смърт и огромни материални щети. Следователно хидравличният повдигащ цилиндър за оборудване с голям тонаж трябва да включва набор от функции за безопасност за предотвратяване на инциденти. Тези характеристики включват клапани за задържане на товара, пилотно управлявани възвратни клапани, клапани за освобождаване на налягането и механични заключващи устройства. Всяка от тези функции осигурява слой на защита срещу различни режими на отказ.

Вентилът за задържане на товара е критичен предпазен компонент, който предотвратява падането на товара, ако хидравличен маркуч или фитинг се повреди. Това е възвратен клапан с пилотно управление, който позволява поток в цилиндъра, но блокира изтичането навън, освен ако не се приложи пилотно налягане. Това означава, че ако хидравличната линия се скъса, товарът ще остане на мястото си, задържан от клапана. Предпазен клапан предпазва цилиндъра от свръхналягане, като отваря и изпуска течност, ако налягането надвиши зададената граница. Механично заключващо устройство, като предпазна гайка или механична ключалка, осигурява положителен механичен ограничител, който предотвратява падането на товара, дори ако хидравличната система се повреди напълно. Таблицата по-долу обобщава функциите за безопасност и техните функции.

В нашата фабрика ние проектираме нашите хидравлични повдигащи цилиндри с безопасност като първи приоритет. Ние интегрираме клапани за задържане на товара и клапани за освобождаване на налягането като стандартни характеристики на всички цилиндри с голям тонаж. Предлагаме и допълнителни механични заключващи устройства за приложения, където се изисква най-високо ниво на безопасност. Нашият инженерен екип може да ви помогне да изберете правилните функции за безопасност за вашето конкретно приложение и да гарантира, че вашата система за повдигане отговаря на всички съответни стандарти и разпоредби за безопасност.

6. Матрицата на приложението: Съгласуване на спецификациите на цилиндъра с изискванията за оборудване

Изборът на правилния хидравличен повдигащ цилиндър за приложение с голям тонаж изисква систематичен подход, който отчита натоварването, хода, скоростта, околната среда и изискванията за безопасност. Следващата матрица предоставя ръководство за основните спецификации за различни видове оборудване с голям тонаж. Тази матрица е предназначена като отправна точка за процеса на подбор и трябва да се използва заедно с подробен инженерен анализ.

В Raydafon Technology Group Co., Limited имаме богат опит в доставката на хидравлични повдигащи цилиндри за всички тези приложения. Нашата фабрика има възможност да произвежда цилиндри по поръчка, за да отговори на специфичните изисквания на всеки проект. Ние работим в тясно сътрудничество с нашите клиенти, за да разберем тяхното приложение и да предоставим оптималния дизайн на цилиндъра, материалите и функциите за безопасност. Нашият технически екип е на разположение, за да помогне с процеса на подбор и да предостави подробна инженерна поддръжка.

7. Често задавани въпроси (FAQ)

Въпрос 1: Какво е максималното налягане, с което може да се справи един хидравличен повдигащ цилиндър?

Отговор: Максималното налягане зависи от дизайна, използваните материали и уплътнения. Стандартните тежкотоварни бутилки обикновено работят до 350 бара. Цилиндрите за високо налягане за специализирани приложения могат да работят до 500 бара или повече. В Raydafon Technology Group Co., Limited нашата фабрика произвежда цилиндри за налягане до 500 бара. Номиналното налягане се определя от дебелината на стената на цевта, диаметъра на пръта и конструкцията на уплътнението. Важно е никога да не превишавате номиналното налягане на цилиндъра, тъй като това може да доведе до катастрофална повреда.

Въпрос 2: Как да изчисля повдигащата сила, необходима за моето приложение?

Отговор: Повдигащата сила се изчислява чрез умножаване на работното налягане по площта на буталото. Площта на буталото се изчислява като π × (диаметър/2)². Например, цилиндър с диаметър на буталото 200 mm има площ от 314 cm². При работно налягане от 250 бара, повдигащата сила е 314 × 250 = 78 500 kg, или приблизително 78,5 тона. Важно е да включите коефициент на безопасност във вашето изчисление, за да отчетете динамичните натоварвания, триенето и други фактори. Нашият инженерен екип може да ви помогне с изчислението за вашето конкретно приложение.

Въпрос 3: Каква е разликата между еднодействащ и двойнодействащ хидравличен повдигащ цилиндър?

Отговор: Цилиндърът с едно действие използва хидравлично налягане, за да удължи пръта и разчита на гравитацията или пружина, за да го прибере. Цилиндърът с двойно действие използва хидравлично налягане както за удължаване, така и за прибиране. Двойнодействащите цилиндри са по-често срещани в приложения с голям тонаж, тъй като осигуряват положителен контрол и в двете посоки. Изборът зависи от изискванията на приложението. В нашата фабрика ние произвеждаме и двата вида цилиндри и можем да ви посъветваме за най-добрия вариант за вашите нужди.

Въпрос 4: Колко често трябва да се проверява хидравличен повдигащ цилиндър?

Отговор: Честотата на проверките зависи от приложението и условията на работа. За критични приложения препоръчваме визуална проверка всеки ден, подробна проверка всеки месец и пълен ремонт на всеки 2-3 години или след определен брой работни часове. Проверката трябва да включва проверка за течове, проверка на състоянието на повърхността на пръта, проверка на хидравличната течност за замърсяване и тестване на функциите за безопасност. Редовната проверка и поддръжка са от съществено значение за осигуряване на безопасна и надеждна работа на цилиндъра.

Въпрос 5: Може ли хидравличен повдигащ цилиндър да бъде ремонтиран или трябва да бъде сменен?

Отговор: В много случаи хидравличният повдигащ цилиндър може да бъде ремонтиран. Най-често срещаните ремонти са смяна на уплътненията и повторно хромиране или смяна на пръта. Ако цевта е повредена или прътът е огънат, ремонтът може да бъде по-обширен. В Raydafon Technology Group Co., Limited, ние предлагаме пълна услуга за ремонт и възстановяване на нашите цилиндри. Нашата фабрика разполага с оборудването и експертния опит, за да възстанови цилиндър до състояние като нов на малка част от цената на нов цилиндър. Можем също така да осигурим резервен цилиндър, ако ремонтът не е осъществим.

8. Заключение

Работата с оборудване с голям тонаж изисква хидравличен повдигащ цилиндър, който е проектиран за екстремни сили, прецизност и надеждност. От уравнението на силата, което управлява неговия капацитет на повдигане, до анализа на изкълчване, който гарантира неговата стабилност, от уплътнителната система, която съдържа течност под високо налягане до функциите за безопасност, които предпазват от повреда, всеки аспект на цилиндъра е проектиран да отговаря на изискванията на приложението. В Raydafon Technology Group Co., Limited, нашата фабрика разполага с експертизата, оборудването и опита за производство на хидравлични повдигащи цилиндри, които отговарят на най-взискателните изисквания. Ние използваме висококачествени материали, прецизни производствени процеси и строги тестове, за да гарантираме, че всеки цилиндър, който произвеждаме, осигурява надеждна работа и дълъг експлоатационен живот.

Независимо дали проектирате нова система за повдигане с голям тонаж или поддържате съществуваща, ние ви каним да се свържете с нашия технически екип, за да обсъдим вашите изисквания. Ние можем да предоставим подробни продуктови спецификации, инженерни изчисления и поддръжка на приложения. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за индустриална хидравлика по целия свят.

Свържете се с Raydafon Technology Group Co., Limited днесза да обсъдите вашите изисквания за хидравличен повдигащ цилиндър и да откриете как нашите цилиндри могат да се справят с вашите приложения с голям тонаж.
