Какво прави високата тяга от съществено значение за хидравличните повдигащи цилиндри?

В света на тежката промишленост хидравличният повдигащ цилиндър е мускулът зад някои от най-взискателните повдигащи операции. От повдигане на 400-тонни кофи с разтопена стомана в леярна до повдигане на масивни секции на корпуса на кораба в корабостроителница, тези цилиндри са компонентите, които преобразуват хидравличното налягане в грубата линейна сила, необходима за преместване на огромни товари. В основата на тази способност е тягата - силата, която цилиндърът упражнява по своята ос. Но хидравличният повдигащ цилиндър не се определя само от тягата. Това е цялостна система, проектирана да доставя тази тяга надеждно, безопасно и последователно в продължение на хиляди работни цикли. Разбирането на дизайна, материалите и конструкцията на хидравличен повдигащ цилиндър е от съществено значение за инженерите и специалистите по доставките, които трябва да изберат правилния цилиндър за своето приложение.

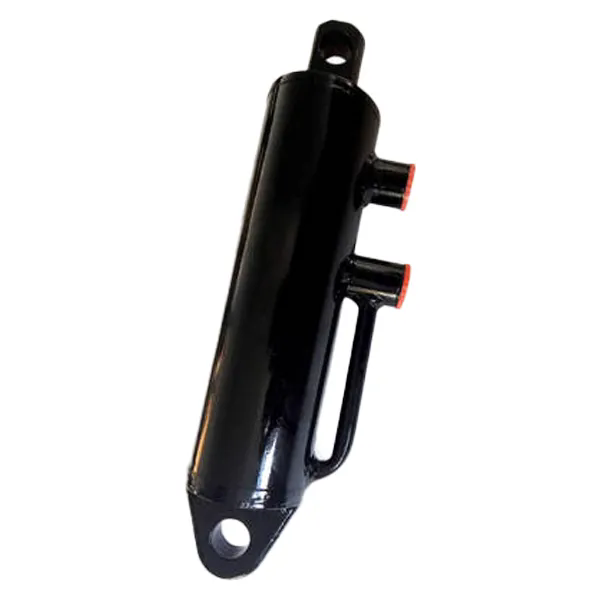

Хидравличният повдигащ цилиндър е устройство, което преобразува хидравличното налягане в линейна сила и движение. Състои се от цилиндър, бутало, бутален прът и уплътнителна система. Когато хидравличната течност се изпомпва в цилиндъра, тя натиска буталото, което кара пръта да се удължава или прибира. Генерираната сила се определя от налягането на течността и площта на буталото. За приложения с голям тонаж тази сила трябва да бъде изключително висока и цилиндърът трябва да бъде проектиран да издържа на произтичащите напрежения без повреда. Тази статия ще разгледа подробно хидравличния повдигащ цилиндър, обяснявайки как той генерира висока тяга, как се съпротивлява на силите, които биха го накарали да се повреди, и как е конструиран да осигурява надеждно обслужване в най-взискателните индустриални среди. Ние също така ще предоставим подробни спецификации и данни за ефективността на нашитеХидравличен повдигащ цилиндърпродукти от нашата фабрика в Raydafon Technology Group Co., Limited.

Съдържание

• 1. Уравнението на тягата: Практическо ръководство за оразмеряване на цилиндър
• 2. Inside the Barrel: A Material Story
• 3. Когато прътите се огъват: Проблемът с изкълчването
• 4. Печатът, който държи всичко заедно
• 5. Безопасност по проект: Какво се случва, когато нещата се объркат
• 6. Съвпадение на цилиндъра с приложението: Рамка за избор
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Уравнението на тягата: Практическо ръководство за оразмеряване на цилиндър

Всеки избор на хидравличен повдигащ цилиндър започва с прост въпрос: колко сила е необходима за преместване на товара? Отговорът се намира в уравнението на тягата: Тяга = Налягане × Площ. Тази формула е в основата на оразмеряването на цилиндъра. Налягането се определя от хидравличната система, обикновено 200-350 бара за тежки приложения. Площта се определя от диаметъра на буталото. Чрез пренареждане на уравнението инженерите могат да изчислят диаметъра на буталото, необходим за постигане на специфична тяга при дадено налягане. Например, ако се изисква тяга от 200 тона при 300 бара, необходимата площ на буталото е 200 000 kg / 300 бара = 667 cm². Съответният диаметър на буталото е приблизително 291 mm. Най-близкият стандартен размер ще бъде 320 мм, което осигурява тяга от 246 тона при 300 бара - удобен запас на безопасност.

Уравнението на тягата е просто, но последиците от него са дълбоки. Това показва, че тягата е пропорционална на квадрата на диаметъра на буталото. Удвояването на диаметъра учетворява тягата. Ето защо хидравличните повдигащи цилиндри с голям тонаж са толкова масивни. Той също така показва, че тягата е пропорционална на налягането. Увеличаването на налягането позволява повече тяга от по-малък цилиндър, но изисква по-здрави материали, по-добри уплътнения и по-здрав дизайн. Таблицата по-долу предоставя бърза справка за оразмеряване на цилиндъра, показваща наличната тяга от различни диаметри на буталото при различни налягания.

В Raydafon нашата фабрика произвежда хидравлични повдигащи цилиндри с диаметър на буталото до 1000 mm и работно налягане до 500 бара. Ние предоставяме на нашите клиенти подробни изчисления на тягата за техните специфични приложения, като вземаме предвид ефективността на цилиндъра и динамичните сили на товара. Това гарантира, че цилиндърът, който доставяме, има достатъчна тяга, за да изпълни необходимата задача безопасно и надеждно.

2. Inside the Barrel: A Material Story

Цилиндърът е съдът под налягане на хидравличния повдигащ цилиндър. Това е безшевна стоманена тръба, която трябва да съдържа хидравличната течност под високо налягане, без да се деформира или спука. Материалът на цевта, дебелината на стената и производственият процес определят нейната здравина. Най-често срещаният материал за цилиндри за високо налягане е безшевна стоманена тръба, изработена от сплави като ST52, E355 или 27SiMn. Тези материали предлагат комбинация от висока якост на опън, добра заваряемост и устойчивост на умора. За екстремни приложения, като тези в офшорни или минни среди, може да се използва неръждаема стомана или специализирани сплави за осигуряване на допълнителна устойчивост на корозия.

Дебелината на стената на цевта се изчислява въз основа на максималното работно налягане, диаметъра и границата на провлачане на материала. Формулата за цилиндър с дебели стени е по-сложна от простата формула за напрежение на обръч, използвана за тънкостенни съдове. Инженерите използват уравненията на Lamé за изчисляване на напрежението в стената на цевта. Цевта обикновено се произвежда чрез хонинговане или шлифоване и полиране с валяк, за да се постигне прецизен вътрешен диаметър и гладка повърхност. Повърхностното покритие е от решаващо значение, защото влияе върху работата и живота на уплътненията на буталата. Грапавата повърхност ще доведе до бързо износване на уплътненията, което ще доведе до течове и преждевременна повреда. Таблицата по-долу обобщава основните свойства на материала и производствените толеранси за нашите варели на хидравличен повдигащ цилиндър.

ПриRaydafon Technology Group Co., Limited, нашата фабрика използва само висококачествени безшевни стоманени тръби от сертифицирани доставчици. Всеки варел се проверява за състав на материала, точност на размерите и повърхностно покритие, преди да влезе в производствената линия. Ние използваме CNC машини за хонинговане, за да постигнем точния вътрешен диаметър и покритие на повърхността, необходими за дълъг живот на уплътнението. След хонинговане цевта преминава през строг процес на почистване за отстраняване на всякакви метални частици или отломки, които биха могли да замърсят хидравличната течност. Това внимание към детайла е това, което гарантира, че нашите хидравлични повдигащи цилиндри могат да издържат на натиска на приложения с голям тонаж.

3. Когато прътите се огъват: Проблемът с изкълчването

Огъването е тихият убиец на хидравличните повдигащи цилиндри. Това се случва, когато натоварването на натиск върху буталния прът превиши критичното натоварване на изкълчване. Прътът не се чупи; огъва се настрани и се проваля катастрофално. Изкривяването е нарушение на стабилността, а не нарушение на якостта. Той се ръководи от формулата на Ойлер, която показва, че критичното натоварване на изкълчване е пропорционално на четвъртата степен на диаметъра на пръта и обратно пропорционално на квадрата на дължината на пръта. Това означава, че малко увеличение на диаметъра на пръта може драстично да увеличи съпротивлението на изкълчване, докато малко увеличение на дължината на хода може драстично да го намали. Например, удвояването на диаметъра на пръта увеличава критичното натоварване на изкълчване с фактор 16. Удвояването на дължината на хода го намалява с фактор 4.

Практическите последици от формулата на Ойлер са значителни. Хидравличен повдигащ цилиндър с дълъг ход и малък диаметър на пръта е силно податлив на изкривяване. Ето защо цилиндрите с висока тяга имат пръти, които са непропорционално големи спрямо диаметъра на буталото. Прътът трябва да е достатъчно голям, за да предава тягата без изкълчване, дори при максимална дължина на удара. В допълнение към диаметъра, материалът на пръта и условията на поддържане също имат значение. Пръчка, изработена от високоякостна стомана с висок модул на еластичност, ще има по-висока устойчивост на изкълчване от прът, направен от материал с по-ниска якост. Начинът, по който прътът се води и поддържа, също влияе върху ефективната дължина на изкълчване. Таблицата по-долу илюстрира връзката между диаметъра на пръта, дължината на хода и критичното натоварване на изкълчване за типичен хидравличен повдигащ цилиндър.

В нашата фабрика ние използваме софтуер за усъвършенствано компютърно инженерство (CAE), за да извършим анализ на изкълчването на всеки хидравличен повдигащ цилиндър, който проектираме. Това ни позволява да оптимизираме диаметъра на пръта и условията на опора, за да осигурим безопасен и надежден дизайн. Ние също така вземаме предвид динамичните ефекти на натоварването, като ударни натоварвания и вибрации, които могат да намалят ефективното натоварване при изкълчване. Нашата цел е да предоставим цилиндър, който не само отговаря на изискванията за тягата, но също така има достатъчна граница на безопасност срещу изкривяване.

4. Печатът, който държи всичко заедно

Уплътнителната система е най-критичният компонент на хидравличен повдигащ цилиндър за предотвратяване на течове. Течът в цилиндър с голям тонаж не е просто неудобство; това е опасност за безопасността и загриженост за околната среда. Уплътненията трябва да съдържат хидравлично масло при налягане до 350 бара или повече, като същевременно издържат на движението на буталото и пръта. Те трябва също така да издържат на екструдиране, което се получава, когато уплътнителният материал се натисне в хлабината между буталото и стената на цилиндъра. Уплътнителната система обикновено се състои от множество компоненти: уплътнение на буталото, уплътнение на пръта, уплътнение на чистачките и водещи пръстени или лагерни ленти. Всяка пломба има специфична функция и е изработена от специфичен материал.

Уплътнението на буталото е основното уплътнение, което предотвратява изтичането на хидравлична течност през буталото. Обикновено това е уплътнение с двойно действие, което може да издържи натиск от двете посоки. Уплътнението на пръта предотвратява изтичането на течност от цилиндъра по пръта. Това е еднодействащо уплътнение, което е проектирано да се справя с натиска от страната на пръта на буталото. Уплътнението на чистачката, известно още като скрепер, премахва мръсотия, прах и други замърсители от пръта, докато се прибира, предотвратявайки навлизането им в цилиндъра. Водещите пръстени или лагерните ленти поддържат буталото и пръта, като поддържат правилно подравняване и предотвратяват контакта метал с метал. Таблицата по-долу обобщава компонентите на уплътнителната система и техните материали.

В Raydafon използваме само висококачествени уплътнения от реномирани производители. Нашата фабрика има богат опит в избора на правилните уплътнителни материали за всяко приложение, като се вземат предвид фактори като вида на хидравличната течност, работната температура, налягането и скоростта на движение. Ние също така предлагаме персонализирани дизайни на уплътнения за специални приложения. Нашите хидравлични повдигащи цилиндри са тествани за течове при максимално работно налягане, преди да бъдат изпратени, като се гарантира, че отговарят на най-високите стандарти за качество и надеждност.

5. Безопасност по проект: Какво се случва, когато нещата се объркат

Дори и най-добре проектираният хидравличен повдигащ цилиндър може да се повреди, ако е подложен на условия извън неговите проектни ограничения или ако поддръжката е пренебрегната. При приложения с голям тонаж повредата може да бъде катастрофална, причинявайки нараняване, смърт и огромни материални щети. Следователно хидравличният повдигащ цилиндър за оборудване с голям тонаж трябва да включва набор от функции за безопасност за предотвратяване на инциденти. Тези характеристики включват клапани за задържане на товара, пилотно управлявани възвратни клапани, клапани за освобождаване на налягането и механични заключващи устройства. Всяка от тези функции осигурява слой на защита срещу различни режими на отказ.

Вентилът за задържане на товара е критичен предпазен компонент, който предотвратява падането на товара, ако хидравличен маркуч или фитинг се повреди. Това е възвратен клапан с пилотно управление, който позволява поток в цилиндъра, но блокира изтичането навън, освен ако не се приложи пилотно налягане. Това означава, че ако хидравличната линия се скъса, товарът ще остане на мястото си, задържан от клапана. Предпазен клапан предпазва цилиндъра от свръхналягане, като отваря и изпуска течност, ако налягането надвиши зададената граница. Механично заключващо устройство, като предпазна гайка или механична ключалка, осигурява положителен механичен ограничител, който предотвратява падането на товара, дори ако хидравличната система се повреди напълно. Таблицата по-долу обобщава функциите за безопасност и техните функции.

В нашата фабрика ние проектираме нашите хидравлични повдигащи цилиндри с безопасност като първи приоритет. Ние интегрираме клапани за задържане на товара и клапани за освобождаване на налягането като стандартни характеристики на всички цилиндри с голям тонаж. Предлагаме и допълнителни механични заключващи устройства за приложения, където се изисква най-високо ниво на безопасност. Нашият инженерен екип може да ви помогне да изберете правилните функции за безопасност за вашето конкретно приложение и да гарантира, че вашата система за повдигане отговаря на всички съответни стандарти и разпоредби за безопасност.

6. Съвпадение на цилиндъра с приложението: Рамка за избор

Изборът на правилния хидравличен повдигащ цилиндър за приложение с голям тонаж изисква систематичен подход, който отчита натоварването, хода, скоростта, околната среда и изискванията за безопасност. Следващата рамка предоставя ръководство стъпка по стъпка за процеса на подбор. Първата стъпка е да се определи необходимата тяга. Това се изчислява от теглото на товара, триенето в системата и всякакви динамични сили. Обикновено се прилага коефициент на безопасност от 1,5 до 2,0. Втората стъпка е да се определи необходимия ход. Това е разстоянието, на което товарът трябва да бъде преместен. Третата стъпка е да се определи работното налягане. Това обикновено се определя от хидравличния агрегат, но може да се оптимизира за приложението. Четвъртата стъпка е да изберете диаметър на буталото и диаметър на пръта, които отговарят на изискванията за натиск и изкривяване. Петата стъпка е да изберете вида на монтажа и функциите за безопасност.

Таблицата по-долу предоставя матрица за избор за обичайни приложения с голям тонаж. Той изброява типичните изисквания за тяга, ход и налягане, заедно с препоръчителните спецификации на цилиндъра.

В Raydafon Technology Group Co., Limited имаме богат опит в доставката на хидравлични повдигащи цилиндри за всички тези приложения. Нашата фабрика има възможност да произвежда цилиндри по поръчка, за да отговори на специфичните изисквания на всеки проект. Ние работим в тясно сътрудничество с нашите клиенти, за да разберем тяхното приложение и да предоставим оптималния дизайн на цилиндъра, материалите и функциите за безопасност. Нашият технически екип е на разположение, за да помогне с процеса на подбор и да предостави подробна инженерна поддръжка.

7. Често задавани въпроси (FAQ)

Въпрос 1: Каква е максималната тяга, която може да генерира един хидравличен повдигащ цилиндър?

Отговор: Максималната тяга зависи от диаметъра на буталото и работното налягане. Нашите стандартни цилиндри могат да генерират до 2000 тона тяга. Въпреки това, ние можем да произведем цилиндри по поръчка с дори по-висок капацитет на тягата, ако е необходимо. Тягата се изчислява като налягане × площ, така че увеличаването на налягането или площта на буталото ще увеличи тягата. Практическата граница се определя от здравината на материалите и размера на цилиндъра.

Въпрос 2: Как да изчисля необходимата тяга за моето приложение с хидравличен повдигащ цилиндър?

Отговор: За да изчислите необходимата тяга, трябва да определите общото натоварване, което цилиндърът трябва да премести. Това включва теглото на обекта, триенето в системата и всякакви динамични сили от ускорение или забавяне. След като получите общото натоварване, можете да изчислите необходимото налягане по формулата: Налягане = Сила / Площ. Трябва също така да включите коефициент на безопасност, обикновено от 1,5 до 2,0, за да отчетете неочакваните натоварвания. Нашият инженерен екип може да ви помогне с изчислението за вашето конкретно приложение.

Въпрос 3: Каква е връзката между тягата и изкълчването в хидравличен повдигащ цилиндър?

Отговор: Тягата и изкълчването са пряко свързани. Тягата е силата на натиск, която цилиндърът упражнява върху пръта. Ако тази сила надвиши критичното натоварване на изкълчване на пръта, прътът ще се огъне и ще се повреди. Ето защо цилиндрите с висока тяга изискват по-големи диаметри на пръта. Критичното натоварване на изкълчване се увеличава с четвъртата степен на диаметъра на пръта, така че увеличаването на диаметъра на пръта е много ефективен начин за увеличаване на съпротивлението на изкълчване. В нашата фабрика използваме усъвършенстван CAE софтуер за извършване на анализ на изкълчване на всеки дизайн на цилиндър.

Въпрос 4: Колко често трябва да се проверява хидравличен повдигащ цилиндър?

Отговор: Честотата на проверките зависи от приложението и условията на работа. За критични приложения препоръчваме визуална проверка всеки ден, подробна проверка всеки месец и пълен ремонт на всеки 2-3 години или след определен брой работни часове. Проверката трябва да включва проверка за течове, проверка на състоянието на повърхността на пръта, проверка на хидравличната течност за замърсяване и тестване на функциите за безопасност. Редовната проверка и поддръжка са от съществено значение за осигуряване на безопасна и надеждна работа на цилиндъра.

Въпрос 5: Може ли хидравличен повдигащ цилиндър да бъде ремонтиран или трябва да бъде сменен?

Отговор: В много случаи хидравличният повдигащ цилиндър може да бъде ремонтиран. Най-често срещаните ремонти са смяна на уплътненията и повторно хромиране или смяна на пръта. Ако цевта е повредена или прътът е огънат, ремонтът може да бъде по-обширен. В Raydafon Technology Group Co., Limited, ние предлагаме пълна услуга за ремонт и възстановяване на нашите цилиндри. Нашата фабрика разполага с оборудването и експертния опит, за да възстанови цилиндър до състояние като нов на малка част от цената на нов цилиндър. Можем също така да осигурим резервен цилиндър, ако ремонтът не е осъществим.

8. Заключение

Високата тяга е от съществено значение за хидравличните повдигащи цилиндри, защото това е силата, която движи товара, силата, която трябва да се контролира за безопасност, и силата, която определя способността на цилиндъра да изпълнява функцията си. Без достатъчна тяга хидравличният повдигащ цилиндър или не може да върши работата си, или представлява опасност за хората и оборудването около него. Конструктивните характеристики, които позволяват висока тяга – голяма площ на буталото, високо работно налягане, здрава конструкция на пръта и усъвършенствани уплътнителни системи – всички са проектирани да работят заедно, за да осигурят силата, която изискват приложения с голям тонаж. В Raydafon Technology Group Co., Limited, нашата фабрика разполага с опит и оборудване за производство на хидравлични повдигащи цилиндри, които отговарят на най-взискателните изисквания за тяга. Ние използваме висококачествени материали, прецизни производствени процеси и строги тестове, за да гарантираме, че всеки цилиндър, който произвеждаме, осигурява надеждна работа и дълъг експлоатационен живот.

Независимо дали проектирате нова система за повдигане с голям тонаж или надграждате съществуваща, ние ви каним да се свържете с нашия технически екип, за да обсъдим вашите изисквания. Ние можем да предоставим подробни продуктови спецификации, инженерни изчисления и поддръжка на приложения. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за индустриална хидравлика по целия свят.

Свържете се с Raydafon Technology Group Co., Limited днесза да обсъдите вашите изисквания за хидравличен повдигащ цилиндър и да откриете как нашите цилиндри с висока тяга могат да се справят с вашите приложения с голям тонаж.
