Какви производствени процеси осигуряват висока точност на прецизните зъбни колела?

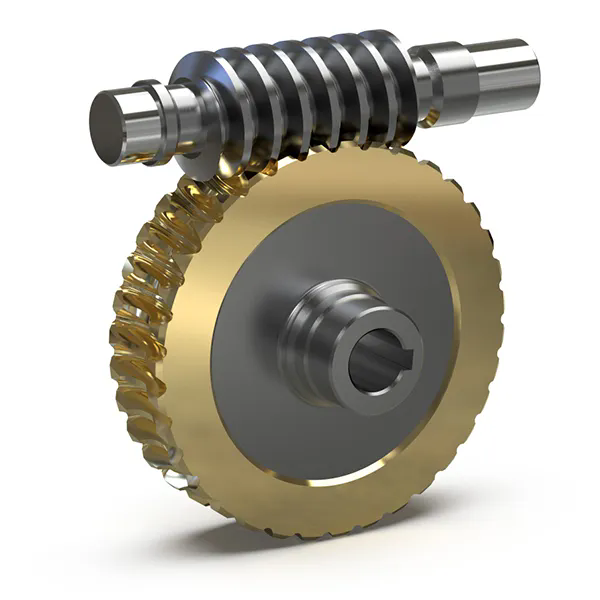

Прецизни предавкиса гръбнакът на безброй промишлени приложения, от автомобилни трансмисии и аерокосмически задвижващи механизми до роботика и вятърни турбини. Точността на тези предавки пряко влияе върху ефективността на системата, шума, вибрациите и експлоатационния живот. Но какви производствени процеси гарантират високата точност, необходима за тези взискателни приложения? Отговорът се крие в внимателно организирана последователност от машинна обработка, топлинна обработка и довършителни операции, всяка от които допринася за крайната геометрия и целостта на повърхността на зъбното колело. В Raydafon Technology Group Co., Limited, нашата фабрика произвежда прецизни зъбни колела повече от две десетилетия и сме усъвършенствали нашите процеси, за да постигнем качествени степени на зъбни колела до DIN 5 или AGMA 12, с отклонения в профила на зъбите от по-малко от 2 микрометра. Тази статия ще изследва ключовите производствени процеси – от подготовката на заготовката до крайната проверка – които позволяват производството на високопрецизни зъбни колела, и ще споделим техническите параметри и мерките за контрол на качеството, които са в основата на нашия успех.

Пътят към прецизна предавка с висока точност започва с задълбочено разбиране на функционалните изисквания на предавката: въртящ момент, скорост, натоварване и работна среда. Въз основа на тези параметри ние избираме подходящия материал – обикновено висококачествени легирани стомани като 20CrMnTi, 18CrNiMo7-6 или SAE 8620 – и след това прилагаме последователност от процеси, които включват: коване или механична обработка на заготовката, фрезоване или оформяне на зъбите, топлинна обработка за подобряване на здравината и устойчивостта на износване и финално шлайфане за постигане на крайната геометрия и повърхностно покритие. Всяка от тези стъпки трябва да бъде строго контролирана, със специфични параметри на рязане, скорости на смилане и протоколи за инспекция, за да се гарантира, че крайният Precision Gear отговаря или надвишава изискваните спецификации. В това изчерпателно ръководство ще разбием всеки процес, ще предоставим подробни спецификации и данни за толеранси и ще подчертаем критичната роля на метрологията за осигуряване на висока точност. Ние също така ще споделим полеви примери и най-добри практики от обширния опит на нашата фабрика в индустрията за съоръжения.

Съдържание

• 1. Защо фрезоването на зъбни колела е основен процес за прецизно производство на зъбни колела?
• 2. Как шлайфането на зъбни колела постига най-високи нива на точност и завършеност на повърхността?
• 3. Какви са ключовите технически спецификации на нашето производство на прецизни зъбни колела?
• 4. Как метрологията и контролът на качеството гарантират точността на прецизните зъбни колела?
• Често задавани въпроси (FAQ)
• Заключение и консултация за персонализирано оборудване

Защо фрезоването на зъбни колела е основен процес за прецизно производство на зъбни колела?

Фрезоването на зъбни колела е един от най-широко използваните и универсални процеси за генериране на зъби на зъбни колела. В този процес въртяща се плоча, която по същество е цилиндричен инструмент със спирални режещи зъби, се подава през въртяща се заготовка на зъбно колело, като постепенно се нарязват пространствата между зъбите. Фрезоването е в състояние да произвежда зъбни колела от всякакъв вид, включително цилиндрични, спираловидни и червячни зъбни колела, с висока степен на точност и производителност. За прецизно зъбно колело процесът на фрезоване е първата критична стъпка в дефинирането на профила на зъбите. Точността на плочата, твърдостта на машината и изборът на параметри на рязане влияят на първоначалното качество на предавката. В нашата фабрика използваме CNC машини за фрезоване с електронна синхронизация на скоростната кутия, което позволява прецизно управление на плочата и въртенето на детайла, постигайки точност на преднината от +/- 0,005 mm на 100 mm ширина на челото.

Ключови фактори за постигане на висока точност при фрезоване на зъбни колела:

• Качество на плота:Плочата трябва да бъде произведена с висока точност, обикновено клас AA или по-добра, с точност на профила от +/- 2 микрометра. Нашата фабрика използва котлони, покрити с TiAlN или AlCrN, за да осигури постоянна производителност на рязане и удължен живот на инструмента, което пряко влияе върху консистенцията на профила на зъбите на зъбното колело.
• Коравина на машината и термична стабилност:Машината за фрезоване трябва да е твърда, за да издържа на силите на рязане без деформация, което би компрометирало точността. Нашите машини разполагат с чугунена основа с усъвършенствани системи за термична компенсация, които поддържат геометрията на машината дори при продължителни работи.
• Параметри на рязане:Скоростта на рязане, скоростта на подаване и дълбочината на рязане трябва да бъдат оптимизирани за конкретния материал. За типична заготовка за зъбни колела от 20CrMnTi се използват скорост на рязане от 80-120 m/min и скорост на подаване от 1-2 mm/rev, за да се постигне баланс между производителност и точност. Инженерите по процесите на нашата фабрика използват симулационен софтуер, за да определят оптималните параметри за всеки тип зъбно колело.
• Охлаждаща течност и смазване:Правилното прилагане на охлаждащата течност е от съществено значение за контролиране на генерирането на топлина, което може да причини топлинно разширение и да повлияе на геометрията на зъбите. Ние използваме охлаждаща система с високо налягане, която доставя 50 бара охлаждаща течност директно в зоната на рязане, осигурявайки ефективно евакуиране на стружките и контрол на температурата.

Практически пример от нашето производство на зъбни колела за автомобилни трансмисии илюстрира важността на точността на фрезоване. Произвеждахме спираловидно зъбно колело с модул от 2,5 и 32 зъба, изискващо отклонение в профила на зъбите по-малко от 3 микрометра. Чрез използването на първокласен плот за готвене и оптимизирането на параметрите на рязане постигнахме отклонение на профила от 2,5 микрометра в етапа на фрезоване, което беше в границите на допустимите отклонения. Това означава, че последващият етап на смилане изисква по-малко отстраняване на материал, намалявайки общото време на цикъла и удължавайки живота на шлифовъчния диск. Следователно внимателният контрол на процеса на фрезоване е не само от съществено значение за точността, но също така допринася за цялостната ефективност на производството.

След фрезоване зъбното колело обикновено се термично обработва, за да се постигне необходимата твърдост и здравина. Самият процес на фрезоване обаче води до грапавост на повърхността от около Ra 1,6-3,2 микрометра, което е приемливо за много приложения, но не е достатъчно за високопрецизни зъбни колела. Следователно фрезоването обикновено е последвано от довършителен процес, като бръснене или шлайфане, за да се постигне крайна прецизност. Независимо от това, процесът на фрезоване поставя основата за целия процес на производство на зъбни колела. Лошата операция на фрезоване не може да бъде напълно коригирана чрез последващи довършителни операции, което прави контрола на процеса на фрезоване основно изискване за високоточно производство на прецизни зъбни колела.

Как шлайфането на зъбни колела постига най-високи нива на точност и завършеност на повърхността?

Когато се изискват най-високи нива на точност и покритие на повърхността, шлифоването на зъбни колела е процесът на избор. Шлифоването на зъбни колела използва въртящо се шлифовъчно колело, обикновено изработено от керамика или кубичен борен нитрид (CBN), за отстраняване на тънък слой материал от зъбите на зъбните колела след топлинна обработка. Този процес коригира всички изкривявания, причинени от топлинна обработка, и постига крайния профил на зъбите, оловото и повърхността. За прецизно зъбно колело с качествен клас DIN 5 или AGMA 12 шлайфането е от съществено значение. Нашата фабрика използва машини за шлайфане на профили с ЦПУ, които могат да постигнат отклонение на профила на зъбите от +/- 1,5 микрометра, отклонение от +/- 2 микрометра и грапавост на повърхността от Ra 0,2-0,4 микрометра. Тези нива на точност са необходими за високоскоростни приложения с голямо натоварване, като аерокосмически трансмисии и роботика.

Ключови фактори за постигане на висока точност при шлайфане на зъбни колела:

• Избор на шлифовъчно колело:Шлифовъчното колело трябва да бъде съобразено с материала на зъбното колело и необходимото покритие. За твърди материали (58-62 HRC) използваме колела от CBN с витрифицирана връзка, които осигуряват отлично запазване на формата и ниско износване. За по-меки материали се използват керамични колела. Колелото се обработва с помощта на диамантена ролка, за да се гарантира, че има правилен профил и острота.
• Параметри на смилане:Скоростта на смилане, дълбочината на рязане и скоростта на подаване се контролират внимателно. За финалния проход използваме малка дълбочина на рязане (0,01-0,02 mm) и бавна скорост на подаване, за да постигнем желаното покритие на повърхността и да избегнем термично увреждане на зъба на зъбното колело. Охлаждаща течност под високо налягане (до 80 бара) се насочва към зоната на смилане, за да намали генерирането на топлина и да отмие стружките от смилането.
• Измерване в процеса:Нашите шлифовъчни машини са оборудвани със системи за измерване в процеса, които непрекъснато измерват дебелината на зъбите на зъбното колело по време на шлайфане. Когато дебелината на зъбите достигне желаната стойност, машината спира автоматично, като гарантира, че зъбното колело не е прешлифовано. Тази характеристика е критична за постигане на тесни толеранси на размерите.
• Термична компенсация:Шлифоването генерира топлина, която може да доведе до разширяване на предавката и машината, което се отразява на точността. Нашите машини имат системи за термична компенсация, които следят температурата на шпиндела, детайла и околната среда и съответно регулират параметрите на смилане, за да поддържат точността.

Казус от практика на производител на скоростни кутии за вятърни турбини подчертава важността на шлайфането на зъбни колела. Производителят изисква голямо спираловидно зъбно колело с модул от 8 и 80 зъба, с ниво на качество AGMA 12. Предавката трябваше да издържа на висок въртящ момент и големи циклични натоварвания, така че точността беше от първостепенно значение. Нашата фабрика шлифова зъбното колело с помощта на CBN колело на CNC профилна шлифовъчна машина. Крайното зъбно колело имаше отклонение на профила от 1,2 микрометра, отклонение на оловото от 1,8 микрометра и грапавост на повърхността от Ra 0,25 микрометра. Механизмът беше успешно инсталиран във вятърната турбина и работи с отлична производителност повече от пет години. Производителят съобщи, че високата точност на предавката е допринесла за 3% увеличение на ефективността на турбината.

В допълнение към профилното шлайфане, ние предлагаме и суперфинишни операции като хонинговане или прилепване за зъбни колела, които изискват възможно най-високо качество на повърхността и намаляване на шума. При хонинговането се използва инструмент с форма на зъбно колело с абразивни камъни за отстраняване на малко количество материал и подобряване на повърхностното покритие до Ra 0,1 микрометра или по-добро. Това е особено полезно за предавки, използвани в електрически превозни средства, където намаляването на шума е критично. Процесът на шлайфане, съчетан с тези суперфинишни операции, ни позволява да произвеждаме прецизни съоръжения, които отговарят на най-взискателните спецификации. В Raydafon ние продължаваме да инвестираме в най-новата технология за шлифоване, включително CBN шлифовъчни дискове и интелигентен контрол на процеса, за да поддържаме конкурентното си предимство в производството на зъбни колела с висока точност.

Какви са ключовите технически спецификации на нашето производство на прецизни зъбни колела?

Raydafon Technology Group Co., Limited предлага всеобхватни възможности за производство на прецизни зъбни колела, покриващи широка гама от видове, размери и степени на точност на зъбни колела. Нашите производствени възможности включват спираловидни, цилиндрични, конусни, червячни и планетарни зъбни колела с модули от 0,5 до 20 и диаметри от 10 mm до 1500 mm. Таблицата по-долу обобщава ключовите технически спецификации и постижимите нива на точност за нашето производство на Precision Gear. Всички стойности се основават на нашите стандартни процедури за контрол на качеството и се наблюдават непрекъснато, за да се осигури съответствие с международните стандарти като DIN, AGMA и ISO.

В допълнение към стандартните спецификации, нашата фабрика предлага няколко допълнителни функции за подобряване на производителността на Precision Gear. Те включват: модификации на профила (увенчаване и релеф на върха) за оптимизиране на разпределението на натоварването и намаляване на шума; специални повърхностни обработки като фосфатиране, азотиране или DLC покритие за подобрена устойчивост на износване; и персонализирани материали за специфични приложения (напр. неръждаема стомана за корозивни среди или Inconel за приложения при високи температури). Ние също така предоставяме пълна услуга за проектиране на съоръжения, включително структурен анализ, анализ на контактни модели и NVH (шум, вибрации и грубост) оптимизация.

Нашата система за контрол на качеството се основава на ISO 9001:2015 и IATF 16949:2016 за автомобилни приложения. Всяко прецизно зъбно колело е подложено на цялостен режим на инспекция, който включва проверки на размерите, анализ на зъбното колело и, когато е необходимо, безразрушителен тест (NDT), като инспекция с магнитни частици или ултразвуков тест. Резултатите от проверката се записват в подробен доклад, който придружава пратката с оборудването. Нашата фабрика вRaydafon Technology Group Co., Limitedразполага със специална метрологична лаборатория, оборудвана с най-новото оборудване за проверка, включително център за измерване на зъбни колела Klingelnberg P65, CMM Zeiss и тестер за грапавост на повърхността. Тази инвестиция в метрология гарантира, че всяка прецизна предавка, която произвеждаме, отговаря на определените изисквания за точност и предоставя на нашите клиенти увереността, от която се нуждаят за техните критични приложения.

Как метрологията и контролът на качеството гарантират точността на прецизните зъбни колела?

Производството на прецизни зъбни колела с висока точност е невъзможно без стриктна метрология и качествен контрол на всеки етап от производството. Точността на зъбното колело се определя от набор от параметри, включително профил на зъбите, преднина, стъпка и биене, всички от които трябва да бъдат измерени и контролирани. В нашата фабрика сме внедрили цялостна система за контрол на качеството, която започва с проверка на суровините и се простира през всяка производствена стъпка до крайната проверка. Ядрото на нашата система за контрол на качеството е използването на усъвършенствани инструменти за измерване на зъбни колела, като анализатори на зъбни колела и координатни измервателни машини (CMM), които осигуряват много точни измервания на всички параметри на зъбни колела. Тези инструменти са калибрирани по международни стандарти и се управляват от квалифицирани техници по метрология. Данните, получени от тези измервания, се използват не само за приемане или отхвърляне на зъбни колела, но и за контрол на процеса, което ни позволява да идентифицираме тенденциите и да направим корекции в производствения процес, преди частите да излязат извън допустимите граници.

Ключови аспекти на нашата система за метрология и контрол на качеството за Precision Gear:

• Проверка на входящия материал:Всяка партида суровина се тества за химичен състав, твърдост и микроструктура с помощта на спектрометър и металургичен микроскоп. Това гарантира, че материалът отговаря на определения клас и е подходящ за производствения процес.
• Измерване в процеса:По време на фрезоване и шлифоване ние използваме системи за измерване в процеса, които осигуряват обратна връзка в реално време за дебелината на зъбите на зъбното колело. Това ни позволява незабавно да открием и коригираме всякакви отклонения, предотвратявайки производството на части за скрап.
• Краен анализ на предавката:След завършване на всички производствени операции, всяко прецизно зъбно колело се проверява на анализатор на зъбни колела. Анализаторът измерва профила на зъбите, изпреварването, стъпката и биенето и изчислява степента на качество на предавката според стандартите DIN или AGMA. Резултатите от измерването се сравняват с определените толеранси и всяко зъбно колело, което попада извън диапазона на толеранс, се отхвърля.
• Статистически контрол на процеса (SPC):Ние използваме SPC за наблюдение на ключови параметри на процеса във времето. Това ни позволява да идентифицираме тенденции, които биха могли да показват развиващ се проблем, като износване на инструмента или дрейф на машината, и да предприемем коригиращи действия, преди да бъдат произведени части извън спецификацията.

Скорошен пример от нашето производство на аерокосмически предавки илюстрира важността на метрологията. Зъбните колела трябваше да отговарят на стандартите за качество AGMA 13, с отклонение в профила на зъбите по-малко от 1 микрометър. За да постигнем това, внедрихме многоетапен протокол за инспекция: след фрезоване зъбните колела бяха проверени с помощта на анализатор на зъбни колела, за да се провери профилът и преднината. След термична обработка, зъбните колела бяха проверени отново, за да се провери за изкривяване. По време на шлайфане, уред за измерване непрекъснато наблюдава дебелината на зъбите. След окончателното смилане зъбните колела бяха проверени на високоточен анализатор на зъбни колела (Klingelnberg P65). Окончателната проверка показа, че всички зъбни колела отговарят на определения толеранс, с отклонение на профила от 0,8 микрометра. Тези данни бяха събрани в подробен доклад от инспекцията, който беше предоставен на клиента, като му даде увереност, че зъбните колела отговарят на техните строги изисквания.

Нашата фабрика в Raydafon Technology Group Co., Limited също предлага услуга за измерване за клиенти, които изискват проверка от трета страна на точността на предавките. Ние можем да измерим зъбни колела, предоставени от клиента, и да предоставим подробен отчет за тяхната точност, включително всички съответни параметри. Тази услуга е особено полезна за клиенти, които оценяват качеството на зъбни колела от множество доставчици или които разработват нови дизайни на зъбни колела и трябва да валидират своите прототипи. Като инвестираме в най-съвременно метрологично оборудване и непрекъснато обучаваме нашия персонал по метрология, ние гарантираме, че нашето прецизно оборудване винаги отговаря на най-високите нива на точност. Този ангажимент за качество е крайъгълен камък на нашата репутация в индустрията за производство на съоръжения.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между зъбофрезирането и оформянето на зъбни колела по отношение на точността?

Отговор: Както фрезоването, така и оформянето са процеси за генериране на зъбни колела, но те се различават по начина, по който инструментът взаимодейства с детайла. Фрезоването е непрекъснат процес, който обикновено е по-бърз и по-продуктивен, но може да остави леки грешки в хода поради ъгъла на спиралата на плота. Оформянето, от друга страна, е периодичен процес, който може да произведе зъбни колела с много ниски водещи грешки, което го прави подходящ за зъбни колела с тясна челна ширина или където се изисква висока точност на преднината. За прецизни зъбни колела с висока точност фрезоването обикновено е последвано от шлайфане, докато оформянето може да се използва като окончателен процес на рязане за зъбни колела с умерени изисквания за точност. Нашата фабрика избира оптималния процес въз основа на геометрията на зъбното колело и изискваната степен на точност.

Въпрос 2: Може ли смилането да коригира всички грешки, въведени от предишни процеси?

Отговор: Шлифоването е много ефективен процес за коригиране на грешки като отклонения в профила, грешки на водещото място и отклонение. Той обаче не може да коригира груби грешки като липсващи зъби или сериозни грешки във формата на зъбите, причинени от дефектен плот или неправилна настройка на инструмента. Освен това шлайфането премахва само малко количество материал (обикновено 0,05-0,15 mm на страна), така че грешките, по-големи от допустимото за смилане, не могат да бъдат коригирани. Следователно, процесите на фрезоване и топлинна обработка трябва да бъдат добре контролирани, за да се гарантира, че въведените грешки са в рамките на способността за смилане. Системата за контрол на процеса на нашата фабрика гарантира, че това е така, така че смилането винаги е ефективно.

Въпрос 3: Какъв е типичният толеранс за прецизно зъбно колело след шлайфане?

Отговор: Толерансът за прецизно зъбно колело зависи от приложението и изискваната степен на качество. За зъбно колело DIN 5 (AGMA 12) типичните допустими отклонения са: отклонение на профила +/- 1,5-2,0 микрометра, отклонение на предния ход +/- 2,0-3,0 микрометра и отклонение на стъпката +/- 0,5-1,0 микрометра. За DIN 4 (AGMA 13) допустимите отклонения са още по-строги: отклонение на профила +/- 1,0-1,5 микрометра, отклонение на оловото +/- 1,5-2,0 микрометра и отклонение на стъпката +/- 0,3-0,5 микрометра. Нашата фабрика може да постигне тези допуски на нашите CNC шлифовъчни машини и ние предоставяме изчерпателен доклад за измерване с всяка предавка.

Въпрос 4: Как гарантирате точността на оборудването за проверка на съоръженията?

Отговор: Точността на нашето оборудване за проверка на зъбни колела се гарантира чрез стриктна програма за калибриране. Всички наши анализатори на зъбни колела и CMM се калибрират ежегодно от акредитирани лаборатории за калибриране, като се използват проследими стандарти. В допълнение, ние използваме главни зъбни колела и артефакти за калибриране, за да проверяваме ефективността на измервателните машини на седмична база. Нашата метрологична лаборатория е с контролирана температура до 20 +/- 1°C, за да се сведе до минимум ефектът от термичното разширение върху измерванията. Ние също така участваме в междулабораторни програми за сравнение, за да потвърдим точността на резултатите от нашите измервания. Този строг подход гарантира, че нашето оборудване за проверка винаги дава точни и надеждни резултати.

Въпрос 5: Предлага ли Raydafon Technology Group Co., Limited услуги по проектиране на оборудване и прототипиране по поръчка?

Отговор: Да, ние предоставяме цялостно проектиране на съоръжения и услуги за създаване на прототипи. Нашият инженерен екип може да работи с вас за проектиране на прецизна предавка, която отговаря на вашите специфични изисквания за производителност, включително избор на материал, геометрия на зъбите и топлинна обработка. Използваме усъвършенстван софтуер за проектиране на зъбни колела, за да симулираме производителността на зъбните колела при натоварване и можем да произведем прототипни зъбни колела за тестване и валидиране. След като прототипът бъде одобрен, можем да разширим мащаба до пълно производство, използвайки нашите високоточни производствени процеси. Ние предлагаме бързи срокове за изпълнение на прототипи и конкурентни цени за производствени количества. Свържете се с нашия инженерен екип, за да обсъдим вашите нужди от дизайн на съоръжения.

Заключение: Производство на прецизни зъбни колела чрез съвършенство на процеса

Производството на прецизни зъбни колела с висока точност е сложно начинание, което изисква комбинация от усъвършенствани процеси, внимателен контрол на процеса и стриктна метрология. От фрезоване до шлайфане и от топлинна обработка до окончателна проверка, всяка стъпка трябва да бъде изпълнена с прецизност, за да се постигнат необходимите допуски. В Raydafon Technology Group Co., Limited нашата фабрика си е изградила репутация за отлични постижения в производството на прецизни зъбни колела, движена от нашите инвестиции в най-съвременно оборудване, нашата квалифицирана работна сила и нашия ангажимент за качество. Нашите възможности обхващат широка гама от видове, размери и степени на точност и ние сме посветени на предоставянето на нашите клиенти на съоръжения, които отговарят на най-взискателните спецификации.

Ако имате изискване за високоточно прецизно оборудване,свържете се с Raydafon Technology Group Co., Limited днесза консултация. Нашият инженерен екип ще работи с вас, за да разбере вашето приложение и да предостави персонализирано решение, от проектирането до доставката. Ние предлагаме конкурентни цени, бързи срокове за доставка и пълен набор от услуги за поддръжка, включително избор на материали, оптимизация на дизайна и инспекция след производството.Заявете вашата безплатна консултация за прецизни съоръжения сега от Raydafon Technology Group Co., Limited и изпитайте качеството и надеждността на нашето производство на прецизни съоръжения.
