SWC-WH без гъвкаво заваряване тип универсален съединител

SWC-WH без гъвкаво заваряване тип универсален съединител

SWC-WH на Raydafon без гъвкаво заваряване Тип универсален съединител Нееластични заварени универсални съединители използват заварени връзки, за да осигурят надеждно предаване, което ги прави надежден избор за приложения с високо натоварване като металургично и минно оборудване. Ние сме производител на физически съединители в Китай. Като надежден производител, ние предлагаме стабилни доставки и можем да приспособим детайлите към спецификациите на вашето оборудване. За подробности относно цените, моля, свържете се директно с нас.
Заварена скоба · Без гъвкав елемент · Готов за OEM

SWC-WH без гъвкаво заваряване Тип универсален съединител заТежкотоварни задвижващи валове

Твърд карданен съединител от заваръчен тип, предназначен за валцувани мелници, кранове, минни и металургични задвижвания. Заварената скоба премахва разхлабването на болтовата връзка. Прецизните иглени лагери поддържат ниско триене. Диаметър на отвора 100–550 mm, въртящ момент до 710 kN·m, легирана стомана 35CrMo, производство по ISO 9001 в Нинбо, Китай.

отвор100 – 550 мм
Номинален въртящ момент1,25 – 710 kN·m
Ъгъл на сгъване15° – 25°
Материал35CrMo стомана
MOQ1 бр
Време за изпълнение15 – 30 дни

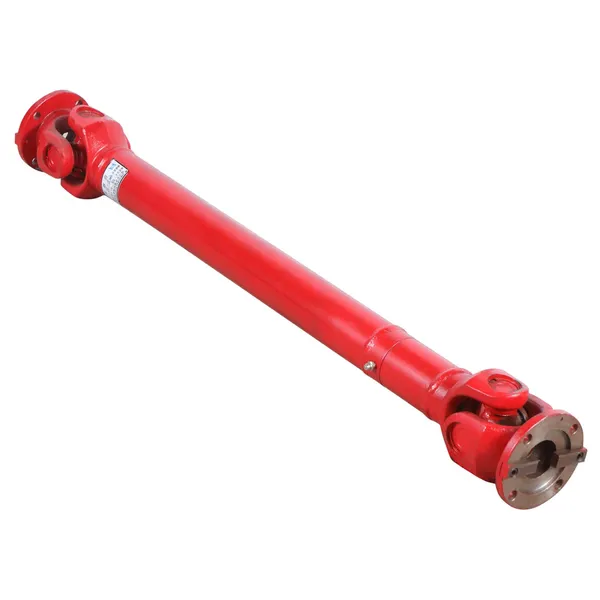

SWC-WH without flex welding type universal coupling welded yoke product photo

01Какво представлява SWC-WH без универсален съединител тип Flex Welding?

SWC-WH е aтвърдо универсално съединениекойто предава въртящ момент чрез заварена вилка и централен кръст, работещ върху прецизни иглени лагери. За разлика от гъвкавите съединители, той съдържабез еластичен елемент, така че няма гума, няма пружинен пакет и няма компенсиращ гъвкав елемент, който да се износва. Това го прави предпочитан избор, когато шофирането изисквависок въртящ момент, висока устойчивост на удар и дълъг експлоатационен живота не торсионно затихване.

Заварената скоба е основната разлика от конструкциите с болтова скоба. При продължителна вибрация, болтовите съединения могат да се разхлабят, причинявайки раздразнение, луфт и евентуално повреда. Заваряването премахва напълно този режим на повреда. За купувачи снабдяванеуниверсални съединители за индустриални задвижващи валове, това означава по-малко спирания за поддръжка и по-ниски общи разходи за притежание през целия експлоатационен живот на съединителя.

Ако вашето приложение се нуждае от устойчивост на усукване вместо твърдост, сравнете го сSWC-BH стандартен гъвкав тип заваряванеили дълъг обхватSWC-CH дълъг гъвкав тип заваряване, които добавят гъвкав елемент между двата ярема.

02SWC-WH Технически спецификации: Диапазон на отвор, въртящ момент и несъосност

Таблицата по-долу изброява всеки стандартен размер от серията SWC-WH. Използвайте го, за да съответства на вашия диаметър на вала, необходимия номинален въртящ момент и наличната монтажна дължина, преди да поискате оферта. Персонализирани отвори, шпонкови канали и дължини се предлагат при поискване.

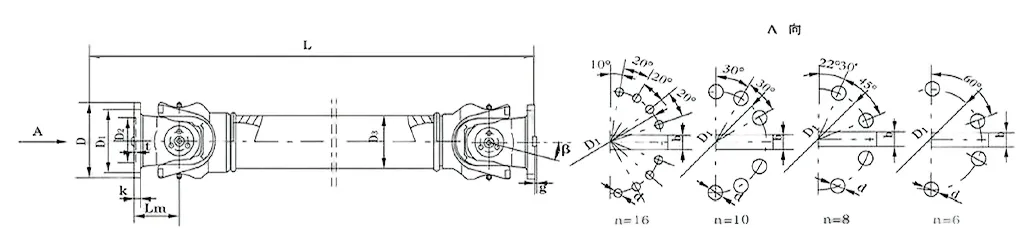

SWC-WH без гъвкаво заваряване тип универсален куплунг — Пълна таблица с размери
Модел D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Инерция (kg·m²) Тегло (кг)
Lmin +100 мм Lmin +100 мм
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Само ъглови

SWC-WH компенсира ъглово отклонение до 15°–25°. За аксиално движение го свържете с плъзгащ се шлицов вал.

Избор на въртящ момент

Приложете коефициент на обслужване от 1,5–2,5 върху номиналния въртящ момент в зависимост от нивото на удара и работния цикъл.

Съгласуване на отвора

Стандартни отвори D1 js11 / D2 H7, изброени по-горе. Предлагат се персонализирани стъпаловидни или шлицови отвори.

Алтернатива на фланеца

Ако вашият вал използва интерфейс с фланец, вижтеТип фланец SWC-WFв същата серия.

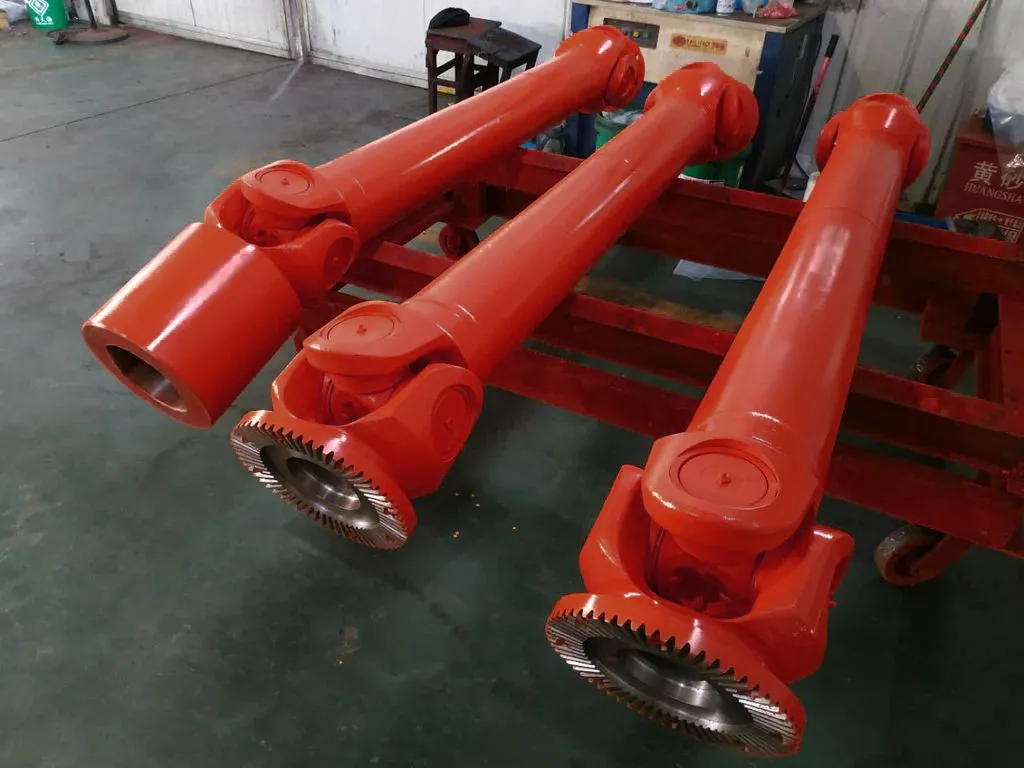

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Защо купувачите избират заварени съединителни елементи за тежкотоварни машини

Инженерите по доставки избират SWC-WH по три търговски причини:по-малко време на престой, по-малко цикли на подмяна и по-ниски общи разходи за работен час.

  • Без разхлабване на болтовата връзка.Заварената вилка премахва режима на повреда при разхлабване на вибрации, който скъсява живота на съединителите с болтова вилка във валцови мелници и трошачки.
  • Висока плътност на въртящия момент.До 710 kN·m номинален въртящ момент в компактен пакет, покриващ повечето тежки задачи на задвижващия вал.
  • Прецизни иглени лагери.Ниското триене, високата ефективност и дългите интервали на смазване намаляват работата по поддръжката.
  • 35CrMo легирана стомана.Термично обработен за устойчивост на износване, умора и удар в минна, металургична и морска среда.
  • Широк ъглов толеранс.15°–25° компенсация намалява разходите за подравняване по време на монтажа.
  • Удобен за обслужване дизайн.Сменяемите износващи се части удължават икономическия живот на съединителя след един цикъл на смяна.

04Къде се използват SWC-WH съединители: приложения и индустрии

SWC-WH е специфициран навсякъде, където един твърд съединител с висок въртящ момент трябва да издържи на продължителни удари и вибрации. Типичните инсталации включват:

Валцови мелници за стомана Металургични линии Мостови кранове Пристанищни подемни машини Минни конвейери Трошачки и сондажни машини Морско задвижване Палубни машини Задвижвания за цимент и хартия Изпитателни стендове за тежък режим на работа Задвижвания с възобновяема енергия Линии за химически процеси

Ако вашето устройство също изисква аксиално изместване или усукване, прегледайте пълнияуниверсален диапазон на свързванеили алтернативатасерия зъбни съединителипреди да посочите.

05Персонализирани съединители SWC-WH: OEM, частен етикет и производство на базата на чертежи

Raydafon еOEM производител на универсални съединители, а не търговско дружество. Персонализирането се извършва в нашето собствено съоръжение за ISO 9001 в Нингбо, Китай.

Отвор и шпонков канал

D1 js11, D2 H7 или потребителски толеранс. Интерфейс с паралелен ключ, сплайн или свиващ се диск.

Модел на фланеца

Кръгът на болта, диаметърът на пилота и броят на болтовете съответстват на вашия чертеж на свързващия фланец.

Дължина и баланс

Lmin и удължени дължини. Класове на динамичен баланс за високоскоростни валове.

Покритие и маркиране

Боядисване, черен оксид, поцинковане. Табелка и маркировка на собствена марка.

Изпратете PDF, DWG, DXF или STEP чертеж с вашите размери на вала и работен цикъл. Нашите инженери връщат препоръка с размер и оферта в рамките на 24 часа.

06Контрол на качеството, сертификати и 12-месечна гаранция

Всеки съединител SWC-WH преминава през документиран контролен път преди изпращане. Това е следата от доказателства, на която купувачите в чужбина разчитат за одобрение от продавача и входяща проверка.

  • Сертифициран по ISO 9001 производствен процес
  • Входящи записи за проверка и термична обработка на стомана
  • Доклад за проверка на размерите за отвор, шпонков канал и Lmin
  • Проверка на заваръчния шев на връзката на хомут
  • Тест за прилягане и въртене на лагера преди опаковане
  • 12-месечна ограничена гаранция срещу производствени дефекти

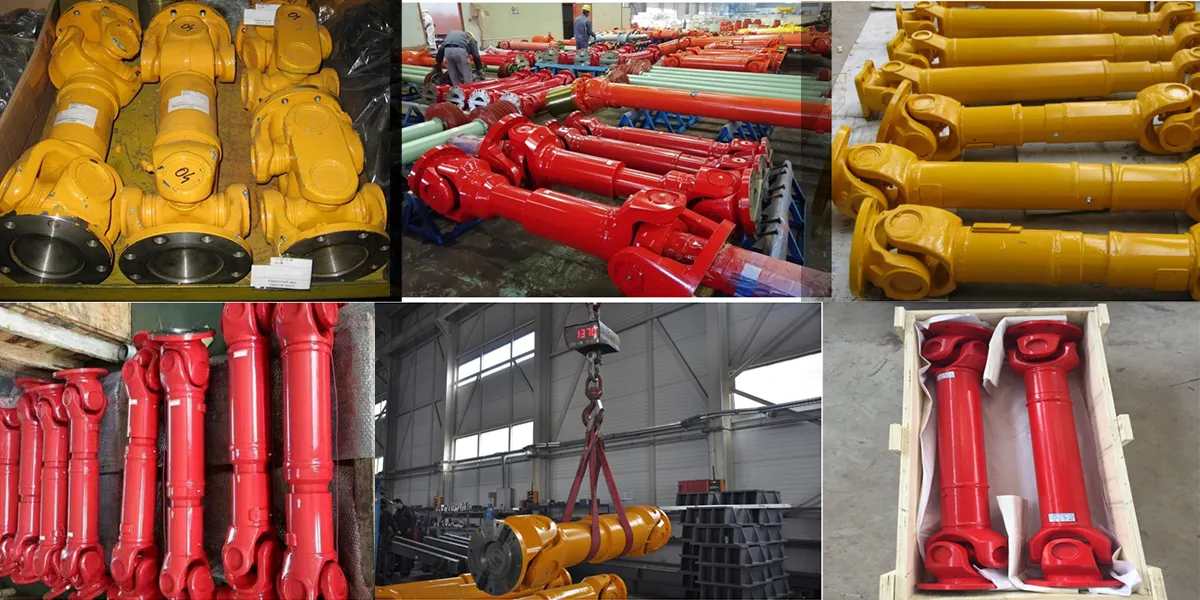

Raydafon universal coupling manufacturing workshop Ningbo China

07Как да поръчам: MOQ, време за доставка, опаковка и доставка

MOQ

1 брой за стандартни размери. Обемна цена от 50 бр.

Време за изпълнение

15–30 дни след потвърждаване на тегленето и депозит.

Опаковка

Дървена кутия, VCI антикорозионно фолио, десикант, персонализирана палета за големи размери.

Доставка

Море, въздух или експрес. Налични условия EXW / FOB / CIF / DDP.

Документи

CI, PL, CO, формуляр A/E, сертификат за материал, отчет за размерите.

Плащане

T/T, L/C при виждане и други условия по договаряне за повторни купувачи.

SWC-WH universal coupling inspection and assembly line

08Често задавани въпроси за купувача на универсален съединител SWC-WH

Какво означава "без гъвкав тип заваряване" на съединителя SWC-WH?

Това означава, че съединителят няма еластичен или гъвкав елемент в пътя на въртящия момент и ярема е свързан чрез заваряване, а не чрез болтове. Това премахва разхлабването на болтовата връзка при вибрации и повишава здравината на конструкцията. Това е правилният избор за задвижвания с висок въртящ момент и удари, където не се изисква гъвкав елемент.

Какъв е диапазонът на въртящия момент и отвора на серията SWC-WH?

Диаметър на въртене 100–550 mm, номинален въртящ момент 1,25–710 kN·m, въртящ момент на умора 0,63–355 kN·m, стандартен отвор D1 57–426 mm. Предлагат се персонализирани отвори и стъпаловидни валове.

Какъв материал и лагери са използвани?

Яремите и фланците са термично обработена 35CrMo легирана стомана. Напречната шийка работи върху прецизни иглени лагери, за да се намали триенето и да се удължи експлоатационният живот при непрекъснато промишлено натоварване.

Какъв е максималният ъгъл на отклонение?

В зависимост от размера, 15° до 25° ъглово отклонение. SWC-WH не компенсира аксиалното изместване — съчетайте го с плъзгащ се шлиц или телескопичен вал, ако има аксиално движение.

Предлагате ли OEM или персонализирани съединители SWC-WH?

да Ние персонализираме отвора, шпонковия канал, шаблона на фланеца, дължината, степента на балансиране, обработката на повърхността и табелата. Изпратете PDF, DWG, DXF или STEP чертеж и ние ще предложим оферта в рамките на 24 часа.

Каква е MOQ, срок за изпълнение и гаранция?

MOQ 1 брой за стандартни размери. Време за доставка 15–30 дни в зависимост от размера и персонализирането. 12-месечна ограничена гаранция срещу производствени дефекти.

Как да избера правилния размер SWC-WH за моя задвижващ вал?

Осигурете номинален въртящ момент, пиков въртящ момент, скорост, диаметри на валовете, ъгъл на несъосност и работен цикъл. Нашите инженери ще препоръчат размера с правилния сервизен фактор. Можете също да прегледате пълнияръководство за избор на универсален съединителпреди да се свържете с нас.

Мога ли да получа проба, преди да направя групова поръчка?

да Приемат се поръчки за проби за стандартни размери. Цената на примера и транспортът се цитират отделно и могат да бъдат кредитирани срещу първата групова поръчка.
