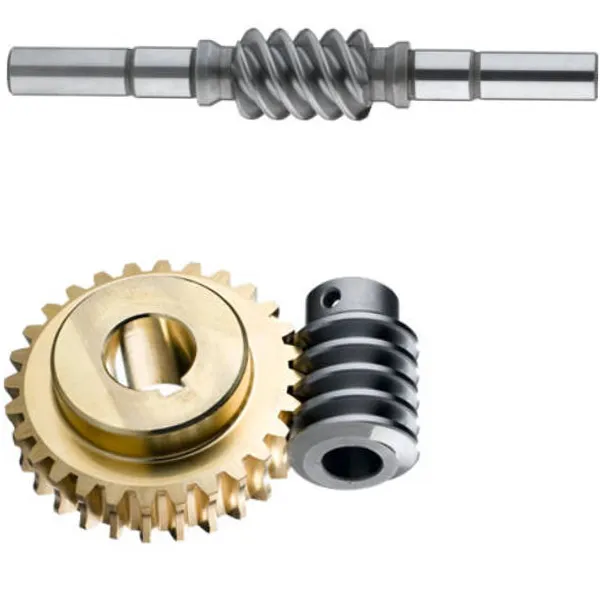

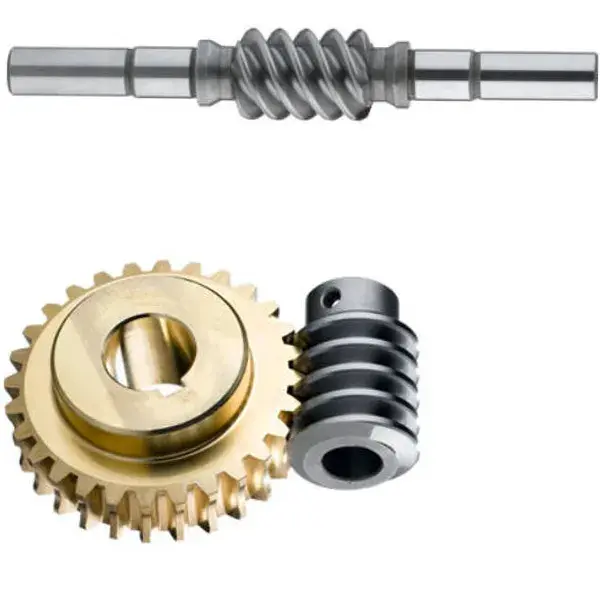

Duplex Worms Gear

Спецификация на продукта

Дуплексно или двойно водещо червячно зъбно колело включва червяк с флангове, проектирани с малко по-различни модули и коефициенти на диаметъра, създаващи различни водещи ъгли на всеки профил на зъбите. Това води до постепенно увеличаване на дебелината на зъбите по дължината на червея и стесняване на междините на резбите, което позволява прецизен контрол на хлабината.

На червячното колело различните модули произвеждат уникални допълнителни коефициенти на модификация и диаметри на кръга на търкаляне на всяка страна, образувайки различни предни и задни профили. Въпреки това, дебелината на зъбите и празнините остават постоянни около обиколката на колелото.

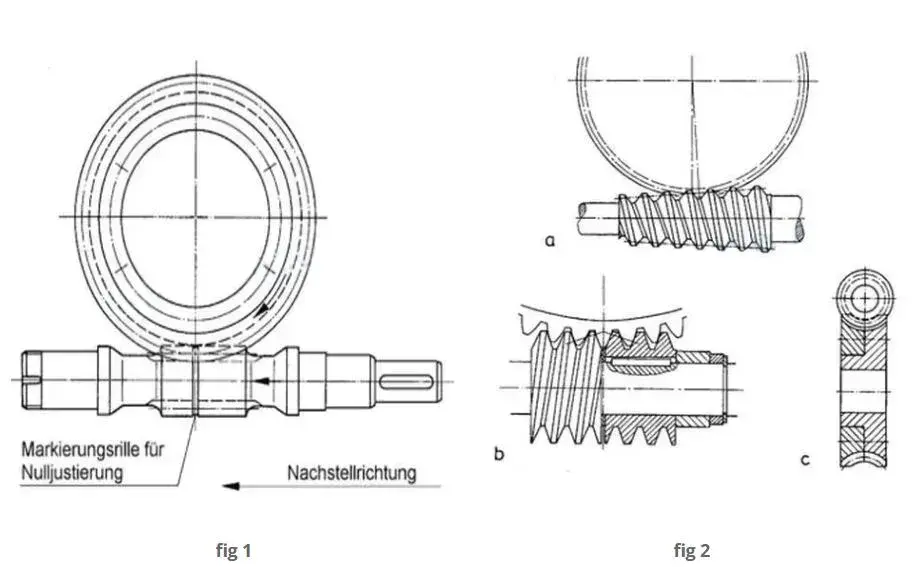

Луфтът се регулира чрез аксиално преместване на червея, за да се подравни подходящата дебелина на зъбите с колелото, постигайки желаното ниво на луфт (вижте фиг. 1). Този метод позволява лесна, прецизна настройка на хлабината по време на монтаж и непрекъснато регулиране за износени зъбни колела, без да се засяга контактът на зъбите или зацепването.

Алтернативните методи за регулиране на хлабината включват: промяна на централното разстояние с помощта на ексцентрична главина за червячния вал и колелото; аксиално движещ се заострен червей (фиг. 2а); разделяне на червея на две части, които могат да се въртят или изместват една спрямо друга (система на Ott, фиг. 2b); или разделяне на колелото на два регулируеми диска (фиг. 2c).

Бележка за внимание при сглобяване

Нашите Raydafon Duplex Worms Gear имат различни зъбни модули от лявата и дясната страна, така че червячните зъбни колела трябва да бъдат прецизно подравнени по време на монтажа. Ето няколко ключови стъпки, които трябва да запомните:

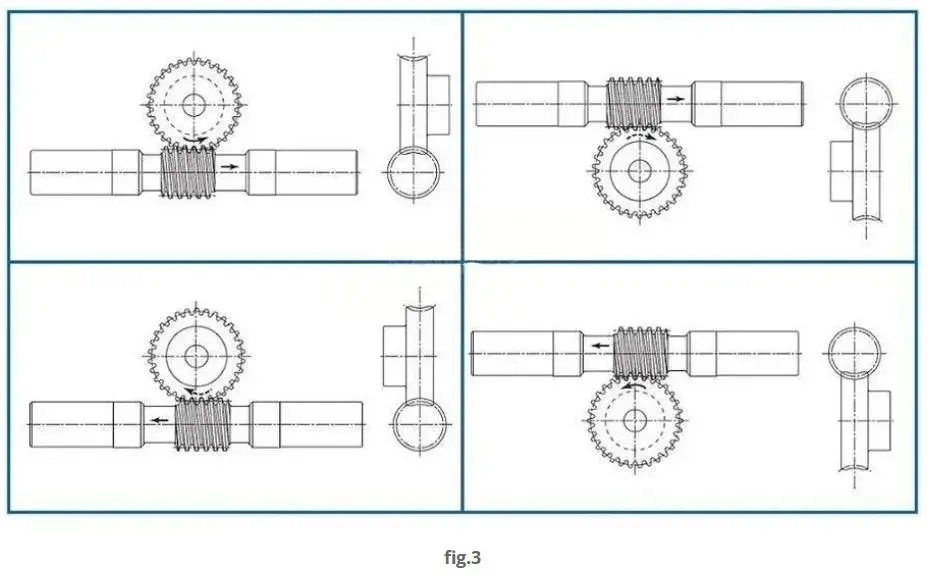

Преди монтаж проверете маркировката за посока на сглобяване. Всяка двойна червячна предавка и червячна предавка има стрелка върху нея, която е инсталационният "компас". Когато монтирате отпред, трябва да се уверите, че стрелките на червячната предавка и червячната предавка сочат в една и съща посока (вижте Фигура 3). Ако посоката на стрелката е обърната или не е подравнена, централното разстояние на червячната предавка ще бъде твърде голямо и тя няма да пасне. Дори и да е едва монтиран, зацепването на зъбното колело ще има проблеми и няма да отнеме много време зъбите да бъдат ударени или заклещени, което ще забави нещата!

Проверка на референтната позиция

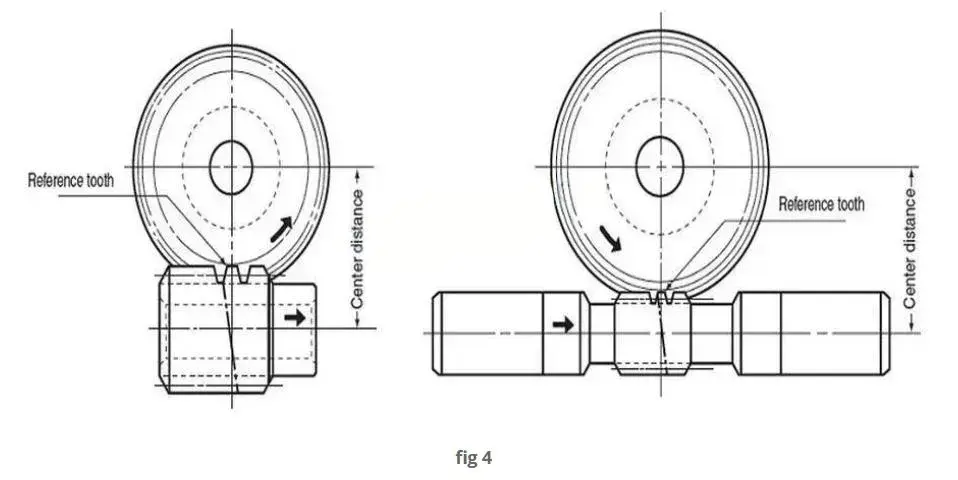

V-образен жлеб (60°, дълбочина 0,3 mm) по периферията на върха на дуплексния червячен зъб маркира референтния зъб. Комплектът зъбни колела постига почти нулев луфт (±0,045), когато този референтен зъб се изравни с центъра на въртене на червячното колело на определеното централно разстояние „a“ (вижте Фиг. 4).

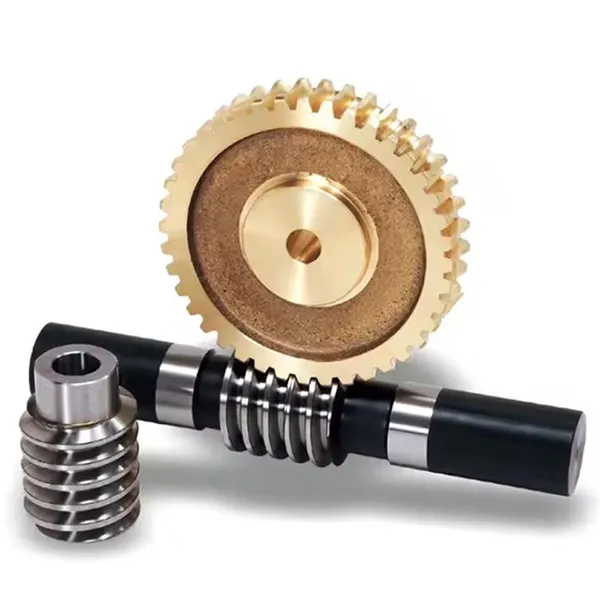

Характеристики на продукта

Raydafon, дългогодишен производител в областта на механичните трансмисии в Китай, отдавна е доверен доставчик на много производители на машини, като предоставя на клиентите висококачествени дуплексни червячни зъбни колела на достъпни цени с изящното майсторство на майсторите на собствената фабрика. Нашите продукти са предназначени за сложни условия на работа, а трите основни предимства правят работата на оборудването по-безпроблемна.

Дизайн с двоен модул, по-ефективно предаване: дуплексните червячни зъбни колела на Raydafon използват различни модули на лявата и дясната зъбна повърхност, точно както при инсталиране на "двоен двигател" на оборудването. Червячни зъбни колела от медна сплав с висока якост са съчетани с прецизно ковани червяци от легирана стомана. След осем ръчни шлифования, захапката е стегната и не се плъзга, а ефективността на предаване е с 20% по-висока от тази на обикновените червячни зъбни колела. Фабрика за текстилни машини в Zhejiang съобщи, че след подмяната на нашите дуплексни червячни предавки, консумацията на енергия на оборудването е намалена много.

Двустепенна трансмисия, висок въртящ момент и нисък шум: Уникалната двустепенна трансмисионна структура удвоява въртящия момент на дуплексните червячни зъбни колела, като същевременно поддържа шума при работа още по-нисък. Независимо дали става дума за прецизна фина настройка на тежки металорежещи машини или непрекъсната работа на голямо транспортно оборудване, с него може да се работи лесно. Фабрика за хранително-вкусова промишленост в Гуангдонг каза, че използваното оборудване е издавало много шум при работа, но след преминаване към нашите продукти работилницата е много по-тиха.
