Защо издръжливостта на уплътнението на хидравличния повдигащ цилиндър е критична при условия на високо налягане?

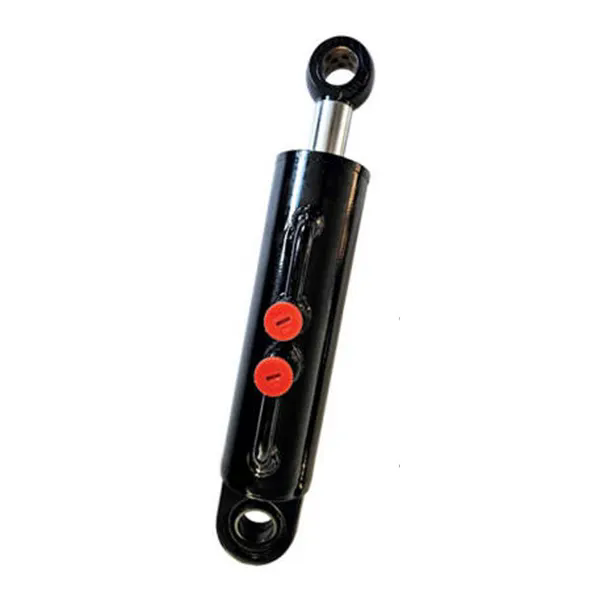

Хидравличен повдигащ цилиндър, работещ при 350 бара, не е просто цилиндър с течност под високо налягане вътре. Това е система, в която всеки компонент – цевта, прътът, буталото и уплътненията – е проектиран да работи заедно, за да удържи това налягане и да го преобразува в контролирана повдигаща сила. Сред тези компоненти уплътненията са най-уязвими. Те са най-меките материали в системата, най-изложени на триене и топлина и е най-вероятно да се повредят първи. Когато хидравличен повдигащ цилиндър загуби налягане, причината почти винаги е уплътнение. Ето защо издръжливостта на уплътнението не е второстепенна грижа за дизайнерите на бутилки; това е основното ограничение, което определя номиналното налягане на цилиндъра, експлоатационния живот и запаса на безопасност.

Тази статия разглеждаХидравличен повдигащ цилиндърот гледна точка на издръжливостта на уплътнението. Ще разгледаме как конструкцията на цилиндъра предпазва уплътненията, как изборът на материал удължава живота на уплътнението и как нашата фабрика в Raydafon Technology Group Co., Limited инженерства хидравлични повдигащи цилиндри, които поддържат своите уплътнителни характеристики при най-взискателните условия на високо налягане.

Съдържание

• 1. Как един хидравличен повдигащ цилиндър съдържа 350 бара без теч
• 2. Характеристики на дизайна на цилиндъра, които защитават уплътненията
• 3. Избор на материал в хидравличните повдигащи цилиндри: Подходящо уплътнение за приложението
• 4. Какво се случва, когато уплътнението на хидравличния повдигащ цилиндър се повреди
• 5. Спецификации за производителност на хидравлични повдигащи цилиндри с високо налягане
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Как един хидравличен повдигащ цилиндър съдържа 350 бара без теч

Способността на хидравличния повдигащ цилиндър да поддържа 350 бара хидравлично налягане без изтичане зависи от три елемента, които работят заедно: цилиндърът, буталото и уплътнителната система. Цевта е съд под налягане. Изработена е от безшевна стоманена тръба с дебелина на стената, изчислена да издържи напрежението в обръча, генерирано от вътрешното налягане. Вътрешната повърхност на цевта е шлифована до прецизен диаметър и гладко покритие (Ra 0,2-0,4 µm), за да позволи на уплътненията на буталото да се плъзгат с минимално триене и износване. Буталото е движещият се елемент, който разделя страните с високо и ниско налягане на цилиндъра. Обработен е за прецизно прилягане в цевта, с хлабина, която е достатъчно стегната, за да поддържа уплътненията, но не толкова стегната, че да причини завързване. Уплътнителната система се състои от уплътнение на буталото, уплътнение на пръта, уплътнение на чистачката и водещи пръстени. Тези компоненти са основната бариера срещу изтичане.

Връзката между хидравличния повдигащ цилиндър и неговите уплътнения е партньорство. Цилиндърът осигурява твърдата структура и прецизните повърхности, необходими на уплътненията, за да функционират. Уплътненията осигуряват гъвкавостта и съответствието, които твърдите метални компоненти не могат. Ако цевта на цилиндъра не е кръгла или повърхността е твърде грапава, уплътненията ще се износят преждевременно. Ако хлабината между буталото и цевта е твърде голяма, уплътненията ще се екструдират. Ако хлабината е твърде малка, уплътненията ще бъдат притиснати. Таблицата по-долу обобщава как всеки компонент на хидравличния повдигащ цилиндър допринася за издръжливостта на уплътнението.

ПриRaydafon Technology Group Co., Limited, нашата фабрика произвежда хидравлични повдигащи цилиндри с всички тези компоненти, проектирани да работят заедно. Ние обработваме цевта до точен вътрешен диаметър и повърхност. Ние обработваме буталото до оптималната хлабина за работното налягане. Ние закаляваме и хромираме пръта, за да устои на износване и корозия. И ние избираме водещите пръстени и уплътнения, за да отговарят на конкретното приложение. Този интегриран подход гарантира, че нашите хидравлични повдигащи цилиндри осигуряват надеждно уплътняване при най-взискателните условия на високо налягане.

2. Характеристики на дизайна на цилиндъра, които защитават уплътненията

Дизайнът на хидравличния повдигащ цилиндър включва няколко функции, които са специално предназначени за защита на уплътненията и удължаване на живота им. Тези характеристики включват опорния пръстен, водещите пръстени, уплътнението на чистачката и повърхностната обработка на пръта. Всяка от тези характеристики играе критична роля за поддържане на целостта на уплътнителната система при условия на високо налягане.

Поддържащият пръстен е твърд пръстен, който се поставя зад уплътнението, от страната с ниско налягане. Неговата цел е да предотврати екструдирането на уплътнението в хлабината между буталото и цевта или между пръта и уплътнението. Под високо налягане уплътнителният материал става мек и може да бъде избутан в пролуката. Поддържащият пръстен, който обикновено е направен от PTFE или POM, осигурява твърда, неподвижна бариера, която спира това екструдиране. Без резервен пръстен, хидравличен повдигащ цилиндър, работещ при 350 бара, би претърпял бърза повреда на уплътнението. Водещите пръстени, известни още като носещи ленти или износващи се пръстени, са поставени върху буталото и пръта, за да поддържат движещите се компоненти и да поддържат правилно центровка. Те предотвратяват контакта метал в метал между буталото и цевта и между пръта и сальника. Като поддържат центровката, те намаляват страничните натоварвания върху уплътненията, които иначе биха причинили неравномерно износване и преждевременна повреда.

Уплътнението на чистачката, известно още като скрепер, се намира във външния край на уплътнението на пръта. Целта му е да отстрани мръсотия, прах и други замърсители от пръта, докато се прибира в цилиндъра. Без уплътнение на чистачките, тези замърсители биха били изтеглени в цилиндъра и биха причинили абразивно износване на уплътнението на пръта и повърхността на пръта. Обработката на повърхността на пръта също е критична. Прътът обикновено е закален и хромиран, за да осигури твърда, гладка, устойчива на корозия повърхност, по която уплътнението на пръта да се плъзга. Таблицата по-долу обобщава тези конструктивни характеристики и тяхната роля за защита на пломбите.

В нашата фабрика ние включваме всички тези конструктивни характеристики във всеки хидравличен повдигащ цилиндър, който произвеждаме. Използваме анализ на крайните елементи (FEA), за да оптимизираме хлабините и размерите на уплътнителния жлеб за всяка степен на налягане. Ние също така използваме прецизна CNC обработка, за да постигнем толерансите, необходими за правилното функциониране на тези характеристики. Резултатът е хидравличен повдигащ цилиндър, който защитава своите уплътнения и осигурява надеждна работа за дълъг експлоатационен живот.

3. Избор на материал в хидравличните повдигащи цилиндри: Подходящо уплътнение за приложението

Материалът на уплътнението е единственият най-важен фактор при определяне на неговата издръжливост при условия на високо налягане. Различните материали имат различни свойства и изборът на материал трябва да бъде съобразен с конкретното приложение. Най-често срещаните уплътнителни материали за хидравлични повдигащи цилиндри са PTFE, полиуретан, NBR и FKM. Всеки материал има своите силни и слаби страни.

PTFEе флуорополимер, който предлага отлична химическа устойчивост, много нисък коефициент на триене и висока температура (до 260°C). Често се използва при приложения с високо налягане, тъй като е устойчив на екструзия и има добра устойчивост на компресия. Въпреки това, PTFE е относително мек и може да бъде предразположен към износване, така че често се използва с резервен пръстен или в композитно уплътнение.Полиуретане полимер, който предлага отлична устойчивост на износване, висока якост на опън и добра устойчивост на екструзия. Обикновено се използва за уплътнения на пръти и бутални уплътнения в цилиндри за високо налягане. Полиуретанът има температурен рейтинг до 80-90°C.NBR(нитрилен каучук) е синтетичен каучук, който предлага добра устойчивост на масло и вода, но има по-ниска температурна оценка и по-ниска устойчивост на екструдиране от PTFE или полиуретан. Използва се при приложения с по-ниско налягане.FKM(Viton) е флуориран каучук, който предлага отлична устойчивост на високи температури (до 200°C) и химикали. Използва се при приложения с висока температура. Таблицата по-долу сравнява основните свойства на тези уплътнителни материали.

В нашата фабрика ние избираме уплътнителни материали въз основа на специфичните изисквания на всяко приложение на хидравличен повдигащ цилиндър. За приложения с високо налягане и висока температура ние използваме PTFE или FKM. За приложения с високо налягане и умерена температура ние използваме полиуретан. За приложения с общо предназначение ние използваме NBR. Предлагаме и композитни уплътнения, които комбинират най-добрите свойства на различни материали. Нашата цел е да предоставим хидравличен повдигащ цилиндър, който осигурява надеждна работа през целия експлоатационен живот на оборудването.

4. Какво се случва, когато уплътнението на хидравличния повдигащ цилиндър се повреди

Когато уплътнението се повреди в хидравличен повдигащ цилиндър, повредата не се случва изолирано. Той задейства верига от събития, които каскадно преминават през хидравличната система, засягайки всеки компонент от помпата до товара. Разбирането на тази верига от повреда е от съществено значение за инженерите и мениджърите по поддръжката, които трябва да оправдаят инвестицията във висококачествени уплътнения и програми за превантивна поддръжка. Веригата на повредата започва с първоначалния теч. Течът може да е малък - няколко капки в минута - но създава загуба на налягане, която хидравличната система се опитва да компенсира чрез увеличаване на потока от помпата. Този увеличен поток изисква повече мощност, което генерира повече топлина. Топлината ускорява разграждането на хидравличната течност, намалява нейната смазваща способност и кара уплътненията да се износват по-бързо. С износването на уплътненията течът се увеличава и цикълът се повтаря с ускоряваща се скорост.

Каскадните разходи при повреда на уплътнението в хидравличен повдигащ цилиндър надхвърлят цената на самото уплътнение. Таблицата по-долу разбива разходните компоненти на типична повреда на уплътнението в хидравличен повдигащ цилиндър с голям тонаж.

В Raydafon нашата фабрика проектира хидравлични повдигащи цилиндри с уплътнителни системи, които са проектирани да предотвратяват тези режими на повреда. Използваме висококачествени уплътнителни материали и прецизно производство, за да гарантираме, че нашите цилиндри запазват своите уплътнителни характеристики дори при най-взискателните условия на високо налягане.

5. Спецификации за производителност на хидравлични повдигащи цилиндри с високо налягане

Високоустойчивият хидравличен повдигащ цилиндър се определя от набор от спецификации, които осигуряват надеждна работа при условия на високо налягане. Тези спецификации включват материала на уплътнението, материала на опорния пръстен, покритието на повърхността, междината на хлабината и протокола за изпитване. Таблицата по-долу предоставя обобщение на тези спецификации за нашите продукти с хидравличен повдигащ цилиндър.

В Raydafon Technology Group Co., Limited предлагаме както стандартни, така и високоустойчиви хидравлични повдигащи цилиндри. Можем да персонализираме цилиндъра, за да отговаря на специфичните изисквания на вашето приложение, включително специални материали, специални разстояния и специални протоколи за изпитване. Нашата фабрика разполага с опит и оборудване за производство на цилиндри, които осигуряват надеждна работа при най-взискателните условия на високо налягане.

6. Често задавани въпроси (FAQ)

Въпрос 1: Колко често трябва да се сменят уплътненията в хидравличен повдигащ цилиндър?

Отговор: Интервалът на смяна зависи от условията на работа и материала на уплътнението. За стандартни приложения уплътненията трябва да се сменят на всеки 2-3 години или след 5 000-10 000 работни часа. За приложения с високо налягане или висока температура интервалът може да бъде по-кратък. Редовната проверка може да помогне да се определи кога е необходима подмяна. В Raydafon Technology Group Co., Limited препоръчваме график за превантивна поддръжка, базиран на вашето конкретно приложение.

Въпрос 2: Какви са признаците, че уплътнението на хидравличния повдигащ цилиндър не работи?

Отговор: Най-честите признаци на повреда на уплътнението са външни течове, спад в системното налягане, повишена работна температура и необичайни шумове от хидравличната система. Ако забележите някой от тези признаци, цилиндърът трябва незабавно да се провери. Ранното откриване може да предотврати катастрофална повреда и да намали разходите за ремонт.

Въпрос 3: Мога ли сам да сменя уплътненията в хидравличен повдигащ цилиндър или трябва да накарам професионалист да го направи?

Отговор: Смяната на уплътнението изисква специализирани инструменти и знания. Препоръчва се подмяната да се извърши от квалифициран хидравличен техник. Неправилният монтаж може да повреди уплътненията или цилиндъра, което да доведе до преждевременна повреда. В нашата фабрика предлагаме пълна услуга за подмяна на уплътнение и можем да осигурим обучение за вашия екип по поддръжката.

Въпрос 4: Какъв е най-добрият уплътнителен материал за хидравлични повдигащи цилиндри с високо налягане?

Отговор: Най-добрият уплътнителен материал за приложения с високо налягане зависи от конкретните условия. PTFE често се използва за уплътнения под високо налягане поради отличната си устойчивост на екструдиране и химическа устойчивост. Полиуретанът също е добър избор за приложения с високо налягане поради високата си устойчивост на износване и якост на опън. FKM се използва за приложения при високи температури. Нашият инженерен екип може да ви помогне да изберете правилния материал за вашето конкретно приложение.

Въпрос 5: Как мога да удължа живота на уплътненията на моя хидравличен повдигащ цилиндър?

Отговор: За да удължите живота на уплътнението, следвайте тези практики: поддържайте правилна филтрация, за да предотвратите замърсяване, поддържайте правилната температура на хидравличната течност, избягвайте прекомерно налягане и странични натоварвания и извършвайте редовни проверки. Използването на висококачествени уплътнения и спазването на препоръките за поддръжка на производителя също ще помогне. В нашата фабрика предоставяме подробни указания за поддръжка за всички наши хидравлични повдигащи цилиндри.

7. Заключение

Издръжливостта на уплътнението е критична за хидравличните повдигащи цилиндри при условия на високо налягане, тъй като уплътненията са компонентите, които съдържат хидравличната течност и поддържат налягането, което поддържа товара. Когато уплътнението се повреди, последствията могат да бъдат тежки: загуба на контрол, повреда на оборудването и нараняване. Устойчивостта на уплътнението се определя от конструкцията на цилиндъра, избора на материал и условията на работа. Чрез избор на правилния материал за уплътнение, използване на опорни пръстени и прецизни хлабини и поддържане на хидравличната система правилно, животът на уплътнението може да бъде удължен и надеждността на хидравличния повдигащ цилиндър може да бъде гарантирана. В Raydafon Technology Group Co., Limited нашата фабрика се ангажира да произвежда хидравлични повдигащи цилиндри с уплътнителни системи, които осигуряват надеждна работа при най-взискателните условия на високо налягане. Използваме висококачествени материали, прецизни производствени процеси и строги тестове, за да гарантираме, че всеки произведен от нас цилиндър отговаря на най-високите стандарти за качество и безопасност.

Независимо дали проектирате нова хидравлична система или поддържате съществуваща, ние ви каним да се свържете с нашия технически екип, за да обсъдим вашите изисквания. Ние можем да предоставим подробни продуктови спецификации, помощ при избора на уплътнения и поддръжка за поддръжка. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за индустриална хидравлика по целия свят.

Свържете се с Raydafon Technology Group Co., Limited днесза да обсъдите вашите изисквания за хидравличен повдигащ цилиндър и да откриете как нашите високоустойчиви цилиндри могат да подобрят надеждността на вашето оборудване.
