Factory Direct PTO Shaft for Tractors and Agricultural Implements

Карданен вал на Raydafon — какво правим и как го изграждаме

Нашата фабрика и опит

  • Ние се фокусираме върху научноизследователска и развойна дейност и производство на карданни валове и имаме богат опит в селскостопанските трансмисионни системи.
  • Нашата собствена фабрика се намира в клъстера на китайската индустрия за селскостопанско оборудване.
  • Ние контролираме пълния процес: доставка на материали, коване, машинна обработка, сглобяване и тестване.
  • Ние доставяме пълна гама от карданни валове за косачки, фрези, тороразпръсквачки, трошачки и др.
  • Нашите продукти отиват в Европа, Америка, Близкия изток, Южна Америка и други развити селскостопански пазари.

Фокус на дизайна: безопасност, гъвкавост, издръжливост

  • Всеки задвижващ вал използва тръба от въглеродна стомана с висока якост и вилици от кована стомана.
  • Висока якост и висок въртящ момент — стабилен при големи натоварвания и работа с висока честота.
  • Предлагаме множество международни стандартни интерфейси: италиански тип CE, немски тип WAL, американски стандарт ASAE и др.
  • Това прави нашите валове съвместими с различни марки селскостопански машини.

Функции за безопасност, които вграждаме

  • Предпазният капак и съединителят за ограничаване на въртящия момент са стандартни — предотвратяват повреда от претоварване и нараняване от заклинване.
  • Някои модели от висок клас поддържат бързо включване и изваждане — лесна подмяна и ремонт на открито.
  • Позицията на отвора за смазване е добре проектирана с уплътнителна структура — удължава циклите на смазване и намалява ежедневната поддръжка.
  • Всеки комплект се подлага на динамично балансиране и тестове за якост на удар, преди да напусне фабриката — без необичайни вибрации при високи скорости.

Персонализиране и доставка

  • Ние обслужваме OEM производители на селскостопански машини и канали за продажба на дребно — знаем разликите между индустриите.
  • Ние поддържаме персонализиране на проби и партидно нестандартно производство.
  • Гъвкави цикли на доставка; нашият технически екип помага при избора и съвпадението на интерфейса.
  • Стандартните модели са винаги на склад и могат да бъдат изпратени същия ден.

Къде се използват нашите карданни валове

  • Средна и голяма селскостопанска техника
  • Градинска техника
  • Машини за хранене на животни

Ако имате конкретно приложение,свържете се с насза чертежи, ръководства със спецификации или подкрепа за тестване на проби. Ние ще изработим решение за предаване за вас.

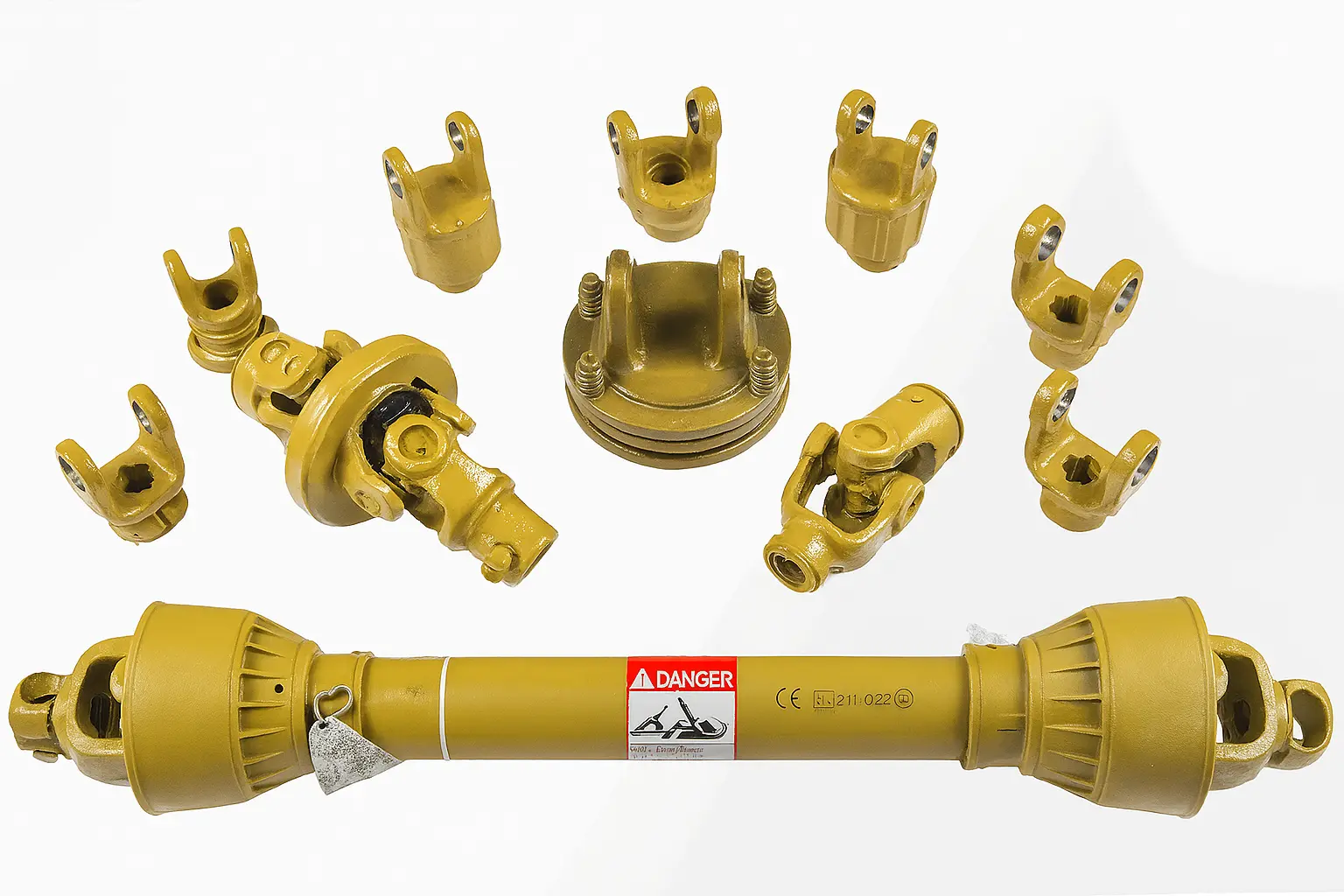

Raydafon PTO Shaft

Как да премахнете силоотводния вал от скоростната кутия

Премахването на карданния вал не е сложно, но неправилното му извършване може да повреди компонентите на интерфейса или да създаде опасност за безопасността. Ето как препоръчваме да го направите.

Преди да започнете

  • Първо изключете източника на захранване.
  • Уверете се, че оборудването е напълно изключено, преди да започнете.

Проверете типа връзка

  • Повечето силоотводни валове на Raydafon използват предпазна заключваща структура.
  • Потърсете задържащ пръстен или ключалка близо до края на скоростната кутия.
  • Някои модели използват винтове - ще ви трябва шестостенен или Torx ключ.

Стъпки за премахване

  • Хванете защитния капак близо до скоростната кутия и го дръпнете внимателно назад, за да откриете връзката.
  • За тип задържащ пръстен за копчета: натиснете пръстена с едната ръка и внимателно издърпайте вала с другата.
  • За тип винт: развийте фиксиращия винт, след което го дръпнете леко.

За какво да внимавате

  • Не дърпайте силно и не разклащайте твърде много — това може да повреди шлица на зъбното колело или масленото уплътнение на лагера.
  • Ако интерфейсът е ръждясал и заседнал, напръскайте смазващ препарат за отстраняване на ръжда, изчакайте няколко минути, след което опитайте бавно.
  • Ако все още е трудно, използвайте гумен чук, за да почукате леко ръба на черупката два пъти, за да я разхлабите.

След премахване

  • Проверете интерфейса на шлица за неравности, износване или деформация.
  • Ако откриете проблем, не го инсталирайте трудно — първо сменете аксесоара.
  • Карданните валове и скоростните кутии на Raydafon имат стандартни интерфейси — подравняват посоката и се връщат назад без груба сила.

Ако ударите несигурна структура или задръстване,свържете се с техническата поддръжка на Raydafon. Можем да предоставим структурни чертежи или видео напътствия въз основа на вашия модел, така че да не забавяте графиците за земеделие.

PTO shaft removal

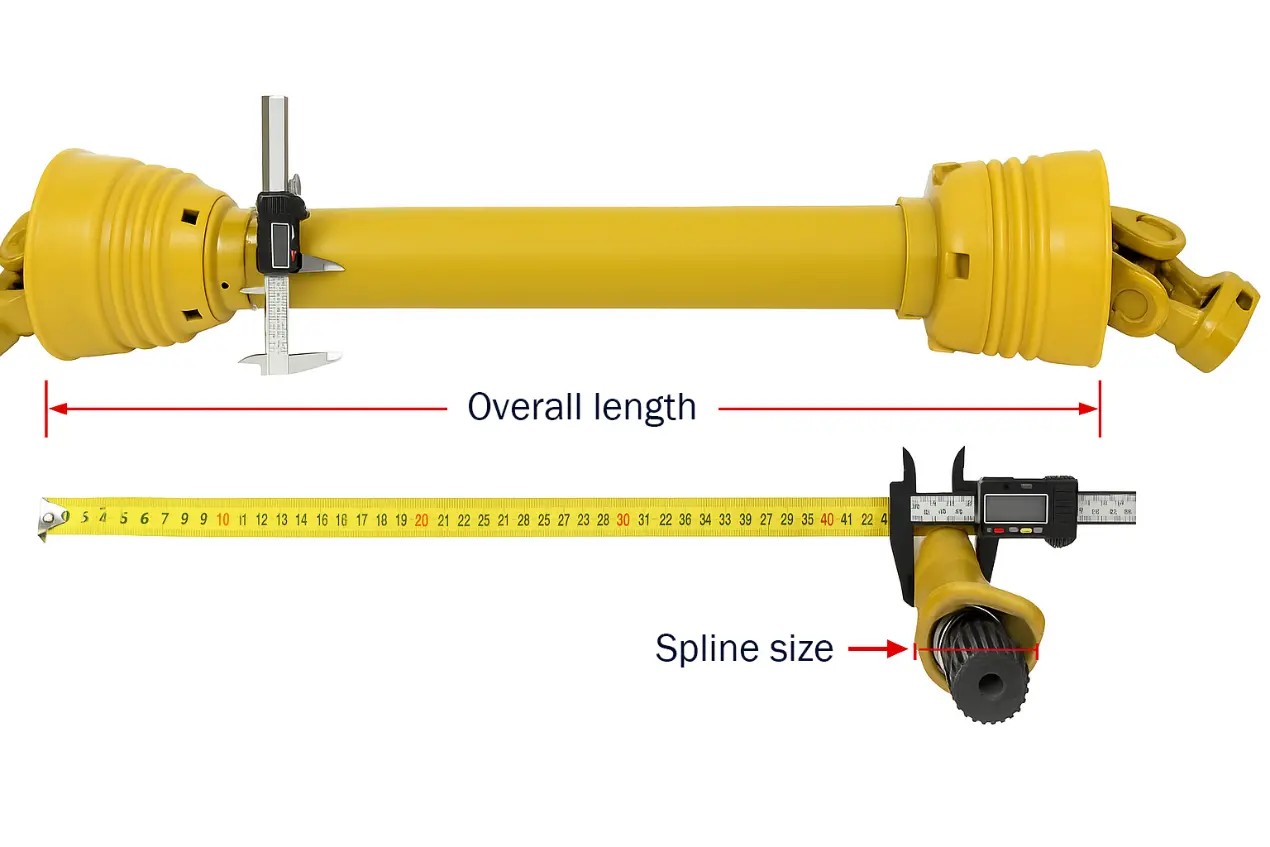

Как да измерите карданния вал

Преди да смените или персонализирате карданен вал, точното измерване е от решаващо значение. Грешният размер влияе върху монтажа и може да причини лоша работа или повреда на оборудването. Препоръчваме да премахнете вала от оборудването преди измерване.

1. Обща дължина

  • Измерете от край до край в прибрано състояние.
  • Това означава от външния ръб на едната вилица до външния ръб на другата вилица.
  • Не измервайте само дължината на обвивката - това е неточно.

2. Размер на сплайн (изходен краен конектор)

  • Общи спецификации на шлици: 1-3/8" 6 зъба, 1-3/8" 21 зъба, 1-3/4" 20 зъба и т.н.
  • Използвайте дебеломер, за да измерите външния диаметър на шпонката.
  • Пребройте броя на шлицовите зъби.
  • Конекторите Raydafon поддържат множество международни стандарти за лесно свързване с различни марки.

3. Тип диаметър на тръбата и структура

  • Средната част обикновено е шестоъгълна тръба, звездообразна тръба или квадратна тръба.
  • Това определя капацитета на въртящия момент и телескопичния обхват.
  • Използвайте дебеломер, за да измерите разстоянието между противоположните страни (успоредни страни за шестоъгълни тръби, разстояние между зъбите за звездовидни тръби).
  • Запишете общия телескопичен ход.

4. Структура за защита на безопасността

  • Потвърдете дали ръкавът е пълен.
  • Проверете за противоплъзгащи пръстени в двата края на вала.
  • Това помага да се определи дали задвижващият вал може да продължи да се използва.

Ако не сте сигурни как да измервате или се притеснявате за грешка в измерването, направете снимка и изпратете данните си на техническия екип на Raydafon. Предоставяме потвърждение за чертеж на размери, препоръки за бързо съвпадение или персонализирана обработка. Вие избирате правилнотоКарданен вали го използвайте веднага след инсталирането без модификация.Свържете се с насза безплатен формуляр за потвърждение на измерение или видео с инструкции.

PTO shaft measurement

Относно Raydafon

Raydafon е производител, фокусиран върху трансмисионната и хидравличната технология. Ние отдавна обслужваме земеделско оборудване, индустриална автоматизация и нови енергийни полета.

  • Намира се в основния индустриален пояс на трансмисионни части в Китай.
  • Пълна система за верига за доставки и независими възможности за обработка.
  • Интегрирана фабрична система: R&D, леене, довършителни работи, сглобяване и тестване.
  • Ние се придържаме към качеството като основа, доставката като критерий и обслужването като подкрепа.
  • Ние предлагаме стабилни и надеждни решения за пренос на енергия за глобални клиенти.

Нашата продуктова линия

  • Високоефективни червячни редуктори
  • Компактни планетарни скоростни кутии с високо съотношение
  • Хидравлични цилиндри за селскостопанска техника и инженерна техника
  • Стандартни части и нестандартно персонализиране — ние реагираме бързо и предоставяме гъвкави решения.

Приложения и пазари

  • Машини за сеитба и торене
  • Оборудване за смесване
  • Фотоволтаични системи за проследяване
  • Подемни платформи
  • Изнася се в Югоизточна Азия, Южна Америка, Източна Европа, Близкия изток и др.

Всяка партида преминава няколко кръга на фабрична инспекция: тестване на въртящия момент, тестване на уплътнението, проверка на толеранса на сглобяване. Всеки продукт е създаден да „работи стабилно и да бъде доставен навреме“.

Ако търсите надеждна китайска фабрика и доставчик на скоростна кутия и хидравлични части, Raydafon е партньор, който не можете да пропуснете. Приветстваме глобалните клиенти да обсъдят сътрудничеството с чертежи и мостри. Ние помагаме на клиентите да изградят ефективни и издръжливи механични системи с конкурентни цени, професионална технология и непрекъсната стабилна доставка.

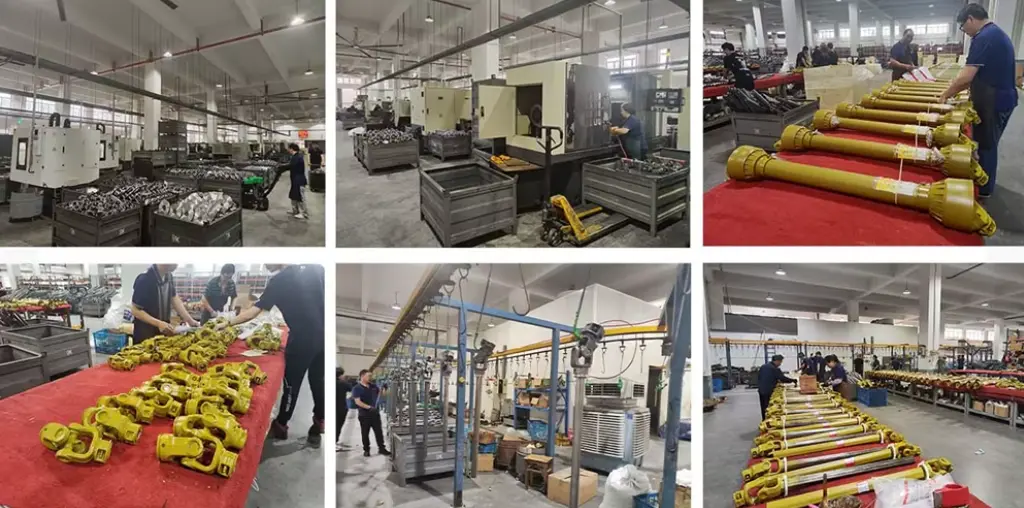

Raydafon factory

Продукти
View as

Карданен вал за балопреси Krone

Карданен вал за балопреси Krone

Карданен вал на кръгла балопреса Krone, покриващ KR100/125/155/130/160, 1500/1800, 1500V/1250 MC и 1250/1550. Опциите с размер 4 стандарт и размер 4 CV използват вал 1210 с 1.375-6 шлици. Размер 6 CV е наличен за 1500/1800 и избрани 1250/1500 версии; 1500V/1250 MC използва 2380 или 2480 CV с 1.375-6. Опциите на съединителя включват FT34 при 1000 N·m, FT32 при 1000 N·m, FT42 при 1450 N·m, изрязване K64/2 при 1050 или 1500 N·m и FF1 при 1000 N·m. Номерата на базовите части на CV са 71R4121UCW07000 за CAT3/540 и 71R6121UCW07000 за CAT4/540, и двете 1.375-6. MOQ, персонализирането и времето за доставка се цитират за поръчка след потвърждаване на модела на пресата и съществуващата конфигурация на вала.

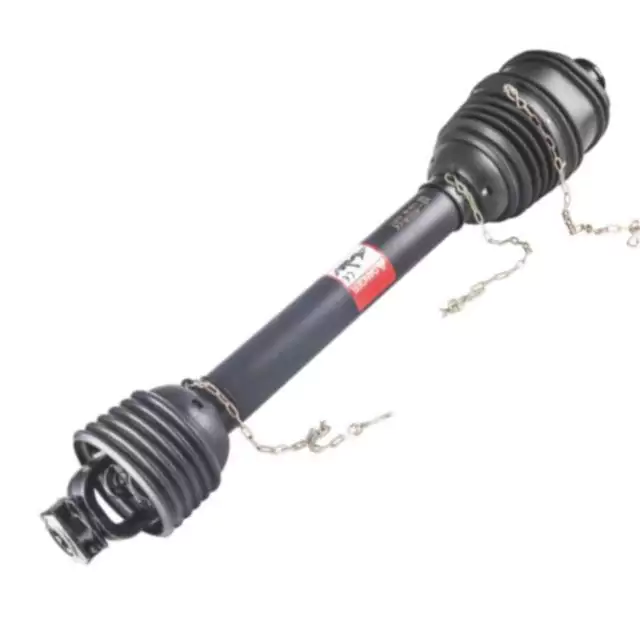

Карданен вал за рулонни сламопреси Case IH

Карданен вал за рулонни сламопреси Case IH

Карданен вал за балопреси за кръгли бали Case IH — обхваща RB444, RB454, RB455A, RB464, RB554 и RB564, плюс вариантите RB454 Silage и RB454 Rotor Cutter. CAT4 и CAT5 трансмисии с постоянна скорост с фрикционен съединител; входен шлиц 1.375-6 или 1.375-21 в зависимост от трактора; необходима мощност 40–100 к.с. (30–75 kW). Референтен въртящ момент на съединителя от 1000 N·m (CAT3/S4) до 1800 N·m (CAT4/S6). Изпратете вашия модел балираща преса и шлиц на силоотводния вал на трактора — ние потвърждаваме категорията на задвижващата линия, въртящия момент на съединителя и дължината на вала и връщаме фабрична оферта в рамките на 24 часа.
Карданен вал за модели New Holland Square Balers 900

Карданен вал за модели New Holland Square Balers 900

Този силоотводен вал за моделите New Holland Square Balers 900, внимателно изработен от Raydafon, е предназначен за New Holland 900 серия квадратни балопреси. Той приема структурата на солидна лимонена тръба и е оборудван със стандартен 1-3/8" Z6 spline интерфейс в двата края, за да осигури плавно и ефективно предаване на енергия и идеално прилягане към вашето оборудване. Като професионален производител и доверен доставчик от Китай, ние доставяме директно от фабриката, за да ви предоставим продукти с отлично качество и конкурентни цени, за да осигурим гладки операции по балиране.

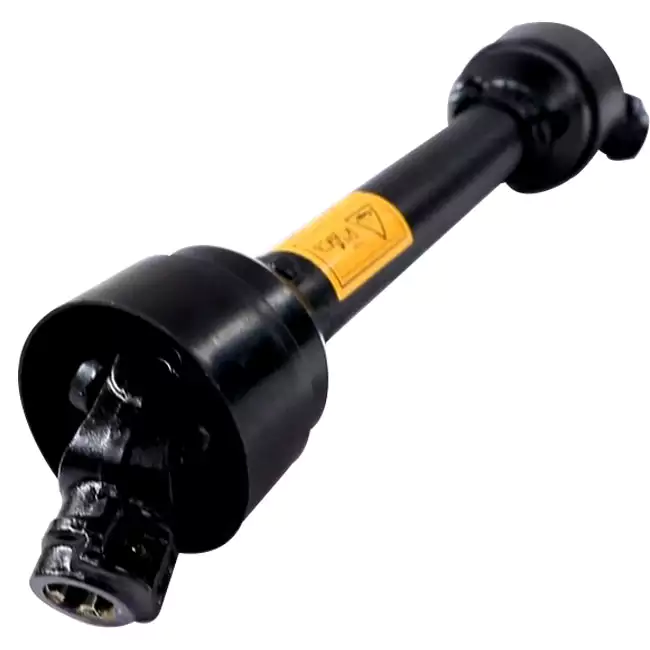

Карданен вал за квадратни сламопреси New Holland BigBaler 330 340

Карданен вал за квадратни сламопреси New Holland BigBaler 330 340

Като добре познат производител и доставчик в Китай, Raydafon е изградил внимателно този силоотводен вал за квадратни сламопреси New Holland BigBaler 330 340 в собствената си фабрика! Той използва вал от легирана стомана с висока якост 40Cr, с двойно уплътнена напречна универсална връзка, натоварване на въртящия момент от 3500 Nm и е съвместим с интерфейс за скорост 540/1000rpm. Продуктът отговаря точно на захранващия интерфейс на балопресата New Holland 330/340, а инсталацията е удобна и стабилна. Като фабрика за източници, Raydafon ви предоставя надеждни решения за предаване на достъпна цена, което прави операциите по балиране по-ефективни!
Карданен вал за дискове New Holland

Карданен вал за дискове New Holland

Като професионален производител, дълбоко ангажиран в областта на селскостопанската трансмисия в Китай, Raydafon персонализира силоотводен вал за дискови машини за дискови косачки New Holland. Той използва вал от легирана стомана с висока якост с двуредови конусни ролкови лагери, които могат да носят въртящ момент от 3200 Nm и да се адаптират към захранващия интерфейс на пълната гама дискови косачки на New Holland. Повърхността на този продукт е обработена с три слоя нанокерамично пръскане, а устойчивостта на корозия е с 60% по-висока от тази на традиционните процеси. Тъй като се доставя директно от фабриката, цената на Raydafon е с 25% по-ниска от тази на европейските марки и може също така да предостави нестандартни услуги за персонализиране, което го прави рентабилен избор за ранчо за надграждане на оборудването за косене.
Плъзгащ съединител карданен вал за дискова косачка 1340

Плъзгащ съединител карданен вал за дискова косачка 1340

Резервен силоотводен вал на плъзгащ се съединител на едро за дискови косачки 1340 / Hesston 1340 и 1345. 55N модулът с двоен CV замества 80-градусова CV връзка от страната на трактора и 50-градусова CV връзка от страната на диска. Тракторната връзка обикновено е 1.375-21; връзката на инструмента е 1,50" кръгла скоба; конструкцията използва 1-3/8" 6-шлицови краища. Двуплочният фрикционен съединител е настроен на въртящ момент на приплъзване от 2800 N·m и се включва отново след претоварване. Номерата на части 14656849, 82-14656849 и 83-14656849 са изброени за пълен монтаж, половината на инвентара и половината на трактора. Съвместимостта включва Hesston 1340/1345, изберете CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512. MOQ, персонализиране и време за доставка се цитират за поръчка след потвърждаване на номера на частта и размера на връзката.
Като надежден Карданен вал производител и доставчик в Китай, нашите продукти са преминали CE сертификация. Ако искате да закупите качествени продукти, моля свържете се с нас.
