Карданен вал за балопреси Krone
  • Карданен вал за балопреси KroneКарданен вал за балопреси Krone
  • Карданен вал за балопреси KroneКарданен вал за балопреси Krone

Карданен вал за балопреси Krone

Карданен вал на кръгла балопреса Krone, покриващ KR100/125/155/130/160, 1500/1800, 1500V/1250 MC и 1250/1550. Опциите с размер 4 стандарт и размер 4 CV използват вал 1210 с 1.375-6 шлици. Размер 6 CV е наличен за 1500/1800 и избрани 1250/1500 версии; 1500V/1250 MC използва 2380 или 2480 CV с 1.375-6. Опциите на съединителя включват FT34 при 1000 N·m, FT32 при 1000 N·m, FT42 при 1450 N·m, изрязване K64/2 при 1050 или 1500 N·m и FF1 при 1000 N·m. Номерата на базовите части на CV са 71R4121UCW07000 за CAT3/540 и 71R6121UCW07000 за CAT4/540, и двете 1.375-6. MOQ, персонализирането и времето за доставка се цитират за поръчка след потвърждаване на модела на пресата и съществуващата конфигурация на вала.

Задвижване на балопреса за кръгли бали Krone · Доставка на едро

Търговия на едро със силоотводен вал за кръгли балопреси Krone — спецификации, MOQ, персонализиране и време за доставка за KR100 до 1800 и съвместими компилации

Балопресите Krone не използват един и същ силоотводен вал. Групата KR100 до KR160 използва задвижваща линия с размер 4, 1500 и 1800 може да приеме CV размер 4 или размер 6, 1500V и 1250 MC използват 2380 или 2480 CV, а 1250/1550 работи с Размер 4 CAT3 CV, докато някои компилации 1250/1500 използват размер 6 CAT4. Трите таблици на тази страница изброяват опцията PTO, типа на съединителя и номера на основната част за всяка група, така че валът да може да бъде съпоставен, преди да бъде дадена оферта поискано.

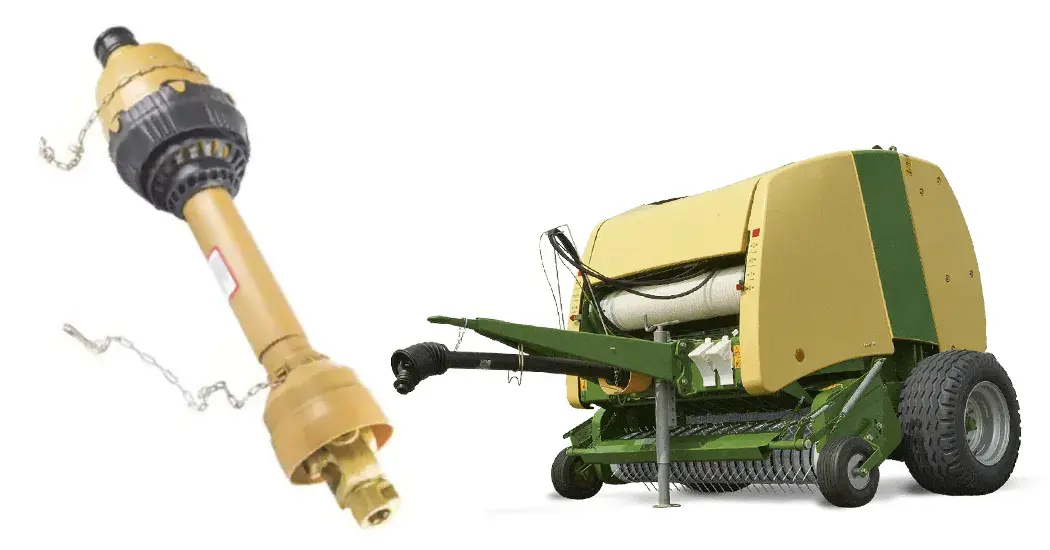

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

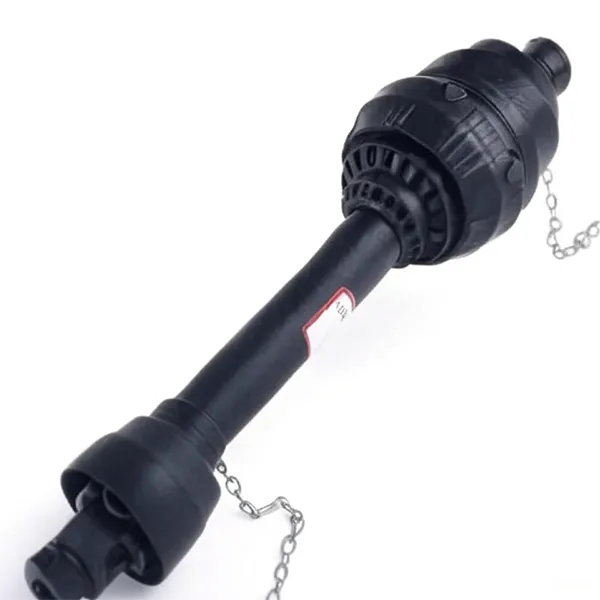

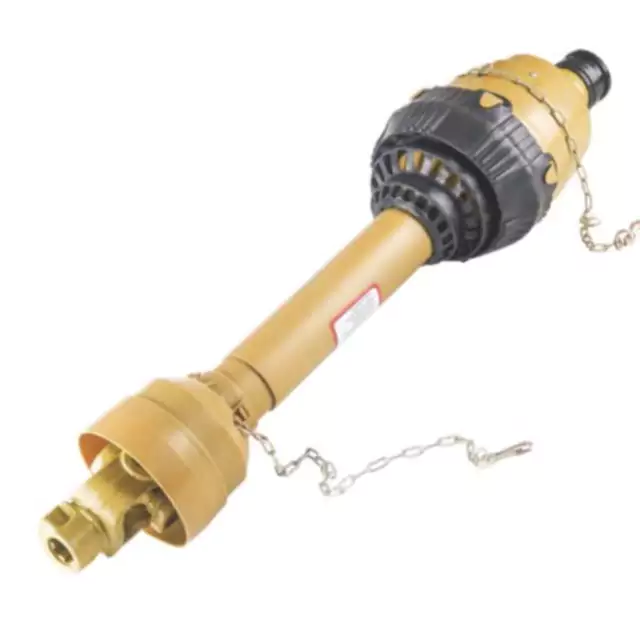

Карданен вал на балопреса Krone — CV шарнир, телескопична тръба и край на съединителя.
13Референции на модели
Размер 4 / Размер 6CV опции за задвижване
1000–1800 N·mДиапазон на въртящия момент на съединителя
1.375-6Общ сплайн

Решетка на модела — опция за ВОМ и съединител от Baler

Група АKR100 / KR125 / KR155
ВОМ
Размер 4 Standard или размер 4 CV, 1210 вал
Сплайн
1.375-6
Съединител
FT34 при 1000 N·m
Размер 4
Група АKR130 / KR160
ВОМ
Размер 4 Standard или размер 4 CV, 1210 вал
Сплайн
1.375-6
Съединител
FT34 при 1000 N·m
Размер 4
Група Б1500 / 1800
ВОМ
CV размер 4 или размер 6
Сплайн
1.375-6
Съединител
FT32 при 1000 N·m или FT42 при 1450 N·m
Размер 4 / Размер 6
Група С1500V / 1250 MC
ВОМ
2380 или 2480 CV
Сплайн
1.375-6
Съединител
K64/2 прекъсване при 1050 или 1500 N·m
Изрязан съединител
Група Г1250 / 1550
ВОМ
CV размер 4 (CAT3).
Сплайн
1.375-6
Съединител
FT32 или FF1 при 1000 N·m
Размер 4 CAT3
Група Е1250 / 1500 (Размер 6 компилации)
ВОМ
CV размер 6 (CAT4) на някои компилации
Сплайн
1.375-6
Съединител
FT42 при 1450 N·m
Размер 6 CAT4

Таблица със спецификации — модел, ВОМ и защита

Оригинално групиране по модел на балопресата, задвижване на ВОМ и номинал на съединителя
Модел ВОМ защита
KR100 / 125 / 155 / 130 / 160 Размер 4 Стандарт *1210 *1.375-6; Размер 4 CV *1210 *1.375-6 FT34 *1,375-6 *1000 N·m
1500 / 1800 Размер 4 или размер 6 CV с 1.375-6 FT32 @1000 N·m или FT42 @1450 N·m
1500V / 1250 MC 2380 или 2480 CV с 1.375-6 K64/2 Изрез при 1050 или 1500 N·m *1.375-6
1250 / 1550 CV размер 4 (CAT3) с 1.375-6 FT32 или FF1 при 1000 N·m
1250 / 1500 Някои използват CV с размер 6 (CAT4) FT42 при 1450 N·m

Един и същи модел балопреса може да се появи в повече от една конструкция. Потвърдете номера на съществуващата част на вала или типа на съединителя машината, преди да поискате оферта. Балопресите за кръгли бали Krone са оборудвани или с триене, или с изрез съединител в зависимост от конструкцията. Колкото по-широкоКарданен вал за рулонни балопресисписъци със страници други марки сламопреси като кръстосана препратка.

CV базови номера на части и номера на части на FT съединител

Базови номера на части за ВОМ с постоянна скорост
CV PTO Трактор Номер на основна част
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT съединители за 1.375-6 шлицов вход
Универсален размер Въртящ момент Номер на част
CAT3 / S4 1000 N·m 6QE344901R
CAT3 / S4 1000 N·m 635E41203R
CAT4 / S6 1800 N·m 663H53403R

Номерът на базовата част на CV е сглобката без приспособлението. Половината на приспособлението, тръбата и щитът са избрани отделно по модел балопреса. Номерата на частите на съединителя FT са изброени по универсален размер и въртящ момент. Ако съществуващият съединител е бил регулиран, потвърдете целевия въртящ момент на приплъзване спрямо ръководството за пресата, преди да поръчате. А свързаната категория е наКарданен вал за дискови машинистраница.

Как се съчетава вал на кръгла балопреса Krone

01

Прочетете модела на балопресата от машината

KR100 до KR160 попадат в една група; 1500 и 1800 в друга; 1500V и 1250 MC в една трета; 1250/1550 и 1250/1500 в четвърти и пети. Решетката на модела по-горе показва силоотводния вал и съединителя, които съответстват на всяка група.

02

Потвърдете номера на съществуващата част на вала

Една и съща балопреса може да бъде изградена с фрикционен съединител или изрязан съединител. Съществуващият номер на част е най-бързият начин да потвърдите с коя конфигурация е доставена машината, преди да поръчате замяна.

03

Потвърдете шлица на ВОМ на трактора

Повечето балопреси за кръгли бали Krone в тази гама работят с 1.375-6 шпонка. Ако тракторът използва различен щифт на ВОМ, потвърдете CV половината отделно. TheОбхват на силоотводния валстраницата изброява другите категории селскостопански задвижващи линии, ако страната на трактора се сменя по същото време.

Къде се използва този вал

Задвижващи линии на балопреси за кръгли бали Krone в гамата KR100 до 1800 и групите 1500V, 1250 MC и 1250/1550.

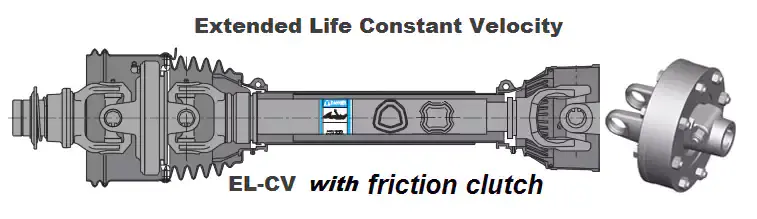

Карданният вал на балопресата Krone поема мощност от силоотводния вал на трактора и я предава към скоростната кутия на балопресата чрез CV шарнир и телескопична тръба. Когато балопресата подхване тежък вал или удари парче материал, съединителят — триене или изрязване в зависимост от конструкцията — предпазва скоростната кутия от удар.

Валът се съгласува независимо с модела на балопресата и шлица на ВОМ на трактора. Страната на пресата фиксира половината на приспособлението, вида на съединителя и дължината на тръбата; страната на трактора фиксира CV половината и шлица на ВОМ. И двете страните трябва да бъдат потвърдени, преди да бъде поръчан резервен вал.

За свързано приложение на балопреса за кръгли бали,Карданен вал за балопреси Case IHстраницата използва сравнима структура модел по модел. За скоростни кутии на прикачен инвентар, които се намират след карданния вал, вижтеселскостопанска скоростна кутиядиапазон.

Изпратете модела на балопресата и номера на съществуващата част на вала

Изпратете модела балопреса Krone (KR100 до 1800, 1500V, 1250 MC, 1250/1550 или 1250/1500) и съществуващата част на вала номер или тип съединител. Ние ще потвърдим опцията за PTO, номинала на съединителя и номера на основната част на CV за това изграждане и издаване на оферта с MOQ и време за изпълнение за тази конфигурация.
