Пластмасови винтови зъбни колела

Raydafon формира персонализирани пластмасови спирални зъбни колела от POM и найлон в собствената си фабрика в Нингбо, Китай. Стандартните инструменти покриват модул M0.1–M2.0, отвори от Ø1,40 mm до Ø3,05 mm, външни диаметри Ø10–Ø50 mm (до Ø120 mm при персонализирани инструменти) и ширини на лицето 2,0–10,0 mm, с работен температурен диапазон от −30 °C до +100 °C. Тъй като формата на зъбите се произвежда в шприцформата, а не се изрязва, ъгълът на спиралата и профилът остават постоянни в цялата партида, а зъбните колела работят самосмазващи се и тихи – измереният шум е с около 20% по-нисък от еквивалентните задвижвания с цилиндрични зъбни колела в същото приложение. Налични са стъклени класове, където е необходим по-висок въртящ момент или твърдост, а машинно обработени пластмасови или метални зъбни колела се цитират, когато формованата пластмаса не може да изпълни задължението. Изпратете своя чертеж или подробности за мостра за проверка на инструментите и оферта в рамките на 24 часа.

Пластмасови винтови зъбни колела — POM и найлон, M0.1 до M2.0

Инжекционно формовани спираловидни зъбни колела за малки задвижвания, които се нуждаят от тиха работа, без смазване и ниско тегло. Стандартните инструменти покриват модули M0.1–M2.0, отвори от Ø1,40 до Ø3,05 mm, външни диаметри Ø10–Ø50 mm и ширини на лицето 2,0–10,0 mm, с формована геометрия на зъбите вместо нарязани зъби — така че консистенцията зъб до зъб се запазва в цялата партида.

  • M0.1–M2.0Стандартна гама модули
  • Ø1,40–3,05Стандартен диапазон на отвора
  • Ø10–50Диапазон на външния диаметър (mm)
  • −30 до +100Работна температура (°C)

Производител на пластмасови спирални зъбни колела в Китай — Персонализирани POM и найлонови спирални зъбни колела

Raydafon формира пластмасови спирални зъбни колела в собствената си фабрика в Нингбо, Китай, за OEM производители, които се нуждаят от тиха, самосмазваща се предавка, а не от нарязана стомана. Зъбите на зъбното колело се оформят в шприцформата, така че ъгълът на спиралата, профилът и позицията на отвора се фиксират от инструмента, а не от по-късна стъпка на обработка — поради което формата на зъбите от партида до партида остава постоянна и защо единичната цена спада, след като инструментът работи. Типичните купувачи са производители на малки машини, производители на медицинско и лабораторно оборудване, производители на уреди и помпи и всеки, който заменя смазана метална двойка зъбни колела с пластмасова, която не се нуждае от поддръжка.

Стандартната инструментална екипировка е най-бързият и най-евтиният начин: изпратете модула, броя на зъбите, ъгъла на спиралата, отвора и ширината на лицето и ако матрицата съществува, ние предлагаме оферта от складови инструменти. Когато геометрията е нова, ние създаваме инструмента и матрицата по вашия чертеж. Свързани продукти от същата работилница включватвинтова предавкагама в метал за по-висок въртящ момент, пълнатапластмасова предавкалиния в шпора, червей и вътрешни форми, ицилиндрични зъбни колелаако вашето устройство не се нуждае от спираловидно припокриване.

Спецификации

  • Тип продуктСпирално зъбно колело (лето под налягане)
  • Стандартен модулM0.1 – M2.0
  • МатериалПолиацетал (POM)/найлон, пълнители със стъкло при поискване
  • Стандартен отворØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm
  • Външен диаметърØ10.0 – Ø50.0 mm, до Ø120 mm при персонализирана инструментална екипировка
  • Ширина на лицето (L)2,0 – 10,0 мм
  • Работна температура−30 °C до +100 °C
  • СмазванеСамосмазващ се, не изисква грес при нормална работа
  • ПерсонализиранеМодул до M3.0, брой зъби, ъгъл на спиралата, отвор, главина, шпонков канал, цвят

Стандартна спецификация. Отворът, външният диаметър и ширината на лицето са гъвкави в рамките на показаните диапазони — кажете ни стойностите, от които се нуждаете.

Тип Модул Материал отвор Външен диаметър Ширина на лицето (L)
Спирална предавка M0.1 – M2.0 Полиацетал (POM) / найлон Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 mm (гъвкав) Ø10.0 – Ø50.0 mm (гъвкав) 2,0 – 10,0 мм (гъвкав)

Толерантност и капацитет:формованите пластмасови зъбни колела поддържат по-широка граница на толеранс от изрязаните метални зъбни колела и точните цифри зависят от модула, дебелината на стената и степента на материала. Моля, посочете хлабината и толеранса на централното разстояние, от които се нуждаете при сглобяването си на етапа на офертата — ние ще потвърдим какво може да поеме инструменталната екипировка или ще препоръчаме режещо зъбно колело, ако пластмасата не може да го изпълни.

POM или найлон: Избор на правилния материал

Полиацетал (POM)

Изборът по подразбиране за малки прецизни зъбни колела. Ниско триене, висока твърдост и много стабилни размери при влага, което поддържа предвидими централно разстояние и луфт. Най-добър за непрекъснато работещи задвижвания и за сглобки, където предавката трябва да поддържа толеранс в продължение на месеци.

Найлон (PA)

По-здрав и по-устойчив на удар от POM, с по-добро потискане на удари и вибрации, но абсорбира влагата и леко променя размерите си с влажност. Подходящ за прекъснати, натоварени с удар или задвижвания с висока вибрация, а не за позициониране с тесен толеранс.

Стъклени степени

Добавянето на стъклени влакна повишава здравината и твърдостта за по-висок въртящ момент и подобрява устойчивостта на пълзене при повишена температура, но увеличава износването на формата и леко намалява естественото затихване. Ние ще ви посъветваме относно степента и очаквания живот за вашето задължение.

Ако вашето изискване за въртящ момент надхвърля това, което може да понесе формованата пластмаса, честният отговор е нарязана предавка - вижте нашатацилиндрично зъбно колелои спирални зъбни колела от метал. Предпочитаме да цитираме правилната част, отколкото да продадем пластмасово зъбно колело, което се проваля в експлоатация.

Подробности за продукта

Снимките по-долу показват нашите формовани пластмасови спираловидни зъбни колела: форма на зъбите, покритие на главината и отвора и сглобения комплект зъбни колела.

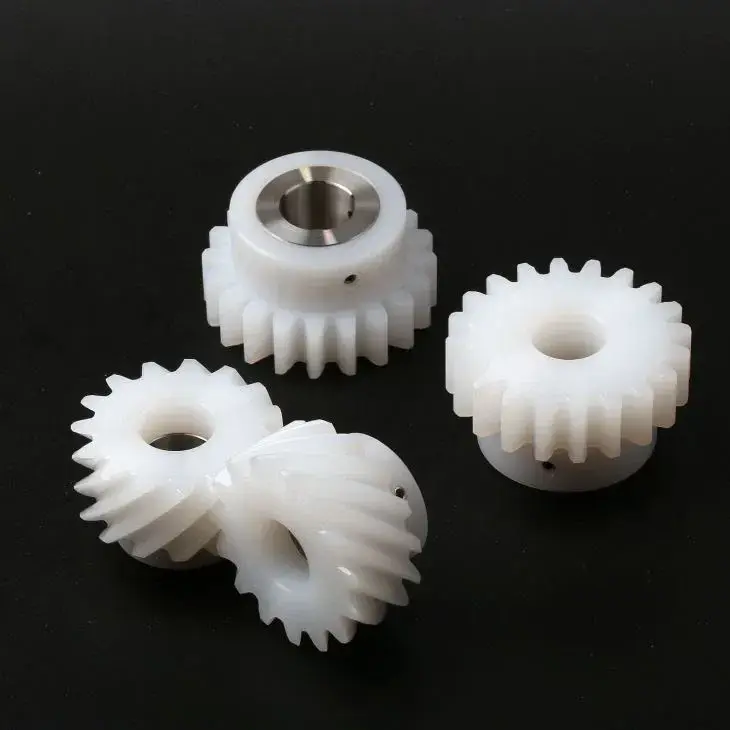

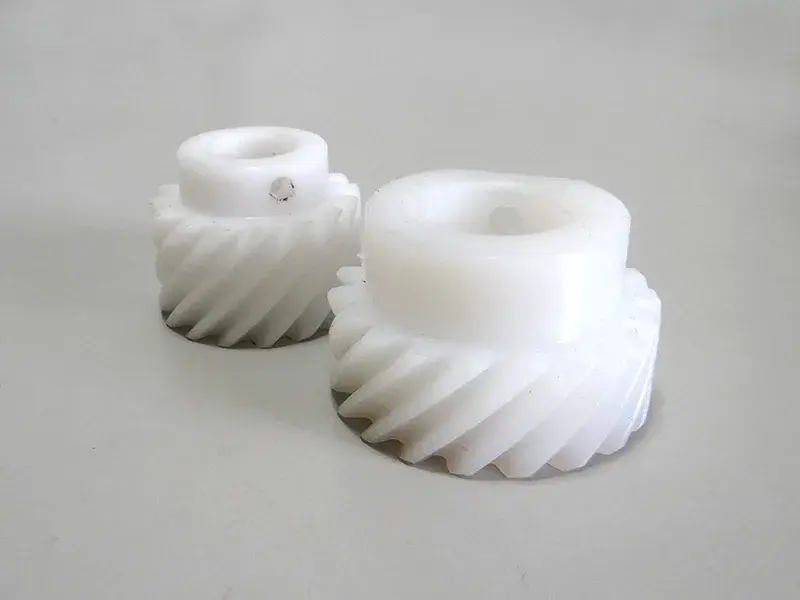

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Формована пластмасова спираловидна предавка — ъгъл на спиралата, форма на зъбите и завършен отвор.

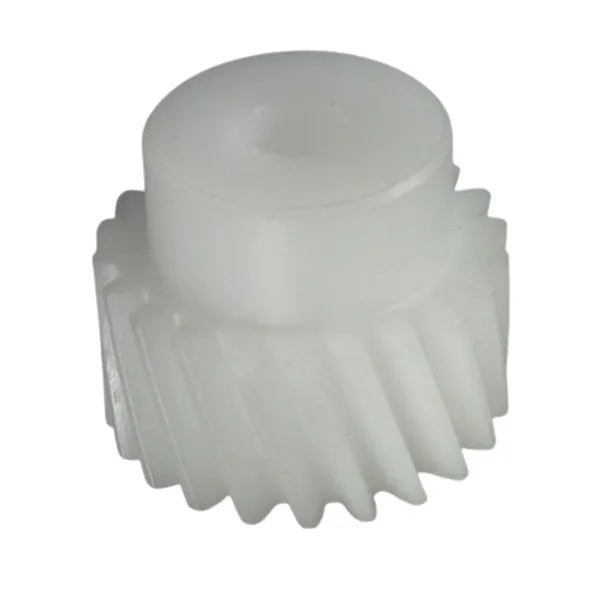

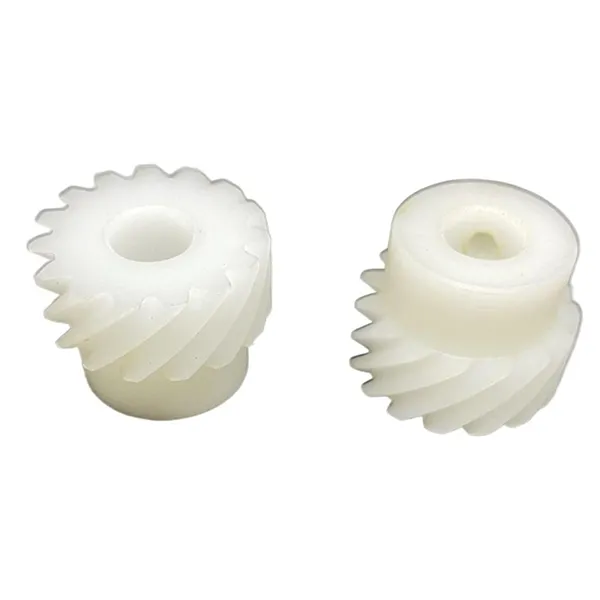

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Стандартно POM спираловидно зъбно колело с главина и прецизен отвор.
Plastic helical gear set assembled in a small drive application
Пластмасов комплект спирални зъбни колела, събран в малко задвижване.

Ключови предимства

  1. 01

    Самосмазваща се

    POM и найлонът се движат един срещу друг или срещу стомана без маслен или гресен филм, така че скоростна кутия, която преди това се нуждаеше от камера за смазка, уплътнения и сервизен интервал, може да бъде изградена без поддръжка.

  2. 02

    Тихо предаване

    Спираловидното припокриване на спираловиден зъб се захваща постепенно, а не с единичен удар, а самият полимер потиска вибрациите – измереният шум на нашите зъбни колела е с около 20% под еквивалентните задвижвания с цилиндрични зъбни колела в същото приложение.

  3. 03

    По-ниско възвратно-постъпателно тегло

    Формованата пластмаса е много по-лека от стомана или месинг, което намалява инерцията на задвижваните части. Това има значение при ръчните инструменти, преносимите инструменти, малките механизми за позициониране и други чувствителни към теглото продукти.

  4. 04

    Корозионна и химическа устойчивост

    Инженерните пластмаси не ръждясват и са устойчиви на повечето киселини, алкали, детергенти и почистващи препарати, влизащи в контакт с храни, така че зъбното колело може да работи във влажна, промита или леко корозивна среда, където металното зъбно колело се нуждае от покритие.

  5. 05

    Постоянна формована геометрия

    Формата на зъба идва от кухината на матрицата, така че всяка част в партидата е по същество идентична - без отклонение при износване на ножа, без вариация на профила от работа до работа и много по-малко усилия за проверка за вас.

  6. 06

    Директна фабрична цена

    Инструмент, формоване и инспекция се извършват под един покрив, без търговски марж между тях. Единичната цена се определя от етапа на инструментална екипировка, а не от среден слой.

Как една винтова предавка предава въртящ момент

Зъбите на цилиндричното зъбно колело се срещат със свързващите зъби наведнъж. Зъбците на спираловидното зъбно колело са разположени под ъгъл спрямо оста, така че контактът започва от единия край на зъба и преминава към другия, както се затваря ципа. Следователно натоварването се натрупва постепенно, вместо да пристига като удар, което е основната причина една спирална двойка да работи по-гладко и по-тихо от двойка шпори при същата скорост и натоварване.

Вторият ефект е споделянето на натоварването. Тъй като няколко зъба са в контакт във всеки момент по тази диагонална линия, силата, необходима за предаване на даден въртящ момент, се разпределя върху по-голяма площ от ръба на зъба, така че локалното контактно налягане е по-ниско и повърхностното износване е по-бавно. Единичен пластмасов зъб, носещ целия товар, би се деформирал; набор от зъби, които го споделят, не го правят — точно поради тази причина спиралната геометрия подхожда на сравнително меки материали като POM и найлон.

Спираловидните зъби също създават аксиално натоварване по протежение на вала, така че лагерите или упорните шайби на вала трябва да могат да го поемат. Това е единствената конструктивна точка, която си струва да се провери, преди да се определи спирално зъбно колело вместо цилиндрично зъбно колело: припокриването на зъбите осигурява безшумност и споделяне на натоварването, но предава допълнителна аксиална сила на останалата част от сглобката.

Приложения

  • Малки мотор-редукториТихи етапи на намаляване
  • Медицински и лабораторни уредиЧисти задвижвания без смазване
  • Оборудване за храни и напиткиИзмиващи се, химически устойчиви части
  • Офис и домакински уредиНискошумно задействане и таймери
  • Автомобилни аксесоариОгледала, седалки, ключалки, малки задвижки
  • Инструменти и роботикаЛеки позициониращи задвижвания с ниска инерция
  • Вендинг и разпределителни машиниСамосмазващи се механизми с дълъг живот
  • Помпи и клапаниНеръждясваща вътрешна предавка

Ако вашето приложение не е в списъка, изпратете чертежа или примерната част. В повечето случаи можем да потвърдим от модула, отвора и ъгъла на спиралата дали стандартните инструменти пасват или е необходима нова форма.

Често задавани въпроси за купувача

  • Тези зъбни колела формовани ли са или машинно изработени от пластмасов прът?Те са шприцовани в стоманени инструменти, което поддържа геометрията на зъбите идентична в цялата партида и намалява единичната цена. Обработените пластмасови зъбни колела са налични за прототипи и много малки обеми.
  • Какъв е максималният въртящ момент, който може да носи пластмасова винтова предавка?Зависи от модула, ширината на лицето, броя на зъбите и класа на материала, така че не публикуваме нито една цифра. Изпратете въртящия момент, скоростта и работния цикъл и ние ще ви препоръчаме модул и материал или ще ви кажем дали вместо това задължението се нуждае от метална предавка.
  • Трябва ли да смазвам зъбното колело?Не при нормално дежурство. POM и найлонът са самосмазващи се. За продължителна работа с висока скорост или високо натоварване, малко количество съвместима грес може да удължи живота и ние ще го кажем на етапа на офертата, ако вашите задължения се нуждаят от това.
  • Какви допустими отклонения можете да поддържате за формата на отвора и зъбите?Формованите части държат по-широка лента от нарязаните зъбни колела. Кажете ни толеранса на центровото разстояние и хлабината, от които се нуждае вашият монтаж и ние ще потвърдим дали инструменталната екипировка може да го изпълни или ще предложим обработена част, ако не може.
  • Каква е цената на инструменталната екипировка и времето за изпълнение на персонализирано зъбно колело?Цената на инструмента зависи от модула, броя на кухините и размера на зъбното колело; по-големите модули и инструментите с множество кухини струват повече. След като чертежът бъде одобрен, ние потвърждаваме времето за изпълнение на инструмента и примерния график с офертата, обикновено в рамките на 24 часа след получаване на чертежа.
  • Можете ли да съпоставите примерна част, която вече използваме?да Изпратете мостра или чертеж с размери — модул, брой зъби, ъгъл на спиралата, отвор, ширина на лицето и материал. Ние ще потвърдим дали съответства на съществуващите инструменти или се нуждае от нова форма и ще предложим оферта в двата случая.

Свързани продукти и допълнителна литература

Поискайте оферта за пластмасови винтови зъбни колела

Изпратете подробности за своя чертеж или мостра — модул, брой зъби, ъгъл на спиралата, отвор, ширина на лицето, материал и количество. Ние потвърждаваме дали стандартните инструменти пасват или е необходима нова форма и отговаряме с цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Цитираните цифри (намаляване на шума, температурен диапазон, диапазони на модула и отвора) се отнасят за стандартни инструменти и нормални условия на работа. Моля, потвърдете окончателния чертеж и класа на материала, преди да поръчате.
