Как работи селскостопанска скоростна кутия в силоотводни системи на трактори?

Във всеки селскостопански инвентар, задвижван от трактор,селскостопанска скоростна кутияе критичният механичен мост, който пренася мощността от силоотводния вал на трактора (PTO) към работните части на инвентара. Но как точно работи една селскостопанска скоростна кутия в тази система? В основата си селскостопанската скоростна кутия е преобразувател на скорост и въртящ момент. Той приема входа с висока скорост и нисък въртящ момент от силоотводния вал на трактора (обикновено 540 или 1000 rpm) и го трансформира в изход с по-ниска скорост и по-висок въртящ момент, който е подходящ за задачи като оран, косене или балиране. Тази трансформация се постига чрез набор от зацепващи зъбни колела с различен брой зъби, подредени в една или повече зъбни колела. Нашата фабрика в Raydafon Technology Group Co., Limited проектира и произвежда селскостопански скоростни кутии повече от 20 години и ние усъвършенствахме инженерството на тези зъбни предавки, за да постигнем нива на ефективност над 96 процента, дори при тежки ударни натоварвания.

Принципът на работа на селскостопанска скоростна кутия в силоотводна система се основава на основния закон на предавката: произведението на скоростта и въртящия момент остава постоянно (минус загубите от триене). Когато по-малка предавка задвижва по-голяма предавка, изходната скорост намалява пропорционално, докато изходящият въртящ момент се увеличава със същото съотношение. Например, намаляване на предавката 3:1 превръща 1000 оборота в минута на входа в 333 оборота в минута на изход, с три пъти по-голям въртящ момент. Това е от съществено значение за приспособления като ротационни мотофрези, които изискват голям въртящ момент за рязане и смесване на почвата. В допълнение, селскостопанската скоростна кутия често включва съединител или срязващ щифт за защита на задвижването от претоварване, а някои модели включват задна предавка или множество диапазони на скоростта за гъвкавост. В това изчерпателно ръководство ще разгледаме механичните компоненти, системите за смазване и принципите на работа на селскостопанската скоростна кутия. Ние също така ще споделим подробни технически спецификации, данни за производителността в реалния свят и най-добри практики за поддръжка от обширния опит на нашата фабрика в селскостопанския сектор.

Съдържание

• 1. Защо редукторът на предавките е от съществено значение в системите за ВОМ на трактори?
• 2. Как вътрешните компоненти на една селскостопанска скоростна кутия работят заедно?
• 3. Какви са основните технически спецификации на нашата селскостопанска скоростна кутия?
• 4. Как правилното смазване и поддръжка могат да увеличат максимално производителността на скоростната кутия?
• Често задавани въпроси (FAQ)
• Заключение и персонализирани решения за скоростна кутия

Защо редукторът на предавките е от съществено значение в силоотводните системи на трактори?

Карданните валове на трактора обикновено се въртят или с 540 оборота в минута, или с 1000 оборота в минута, в зависимост от модела на трактора и използвания стандарт. Въпреки това, повечето селскостопански инструменти са проектирани да работят при много по-ниски скорости - често между 200 и 600 оборота в минута - със значително по-висок въртящ момент, отколкото тракторът може да осигури директно. Това несъответствие между мощността на трактора и изискванията на инвентара е основната причина, поради която селскостопанската скоростна кутия е незаменима. Без намаляване на предавката, ротационната мотофреза би завъртяла зъбците си твърде бързо, което би ги накарало да се счупят на камъни и оставяйки почвата слабо разпрашена; балиращата преса няма да има достатъчно въртящ момент, за да компресира сеното в стегнати бали. Селскостопанската скоростна кутия разрешава това, като използва набор от предавки за намаляване на входната скорост и умножаване на въртящия момент, като гарантира, че прикачното приспособление работи в рамките на своя оптимален диапазон на мощност.

Основни причини, поради които редуцирането на предавките е от съществено значение в силоотводните системи на трактора:

• Умножение на въртящия момент:Селскостопански задачи като оран, брануване и дълбока обработка на почвата изискват голям въртящ момент за преодоляване на съпротивлението на почвата. Селскостопанската скоростна кутия може да умножи въртящия момент на трактора с коефициенти от 2 до 6, в зависимост от коефициента на намаляване. Например, редуктор 4:1 може да произведе четири пъти по-голям въртящ момент на входящия вал на приспособлението, позволявайки му да прорязва твърда глина или уплътнена почва.
• Съвпадение на скоростта:Инвентарите имат оптимални работни скорости за ефективност и износване. Една косачка, например, изисква скорост на върха на ножа от около 70-80 m/s за чисто рязане. Селскостопанската скоростна кутия гарантира, че скоростта на силоотводния вал е намалена или в някои случаи увеличена, за да съответства на проектната скорост на машината. Това предотвратява превишаване на скоростта, което може да повреди приспособлението, или по-ниска скорост, което намалява производителността.
• Оптимизиране на натоварването на двигателя:Позволявайки на трактора да работи при най-икономичните обороти на двигателя (обикновено 85-90 процента от максималните обороти в минута), докато прикачното приспособление работи с идеалната си скорост, селскостопанската скоростна кутия допринася за цялостната икономия на гориво. Модерните селскостопански скоростни кутии от нашата фабрика са проектирани със специфични съотношения, които са в съответствие с картографирането на двигателя на трактора, което води до спестяване на гориво до 15 процента.
• Адаптивност за различни скорости на ВОМ:Много селскостопански скоростни кутии са проектирани да приемат както 540, така и 1000 оборота в минута, или чрез прост селектор на предавките, или чрез използване на различни входни валове. Тази гъвкавост позволява едно приспособление да се използва с различни трактори, увеличавайки използването на активите за фермерите.

За да илюстрирате практическото значение на намаляването на скоростите, помислете за трактор със 120 к.с., използван за оран с 5-браздов обръщателен плуг. Плугът изисква 230 оборота в минута при 1800 Nm въртящ момент, за да издърпа почвата. ВОМ на трактора осигурява 1000 оборота в минута, но само 380 Nm въртящ момент. Селскостопанска скоростна кутия 4,3:1 намалява скоростта до 233 об/мин и умножава въртящия момент до 1630 Nm, отговаряйки на изискванията на плуга. Без скоростната кутия плугът би бил невъзможен за ефективно използване. Нашата фабрика е разработила селскостопански скоростни кутии, които могат да се справят с такива високи натоварвания на въртящия момент, като същевременно поддържат компактни размери и ниско тегло, като гарантират, че цялостното приспособление остава добре балансирано и лесно за маневриране.

Освен това, намаляването на предавката в селскостопанска скоростна кутия също помага за намаляване на инерционното несъответствие между трактора и инвентара. При внезапни промени в натоварването (напр. удар в камък), предавката на скоростната кутия абсорбира и изглажда удара, предотвратявайки предаването му обратно към трансмисията на трактора. Тази защитна функция често се подценява, но е от решаващо значение за дълготрайността както на трактора, така и на инвентара. Ние в Raydafon проектираме нашите селскостопански скоростни кутии с коефициент на безопасност 1,5 пъти максималния входен въртящ момент, като гарантираме, че те могат да се справят с случайни претоварвания без повреда.

Как работят заедно вътрешните компоненти на селскостопанска скоростна кутия?

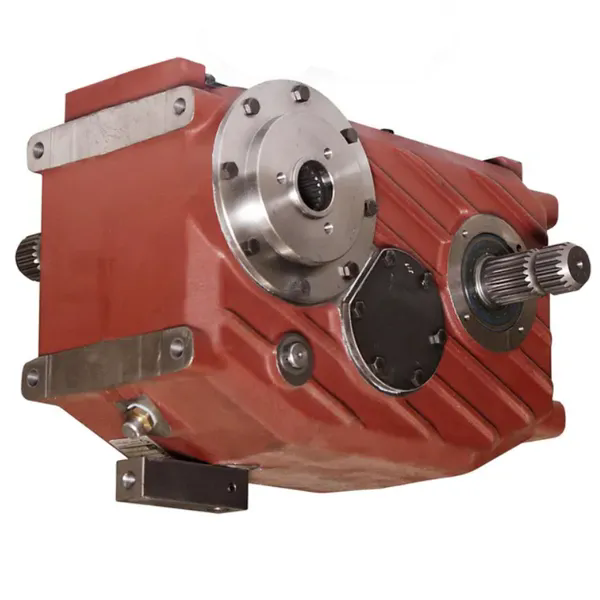

Селскостопанската скоростна кутия е прецизен комплект от зъбни колела, валове, лагери и корпус, които работят в хармония за предаване на мощност. Най-често срещаната конфигурация за приложения на силоотводния вал на трактора е конусната скоростна кутия (за промяна на посоката на потока на мощността с 90 градуса) или скоростната кутия с паралелен вал (за поддържане на входящия и изходящия вал успоредни). Вътре в корпуса зъбните колела са подредени в зъбна предавка, като входното зъбно колело (пиньон) се зацепва с по-голямо изходящо зъбно колело (биче зъбно колело) или серия от междинни зъбни колела, за да се постигне желаното съотношение на редукция. Нашата фабрика вRaydafon Technology Group Co., Limitedизползва винтови зъбни колела в нашите селскостопански скоростни кутии, тъй като те предлагат по-плавна работа, по-голяма товароносимост и по-нисък шум в сравнение с правонарезните зъбни колела. Зъбците са прецизно шлифовани за постигане на повърхностно покритие от 0,8 микрона, което гарантира тиха работа и дълъг живот.

Ключови вътрешни компоненти на селскостопанска скоростна кутия и как работят заедно:

• Входящ вал и зъбно колело:Входящият вал е свързан към силоотводния вал на трактора чрез шлицов съединител. Зъбното колело, което е неразделна част от или монтирано на входния вал, е най-малкото зъбно колело във влака. Зацепва се с първата междинна предавка или директно с изходящата предавка. Броят на зъбите на пиньона (обикновено 12-20) определя първоначалното съотношение на редукция.
• Междинен вал и зъбни колела:В многостепенните скоростни кутии един или повече междинни валове носят зъбни колела с различни размери. Междинните предавки се използват за постигане на по-високи съотношения на редукция в рамките на компактен отпечатък. Например, двустепенна редукция може да използва пиньон с 20 зъба, задвижващ зъбно колело с 60 зъба на междинния вал, и зъбно колело с 15 зъба на същия вал, задвижващо изходящо зъбно колело със 75 зъба, което води до общо намаление от (60/20) x (75/15) = 15:1.
• Изходящ вал и предавка:Изходният вал доставя мощност към работния елемент на машината. Зъбното колело, монтирано на изходящия вал, е най-голямото зъбно колело във влака. Той се върти с крайна намалена скорост и осигурява максимален въртящ момент. Изходният вал обикновено е шлицов, за да приеме универсална връзка или да се свързва директно към входа на приспособлението.
• Лагери и уплътнения:Висококачествени лагери (конусовидни ролкови лагери или сачмени лагери с дълбок канал) поддържат валовете и поддържат центровката на зъбните колела при натоварване. Нашите селскостопански скоростни кутии използват лагери с динамично натоварване, което надвишава максималното натоварване на зъбните колела с 1,5 пъти, което гарантира издръжливост. Входният и изходящият вал са уплътнени с маслени уплътнения с двойни устни, за да се предотврати изтичане на смазка и замърсяване.

Корпусът на селскостопанската скоростна кутия обикновено е изработен от чугун или сферографитен чугун, осигурявайки твърда структура, която потиска вибрациите и разсейва топлината. Нашата фабрика използва нодуларен чугун (GGG 50) заради неговата превъзходна якост на опън и свойства на удължение. Корпусът е проектиран с вътрешни ребра за увеличаване на твърдостта и с маслени канали за насочване на смазката към лагерите и зъбите на зъбните колела. Някои селскостопански скоростни кутии също включват помпа или маслоотделител, за да осигурят принудително смазване при по-високи работни скорости. Това е особено важно за скоростни кутии, използвани във високоскоростни ротационни ножове, където зъбните колела могат да достигнат температури от 80°C или повече.

В допълнение към основната скоростна кутия, много селскостопански скоростни кутии включват допълнителни функции като:

• Съединител срещу претоварване:Фрикционен съединител или срязващ щифт, който се плъзга или счупва, когато въртящият момент надхвърли предварително зададена граница, предпазвайки трактора и приспособлението от повреда.
• Многоскоростен селектор:Механизъм за превключване, който позволява на оператора да променя предавателните отношения без спиране на ВОМ, осигурявайки различни скорости за различни задачи.
• Интегрирана спирачка:Механична спирачка, която спира изходния вал, когато силоотводният вал е изключен, предотвратявайки свободното завъртане на приспособлението.

Тези компоненти са прецизно обработени и сглобени в нашата фабрика, за да се гарантира, че селскостопанската скоростна кутия осигурява постоянна производителност през целия си експлоатационен живот. Използваме компютърно проектиране на зъбни колела (KISSsoft), за да оптимизираме геометрията на зъбните колела за здравина и ефективност и валидираме всеки дизайн чрез анализ на крайните елементи (FEA) и физически тестове.

Какви са основните технически спецификации на нашата селскостопанска скоростна кутия?

Raydafon Technology Group Co., Limited произвежда широка гама от селскостопански скоростни кутии за приложения със силоотводен вал на трактори, покриващи номинална мощност от 30 kW до 250 kW и редукционни съотношения от 1,5:1 до 15:1. Нашите продуктови линии включват едностепенни, двустепенни и конусни предавателни кутии, всички проектирани за съвместимост със стандартните силоотводни валове SAE и ISO. Таблицата по-долу обобщава основните спецификации за нашите най-популярни модели селскостопански скоростни кутии, които се използват в ротационни мотофрези, дискови брани, косачки, преси и силажокомбайни. Всички стойности се основават на тестване по стандарти DIN 3990 и ISO 6336 и нашата фабрика може да персонализира всеки модел, за да отговаря на специфичните изисквания на приспособлението.

В допълнение към тези стандартни модели, нашата фабрика предлага услуга за проектиране по поръчка на селскостопански скоростни кутии. Можем да модифицираме материала на зъбното колело (карбюризирана или индукционно закалена стомана), типа на лагера и геометрията на корпуса, за да отговарят на конкретни условия на работа. Ние също така предлагаме набор от допълнителни аксесоари, включително сензори за скорост, температурни сонди и ограничители на въртящия момент. Всички наши селскостопански скоростни кутии са боядисани с издръжливо двукомпонентно епоксидно покритие, което е устойчиво на корозия и UV разграждане.

Нашият процес за осигуряване на качеството включва 100 процента проверка на геометрията на зъбите на зъбното колело, тестване на повърхностната твърдост и 2-часов тест на динамометър за проверка на ефективността и повишаването на температурата. Всяка селскостопанска скоростна кутия е придружена от подробен протокол от изпитване, включително анализ на модела на контакт на предавката и спектър на вибрации. Ние също така предоставяме 3D CAD модел на скоростната кутия за лесно интегриране в дизайна на вашия инвентар. С нашите всеобхватни възможности за проектиране и производство можем да доставим персонализирана селскостопанска скоростна кутия в рамките на 6-8 седмици от потвърждението на поръчката.

Как правилното смазване и поддръжка могат да увеличат максимално производителността на скоростната кутия?

Земеделската скоростна кутия е високо прецизна механична система, която разчита на правилно смазване и редовна поддръжка, за да постигне проектния си живот. Смазването изпълнява множество критични функции: намалява триенето между зъбите на зъбното колело и лагерите, разсейва топлината, генерирана от загубата на мощност, предотвратява корозията и помага за отмиването на износените частици. В нашите селскостопански скоростни кутии препоръчваме да използвате висококачествено трансмисионно масло с добавки EP (за екстремно налягане), обикновено SAE 80W-90 или SAE 85W-140, в зависимост от температурата на околната среда и работното натоварване. Маслото трябва да се сменя на редовни интервали, за да запази защитните си свойства. Нашата фабрика е разработила цялостен график за поддръжка, който, ако се следва, може да удължи експлоатационния живот на селскостопанска скоростна кутия до 8 000 до 10 000 работни часа.

Основни практики за смазване и поддръжка на селскостопанска скоростна кутия:

• Проверки на нивото на маслото:Проверявайте нивото на маслото преди всяка употреба, като използвате пръчката за измерване или контролното стъкло. Нивото на маслото трябва да е на указаната маркировка на измервателната пръчка, когато скоростната кутия е нивелирана и охладена. Ниските нива на маслото могат да доведат до прегряване и преждевременно износване.
• Интервали за смяна на маслото:За нова селскостопанска скоростна кутия препоръчваме смяна на маслото след първите 50 часа работа, за да се отстранят остатъците от износване. След това сменяйте маслото на всеки 400-500 часа или годишно, което от двете настъпи първо. За скоростни кутии, работещи в изключително прашни или мокри условия, сменяйте маслото на всеки 300 часа.
• Качество на лубриканта:Използвайте само висококачествени трансмисионни масла, отговарящи на спецификациите API GL-5 или GL-6. Избягвайте смесването на различни марки или вискозитети, тъй като това може да повлияе на работата на лубриканта. Ако маслото стане млечно (замърсяване с вода) или потъмнее и прилича на утайка (окисляване), сменете го незабавно.
• Проверка на уплътнението:Проверявайте редовно уплътненията на входящия и изходящия вал за признаци на теч. Изтичащото уплътнение може да позволи на замърсителите да навлязат в скоростната кутия и на смазката да избяга, което води до повреда. Сменете уплътненията при първите признаци на износване или повреда.
• Мониторинг на вибрации:Периодично се вслушвайте за необичайни шумове или усещайте за прекомерни вибрации по време на работа. Внезапното увеличаване на шума или вибрациите може да означава проблем с лагера или зъбното колело, който трябва да бъде решен незабавно.

Казус от мащабна млечна ферма в Нова Зеландия илюстрира въздействието на правилната поддръжка. Фермата използва нашата селскостопанска скоростна кутия RD-350 на 12 дискови косачки. През първите два сезона те следваха нашия препоръчан график за поддръжка, без повреди на скоростната кутия. В третия сезон смениха операторите и новият екип пренебрегна редовните проверки на маслото. В рамките на три месеца две скоростни кутии се повредиха поради недостиг на масло. Фермата възстанови графика за поддръжка и осигури обучение на всички оператори и през следващите пет години те имаха само един незначителен проблем със скоростната кутия. Стопанството изчисли, че разходите за обучение и смяна на масло са по-малко от 10 процента от разходите за подмяна на скоростните кутии.

В допълнение към основната поддръжка, ние предлагаме опционална услуга за анализ на масло, където проби могат да бъдат изпратени до нашата фабрика за анализ на частици от износване и замърсители. Това може да осигури ранно предупреждение за предстоящи проблеми, позволявайки планирана поддръжка, а не неочаквани повреди. Нашата фабрика също така предоставя комплект резервни части с всяка селскостопанска скоростна кутия, включително уплътнения, гарнитури и срязващ щифт, така че дребните ремонти да могат да се извършват бързо на полето. Като инвестирате малко време и усилия в поддръжката, можете да гарантирате, че вашата селскостопанска скоростна кутия ще продължи да осигурява надеждно и ефективно предаване на мощност в продължение на много години.

Често задавани въпроси (FAQ)

Въпрос 1: Мога ли да използвам селскостопанска скоростна кутия, проектирана за 540 об/мин ВОМ с трактор с 1000 об/мин ВОМ?

Отговор: Зависи от дизайна на скоростната кутия. Нашите селскостопански скоростни кутии обикновено са предназначени както за входни скорости от 540, така и за 1000 об/мин, при условие че входният въртящ момент не надвишава максималния номинален капацитет на скоростната кутия. Ако използвате скоростна кутия, предназначена само за 540 оборота в минута с вход 1000 оборота в минута, предавките може да се въртят твърде бързо, причинявайки прекомерно износване и нагряване. Препоръчваме да изберете селскостопанска скоростна кутия, която съответства на скоростта на силоотводния вал на вашия трактор, или да използвате скоростна кутия с опция за вход с две скорости. Нашата фабрика може да осигури скоростна кутия, която приема скорост чрез използване на избираемо входно зъбно колело или стъпаловиден входен вал. Винаги проверявайте спецификациите на скоростната кутия преди употреба.

Въпрос 2: Как да определя правилното съотношение на редукция за моето приспособление?

Отговор: Правилното съотношение на редукция се определя от необходимата входна скорост на машината и скоростта на ВОМ на трактора. Формулата е: съотношение = скорост на силоотводния вал ÷ входна скорост на прикачното устройство. Например, ако вашият силоотводен вал на трактора е 540 оборота в минута, а вашият ротационен мотофреза се нуждае от 200 оборота в минута, необходимото съотношение е 540/200 = 2,7:1. Трябва обаче да вземете предвид и изискването за въртящ момент. Съотношение, което осигурява правилната скорост, може да не осигури достатъчен въртящ момент. Нашият технически екип в Raydafon Technology Group Co., Limited може да извърши пълен анализ на съвпадение на мощността, като вземе предвид изискването за мощност на прикачното устройство и кривата на въртящия момент на трактора, за да препоръча оптималното съотношение.

Въпрос 3: Какъв тип смазка трябва да използвам в моята селскостопанска скоростна кутия?

Отговор: Препоръчваме да използвате висококачествено трансмисионно масло за екстремно налягане (EP) с вискозитет SAE 80W-90 за повечето умерени климатични условия и SAE 85W-140 за тропически климат. Маслото трябва да отговаря на спецификациите API GL-5 или по-високи. За варианти със синтетично масло предлагаме синтетично трансмисионно масло с удължен живот, което осигурява по-добро представяне при високи температури и по-дълги интервали за смяна на маслото. Избягвайте използването на автомобилно моторно масло, тъй като в него липсват EP добавките, необходими за плъзгащия контакт при високо налягане в зъбите на зъбните колела. Нашата фабрика предоставя подробна спецификация на смазочния материал с всяка селскостопанска скоростна кутия.

Въпрос 4: Как мога да предотвратя прегряване на селскостопанската скоростна кутия?

Отговор: Прегряването обикновено възниква поради ниски нива на маслото, претоварване или работа на приспособлението при скорости над проектната граница на скоростната кутия. За да предотвратите прегряване, уверете се, че нивото на маслото е правилно и че маслото е чисто. Проверете дали машината не е претоварена (напр. обработка твърде дълбоко или косене твърде бързо). За приложения с висока мощност предлагаме селскостопански скоростни кутии с принудително смазване и външен маслен охладител. Също така се уверете, че обезвъздушителят на скоростната кутия е чист и позволява изравняване на налягането, тъй като запушеният обезвъздушител може да причини натрупване на налягане и изтичане на масло. Ако температурата на скоростната кутия постоянно надвишава 90°C, свържете се с нашата фабрика за оценка.

Въпрос 5: Какво е типичното ниво на шум на селскостопанска скоростна кутия Raydafon и как може да бъде намалено?

Отговор: Нашите селскостопански скоростни кутии са проектирани за тиха работа, с типични нива на шум, вариращи от 80 до 85 dB(A) на 1 метър при пълно натоварване, в зависимост от модела и съотношението. Шумът се дължи предимно на зацепването на предавките и работата на лагерите. За да намалим шума, ние използваме спирални зъбни колела вместо право нарязани зъбни колела, прецизно шлифовани зъби и висококачествени лагери. По време на монтажа се уверете, че скоростната кутия е здраво монтирана, за да предотвратите резонанс. Редовната смяна на маслото и правилното смазване също спомагат за поддържане на ниски нива на шум. Ако шумът се увеличи внезапно, това може да означава проблем с лагера или предавката, който трябва да се провери незабавно.

Заключение: Овладяване на предаването на мощността с подходящата селскостопанска скоростна кутия

Земеделската скоростна кутия е основен компонент в силоотводните системи на трактора, преобразувайки мощността на трактора в скоростта и въртящия момент, изисквани от приспособлението. Чрез редуциране на предавките, той позволява ефективна работа на широка гама приспособления, от мотофрези и косачки до балопреси и комбайни. Вътрешните компоненти – зъбни колела, валове, лагери и корпус – работят в прецизна хармония, за да осигурят надеждно предаване на мощността, докато правилното смазване и поддръжка гарантират дълъг експлоатационен живот. В Raydafon Technology Group Co., Limited, нашата фабрика е разработила селскостопански скоростни кутии, които съчетават висока ефективност, издръжливост и гъвкавост, отговаряйки на изискванията на съвременното земеделие.

Ако искате да специфицирате, надстроите или замените селскостопанска скоростна кутия за вашия инвентар, задвижван от ВОМ,свържете се с Raydafon Technology Group Co., Limited днес. Нашият опитен инженерен екип ще работи с вас, за да идентифицира оптималния модел на скоростната кутия, редукционното съотношение и конфигурацията за вашето конкретно приложение. Ние предоставяме пълна техническа поддръжка, включително CAD интеграция, доклади от тестове и обучение на място.Поискайте вашата безплатна консултация за скоростна кутия и оферта сега от Raydafon Technology Group Co., Limited. Позволете ни да ви помогнем да захранвате операциите във вашата ферма с прецизност и надеждност.
