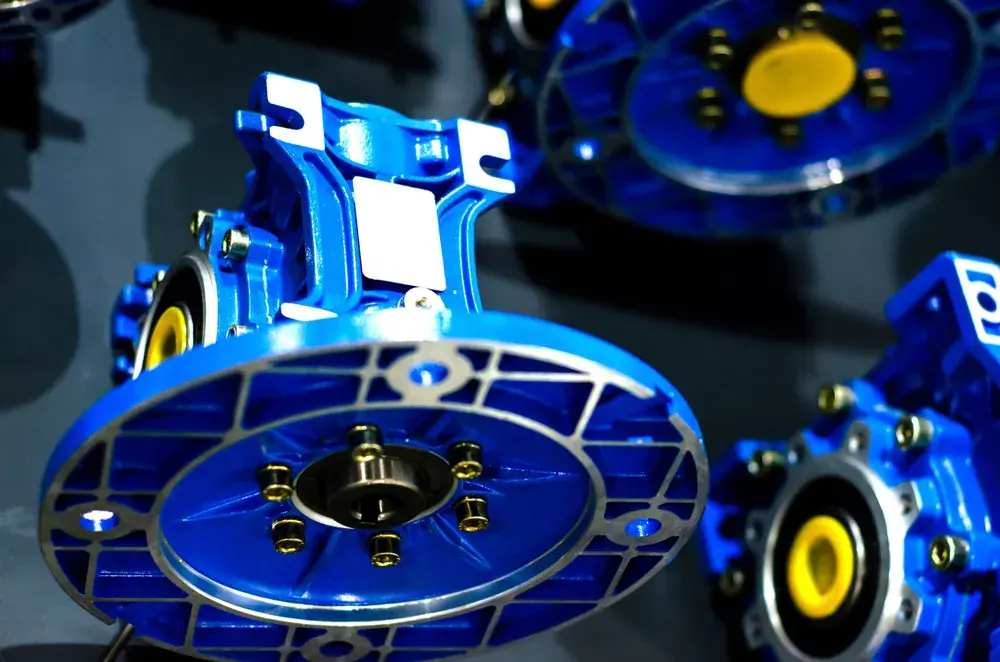

Червячна скоростна кутия

Райдафон, китайската фабрика за висококачествени червячни редуктори, отговаря точно на нуждите на различно оборудване и е вашият първи избор за намиране на надежден производител и доставчик. Ние осигуряваме стабилно качество и подкрепа на разумна цена и се използваме широко в опаковки за храни, транспортни машини, дървообработващи машини, селскостопанско оборудване и други сценарии.

Райдафон се фокусира върху структурната оптимизация и подобряването на производителността на червячните редуктори. Продуктите използват корпус от една част от високоякостна алуминиева сплав или чугун, който е здрав и устойчив на корозия и е подходящ за сложни работни условия с висока влажност, силен прах или чести вибрации. Вътрешната червячна предавка е изработена от високоефективна медна сплав, комбинирана с висококачествен червяк от легирана стомана и след прецизно шлайфане и топлинна обработка, зацепването е гладко, шумът е нисък, ефективността на предаване е висока и работата при ниска температура се поддържа при непрекъснати работни условия, удължавайки експлоатационния живот на цялата машина.

За да се подобри надеждността на продукта, всяка скоростна кутия на Raydafon се подлага на тест за работа на празен ход, тест за уплътняване на масленото уплътнение и тест за контакт на зъбната повърхност, преди да напусне фабриката, за да се гарантира, че няма изтичане на масло, няма шум и няма грешка при сглобяване. Частта за смазване използва високоефективна синтетична грес или трансмисионно масло, за да се адаптира към работната среда от -20 ℃ до +80 ℃. Някои модели могат да бъдат оборудвани с дихателен клапан за удължаване на живота на уплътнението и намаляване на честотата на поддръжка.

Нашата червячна скоростна кутия не само обслужва различни местни производители на машини и оборудване, но също така се изнася широко в Европа, Америка, Югоизточна Азия, Близкия изток и други места, осигурявайки стабилни решения за трансмисия за глобални клиенти. Raydafon винаги се придържа към принципа "по-надеждно предаване и по-ефективно обслужване" и непрекъснато подобрява продуктовите стандарти и скоростта на реакция на услугата.

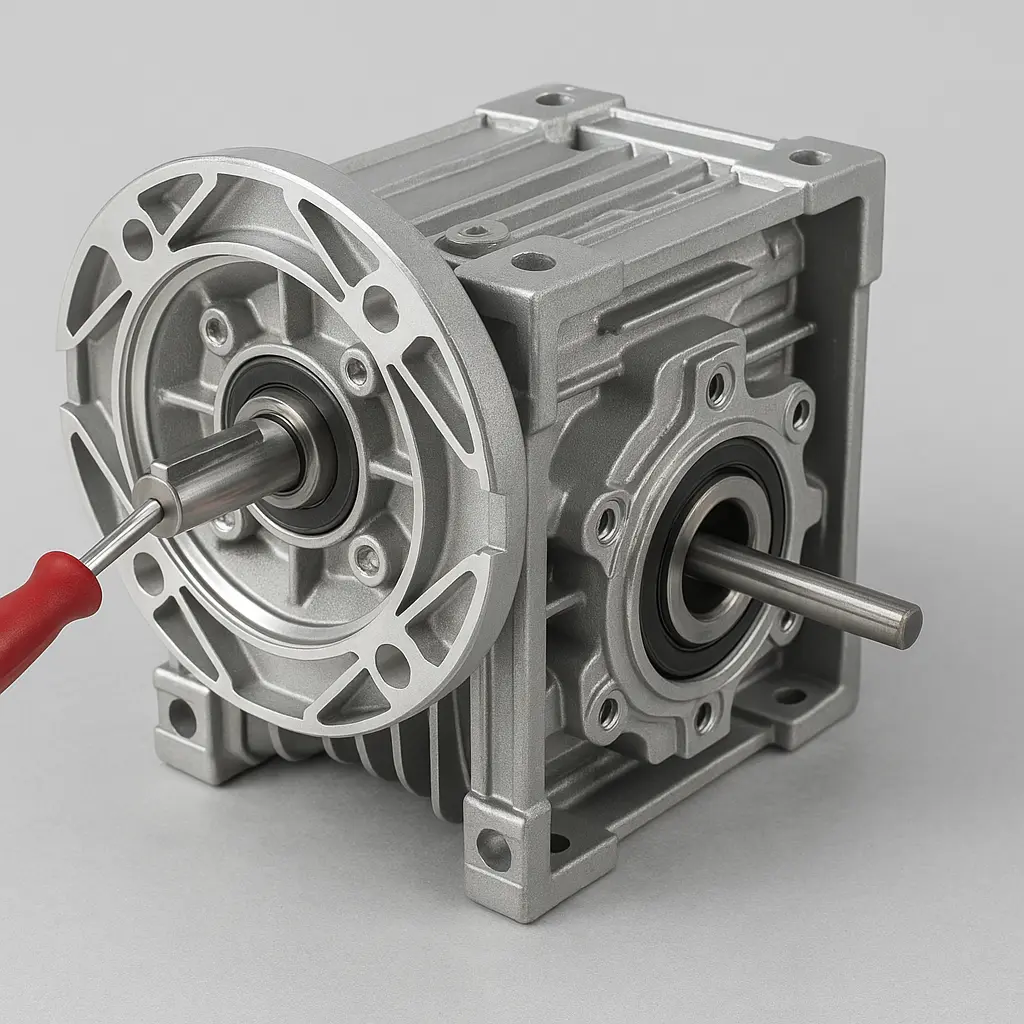

Как да регулирате луфта в червячна скоростна кутия

В предавателната система на червячния редуктор размерът на хлабината е пряко свързан с работната стабилност, ефективността на предаване и експлоатационния живот на оборудването. Така наречената хлабина се отнася до малката междина, която трябва да бъде запазена между двете зъбни повърхности, за да се избегне смущение и да се осигури гладко зацепване, когато червякът и червячното колело са зацепени. Червячната скоростна кутия, произведена от Raydafon, е прецизно регулирана преди да напусне фабриката, но промените в хлабината са неизбежни при продължителна употреба или повторно инсталиране, така че е много необходимо да се овладее правилният метод за настройка.

Преди да регулирате хлабината, първо се уверете, че редукторът е в изключено състояние и товарът е напълно разтоварен, за да избегнете риск от завъртане. Почистете повърхността на редуктора преди разглобяване, за да се уверите, че процесът на регулиране протича гладко. За НМЧервячна предавка от серия RVредуктори, използвани обикновено от Raydafon, неговият структурен дизайн взема предвид удобството на настройката на място. Повечето модели имат ексцентрично гнездо на входящия вал или механизъм за предварително натоварване на фланеца, който може да постигне фино регулиране на хлабината чрез проста работа.

В конкретния процес на работа обикновено е необходимо да се разхлабят фиксиращите болтове на червячния вал във входния край и да се промени дълбочината на зацепване на червея и червячното колело чрез регулиране на позицията на ексцентричната втулка или лагерната седалка. Аксиалното разстояние между двете може също да бъде фино настроено чрез промяна на дебелината на уплътнението от страната на входящия вал или страната на червячното колело. Този тип структура обикновено може да стабилизира страничната хлабина между 0,08 и 0,15 mm чрез прецизен контрол, като гарантира както добра ефективност на зацепване, така и не е прекалено стегната, за да причини задръстване или повишено износване.

След като настройката приключи, трябва да се проведе пълен тест на празен ход, за да се потвърди, че няма необичаен шум, вибрации или повишаване на температурата, а след това трябва да се проведе тест при пълно натоварване. Особено важно е да се отбележи, че страничната хлабина не може да се регулира твърде плътно, в противен случай това ще причини голямо съпротивление при движение, силно нагряване на зъбната повърхност и дори ранна повреда. Ако страничното износване на предавката е силно или лагерът е разхлабен, кутията е деформирана и т.н. по време на процеса на настройка, той трябва да бъде спрян и частите трябва да бъдат сменени или трябва да се свържете с техническата поддръжка на производителя.

Всички червячни редуктори на Raydafon преминават тестове за откриване на контакт на зъбната повърхност и работа без товар, преди да напуснат завода, за да се гарантира, че хлабината на зъбната двойка е в най-добро състояние. Ние също така предоставяме на потребителите подробни инструкции за употреба и ръководства за поддръжка. Ако потребителите срещнат трудности при настройването на място, ние можем да предоставим дистанционна техническа помощ, включително видео напътствия или услуги за анализ на структурни чертежи. Благодарение на разумната структура и високите стандарти за сглобяване, продуктите на Raydafon са показали добра стабилност на предаване в много оборудване за автоматизация, транспортни машини и опаковъчни машини и могат да поддържат точна реакция дори при сложни или високочестотни старт-стоп условия. Правилното регулиране на страничния просвет е важна предпоставка за осигуряване на дълготрайна стабилна работа на оборудването. Ако имате повече технически въпроси относно структурата на продукта или инсталирането на място, моля не се колебайте да се свържете с техническия екип на Raydafon и ние ще ви предоставим навременна и професионална поддръжка.

Как да изчислим отношението на червячната скоростна кутия

Когато избирате или проектирате aчервячна скоростна кутия, изчисляването на предавателното отношение (т.е. съотношението на намаляване) е един от ключовите параметри. Като професионален производител на червячни редуктори, Raydafon препоръчва да овладеете точно този параметър, преди да изберете модел, за да сте сигурни, че изходната скорост и въртящият момент отговарят на действителните нужди.

Методът за изчисляване на предавателното отношение за червячен редуктор е много директен и основната му формула е:

Предавателно отношение = брой зъби на червячното колело ÷ брой червячни глави

Сред тях броят на зъбите на червячното колело обикновено е отбелязан върху табелката на продукта или техническия чертеж, а общите стойности са 30, 40, 50, 60 и т.н.; броят на главите на червея обикновено е 1 или 2, което показва колко зъба се въртят на червячното колело на завъртане на червея.

Например, ако червячното колело има 40 зъба и червеят е едноглав (1 глава), предавателното отношение е:

40 ÷ 1 = 40, тоест изходната скорост е 1/40 от входната скорост.

Ако червякът е двустранен (2 глави), тогава със същия брой зъби на червячно зъбно колело предавателното отношение е:

40 ÷ 2 = 20, забавящият ефект се намалява наполовина, но изходната скорост се увеличава.

В действителната продуктова серия на Raydafon предлагаме различни стандартни съотношения на скоростта от i=7,5 до i=100, за да отговорим на изискванията за преобразуване на скоростта и въртящия момент при различни работни условия. Някои модели поддържат и многостепенни комбинации за постигане на по-голямо предавателно съотношение, като 40:1 в първия етап и 5:1 във втория етап, а общото предавателно отношение може да достигне 200:1.

Струва си да се отбележи, че при реална употреба, в допълнение към предавателното отношение, фактори като изходен въртящ момент, загуба на ефективност и работен цикъл също трябва да се разглеждат цялостно. Ако съотношението на намаляване е твърде голямо, ефективността ще намалее и обемът ще се увеличи; ако е твърде малък, изходният въртящ момент ще бъде недостатъчен и товарът не може да бъде задвижван.

Райдафон може бързо да препоръча подходящ модел и комбинация от съотношение на скоростта въз основа на входната мощност, работната скорост, характеристиките на натоварването и други параметри, предоставени от клиента. Нашият технически екип може да предостави цялостни услуги за изчисляване на подбора, за да гарантира, че оборудването постига очакваната производителност при действителна работа. Ако имате някакви въпроси относно изчисляването на съотношението на скоростта или съвпадението на продукта, моля не се колебайте да се свържете с Raydafon за техническа поддръжка и персонализирани предложения.
