Червячни редуктори от серия WPDA
  • Червячни редуктори от серия WPDAЧервячни редуктори от серия WPDA
  • Червячни редуктори от серия WPDAЧервячни редуктори от серия WPDA

Червячни редуктори от серия WPDA

Червячни редуктори от серия WPDA — 13 размера на рамката (40–250), съотношения от 5:1 до 100:1, изходен въртящ момент 15–2500 N·m, входна мощност 0,12–15 kW, корпус от чугун IP65 с принудително смазване. Червячното колело е закалено и шлифовано до HRC 58–62; уплътнение с двоен уст предпазва праха от брашно, тиня от полето и вода от промиване от кухината на зъбното колело. Наличен е монтаж на крака, фланец и кух вал, а изходният вал може да бъде обработен, за да съответства на вашия съществуващ двигател. Изпратете вашата входна мощност, необходимо съотношение и фланец на двигателя — ние връщаме съответстваща рамка, чертеж с размери и директна фабрична оферта в рамките на 24 часа.
4050607080100120135147155175200250

Червячни редуктори от серия WPDA — Съотношения 5:1 до 100:1, 15–2500 N·m, IP65 чугунен корпус

Ако набавяте червячен редуктор за миксер, конвейер, пакетираща линия или селскостопански инвентар, трите числа, които решете дали отговаря на съотношението, изходящия въртящ момент и фланеца на двигателя. Серията WPDA обхваща и трите през тринадесет размери на рамката от 40 до 250, с входна мощност от 0,12 kW до 15 kW и корпус от чугун, който поддържа IP65 под измиване и прах. Таблиците по-долу ви позволяват да съпоставите рамка с вашите задължения, без да отваряте каталог.

Моментна снимка на спецификацията

  • Размери на рамката40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Входяща мощност0,12 kW – 15 kW
  • Коефициент на намаляване5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Изходен въртящ момент15 N·m – 2500 N·m
  • ЖилищаЧугун с висока якост, устойчив на удар и деформация
  • Червячно колелоЗакалени и шлифовани, повърхност на зъбите HRC 58–62
  • защитаIP65 — двойно уплътнение плюс прахоустойчиво скелетно маслено уплътнение
  • МонтажКрак, фланец или кух вал; изходящ вал, обработен към вашия двигател
  • СмазванеВерига за принудително смазване, картер под 60 °C при 24/7 работа
WPDA Series Worm Gearboxes — cast iron housing worm reducer

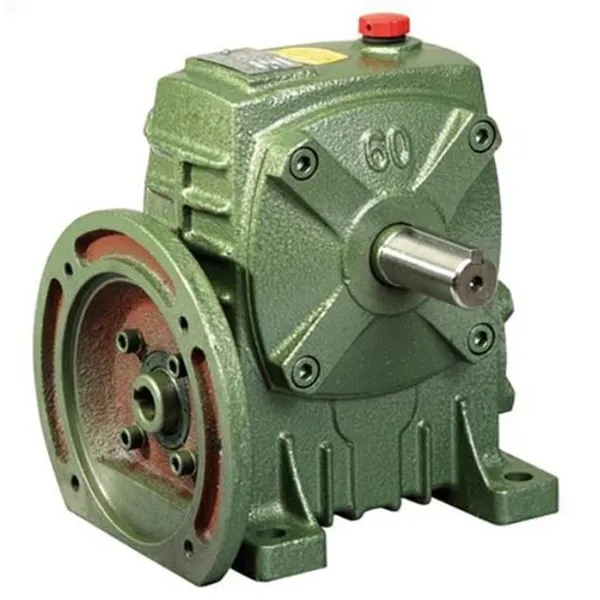

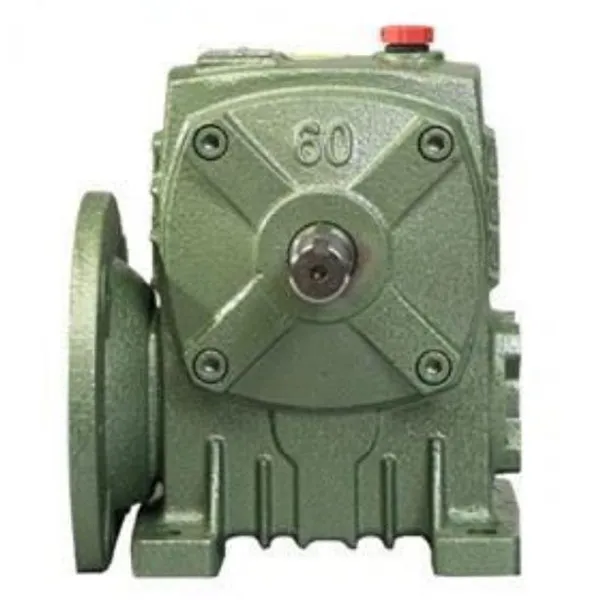

Червячна скоростна кутия WPDA — корпус от чугун, вход, монтиран на фланец, кух или плътен изходящ вал.

Къде се вписва WPDA

Обработка и смесване на храни

Самозаключващият се задържа греблото, когато двигателят спре

Съотношение 40:1 на WPDA-70 позволява на смесителна лопатка с голям капацитет да стартира под товар без спиране. Кога линията спира, самозаключващата се червячна геометрия предпазва греблото от падане под собствената си тежест. The уплътнението с двоен уст предпазва праха от брашно от маслото, така че сервизният интервал се измества до приблизително шест месеца.

Отпадъчни води и сортиране

Корпус от чугун и двойно уплътнение срещу влага

В завод за отпадни води или сортиране на боклук, изтичането на масло през износено уплътнение е това, което убива лагерите. WPDA-100 използва устойчив на ръжда корпус от чугун и двойно уплътнение; измерени спадове на работния шум отоколо 80 dB до 62 dB, което има значение при нощни смени в жилищни зони.

Селскостопанска техника

Съотношение 60:1 утроява въртящия момент на барабана на комбайна

На вършачен барабан на комбайн 60:1 WPDA-80 повишава въртящия момент на двигателя приблизително три пъти и подобрява вършитбата ефективност с около 25%. Кухият вал се монтира направо върху съществуващия задвижващ вал, така че рамката не се нуждае от повторна обработка. IP65 предпазва полевата тиня и дъжд от кухината на зъбното колело.

Логистика и повдигане

Оформлението под прав ъгъл спестява 30% място за монтаж

На автоматизирани линии за сортиране и повдигащи платформи, оформлението на червяка под прав ъгъл позволява на двигателя да стои до задвижвания вал вместо зад него. 25:1 WPDA-60 осигурява достатъчно фино позициониране за сортиране на пратки без серво. Изходящите валове могат да бъдат обработени така, че да съответстват на вносните двигатели, като се избягва пълна трансмисия размяна. ВижтеЧервячна скоростна кутия от серия WPдиапазон за мита с по-ниско съотношение.

Таблица за избор — мощност, съотношение и тегло

Бърза справка за размера на рамката — номинална входна мощност и тегло
Размер Входяща мощност (kW) Диапазон на съотношението Тегло (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Изходният въртящ момент варира от 15 N·m при размер 40 до 2500 N·m при размер 250. Ако вашето задължение се нуждае от съотношение извън деветте стандартни стъпки, попитайте за най-близката двойка и ние ще потвърдим действителната изходна скорост и въртящ момент.

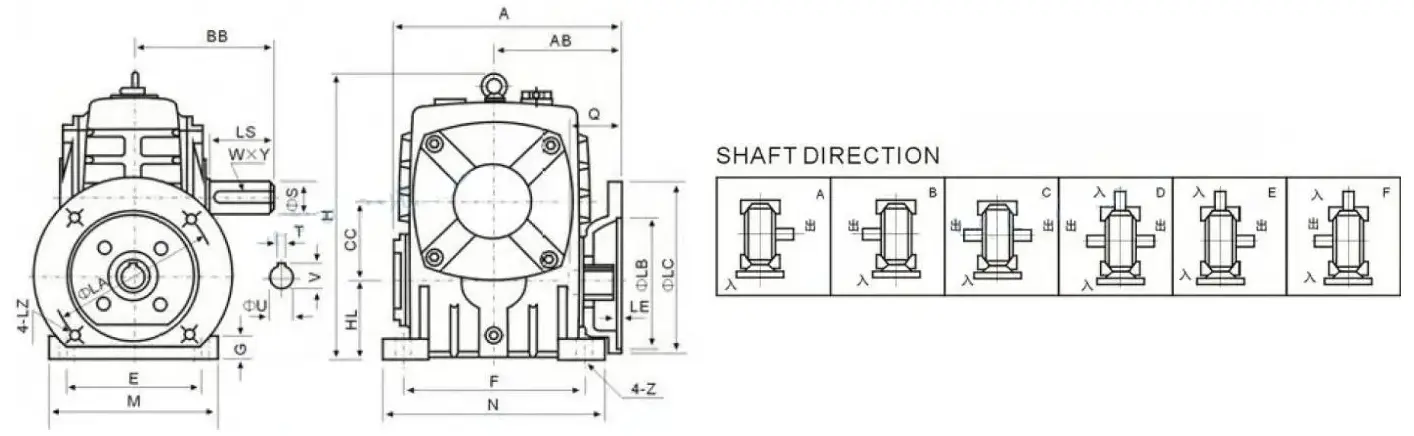

Монтажни размери — размери на рамката от 40 до 250

Монтажни размери (mm) — A, AB, BB, H, HL, фланец LA/LB/LC, входящ отвор Q/U, изходящ вал LS/S
Размер A AB BB H HL M N E F G Z Ел Ей LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 М16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 М16 114 42 12×45,3 155 90 25×9

Всички размери са в милиметри. На мобилно устройство плъзнете масата хоризонтално, за да стигнете до фланеца и колоните на вала. Изпратете рамката на вашия двигател и необходимия размер на изходящия вал и ние ще потвърдим съвпадащия ред, преди да поръчате.

Защо купувачите избират тази серия

01

Закалено и шлайфано червячно колело, HRC 58–62

Червячното колело преминава през закаляване и шлайфане с повърхностна твърдост на зъбите в диапазона HRC 58–62. При приложение на минен конвейер две години непрекъсната работа са довели до по-малко от 0,1 mm износване на зъбни колела — приблизително три пъти експлоатационния живот на стандартен редуктор при същото натоварване. Theпроизводство на прецизни зъбни колеластраницата показва стъпки на смилане и проверка зад тази фигура.

02

Принудителното смазване поддържа картера под 60 °C при работа 24/7

Вътрешна верига за принудително смазване захранва мрежата и лагерите, вместо да разчита само на пръски. При непрекъсната 24-часова работа масленият картер остава под 60 °C, което забавя окисляването на смазката и задържа дебелина на филма при контакта на червея. Това е разликата между редуктор, който издържа сезон и един което продължава няколко.

03

IP65 двойно уплътнение и корпус, който не ръждясва

Двойно уплътнение плюс прахоустойчиво скелетно маслено уплътнение поддържат IP65 срещу кал, дъжд и технологичен прах. На а място за сортиране на боклук, където обикновените редуктори изпускат масло и са конфискувани в рамките на три месеца, работи WPDA-100 18 месеца в същата корозивна среда без капка теч. Ако задължението ви е по-леко и имате нужда по-малък плик, сравнетеЧервячна скоростна кутия от серия RV.

04

Изходящият вал е обработен към вашия двигател, а не обратното

Наличен е монтаж на крака, фланец и кух вал, а изходящият вал може да бъде машинно обработен до размера на двигателя или задвижвания вал, който вече притежавате. Завод за селскостопански машини се нуждаеше от шахта, която да съответства на по-стара двигател; резервният вал беше доставен за три дни и завинтен без смяна на двигателя. За земеделски мита, вжселскостопанска скоростна кутиядиапазон също.

Отзиви от клиенти

„Използваме ги във влажен хранителен цех, където предишните скоростни кутии ръждясаха и имаха нужда от чести спирания. При серията WPDA корпусът не е ръждясал дори с брашно и влага през целия ден, а бронзът червячното колело е все още чисто. Шумът по време на работа е почти незначителен, така че вече не пречи на оборудване за тестване на храни наблизо. Когато трябваше да коригирам коефициента на намаляване, техният екип ме преведе през разлики в моделите и изпълни изчислението на натоварването вместо мен — препоръчаната единица работи гладко от първия път започнете."

Ема УилсънЗавод за преработка на храни, Сидни, Австралия

„Редукторите на WPDA работят много добре по нашия проект — надеждни, ефективни и лесни за инсталиране и поддръжка. От първата консултация до доставката всичко вървеше гладко и комуникацията беше ясна. Ще продължим да работим заедно и ще препоръчваме продукта на други партньори.“

Джеймс КартърКупувач на проекта, клиент на Raydafon

Изпратете вашата мощност и съотношение на двигателя — вземете подходяща рамка

Кажете ни входна мощност, необходима изходна скорост или съотношение, тип на монтаж и размер на вала. Ние ще потвърдим Рамка WPDA, върнете чертежа с размери и оферта на фабрична цена, обикновено в рамките на 24 часа. Пълна гама начервячна скоростна кутиястраница.
