Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

РАЙДАФОН / ХИДРАВЛИЧНО ОТДЕЛЕНИЕ

Производител на хидравлични цилиндри за мотокари за OEM доставка, подмяна на следпродажбено обслужване и ремонт на място

Raydafon произвежда хидравлични цилиндри за мотокари за електрокари, мотокари с вътрешно горене, стакери и складово оборудване. Всяка единица е изградена спрямо потвърден отвор, ход, диаметър на пръта и стил на края на връзката, след което е тествана под налягане, преди да напусне поточната линия, така че да може да влезе направо в камиона без настройка.

Ние доставяме фабрики за цели машини, интегратори на хидравлични системи, регионални дилъри на части и сервизни звена, отговарящи за терминалното оборудване. Цилиндрите се изнасят за Европа, Югоизточна Азия и Южна Америка, покривайки както оригиналното оборудване, така и търсенето на резервни части.

Forklift hydraulic cylinder manufactured by Raydafon
Хидравличните цилиндри за мотокари се произвеждат с размери на ключовете, обработени с CNC, запечатани в контролиран процес, след което тествани под налягане преди изпращане.
1,5–18 тПокритие на тонажа на мотокара
7–14 MPaДиапазон на работното налягане
Повдигане / накланянеСтандартни типове функции
ЦПУКонтрол на ключови размери
OEM / ODMПерсонализиране на базата на чертеж
01

Доставка на хидравличен цилиндър на мотокар за механизми за накланяне, повдигане и странично преместване

Различните функции на мотокара поставят различни изисквания към цилиндъра. Цилиндърът за накланяне, цилиндърът за повдигане и цилиндърът за странично преместване не са взаимозаменяеми — всеки се нуждае от собствен отвор, ход, съотношение на пръта и монтажна геометрия, за да отговаря на мачтата и каретата, с които работи.

  • Цилиндри за накланяне на вилици и контрол на ъгъла на мачтата
  • Подемни цилиндри за повдигане и спускане на мачтата
  • Цилиндрите на механизма за странично превключване
  • Хидравлични пакети за електрокари
  • Цилиндри за мотокари с вътрешно горене
  • Стакери и складова манипулационна техника
  • Персонализиран отвор и ход на чертежа
  • Замяна за съществуващи номера на части

Какво определя правилния цилиндър

  • ТонажМотокари от 1,5 t до 18 t се нуждаят от съществено различни размери на отворите и дебелини на стените.
  • функцияЗадълженията за накланяне, повдигане и странично изместване създават различни посоки на натоварване и работни цикли.
  • МонтажПредните и задните щифтове, фланци или скоби трябва да съответстват на мачтата и рамката.
  • Околна средаПрахът, влагата и честата работа изискват подходящо покритие на пръта и степен на уплътнение.

Ключовите компоненти са изработени от високоякостна легирана стомана, като повърхността на пръта е галванизирана или обработена с твърд хром за устойчивост на корозия и износване. Резултатът е гладко движение, бърза реакция и стабилно уплътнение при честа ежедневна работа, а не само през първата седмица след монтажа.

02

Как да ремонтирате хидравличен цилиндър на мотокар

Възстановяването на хидравличен цилиндър на мотокар не е просто въпрос на отвиване на крайната капачка и подмяна на гумения пръстен. Процесът има пет етапа и всеки от тях има значение — пропуснете стъпка и модулът отново ще изтече в рамките на дни след връщането му в експлоатация.

  1. Намалете налягането и извадете цилиндъра Освободете налягането в системата, разкачете хидравличните линии и извадете цилиндъра от камиона. Разхлабете болтовете на крайния капак с гаечен ключ и издърпайте бавно комплекта на буталния прът, като внимавате да не надраскате отвора на цилиндъра. Ако вътре има много масло, източете и почистете, преди да продължите.
  2. Проверете всеки отстранен компонент Проверете буталото, пръта и уплътнителните пръстени един по един за деформация, износване, загуба на ръбове или ръжда. Единична следа от износване може да бъде източникът на теча, така че не пропускайте внимателната проверка.
  3. Сменете всички остарели или повредени уплътнения Потвърдете спецификацията преди монтаж. Някои цилиндри използват комбинирани уплътнения и инсталирането им в грешна ориентация ще доведе до незабавна повреда, независимо колко добре е направена останалата част от възстановяването.
  4. Сглобете отново в първоначалния ред Поставете внимателно буталния прът и поддържайте централната ос подравнена навсякъде. Ако прътът не е правилно центриран, дори правилно възстановен цилиндър ще изтече в рамките на няколко дни след работа.
  5. Тест под налягане преди повторно монтиране Монтирайте сглобения цилиндър върху оборудването за изпитване под налягане и проверете за вътрешни течове или задръствания. Само след преминаване на теста трябва да се монтира обратно на мотокара.

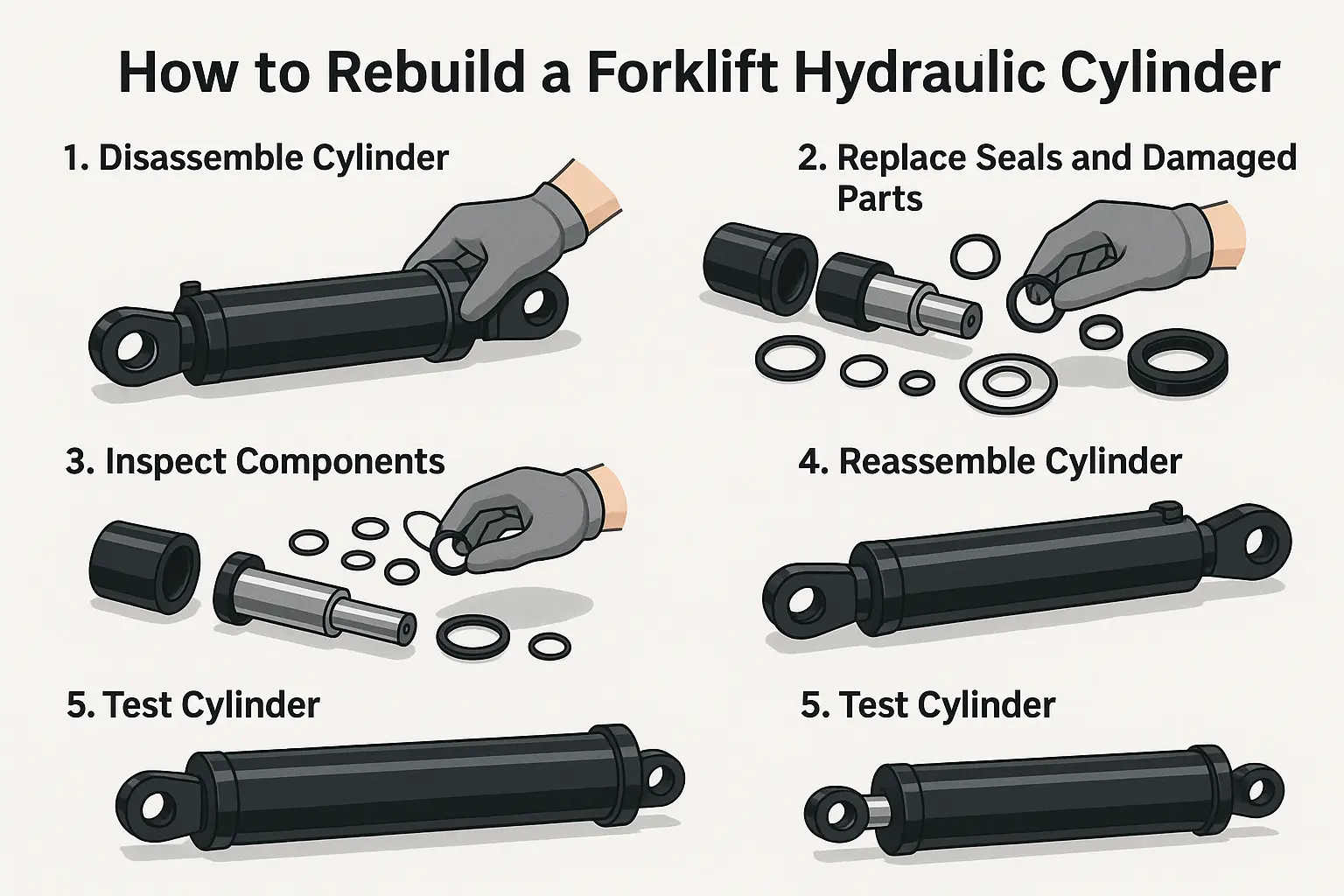

Forklift hydraulic cylinder rebuild process
Проверката, подмяната на уплътненията и правилното повторно сглобяване са причина за повечето успехи при реконструкцията - тестът под налягане го потвърждава.

Когато реконструкцията не си струва

Ако буталния прът е огънат или отворът на цилиндъра е сериозно набразден, възстановяването няма да се проведе. Подмяната е по-икономичният начин. Raydafon доставя пълна гама хидравлични цилиндри и части за мотокари, плюс комплекти за ремонт при поискване — подходящи за сервизи на мотокари и инженери по оборудване, които трябва да върнат камион в експлоатация още същия ден.

03

Как да премахнете хидравличен цилиндър от мотокар

Последователността на премахване и подробностите за манипулиране определят дали работата отнема двадесет минути или поврежда околните компоненти. Четирите етапа по-долу са стандартната процедура, която следват нашите сервизни партньори.

Освободете налягането Изключете мотокара и оставете хидравличната система да се разхерметизира естествено. Изчакайте няколко минути, за да сте сигурни, че цялото налягане е изпуснато, преди да докоснете която и да е връзка.
Разкачете маслопроводите Увийте съединението с плат, за да уловите остатъчното масло, извадете маркуча за високо налягане от цилиндъра и го маркирайте, за да може да бъде свързан отново в правилната позиция.
Отстранете фиксиращите щифтове или болтове Цилиндърът обикновено е свързан към мачтата или рамката чрез предни и задни щифтове. Намерете позициите на щифтовете, първо отстранете всички задържащи пръстени, след това избийте щифтовете или отстранете болтовете.
Повдигнете цилиндъра Тялото на цилиндъра е тежко. Използвайте двама души или прашка, избягвайте да удряте околните конструкции и дръжте гърлото на цилиндъра нагоре, така че остатъчното масло да не се разлее.

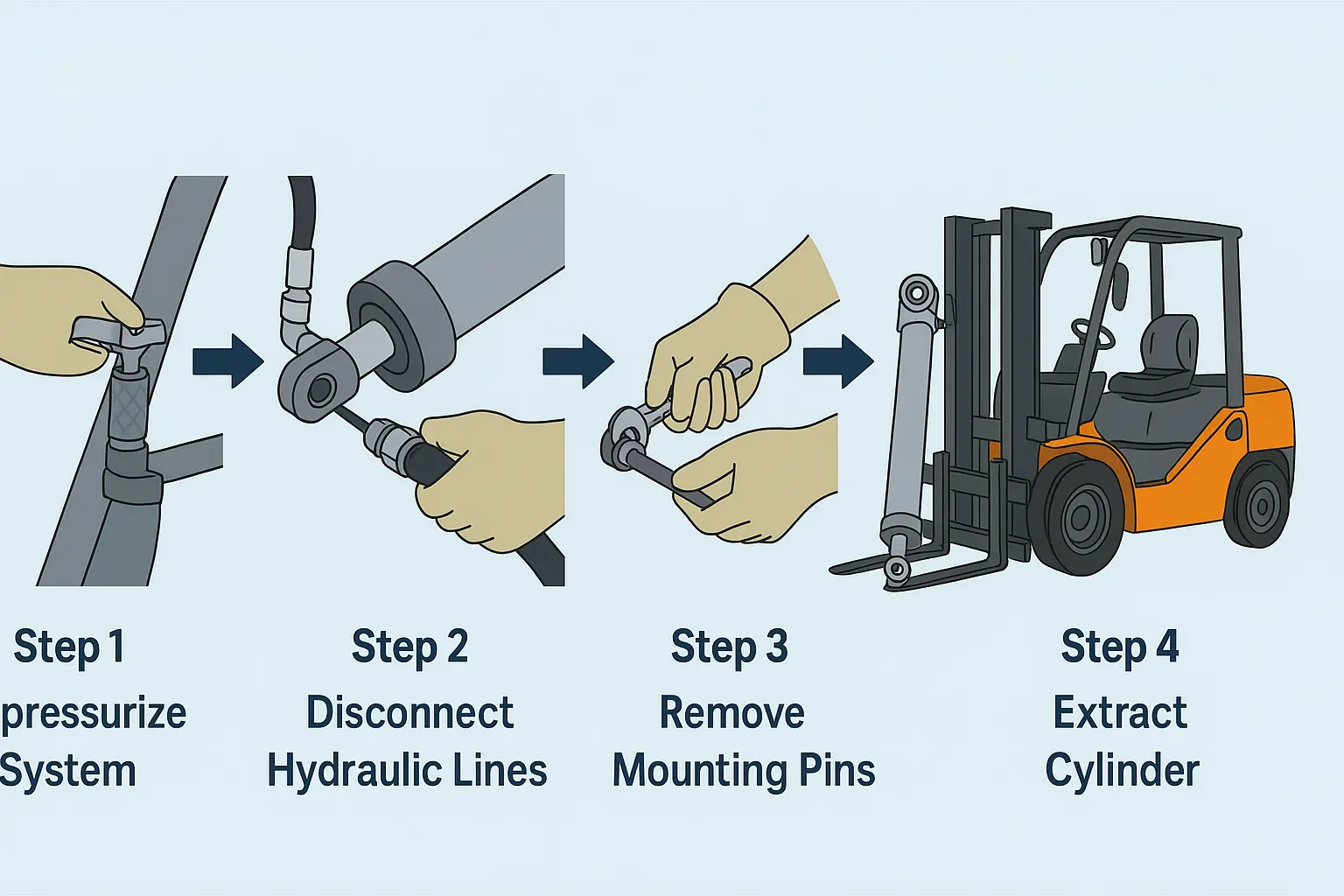

Removing a hydraulic cylinder from a forklift
След като бъде изваден, незабавно запечатайте отвора за масло, за да предпазите от прах и да предотвратите ръжда по време на съхранение или транспорт.

След като цилиндърът е свален от камиона, незабавно запечатайте отвора за масло. Raydafon доставя продукти за хидравлични цилиндри и комплекти уплътнения, съответстващи на широка гама модели мотокари, така че потребителите да могат бързо да възстановят работата на оборудването, вместо да чакат части по поръчка.

04

Кого доставяме

Канал 01

Производители на мотокари

OEM и ODM разработка спрямо машинни чертежи и технически изисквания, включително специални мотокари и конфигурации от висок клас.

Канал 02

Интегратори на хидравлични системи

Доставката на цилиндър съответства на дизайна на хидравличния пакет, с потвърждение на чертежа, преглед на проба и график за доставка.

Канал 03

Сервизни и ремонтни звена

Резервни цилиндри и ремонтни комплекти за поддръжка на крайно оборудване, с бърза реакция при изисквания за кратко предизвестие.

05

Относно Raydafon

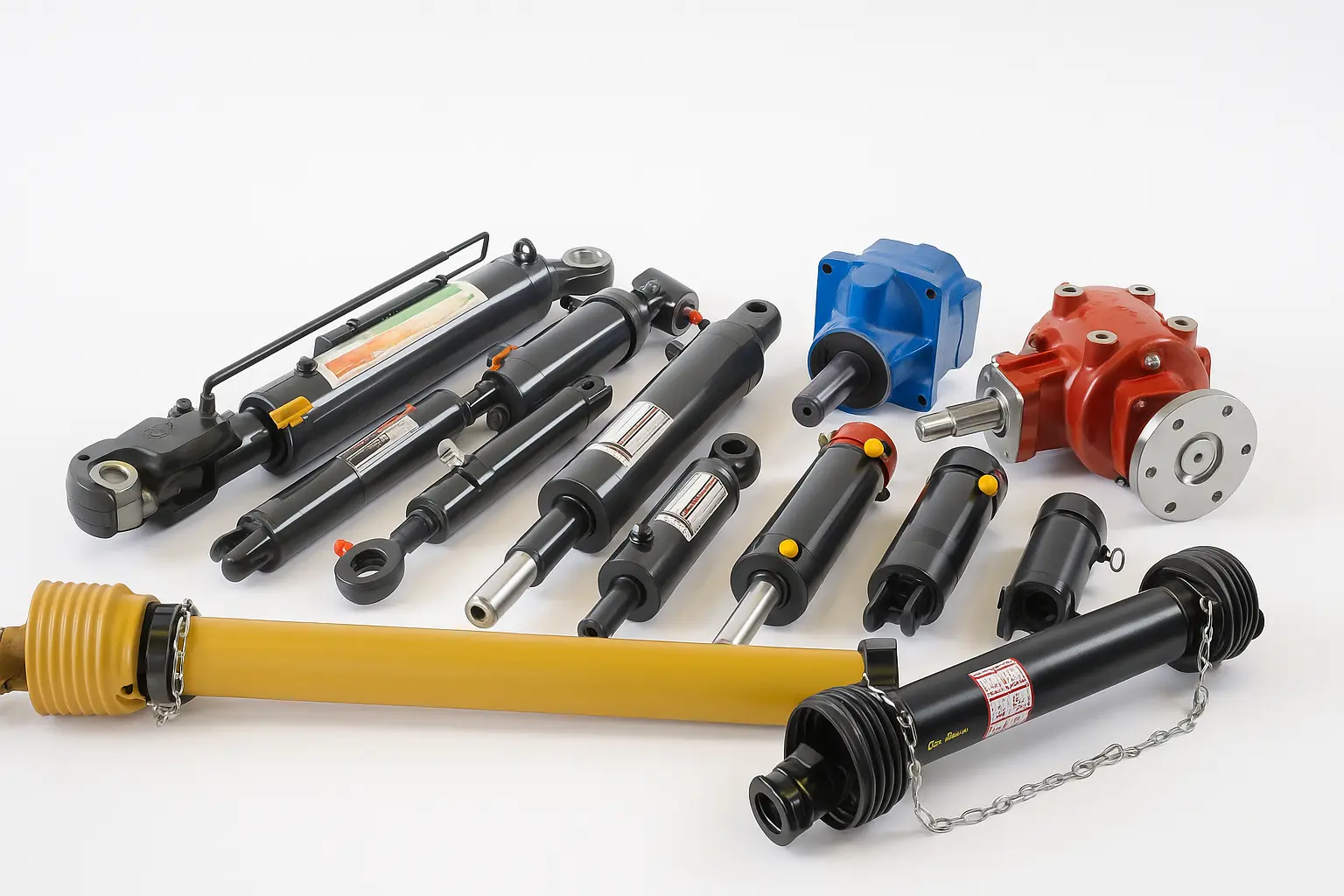

Raydafon hydraulic cylinder factory
Raydafon произвежда хидравлични цилиндри за мотокари, автокранове, камиони за боклук, авиационни превозни средства и други специални превозни средства.

Raydafon е производител, фокусиран върху решения за хидравлични и трансмисионни системи. Ние не разчитаме на промоционален език — ние създаваме продукти стабилно и оставяме надеждното качество да управлява бизнеса. През годините ние се концентрирахме върху разработването и производството на хидравлични цилиндри с широка гама модели и гъвкаво адаптиране към строителни машини и приложения за специални превозни средства.

Освен хидравлични цилиндри за мотокари, нашата продуктова гама обхваща хидравлични цилиндри за мобилни кранове, хидравлични цилиндри за камиони за боклук и хидравлични цилиндри за въздушни работни превозни средства, като всички използват материали с висока якост и прецизна обработка, за да работят стабилно при високо налягане и условия на работа с висока честота.

Наред с хидравличните цилиндри, Raydafon доставя пълна продуктова линия за предаване на енергия, включителнокарданни валове, селскостопански скоростни кутии, прецизни предавкиипланетарни скоростни кутии. Производителите на цели машини, сервизите и търговците на части могат да доставят множество компоненти от един доставчик, елиминирайки дублиращата се координационна работа.

06

Често задавани въпроси за хидравличен цилиндър на мотокар

Каква информация трябва да предоставя за оферта?

Изпратете тонажа на мотокара, функцията на цилиндъра (повдигане, накланяне или странично изместване), отвор, диаметър на пръта, ход, стил на края на връзката, монтажни размери и работно налягане. Чертеж, примерна снимка или съществуващ номер на част ускорява значително потвърждението.

Можете ли да предоставите заместител на съществуващ цилиндър на мотокар?

да Изпратете оригиналния номер на частта или чертеж с размери и ние ще потвърдим съответствието. Това е най-често срещаният начин за търсене на резервни части от пазара.

Доставяте ли ремонтни комплекти, както и цели цилиндри?

да Ремонтните комплекти могат да бъдат доставени според изискванията на клиента, което е полезно за специалисти по ремонт на мотокари и инженери по оборудване, които трябва да възстановят камион на място.

При какво налягане работят тези цилиндри?

Хидравличните цилиндри на мотокара обикновено работят в диапазона 7–14 MPa в зависимост от тонажа и функцията на мотокара. Всеки цилиндър е тестван под налягане преди изпращане, за да се потвърди производителността при определената номинална стойност.

Каква повърхностна обработка се използва на буталния прът?

Ключовите компоненти са изработени от високоякостна легирана стомана с повърхност на пръта, галванизирана или обработена с твърд хром за устойчивост на корозия и износване, подходящи за честа работа и тежки работни среди.

Поддържате ли персонализирани стилове на отвор, ход и свързване?

да Ние доставяме персонализирани решения с различни диаметри на цилиндъра, ходове и стилове на края на връзката, съответстващи на конкретния модел на мотокара и интензивността на работа, включително OEM и ODM проекти.

Поискайте оферта за хидравличен цилиндър за мотокар

Изпратете модела на мотокара, функцията на цилиндъра, отвора, хода и детайлите за монтаж. Raydafon ще потвърди спецификацията и ще върне оферта с време за доставка - независимо дали сте производител на мотокари, интегратор на хидравлична система или звено за поддръжка.

Продукти
View as

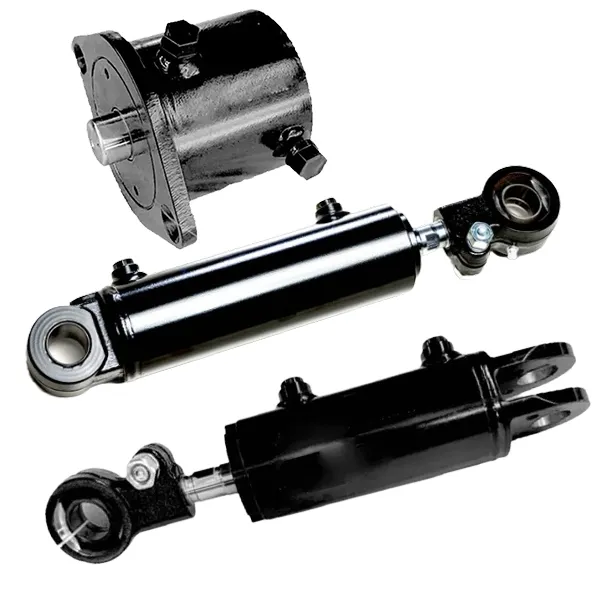

Цилиндър за накланяне на мотокар

Цилиндър за накланяне на мотокар

Цилиндърът за накланяне на мотокари Raydafon е специално проектиран хидравличен цилиндър за контрол на накланянето на мачтата на вилицата на мотокари 1,5-18 тона. Произведен от високоякостна стомана със съвпадащи бутало, тяло на цилиндър, прът и комплект уплътнения. Работно налягане 7-14 MPa, без колебания в налягането при натоварване. Стандартен диаметър на отвора 60-100 мм, диаметър на пръта 25-40 мм, ход 32-193 мм. Винтовата фиксация и връзката на задържащия пръстен позволяват смяна на масленото уплътнение за минути без премахване на мачтата. Подходящ за складови, фабрични и пристанищни операции. Персонализиран отвор, ход и монтажно разстояние, налични за OEM марки мотокари. MOQ 50 единици, 25-35 дни насипно време за доставка. Изпратете модел на мотокара, изискване за диаметър/ход и количество за оферта.

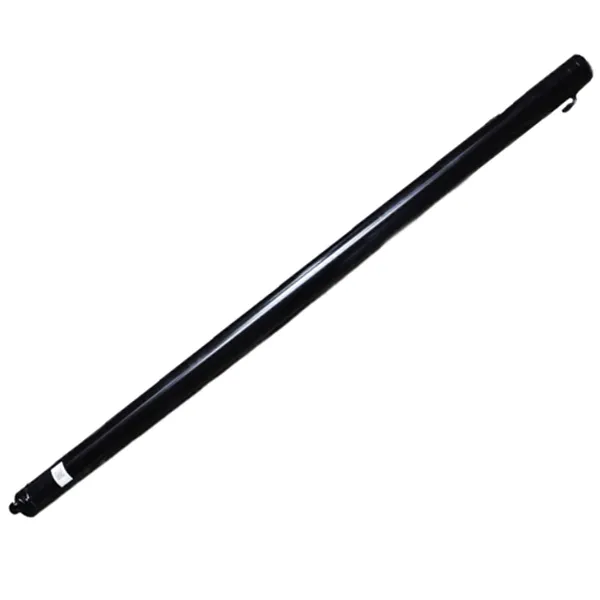

Цилиндър за повдигане на мотокар

Цилиндър за повдигане на мотокар

Цилиндърът за повдигане на мотокари Raydafon е компонентът за вертикално повдигане, монтиран на мачтата, който повдига и спуска виличния носач. Произведен от стомана с висока якост с подходящо бутало и оптимизирана структура на уплътнителен пръстен. Стандартните модели покриват Φ56-60 mm отвор, Φ45 mm прът, 1500-1505 mm ход и 17,5-18,1 MPa работно налягане. Усъвършенстваните модели включват буферно устройство, което предотвратява силен удар при пълен ход, защитавайки както товара, така и конструкцията на мачтата. Съвместим с електрически и дизелови мотокари. Пет стандартни модела от N30M300 до A2A35M300, персонализирани отвор и ход, налични за OEM. MOQ 50 единици, 25-35 дни насипно време за доставка. Изпратете модел на мотокар, изискване за ход и количество за оферта.
Като надежден Мотокар Хидравличен цилиндър производител и доставчик в Китай, нашите продукти са преминали CE сертификация. Ако искате да закупите качествени продукти, моля свържете се с нас.
