Цилиндър за повдигане на мотокар
  • Цилиндър за повдигане на мотокарЦилиндър за повдигане на мотокар
  • Цилиндър за повдигане на мотокарЦилиндър за повдигане на мотокар

Цилиндър за повдигане на мотокар

Цилиндърът за повдигане на мотокари Raydafon е компонентът за вертикално повдигане, монтиран на мачтата, който повдига и спуска виличния носач. Произведен от стомана с висока якост с подходящо бутало и оптимизирана структура на уплътнителен пръстен. Стандартните модели покриват Φ56-60 mm отвор, Φ45 mm прът, 1500-1505 mm ход и 17,5-18,1 MPa работно налягане. Усъвършенстваните модели включват буферно устройство, което предотвратява силен удар при пълен ход, защитавайки както товара, така и конструкцията на мачтата. Съвместим с електрически и дизелови мотокари. Пет стандартни модела от N30M300 до A2A35M300, персонализирани отвор и ход, налични за OEM. MOQ 50 единици, 25-35 дни насипно време за доставка. Изпратете модел на мотокар, изискване за ход и количество за оферта.
Raydafon · Китай OEM производител

Персонализиран цилиндър за повдигане на мотокари за електрически и дизелови мотокари — 1500 mm ход, OEM директна доставка

Цилиндърът за повдигане на мотокара е вертикалният хидравличен цилиндър, монтиран на мачтата, който повдига и спуска виличния носач. Raydafon го произвежда от стомана с висока якост с подходящо бутало и оптимизирана структура на уплътнителен пръстен, която намалява изтичането на масло и износването. Усъвършенстваните модели включват буферно устройство, което предотвратява силен удар при пълен ход, предпазвайки крехкия товар и намалявайки износването на мачтата.

Съвместим с Електрически и дизел
Работно налягане 17,5-18,1 MPa
Отвор ΦD Φ56 до Φ60 mm
Прът Φd Φ45 мм
инсулт С 1500-1505 мм
Единично тегло 32,6-50 кг
Вертикално срещу хоризонтално

Цилиндър за повдигане срещу цилиндър за накланяне - какво всъщност прави цилиндърът за повдигане

Вертикална ос

Повдигащ цилиндър(този продукт)

  • ДвижениеВертикално нагоре и надолу
  • функцияПовдига и спуска виличния носач
  • Диапазон на хода1500-1505 мм стандарт
  • МонтажИнсталиран вътре в релсите на мачтата
  • Буферно устройствоПредлага се за напреднали модели
Хоризонтална ос

Накланящ се цилиндър

  • ДвижениеНакланяне напред и назад
  • функцияПроменя ъгъла на мачтата и вилицата
  • Диапазон на хода32-193 мм
  • МонтажПрикрепен към опората на основата на мачтата
  • Буферно устройствоОбикновено не се изисква
Вижте цилиндър за накланяне на мотокар →

И двата цилиндъра работят заедно по време на цикъл на повдигане и поставяне: операторът накланя мачтата, за да изравни товара, след което повдига каретата с повдигащия цилиндър. Съпоставянето на двата цилиндъра от една и съща фабрика поддържа хидравличната реакция постоянна и опростява инвентара на резервни части. Пълният асортимент е посочен вМотокар Хидравличен цилиндъркатегория.

Пет стандартни модела — пълна таблица със спецификации

И петте модела споделят едно и също тяло от високоякостна стомана и съответстваща архитектура на уплътнителен пръстен. Изберете модела, който съответства на мачтата на вашия мотокар и разстоянието за инсталиране, или изпратете вашия OEM чертеж за персонализирана конструкция.

Номер на чертеж Отвор ΦD Прът Φd инсулт С Инсталирайте. Л налягане Порт Тегло
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 кг
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 кг
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 кг
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 кг
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 кг

Не можете да съответствате на вашето разстояние за инсталиране? Изпратете номера на чертежа на OEM или физическа мостра. Raydafon извършва обратно инженерство, произвежда проба и цитира партидата на същия чертеж. За по-широката гама хидравлични цилиндри, използвани в други мобилни машини, вижтеХидравличен цилиндъркатегория.

Чертежи с размери

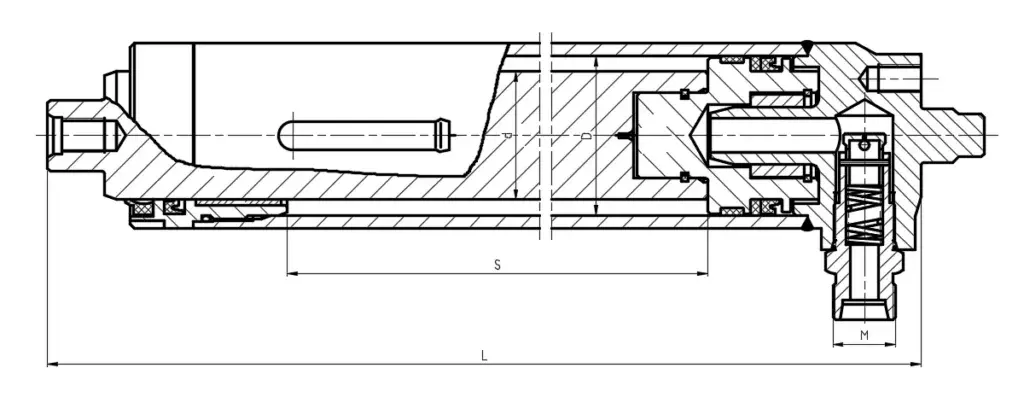

Forklift lift cylinder dimension drawing
Преглед на инсталацията — модел на монтаж, интерфейс на отвор/пръчка и позиция на порта

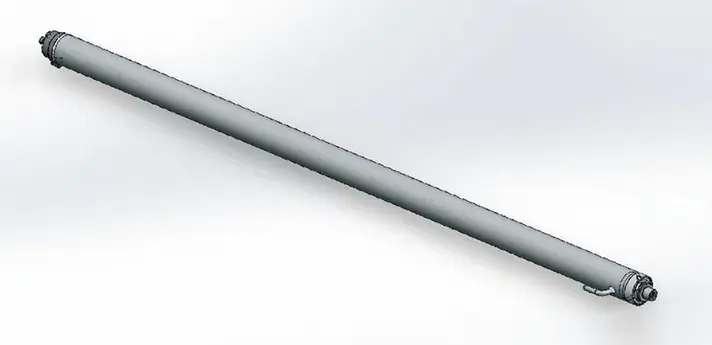

Forklift lift cylinder product detail
Подробности за продукта — структура на уплътнителен пръстен и бутален монтаж
Forklift lift cylinder application photo
Приложение — монтиран на работеща мачта на мотокар
Инженерно проектиране

Четири дизайнерски точки, които удължават живота на цилиндъра

01

Корпус от стомана с висока якост

Устойчивостта на износване и устойчивостта на обработка са основни изисквания. При тежкотоварни камиони, работещи с ежедневни цикли, повърхността на цилиндъра показва малко видимо износване след продължително обслужване.

02

Подходящи бутало и уплътнителен пръстен

Геометрията на буталото и профилът на уплътнителния пръстен са съчетани като комплект. След като структурата на уплътнителния пръстен е оптимизирана, неизправностите при изтичане на масло намаляват значително — един клиент съобщи, че честотата на поддръжка е намалена приблизително наполовина.

03

Отзивчиво управление на лифта

Цилиндърът реагира незабавно на натискане на лоста. Операторите могат да се движат бързо при спешно повдигане или да забавят за точно позициониране върху крехък товар - без забавяне, без скок.

04

Буферно устройство при напреднали модели

Буферът в края на хода забавя буталото, когато вилицата достигне върха на мачтата. Без силен удар, без вибрации — това предпазва чупливите стоки и намалява структурното износване на мачтата.

Предимства на подемните цилиндри за мотокари Raydafon

  • A
    Съвместим с електрически и дизелови мотокари

    Петте стандартни модела покриват повечето мачти на мотокари. Монтажните разстояния от 1658 мм до 1808 мм съответстват на обикновените складови и логистични камиони.

  • B
    Стабилно налягане при непрекъснати цикли

    Номинален 17,5-18,1 MPa. Съответстващият комплект бутало и уплътнение поддържа налягането стабилно при чести цикли нагоре-надолу без дрейф.

  • C
    Слабо изтичане на масло, ниско износване

    Оптимизираната структура на уплътнението намалява изтичането в прашни складове и влажна среда. По-ниската честота на поддръжка директно намалява оперативните разходи.

  • D
    Защита на буферно устройство

    Усъвършенстваните модели забавят буталото в края на хода, предотвратявайки силен удар върху крехък товар и намалявайки износването на мачтата и самия цилиндър.

  • E
    OEM поддръжка

    Изпратете марка и модел на мотокар или номер на чертеж. Raydafon прави обратен инженеринг, взема проби и цитира персонализирана партида на същия чертеж.

  • F
    Фабрична директна доставка

    Произвежда се в собствения завод на Raydafon в Нингбо. Клиентите работят директно с производителя, с бърз отговор след продажбата и стабилно качество на партидата.

Къде се използват повдигащи цилиндри за мотокари

Складово товарене и разтоварване

Товарене на контейнери, събиране на палети и прехвърляне на рафтове. Отзивчивото управление на повдигането ускорява обработката на стандартни палетни товари.

Фабрични подемни операции

Тежки или неравномерни индустриални товари, при които операторът се нуждае от фин контрол на височината в горната част на мачтата за подреждане.

Пристанищен и логистичен оборот

Среди с непрекъснат тежък цикъл. Буферното устройство и уплътненията с ниско износване поддържат цилиндъра да работи през хиляди цикли на смяна.

Следпродажба и резервни части

Търговци на мотокари и доставчици на резервни части, които се нуждаят от надежден OEM еквивалентен повдигащ цилиндър за популярни модели камиони. Предлага се наличност и производство по поръчка.

Лист със спецификация на поръчката

Съвместимост
Електрически и дизелови мотокари
Работно налягане
17,5-18,1 MPa
Диаметър на отвора
Φ56 до Φ60 mm
Диаметър на пръта
Φ45 мм
Инсулт
1500 до 1505 мм
Монтажно разстояние
1658 до 1808 мм
Единично тегло
32,6 до 50 кг
Порт / интерфейс
G1/2, M22×1,5
Буферно устройство
Предлага се при усъвършенствани модели за спиране на пълен ход без удар
Запечатване
Оптимизирана структура на уплътнителния пръстен за намаляване на изтичането на масло и износването
Персонализиране
Персонализиран отвор, ход, тип порт, OEM опаковка и частен етикет
MOQ
50 броя на модел
Групово време за изпълнение
25-35 дни след депозит и одобрение на чертежа
База на котировката
Модел на мотокара и тонаж, необходим ход, размер на порта, количество, пристанище на местоназначение

Как вашата поръчка се движи през Raydafon

01

Кратко приложение

Изпратете марка и модел на мотокара, тонаж, необходим ход, размер на порта, количество и пристанище на местоназначение.

02

Избор на модел

Raydafon потвърждава дали стандартен модел (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) пасва или е необходима персонализирана компилация.

03

Одобрение на мостра и чертеж

За персонализирани компилации, Raydafon извършва обратен инженеринг на OEM частта, произвежда проба и потвърждава с купувача размерите на отвора, хода, монтажното разстояние и порта.

04

Обработка на тялото и пръта

Цилиндровото тяло от стомана с висока якост е усъвършенствано до толерантност. Буталният прът е шлифован и твърдо хромиран за устойчивост на износване.

05

Сглобяване и настройка на буфера

Сглобяват се бутало, уплътнения, направляваща втулка и буферно устройство. Ходът на буфера е настроен така, че ограничителят да е без удар при номиналното налягане.

06

Опаковка и изпращане

Цилиндрите са опаковани в дървени кутии с масло против ръжда и защитни крайни капачки. Изпраща се по море, въздух или експрес с опаковъчен лист, фактура и доклад от инспекция.

Документация и поддръжка на качеството

  • ✓
    Сертификат за материал

    Сертификат за материал на корпуса на цилиндъра и пръта, лист с данни за уплътнението, предоставен с всяка пратка.

  • ✓
    Доклад за изпитване на налягането

    Всеки цилиндър е тестван под налягане при номинално налягане преди опаковане. Записват се изтичане, плавност на хода и монтаж на порта.

  • ✓
    Протокол за проверка на размерите

    Размерите на отвора, пръта, хода, монтажното разстояние и отвора са записани спрямо поръчаната спецификация или чертеж на клиента.

  • ✓
    Опаковка за износ

    Дървен калъф с масло против ръжда и защитни крайни капачки. Големи партиди от цилиндри, палетизирани и вързани за морски транспорт.

Често задавани въпроси

Какво е цилиндър за повдигане на мотокар?

Цилиндърът за повдигане на мотокар е вертикалният хидравличен цилиндър, монтиран на мачтата, който повдига и спуска виличния носач. Той преобразува хидравличното налягане в линейно движение по вертикалната ос и е един от трите основни хидравлични цилиндъра на мотокара заедно с цилиндъра за накланяне и цилиндъра за управление.

Каква е разликата между цилиндъра за повдигане и цилиндъра за накланяне?

Повдигащият цилиндър се движи вертикално и контролира височината на виличния носач. Цилиндърът за накланяне се движи хоризонтално и контролира ъгъла напред и назад на мачтата. И двете работят заедно при повдигане или позициониране на товар. Raydafon произвежда и двете, а цилиндърът за накланяне е посочен отделно на сайта.

Какво работно налягане издържа този цилиндър?

В зависимост от модела работното налягане е 17,5 MPa или 18,1 MPa. Размерите на отвора и пръта са съобразени с този диапазон на налягане, така че цилиндърът поддържа стабилно налягане при непрекъснати цикли на повдигане.

Какви материали и уплътнения се използват?

Тялото на цилиндъра и буталния прът са изработени от стомана с висока якост. Комплектът уплътнения използва устойчива на износване смес с оптимизирана структура на уплътнителен пръстен. Тази структура намалява изтичането на масло и износването, което удължава експлоатационния живот в прашни складове или във влажна среда.

Какво представлява буферното устройство и защо има значение?

При усъвършенстваните модели Raydafon цилиндърът има буферно устройство в края на хода. Когато вилицата достигне горната част на мачтата, буферът забавя буталото, така че да няма силно „дрънчене“ или вибрации. Това предпазва крехкия товар и намалява износването при удар на мачтата и самия цилиндър.

С кои мотокари е съвместим?

Петте стандартни модела покриват обичайните приложения за електрически и дизелови мотокари. Разстоянието за монтаж варира от 1658 mm до 1808 mm, така че повечето стандартни мачти имат съответстващ модел. За OEM мачти или по-стари камиони, Raydafon поддържа персонализиран отвор, ход и монтажно разстояние.

Какъв е MOQ и времето за изпълнение?

MOQ е 50 единици на модел. Груповото време за доставка е 25-35 дни след депозит и одобрение на чертежа, в зависимост от сложността на модела и количеството на поръчката.

Как да поискам оферта?

Изпратете вашия модел и тонаж на мотокара, необходимия ход, размер на порта, количество и пристанище на местоназначение. Raydafon ще потвърди модела или ще проектира персонализирана конструкция, след което ще предложи оферта FOB Ningbo с време за изпълнение и подробности за опаковката.

Готови ли сте да доставяте персонализирани цилиндри за повдигане на мотокари?

Изпратете модела и тонажа на вашия мотокар, необходимия ход, размера на порта и количеството на поръчката. Raydafon ще потвърди стандартния модел или ще проектира персонализирана конструкция, след което ще предложи оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
