Цилиндър за накланяне на мотокар

Цилиндърът за накланяне на мотокари Raydafon е специално проектиран хидравличен цилиндър за контрол на накланянето на мачтата на вилицата на мотокари 1,5-18 тона. Произведен от високоякостна стомана със съвпадащи бутало, тяло на цилиндър, прът и комплект уплътнения. Работно налягане 7-14 MPa, без колебания в налягането при натоварване. Стандартен диаметър на отвора 60-100 мм, диаметър на пръта 25-40 мм, ход 32-193 мм. Винтовата фиксация и връзката на задържащия пръстен позволяват смяна на масленото уплътнение за минути без премахване на мачтата. Подходящ за складови, фабрични и пристанищни операции. Персонализиран отвор, ход и монтажно разстояние, налични за OEM марки мотокари. MOQ 50 единици, 25-35 дни насипно време за доставка. Изпратете модел на мотокара, изискване за диаметър/ход и количество за оферта.
Raydafon OEM · Резервни части за мотокари

Персонализиран цилиндър за накланяне на мотокари за мотокари 1,5-18 тона — Директни доставки от OEM производители

Цилиндърът за накланяне на мотокара е хидравличният компонент, който контролира накланянето напред и назад на мачтата и вилиците. Raydafon произвежда цилиндри за накланяне за 1,5-18 тонни мотокари, използващи високоякостна стомана и подходящ комплект бутало/прът/уплътнение. Работното налягане е стабилно при 7-14 MPa при натоварване. Винтовата фиксация и връзката на задържащия пръстен позволяват смяна на масленото уплътнение за минути без премахване на мачтата. Подходящ за складово товарене, фабрично повдигане и пристанищен оборот.

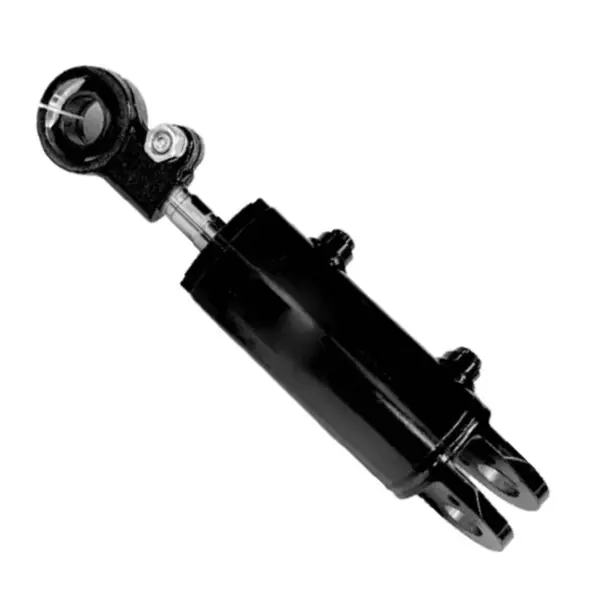

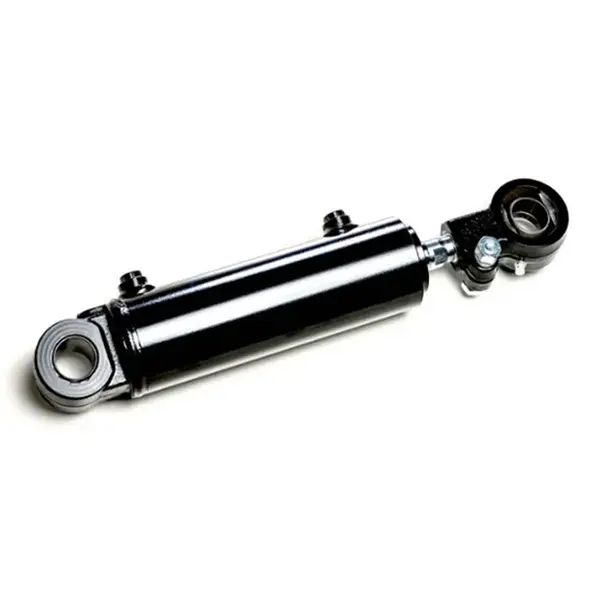

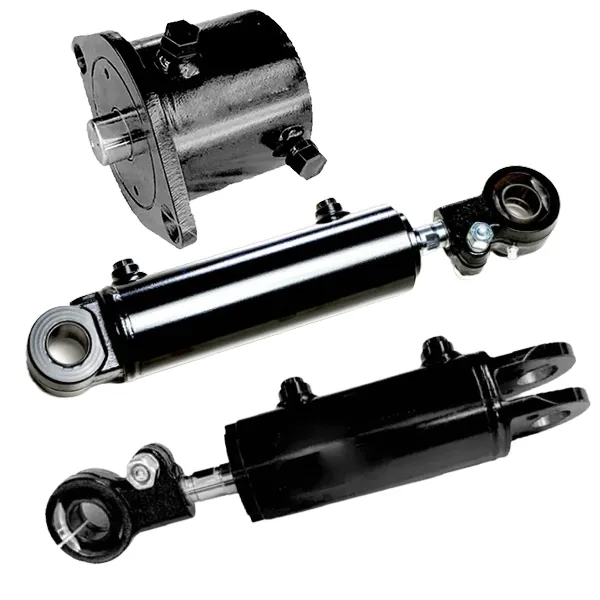

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тона
7-14 MPa Работно налягане
Φ60-100 мм Диаметър на отвора
Φ25-40 мм Диаметър на пръта
32-193 мм Инсулт
3,4-22 кг Единично тегло
Анатомия на продукта

Вътре в цилиндъра за накланяне — 25 съответстващи части

Цилиндърът не е сглобен от стоков хардуер. Буталото, корпусът на цилиндъра, буталния прът и комплектът уплътнения са съчетани като комплект, подобно на начина, по който опитен монтьор довършва ръчно съчетана двойка. Ето защо цилиндърът работи стабилно под високо налягане в продължение на години, без да губи налягането на жлезата.

Различните тонажи на мотокари използват различни вътрешни диаметри и ходове, така че моделът на цилиндъра за накланяне трябва да съответства на камиона. Raydafon складира и произвежда седем стандартни модела от QA20V500 до A45M300 и може да произведе персонализиран модел по чертеж на клиент. За камиони, които вместо това се нуждаят от функция за вертикално повдигане, Raydafon също произвеждаЦилиндър за повдигане на мотокар.

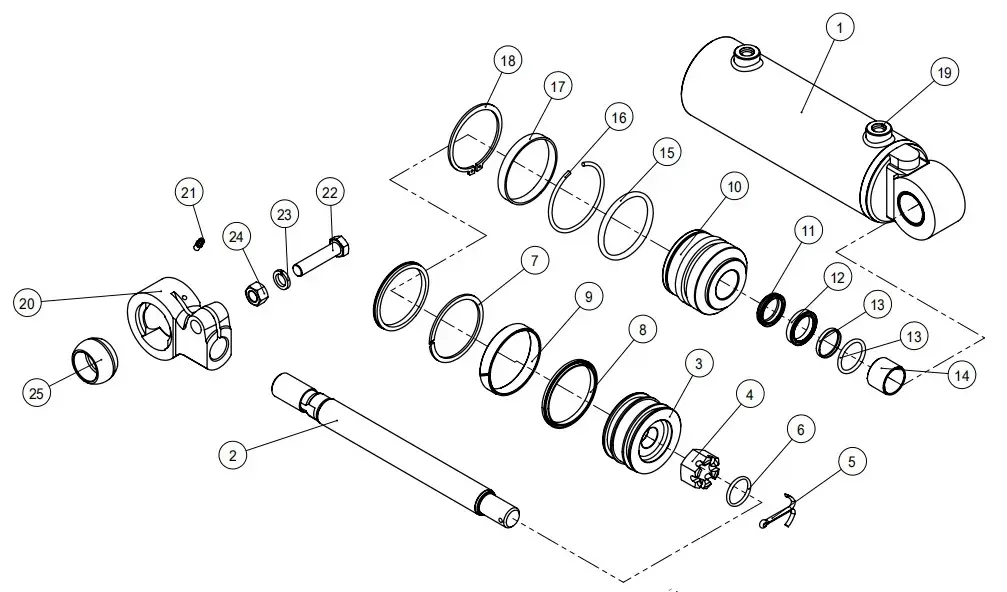

Forklift tilt cylinder parts anatomy
Диаграма на номерирани части — 25 съответстващи компонента

Списък с компоненти от 25 части

Частите са номерирани по-долу, за да съответстват на разглобения изглед. Числата 1-25 съответстват на диаграмата по-горе.

01Корпус на цилиндъра
02Бутален прът
03бутало
04Шестостенна гайка
05Шплинтове
06О-пръстен
07Заден пръстен
08Уплътнение за дупка
09Носен пръстен
10Водач Буш
11Чистачка за прах
12U-образен пръстен
13Уплътнение на пръта
14Дю Буш
15О-пръстен
16Кръгла тел
17Ключодържател
18Зъбни пръстени за вал
19Щепсел
20Clevis
21Нипел за гресиране
22Болт
23Пружинни шайби
24гайка
25Сферичен лагер

Стандартна матрица на модела — седем комбинации отвор/ход

Изберете модела, който съответства на вашия тонаж на мотокар и модел на монтаж, или изпратете вашия OEM чертеж за персонализирана конструкция. Всички модели, изброени по-долу, споделят една и съща съответстваща архитектура на бутало / прът / уплътнение.

Номер на чертеж Отвор ΦD Прът Φd инсулт С Инсталирайте. Л налягане Порт Тегло
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 кг
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 кг
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 кг
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 кг
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 кг
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 кг
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 кг

Не можете да намерите своя модел? Изпратете номера на чертежа на OEM или физическа мостра. Raydafon извършва обратно инженерство, произвежда проба и цитира партидата на същия чертеж. За по-широката гама хидравлични цилиндри за мотокари вижтеМотокар Хидравличен цилиндъркатегория.

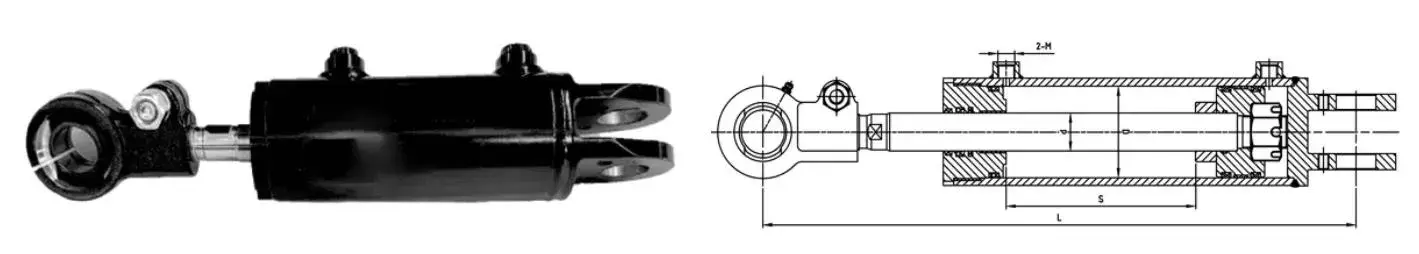

Forklift tilt cylinder dimension drawing 1
Модел QA20V500-405000-000 · Φ60 × Φ30 × 32 такта

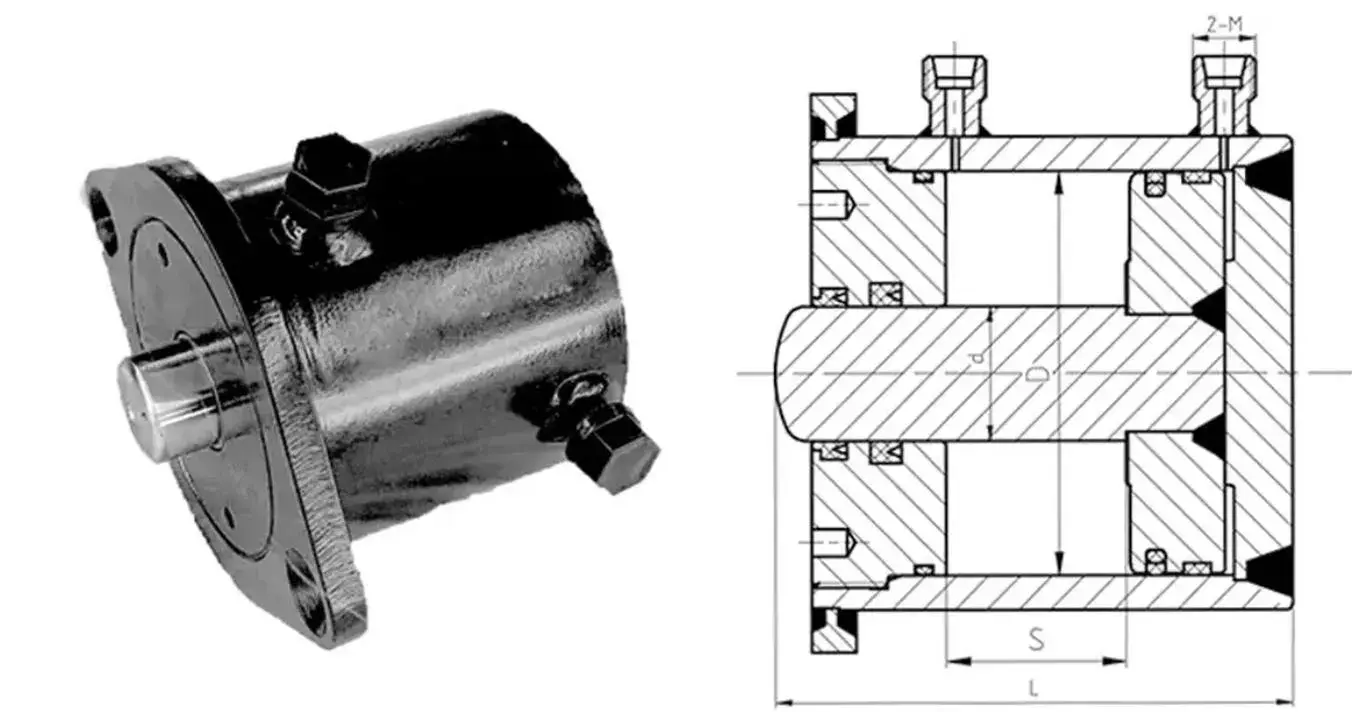

Forklift tilt cylinder dimension drawing 2
Модели S16N450 / RTE35M300 / A15N450

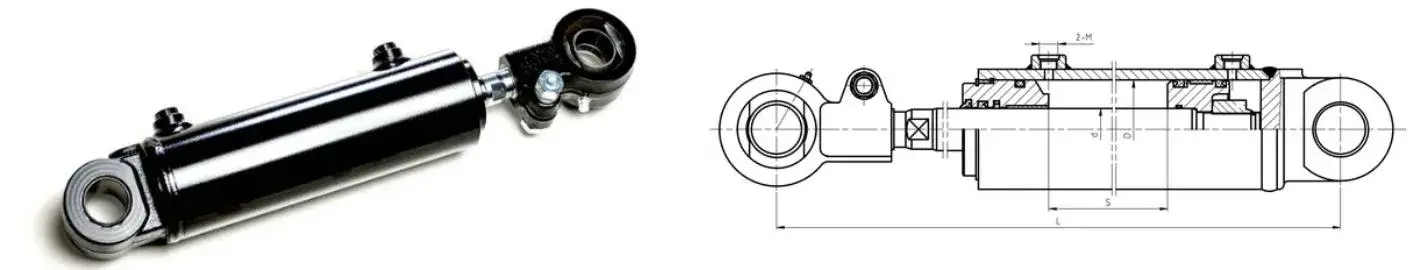

Forklift tilt cylinder dimension drawing 3
Модели A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Преглед на инсталацията — модел на монтаж и размери на интерфейса
Принцип на работа

Как цилиндърът за накланяне движи мачтата

Цилиндърът за накланяне избутва буталото в възвратно-постъпателно движение, което кара мачтата да се накланя напред и назад. Хидравличното масло влиза през един от двата порта в основата на цилиндъра; буталния прът се удължава и избутва мачтата напред или се прибира и издърпва мачтата назад. За разлика от другите хидравлични компоненти, този цилиндър работи гладко и в двете посоки, тъй като повърхностите на отвора и пръта са съобразени с комплекта уплътнения.

При тежък или нестандартен товар операторът използва функцията за накланяне, за да изравни товара преди повдигане. Точното управление на ъгъла е това, което предотвратява изместването на товара и поддържа камиона стабилен. Raydafon тества цилиндъра за накланяне под работно налягане 7-14 MPa, за да потвърди, че реакцията остава плавна при пълно натоварване.

Предимства на цилиндрите за накланяне на мотокари Raydafon

01

Стабилен при високо налягане

Съответстващият комплект бутало, прът и уплътнение поддържа стабилно налягане при 7-14 MPa. Няма колебания при голямо натоварване или по време на дълги работни смени.

02

Устойчива на износване уплътнителна смес

Уплътненията са изработени от износоустойчива смес с ниски течове на масло и ниско износване. Надеждни в прашни складове или влажни среди.

03

Дизайн за бърза поддръжка

Винтовата фиксация и връзката на задържащия пръстен позволяват смяна на масленото уплътнение за минути. Няма нужда да сваляте цялата мачта от камиона.

04

Седем стандартни модела

Диаметър Φ60 до Φ100, прът Φ25 до Φ40, ход 32 до 193 mm. Обхваща повечето приложения за мотокари от 1,5-18 тона без персонализирана поръчка на инструменти.

05

OEM поддръжка

Изпратете марка и модел на мотокар или номер на чертеж. Raydafon прави обратен инженеринг, взема проби и цитира персонализирана партида на същия чертеж.

06

Фабрична директна доставка

Произвежда се в собствения завод на Raydafon. Клиентите работят с производителя, а не с търговеца. Бърз отговор след продажбата и стабилно качество на партидата.

Къде се използват цилиндри за накланяне на мотокари

  • A
    Складово товарене и разтоварване

    Товарене на контейнери, избиране на палети и прехвърляне на рафтове, където операторът трябва да изравни товара преди повдигане. Точното управление на ъгъла предотвратява разместването на товара.

  • B
    Фабрични подемни операции

    Тежки или неравномерни индустриални товари, при които мотокарът трябва да наклони мачтата напред или назад, за да балансира товара по време на цикъла на повдигане.

  • C
    Пристанищен и логистичен оборот

    Среди с непрекъснати тежки цикли, при които цилиндърът за накланяне работи хиляди цикли на смяна. Подходящите уплътнения и ниското износване го поддържат работещ без течове.

  • D
    Следпродажба и дистрибуция на резервни части

    Търговци на мотокари и доставчици на резервни части, които се нуждаят от надежден еквивалентен OEM цилиндър за накланяне за 1,5-18 тонни камиони. Налични са складови наличности и производство по поръчка.

Лист със спецификация на поръчката

Тонажно покритие
Мотокари от 1,5 до 18 тона
Работно налягане
7-14 MPa (тестван пик до 18,1 MPa при избрани модели)
Диаметър на отвора
Φ60 до Φ100 мм
Диаметър на пръта
Φ25 до Φ40 мм
Инсулт
32 до 193 мм
Монтажно разстояние
109 до 565 мм
Единично тегло
3,4 до 22 кг
Порт / интерфейс
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Сглобяване
Фиксиране на винт + връзка със задържащ пръстен за бърза смяна на уплътнението
Комплект печат
Чистачка за прах, U-пръстен, уплътнение на пръта, уплътнение на отвора, заден пръстен, О-пръстен, износващ се пръстен, втулка
Персонализиране
Персонализиран отвор, прът, ход, монтажно разстояние, тип порт; OEM опаковка и частен етикет
MOQ
50 броя на модел
Групово време за изпълнение
25-35 дни след депозит и одобрение на чертежа
База на котировката
Модел на мотокара и тонаж, изискване за отвор/ход, размер на отвора, количество, пристанище на местоназначение

Как вашата поръчка се движи през Raydafon

  1. 01

    Кратко приложение

    Изпратете марка и модел на мотокара, тонаж, необходим отвор/пръчка/ход, размер на порта, количество и порт на местоназначението.

  2. 02

    Избор на модел

    Raydafon потвърждава дали стандартен модел (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) пасва или е необходима персонализирана компилация.

  3. 03

    Одобрение на мостра и чертеж

    За персонализирани компилации, Raydafon извършва обратен инженеринг на OEM частта, произвежда проба и потвърждава с купувача размерите на отвора, хода, монтажното разстояние и порта.

  4. 04

    Обработка на тяло на цилиндър и прът

    Цилиндровото тяло от стомана с висока якост е усъвършенствано до толерантност. Буталният прът е шлифован и твърдо хромиран за устойчивост на износване.

  5. 05

    Монтаж и тест за налягане

    Буталото, уплътненията, водещата втулка и скобата са сглобени. Цилиндърът е тестван под налягане за течове и плавен ход при номинално налягане.

  6. 06

    Опаковка и изпращане

    Цилиндрите са опаковани в дървени кутии с масло против ръжда и защитни крайни капачки. Изпраща се по море, въздух или експрес с опаковъчен лист, фактура и доклад от инспекция.

Документация и поддръжка на качеството

  • ✓
    Сертификат за материал

    Сертификат за материал на корпуса на цилиндъра и пръта, лист с данни за уплътнението, предоставен с всяка пратка.

  • ✓
    Доклад за изпитване на налягането

    Всеки цилиндър е тестван под налягане при номинално налягане преди опаковане. Записват се изтичане, плавност на хода и монтаж на порта.

  • ✓
    Протокол за проверка на размерите

    Размерите на отвора, пръта, хода, монтажното разстояние и отвора са записани спрямо поръчаната спецификация или чертеж на клиента.

  • ✓
    Опаковка за износ

    Дървен калъф с масло против ръжда и защитни крайни капачки. Големи партиди от цилиндри, палетизирани и вързани за морски транспорт.

Често задавани въпроси

Какво е цилиндър за накланяне на мотокар?

Цилиндърът за накланяне на мотокар е хидравличен цилиндър, който контролира накланянето напред и назад на мачтата и вилиците. Това е един от основните компоненти на хидравличната система на мотокара, наред с цилиндъра за повдигане и цилиндъра за управление. Когато операторът премести лоста за накланяне, цилиндърът се разтяга или прибира, което завърта мачтата около долния й шарнир и променя ъгъла на вилицата.

Какъв тонажен диапазон покрива Raydafon?

Raydafon произвежда цилиндри за накланяне на мотокари за мотокари от 1,5 тона до 18 тона. Стандартните модели покриват диаметри на отвора от Φ60 mm до Φ100 mm, диаметри на пръта от Φ25 mm до Φ40 mm и ходове от 32 mm до 193 mm. Персонализираният отвор и ход се предлагат за OEM марки мотокари.

Какво работно налягане може да издържи цилиндърът?

Цилиндърът е оценен за 7-14 MPa работно налягане в стандартната гама от модели, като възможността за пиково налягане е тествана при 18,1 MPa на специфични модели като S16N450-600000-001Z и RTE35M300-600000-500.

Какви материали и уплътнения се използват?

Корпусът на цилиндъра и буталния прът са изработени от стомана с висока якост. Комплектът уплътнения включва чистач за прах, U-пръстен, уплътнение на пръта, уплътнение на отвора, заден пръстен, О-пръстен, износващ се пръстен и втулка. Уплътненията използват устойчива на износване смес, която осигурява ниско изтичане на масло и ниско износване в прашни складове или влажна среда.

Колко трудна е поддръжката?

Цилиндърът използва винтова фиксация и връзка със задържащ пръстен. Персоналът по поддръжката може да смени масленото уплътнение или да отстрани неизправностите на цилиндъра, като развие винтовете и свали задържащия пръстен. Това може да стане за минути, без да се демонтира цялата мачта от мотокара.

Може ли Raydafon да произвежда OEM цилиндри за конкретна марка мотокари?

да Raydafon поддържа производство на OEM спрямо клиентски чертеж или съществуваща мостра. Изпратете марката и модела на мотокара, диаметъра на отвора, диаметъра на пръта, хода, монтажното разстояние, размера на порта и количеството и Raydafon ще предложи персонализиран накланящ се цилиндър.

Какъв е MOQ и времето за изпълнение?

MOQ е 50 единици на модел. Груповото време за доставка е 25-35 дни след депозит и одобрение на чертежа, в зависимост от сложността на модела и количеството на поръчката.

Как да поискам оферта?

Изпратете модела и тонажа на вашия мотокар, необходимия диаметър на отвора, диаметър на пръта, ход, разстояние за монтаж, размер на порта, количество и порт на местоназначението. Raydafon ще отговори с оферта FOB Ningbo, време за изпълнение и подробности за опаковката.

Готови ли сте да доставяте персонализирани цилиндри за накланяне на мотокари?

Изпратете модела и тонажа на вашия мотокар, изискване за диаметър/ход, размер на порта и количество за поръчка. Raydafon ще потвърди модела или ще проектира персонализирана конструкция, след което ще предложи оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
