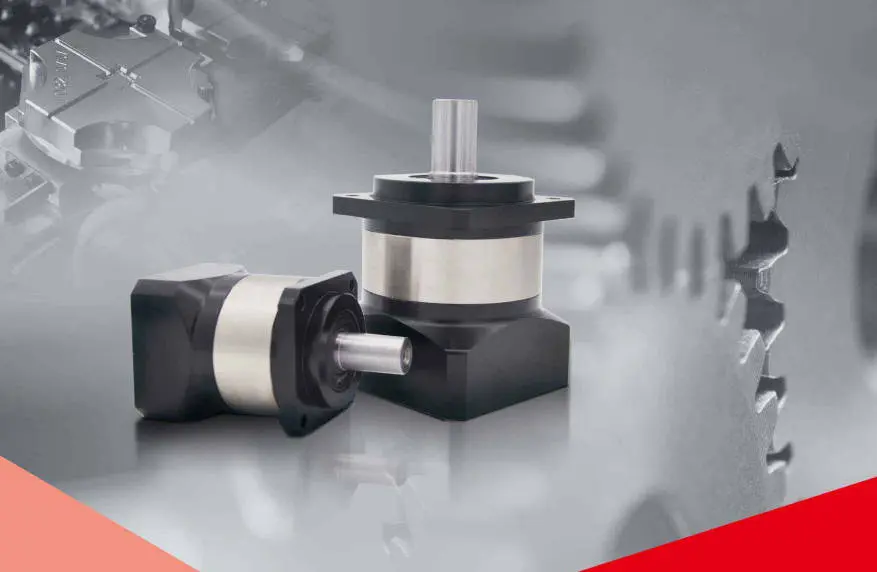

Планетарна скоростна кутия

Райдафон, директна доставка на фабрика за висококачествени редуктори в Китай, като надежден производител и доставчик, ние предоставяме планетарни редуктори със стабилна производителност, компактна структура и разумна цена, подходящи за оборудване за автоматизация, високонатоварена трансмисионна система и поле за прецизно управление, за да отговорим на нуждите на местните и чуждестранните клиенти от доставки за висок въртящ момент, дълъг живот и висока ефективност.

Планетарният редуктор Raydafon използва структура от легирана стомана с висока якост, зъбното колело е карбуризирано и закалено и прецизно шлифовано, твърдостта на зъбната повърхност достига HRC60±2, устойчивостта на умора е силна и капацитетът на натоварване е много по-висок от традиционния механизъм за намаляване на зъбното колело. Вътрешният симетричен дизайн с три зъба е приет, ефективността на предаване може да достигне повече от 95%, работата е стабилна, шумът е нисък и изходният въртящ момент е равномерен. Той е особено подходящ за серво системи, електрически цилиндри, промишлени роботи, колесни мобилни шасита, предавателни линии и повдигащи устройства и др., които имат високи изисквания за прецизност и мощност.

РайдафонПланетарна скоростна кутияосигурява едностепенни, двустепенни и тристепенни структурни комбинации, със съотношения на скоростта, покриващи 3:1~200:1, и може да разшири избора на изходен въртящ момент и коефициент на намаляване, ако е необходимо; изходните форми включват ключов вал, шлицов вал, тип фланец и персонализиран нестандартен интерфейс, за да отговорят на изискванията за инсталиране на различно оборудване. Всички продукти на компанията са преминали тест за динамично балансиране и тест за концентричност, за да осигурят високоскоростна работа без трептене и топлина, което значително подобрява цялостната стабилност на оборудването.

Планетарните редуктори, произведени от Raydafon, са широко използвани в автоматизирани поточни линии, опаковъчни машини, CNC оборудване, транспортно оборудване, инженерни верижни шасита, системи за контрол на вятърната енергия и други области. Те имат отлични показатели по отношение на издръжливост, адаптивност и ценова конкурентоспособност и се приемат добре от местни и чуждестранни клиенти. Независимо дали сте интегратор, производител на цялостна машина или доставчик на услуги за поддръжка, ние можем да ви предоставим рентабилни решения за предаване и поддръжка на стабилни доставки.

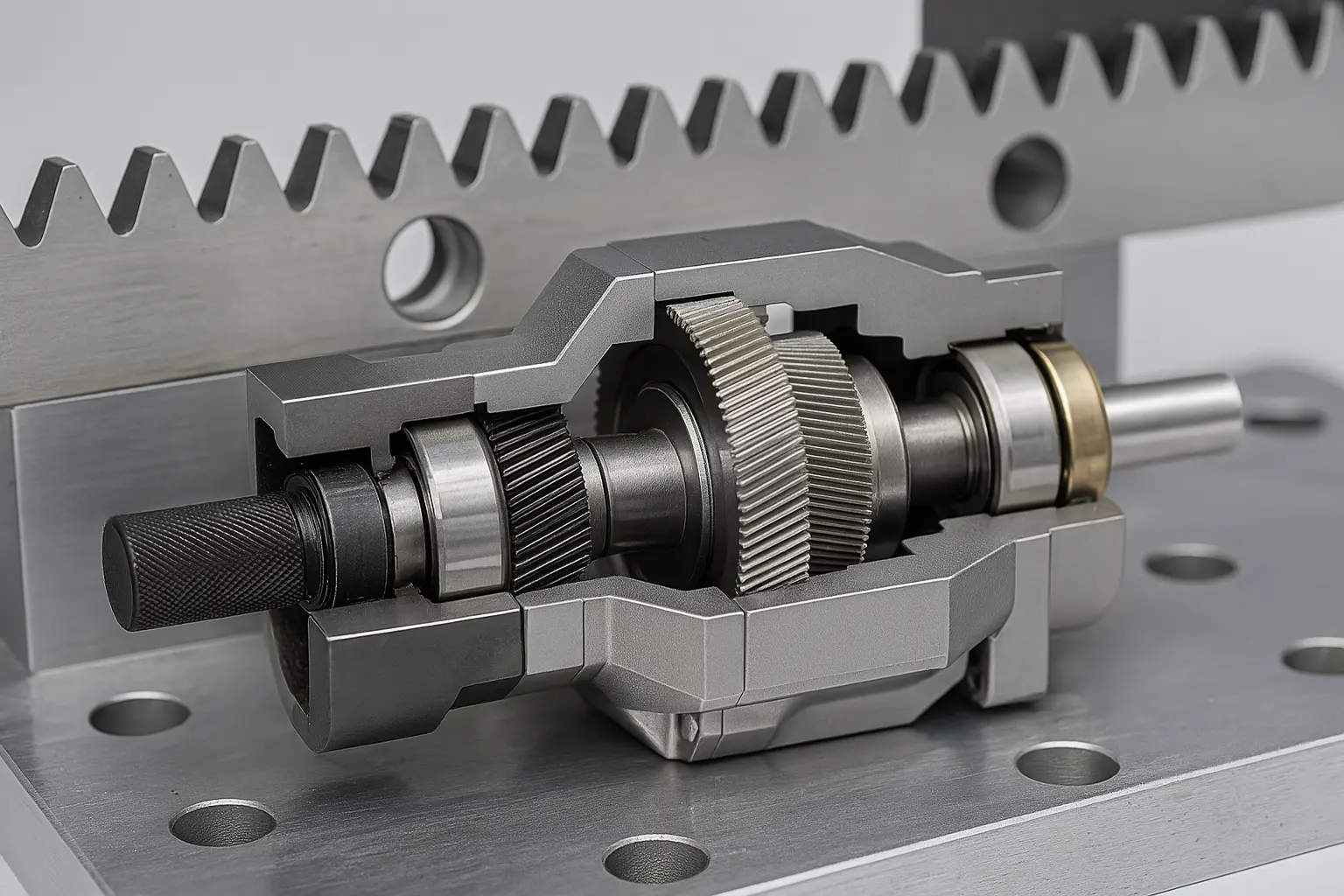

Как работи планетарната скоростна кутия

Основната структура на планетарен редуктор се състои от три ключови части: централно слънчево зъбно колело (пиньон във входния край), комплект планетарни зъбни колела, въртящ се около него, и вътрешен зъбен пръстен, увит около външната страна. Силата се предава от двигателя, като първо задвижва слънчевото зъбно колело да се върти, а след това слънчевото зъбно колело задвижва множество планетарни зъбни колела да се въртят. Тези планетарни зъбни колела се въртят, докато се въртят по протежение на слънчевото зъбно колело, и накрая предават мощността към изходящия вал през планетарния носач, фиксиран върху тях.

Този метод на "зацепване с множество зъбци" позволява силата да бъде разпределена между множество зъбни колела, което не само има плавен изход и нисък шум, но също така има по-голям капацитет на натоварване от обикновените конструкции на зъбни колела. Планетарните редуктори на Raydafon могат да генерират по-висок въртящ момент при същите обемни условия, с компактна структура, подходящи за оборудване с ограничено пространство за инсталиране, но високи изисквания за производителност на трансмисията, като серво системи, автоматизирани роботизирани рамена, модули за задвижване на верижен ход, опаковъчни машини и др.

Предавателното отношение на планетарния редуктор зависи от предавателното отношение и броя на степени. Като цяло единична степен може да достигне 310:1, двустепенна може да бъде разширена до 20100:1 и дори може да се направи тристепенна комбинация за работни условия, които изискват по-голямо съотношение на намаление. Raydafon осигурява стандартна структура на съотношението на скоростта и поддържа персонализирана каскадна комбинация, като задава изходната скорост и обхвата на въртящия момент според нуждите на клиента.

Тъй като вътрешната планетарна предавка постоянно променя позицията на силата по време на въртене, предавката се износва равномерно и цялата машина има по-дълъг живот. В допълнение, ние използваме зъбни колела от закалена легирана стомана, прецизни лагери и стандарти за сглобяване с ниска хлабина, което прави редуктора не само стабилен на изход, но и висока точност на позициониране, подходящ за многократно стартиране и спиране, напред и назад и условия на ниско инерционно натоварване.

Основните предимства на планетарните редуктори са висока ефективност, висока плътност на въртящия момент, малък размер и добър контрол на концентричността. Raydafon има зрели решения в дизайна на зъбни колела, система за смазване, съвпадение на изходния фланец и т.н., които могат да покрият действителните нужди на различни индустриални системи. Ако оценявате оптимизирането на трансмисионната система, ние можем бързо да съчетаем подходящата комбинация от модел и структура според параметрите на двигателя и изискванията за натоварване, които предоставяте. Добре дошли да се консултирате с избора.

Как да изчислим предавателното отношение на планетарната скоростна кутия

Когато използвате или избирате планетарен редуктор, изчисляването на предавателното отношение (коефициент на намаляване) е основна и критична стъпка. Коефициентът на предаване определя скоростта и въртящия момент на изходящия вал и има пряко влияние върху ефективността на работа на оборудването и съвпадението на натоварването. При проектирането на планетарна редукционна система, Raydafon ще съобрази подходящата структура на съотношението на скоростта според действителните нужди, за да осигури стабилна и ефективна употреба.

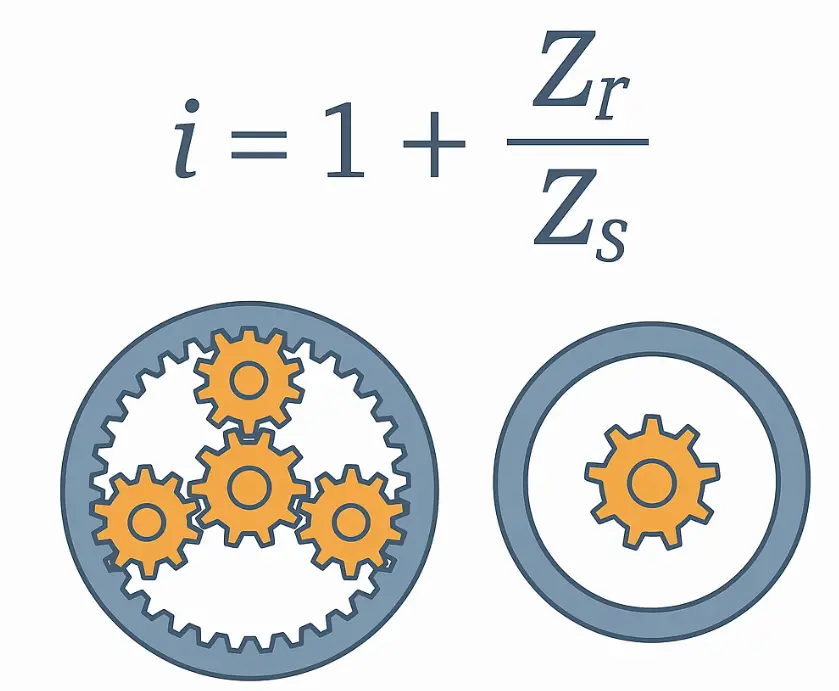

Формулата за изчисляване на предавателното отношение на планетарен редуктор всъщност не е сложна. Най-често срещаната структура е, че слънчевата предавка е активна, вътрешният пръстен е фиксиран и планетарният носач е изведен. При тази структура формулата за изчисляване на предавателното отношение е:

Коефициент на предаване i = 1 + (Zr / Zs)

където:

Zr е броят на зъбите на вътрешния пръстен

Zs е броят на зъбите на слънчевото зъбно колело

За прост пример: Ако броят на зъбите на слънчевата предавка е 20, а броят на зъбите на вътрешния пръстен е 60, тогава предавателното отношение е:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Тоест двигателят се завърта 4 пъти, изходящият вал се завърта 1 път и коефициентът на намаляване е 4:1.

В планетарните редуктори, проектирани от Raydafon, често използваното предавателно отношение обхваща диапазон от 3:1 до 100:1, което се постига чрез комбинация от едностепенни, двустепенни или тристепенни структури.

Едностепенна структура Обикновено съотношението на скоростта е 3~10

Двустепенна структура Съотношението на скоростта е 15 ~ 100

Тристепенна структура Подходяща за тежкотоварни ниски скорости, които изискват по-голямо съотношение на намаление

В допълнение към изчисляването на съотношението на скоростта, също така е важно да се отбележи, че планетарни групи от различни нива ще наслагват вътрешно триене, което ще има леко въздействие върху ефективността. Следователно, при предпоставката, че съотношението на скоростта позволява, опитайте се да изберете по-ефективна комбинация от ниско ниво.

Райдафон може да препоръча разумно предавателно отношение и структурно ниво въз основа на скоростта на двигателя, изискванията за изходна скорост, въртящия момент на натоварването и други данни, предоставени от клиента, и да предостави чертежи на параметри и предложения за избор, за да ви помогне да избегнете грешки в ранния етап на избор и да осигурите надеждна работа на оборудването. Ако не сте сигурни за изчисляването на предавателното отношение, можете също да се свържете директно с нас и ние ще ви помогнем при изчисляването и съпоставянето на подходящия модел.
