Планетарна скоростна кутия с шнеково задвижване от серията PGA за фуражен миксер

Планетарните скоростни кутии със задвижване на шнека от серията PGA са създадени за миксери за фуражи TMR и диетични хранилки, задвижвани от ВОМ на трактор с 540 оборота в минута. Непрекъснатият въртящ момент варира от 3810 N·m (PGA-502) до 42 000 N·m (PGA-4203/4204), със съотношения от 11,1:1 до 662,8:1 и стандартни входни шлици 1"3/8 Z6 или 1"3/4 Z20. Зъбните колела и валовете са от високоякостна легирана стомана, въглеродена с газ до около HRC58 твърдост на зъбната повърхност; корпусът от чугун от една част използва двойно уплътнение до IP65 за прах, суспензия и измиване. Произведено от Raydafon в собствения им цех по ISO 9001 в Нингбо, Китай, за производители на OEM миксери и като резервна единица за ферми и дилъри. Персонализирани съотношения, изходни фланци и монтажни повърхности, направени по чертеж. Изпратете своя модел или чертеж на миксер за потвърден избор и оферта в рамките на 24 часа.

Планетарна скоростна кутия с шнеково задвижване от серията PGA за фуражен миксер

Планетарен редуктор с 540 оборота в минута, задвижван от ВОМ, за TMR миксери и диетични хранилки, доставящ 3 810–42 000 N·m непрекъснат въртящ момент със съотношения от 11,1:1 до 662,8:1. Корпус от чугун, предавка от карбуризирана легирана стомана, двойно уплътнение и IP65 защита за ежедневна работа в прах, кал и измиване.

  • 3 810–42 000Непрекъснат въртящ момент (N·m)
  • 11.1:1–662.8:1Налични съотношения
  • 540 об/минНоминална входна скорост
  • IP65Защита от прах и вода

Планетарна скоростна кутия с шнеково задвижване от серия PGA за фуражни смесители и TMR вагони

Серията PGA е задвижващият модул на шнека, който се намира между силоотводния вал на трактора и смесителния винт на фуражния смесител. Входящата скорост от 540 оборота в минута от трактора се намалява чрез планетарен етап до ниското въртене с висок въртящ момент, необходимо на шнека, за да повдигне и сгъне силаж, сено и концентрат без спиране. Тъй като пътят на натоварването се споделя между няколко планетарни предавки, задвижването остава достатъчно компактно, за да се закрепи към предната или страничната плоча на миксера, като същевременно произвежда непрекъснат въртящ момент от 3810 N·m при най-малкия модел до 42 000 N·m при най-големия.

Raydafon изгражда серията PGA в собствения си цех в Нингбо, Китай, съгласно система за качество ISO 9001 и я доставя на производителите на миксери за фуражи и диетични хранилки като OEM единица, както и на дилъри като резервна скоростна кутия. Ако вашата машина е задвижвана от ВОМ, свържете я с aКарданен вал за фуражни смесители; ако вашият миксер използва етап с конус вместо планетарен, сравнетескоростна кутия на фуражния смесителдиапазон на същия сайт.

Какво представлява планетарната скоростна кутия с шнеково задвижване и как работи?

Планетарната скоростна кутия със задвижване на шнека е коаксиален редуктор, в който слънчево зъбно колело задвижва няколко планетарни зъбни колела, които се въртят вътре в зъбно колело, докато се носят от планетен носач. Следователно въртящият момент се предава чрез множество контакти на зъбите наведнъж, вместо чрез една двойка, поради което планетарният модул може да носи голямо натоварване на миксера в къс, кръгъл корпус и защо издържа на удара, който възниква, когато пълен шнек стартира в замръзнал или уплътнен фураж.

Във фуражния миксер последователността е ясна: силоотводен вал на трактора при 540 оборота в минута, планетарно намаляване до приблизително 5–50 оборота в минута на шнековия вал и умножаване на въртящия момент, което позволява на сравнително малък трактор да върти голям смесителен винт. Ето защо серията PGA се избира от ферми, работещи с малки трактори - скоростната кутия, а не тракторът, осигурява допълнителната сила на завъртане. Същият принцип се прилага за хранилки за инсталации за силаж и биогаз, където непрекъснатото въртене с ниска скорост е по-важно от пиковата скорост.

Технически спецификации и моделна гама

Всички модели са оценени при входна скорост от 540 об./мин. Превъртете таблицата настрани, за да видите всяка колона.

Модел Непрекъснат въртящ момент (N·m) Максимален въртящ момент (N·m) Съотношение i Входящ вал
Едностепенни и двустепенни модели
PGA-502 3,810 7,620 12.36–15.51 часа 1"3/8 Z6
PGA-1002/3 8 500 17 000 16.8–30.6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12.1–62.1 1"3/4 Z20
PGA-2502 23,780 48 000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25.7–84.4 1"3/4 Z20
PGA-4203 42 000 142 000 27.8–91.4 1"3/4 Z20
Модели с високо съотношение за големи вертикални миксери и хранилки за биогаз
PGA-1603 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-1703 15 700 31 400 24.4–116.9 1"3/4 Z20
PGA-2103 21 000 47 000 31.8–126.5 1"3/4 Z20
PGA-2503 23,780 48 000 35.7–142.2 1"3/4 Z20
PGA-3004 30,760 61,520 97.4–612.3 1"3/4 Z20
PGA-4204 42 000 142 000 105.4–662.8 1"3/4 Z20
  • Максималният въртящ момент е периодичният пик, който предавателната кутия приема по време на стартиране на натоварен шнек; непрекъснатият въртящ момент е стойността за непрекъснат режим на смесване.
  • Показаните опции на входящия вал са стандартните профили на ВОМ 1"3/8 Z6 и 1"3/4 Z20. Други шлици, размери на отвора и размери на изходящия фланец могат да бъдат машинно изработени според вашия чертеж.
  • Съотношения извън обхвата, посочен за даден кадър, понякога могат да бъдат достигнати чрез комбиниране на етапи — изпратете необходимата изходна скорост и ние ще потвърдим.

Как да изберете правилния PGA модел за вашия миксер

  1. Съобразете рамката с мощността на трактора и размера на шнека.Малки миксери с мощност 40–80 к.с. обикновено работят с PGA-502 или PGA-1002/3; TMR вагоните от среден клас 80–150 к.с. обикновено използват PGA-1602/3 до PGA-2502; големи вертикални миксери и хранилки за биогаз преминават към PGA-3004 или PGA-4204.
  2. Проверете непрекъснатия въртящ момент спрямо вашето задължение.Сравнете необходимия въртящ момент на шнека на миксера с непрекъснатата стойност в таблицата, а не с пиковата стойност. Пиковата стойност е резерв за стартиране, а не работна оценка.
  3. Потвърдете входящия вал.Повечето трактори в Европа и Северна Америка използват 1"3/8 Z6 при 540 об./мин, докато по-големите машини използват 1"3/4 Z20. Грешният сплайн е най-често срещаната грешка в подреждането, която виждаме.
  4. Проверете монтажа и нивото на маслото.Потвърдете шаблона на болтовете, изходния фланец и позицията на пълнителя за масло спрямо рамката на миксера, така че уредът да стои под ъгъла, посочен в ръководството.
  5. Планирайте интервала на поддръжка.Използвайте класа масло и интервала за смяна в ръководството; ние можем да предоставим писмен график за поддръжка с пратката, ако вашият сервизен екип се нуждае от такъв за гаранционни записи.

Не сте сигурни коя рамка пасва? Изпратете марката на миксера, диаметъра на шнека, конските сили на трактора и необходимата скорост на шнека — нашите инженери ще потвърдят модела и съотношението, преди да поръчате.

Подробности за продукта

И двете снимки по-долу са серията PGA, която произвеждаме: сглобената скоростна кутия с нейния лят корпус и вход за силоотводен вал и чертежа с размери, използван за проверки на монтажа.

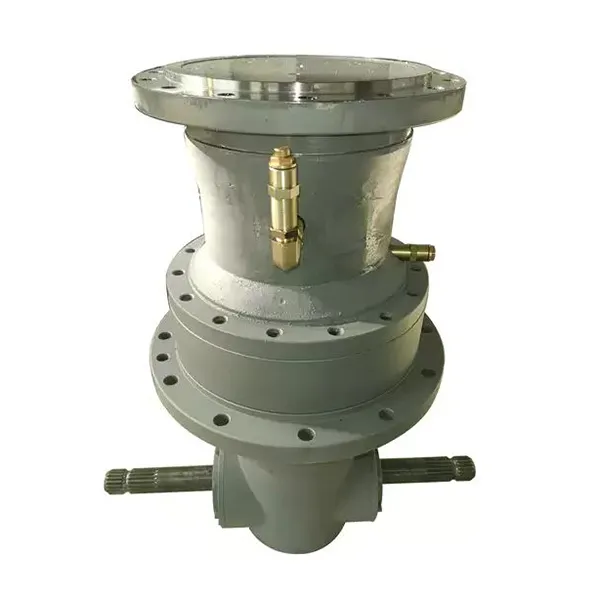

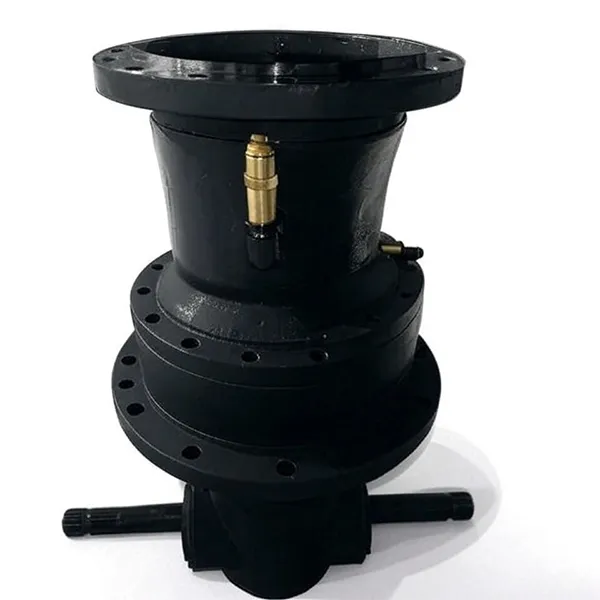

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Планетарна скоростна кутия със задвижване на шнека от серията PGA — корпус от чугун, планетарна редукторна степен и входен вал на ВОМ.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Очертание и монтажни размери на планетарната скоростна кутия на миксера за фураж от серията PGA.

Материали, уплътнение и качество на изработка

Зъбни колела и термична обработка

Зъбните колела и валовете се обработват от високоякостна легирана стомана и се въглеродизират с газ, след което се охлаждат до твърдост на зъбната повърхност от около HRC58, докато сърцевината остава достатъчно здрава, за да поеме удара. Тази комбинация е това, което дава на серията PGA нейната устойчивост на износване върху абразивен силаж и нейната толерантност към повтарящи се натоварени стартирания и това е причината една и съща рамка да може да се предлага в широк диапазон на съотношението, без да се променя външната обвивка.

Корпус и уплътнение

Корпусът е едно цяло тяло от чугун, което поддържа лагерните отвори концентрични и потиска вибрациите, които би предал изработеният корпус. Двойното уплътнение на входния и изходния край задържа смазката вътре и предпазва от прах, суспензия и промивна вода, което дава на уреда ниво на защита IP65. Смазочните нипели и точката за пълнене на масло са разположени така, че рутинното обслужване да може да се извършва с миксера в работно положение.

Тестване преди изпращане

Всяка скоростна кутия се пуска и проверява преди опаковане: работа на празен ход, за да се потвърди плавното въртене и масленото уплътнение, проверка на хлабината и контактния модел на зъбното колело и окончателна проверка на входния шлиц и изходящия фланец. Записите от тестовете могат да бъдат приложени към документите за доставка, когато вашият проект изисква документирани доказателства.

Ключови предимства за операторите на фуражни смесители

  1. По-нисък разход на гориво.Високата ефективност на трансмисията означава, че се губи по-малко мощност между силоотводния вал и шнека, намалявайки потреблението на гориво с приблизително 30% при сравнима смесителна работа.
  2. По-бърз старт, без предварително загряване.Комплектът съоръжения достига бързо работно състояние, така че сутрешните партиди и смесите за допълване не се нуждаят от дълго загряване.
  3. Стабилно високоскоростно смесване.Прецизният комплект предавки поддържа скоростта на шнека постоянна през сено, силаж и концентрат, така че дажбата се смесва равномерно, вместо да се разслоява.
  4. По-гладко, по-дълготрайно шофиране.Симетричното планетарно разположение балансира силата на трансмисията, намалявайки натоварването от блокиране и механичното износване на цялата задвижваща линия.
  5. Автоматично превключване на съотношението при натоварване.Устройството започва в режим на висок въртящ момент, който разбива уплътнен или замразен фураж, след което преминава към по-бърз режим за останалата част от партидата.
  6. Работи с малки трактори.Усилването на въртящия момент позволява на по-малък, по-евтин трактор да задвижва същия шнек, освобождавайки по-големите машини за друга работа на полето.
  7. По-дълъг живот на силовата линия на ВОМ.Ниският начален въртящ момент намалява ударите върху силоотводния вал на трактора и съединителя на вала, като удължава интервалите за смяна на съединителя с 2–3 пъти.
  8. По-тиха, по-стабилна работа.Зацепването с множество зъби абсорбира вибрациите на трансмисията, намалявайки шума и риска от разхлабване на крепежни елементи.
  9. По-лесна работа.Автоматичното превключване намалява ръчната намеса, така че операторът следи дажбата и машината, а не скоростната кутия.
  10. Документирано качество.Производство по ISO 9001, машинно обработено и сглобено в нашата собствена фабрика, с резервни части и техническа поддръжка след доставка.

Цифрите за спестяване на гориво и сервизни интервали по-горе се основават на нашия дизайн на скоростната кутия и типичния режим на миксер за фураж; действителните резултати зависят от трактора, дажбата и работните условия.

Налични конфигурации и монтаж

Серията PGA се доставя като солидна, компактна планетарна трансмисия, която се завинтва в три общи оформления на миксера. Кажете ни кой изграждате или управлявате и изходящият фланец, монтажната повърхност и позицията за пълнене с масло ще бъдат зададени съответно.

Миксери за камиони

Шнеково задвижване, взето от силоотводен вал или хидравличен двигател на камион през скоростната кутия, като корпусът е монтиран на предната плоча на миксера.

Самоходни машини

Скоростна кутия, монтирана върху движещото се шаси, където планетарното разположение с ниски вибрации предпазва комплекта зъбни колела от удар при пътуване.

Фиксирани и стационарни смесители

Непрекъснато дежурство на инсталации за биогаз, захранващи центрове и стационарни TMR инсталации, където може да се планира охлаждане на маслото и сервизен достъп.

Приложения

Серията PGA задвижва въртенето на миксери за фураж и системи за захранване на инсталации за биогаз. Типичните инсталации включват:

  • Вертикални и хоризонтални TMR фуражни смесители и диетични хранилки
  • Шнекови и винтови транспортьори във фуражни центрове и фуражни кухни във фермите
  • Линии за смесване на силаж и слама, където трябва да се натроши уплътненият материал
  • Смесители на суровини за инсталации за биогаз и дозиращи шнекове, работещи непрекъснато
  • Разпръсквачи за постелки и отпадъци, използващи същия принцип на задвижване на шнека
  • Ретрофит подмяна на износени скоростни кутии на съществуващи миксери на други марки

Ако вашата машина не е в този списък, опишете приложението и работния цикъл. Скоростна кутия, която отговаря на стационарно захранващо устройство за биогаз, може да се нуждае от различна спецификация на маслото или ъгъл на монтаж за монтиран на камион TMR вагон.
