Как прецизността на предавките влияе върху производителността и надеждността на оборудването?

В света на механичното предаване на мощност, зъбните колела са основните градивни елементи, които позволяват преобразуване на скоростта и въртящия момент в безброй приложения – от индустриални машини и автомобилни трансмисии до селскостопанско оборудване и вятърни турбини. Производителността и надеждността на всяка система, задвижвана от зъбни колела, са дълбоко повлияни от прецизността, с която са произведени зъбните колела. Прецизността на зъбното колело обхваща няколко измерения: точност на размерите, геометрия на профила на зъбите, повърхностно покритие и качество на материала и топлинна обработка. В Raydafon Technology Group Co., Limited нашата фабрика произвежда високопрецизни зъбни колела повече от две десетилетия и видяхме как дори малки отклонения в геометрията на зъбните колела могат да доведат до значителни загуби в ефективността, повишен шум и вибрации и преждевременна повреда на компонентите. Тази статия предоставя изчерпателен анализ на това как прецизността на зъбното колело влияе върху производителността и надеждността на оборудването, подкрепен от инженерни принципи и казуси от реалния свят.

Връзката между прецизността на предавката и работата на оборудването е многостранна. По-прецизните зъбни колела показват по-ниска грешка при предаване, което директно се изразява в по-плавна работа, намалени вибрации и по-висока механична ефективност - често с 2 до 5 процента в сравнение с по-ниските зъбни колела. Това повишаване на ефективността не само намалява консумацията на енергия, но също така удължава живота на лагерите, уплътненията и другите компоненти на задвижването. освен товапрецизни предавкипредлагат превъзходно разпределение на натоварването в профила на зъба, като минимизират концентрациите на напрежение, които могат да доведат до питинг, набраздяване или счупване на зъбите. От гледна точка на надеждността, прецизните зъбни колела са по-малко податливи на износване и умора и запазват характеристиките си на работа за по-дълъг период, намалявайки честотата на поддръжката и непланирания престой. В това подробно ръководство ще разбием техническите аспекти на прецизността на предавките, включително AGMA и ISO степени на качество, параметри за грапавост на повърхността и контрол на хлабината. Ние също така ще предоставим подробни спецификации, протоколи за тестване и критерии за избор от обширната инженерна практика на нашата фабрика.

Съдържание

• 1. Защо Gear Precision намалява вибрациите и шума в оборудването?
• 2. Как покритието на повърхността и профилът на зъбите влияят върху капацитета за носене на натоварване?
• 3. Какви са ключовите технически спецификации на нашите продукти за прецизни зъбни колела?
• 4. Как прецизните зъбни колела могат да намалят поддръжката и да удължат живота на оборудването?
• Често задавани въпроси (FAQ)
• Заключение и консултация за избор на предавка

Защо Gear Precision намалява вибрациите и шума в оборудването?

Вибрациите и шумът не са просто неудобство; те са индикатори за механичен стрес, който може да доведе до повреда на компоненти и намалена надеждност на оборудването. В основата на вибрациите и шума, предизвикани от предавката, е грешката на предаване, която е разликата между теоретичната и действителната изходна позиция на предавката. Всяка двойка зъбни колела има определена грешка при предаване поради производствени толеранси, деформация на зъбите при натоварване и други фактори. По-прецизната предавка има по-малка грешка при предаване, което води до по-плавно зацепване, намалени вибрации и по-тиха работа. Нашата фабрика е измерила, че надграждането от предавка AGMA клас 10 (стандартно търговско качество) до предавка AGMA клас 12 (висока точност) може да намали нивата на вибрации с 40 до 60 процента и да намали общия шум с 3 до 5 dBA, което е значително субективно подобрение.

Специфични механизми за намаляване на вибрациите и шума на Precision Gear:

• Намалена грешка от зъб до зъб:Процесите на прецизна обработка, като шлайфане и хонинговане, произвеждат зъбни колела с минимални вариации в разстоянието между зъбите и профила. Това гарантира, че всеки зъб се захваща по един и същи начин, предотвратявайки цикличните удари, които предизвикват вибрации.
• Оптимизирана модификация на профила на зъбите:Високопрецизните зъбни колела често включват релеф на върха и профилна корона, които компенсират деформацията на зъбите при натоварване. Това гарантира, че зъбното колело зацепва гладко през целия цикъл на зацепване, минимизирайки динамичните сили.
• Превъзходно покритие на повърхността:По-гладка повърхност на зъбите намалява триенето и феномена на приплъзване, което може да предизвика вибрации. Нашите продукти Precision Gear постигат грапавост на повърхността от Ra 0,4 до 0,8 микрометра, в сравнение с Ra 1,6 за стандартни зъбни колела, което води до по-тиха работа.
• Балансирана геометрия на предавката:Прецизното производство гарантира, че предавката е динамично балансирана, елиминирайки всеки остатъчен дисбаланс, който може да причини вибрации при високи скорости. Това е особено критично за приложения над 3000 об./мин.

Практически казус от хартиена фабрика в Съединените щати илюстрира влиянието на прецизността на предавките върху вибрациите. Мелницата изпитваше високи нива на вибрации на скоростната кутия на главното задвижване, което причиняваше преждевременни повреди на лагерите и непланирани спирания. Оригиналните зъбни колела са с качество AGMA Class 10, с видима грапавост по страните на зъбите. След смяната на зъбните колела с нашите прецизни зъбни колела, шлифовани до AGMA клас 12 с покритие на повърхността Ra 0,5, нивата на вибрации спаднаха от 12 mm/s RMS на 4,5 mm/s RMS. Намаляването на вибрациите удължи живота на лагерите от 6 месеца до над 2 години и мелницата отчете годишни спестявания от 45 000 USD в разходи за поддръжка и загуба на производство. Този случай показва, че инвестирането в прецизни зъбни колела не е просто подобряване на качеството; това е финансово решение, което носи осезаема възвръщаемост.

Нашата фабрика в Raydafon използва усъвършенствани CNC машини за шлифоване на зъбни колела от Reishauer и Kapp, за да постигне тези нива на прецизност. Ние използваме комбинация от непрекъснато генериращо шлифоване и профилно шлифоване, за да постигнем необходимата форма на зъбите, с цикъл на измерване, който проверява всеки критичен размер. Получената предавка има грешка при предаване, която обикновено е по-малка от 10 дъгови секунди, което е изключително гладко. Чрез намаляване на вибрациите и шума, нашата прецизна предавка директно подобрява производителността на оборудването, комфорта на оператора и дълготрайността на цялата задвижваща система.

Как покритието на повърхността и профилът на зъбите влияят върху капацитета за носене на натоварване?

Товароносимостта е способността на зъбното колело да предава въртящ момент, без да страда от повърхностна умора (хлътване) или умора при огъване (счупване на зъби). Прецизността на зъбното колело влияе върху товароносимост чрез два основни фактора: повърхностното покритие на страните на зъбите и точността на профила на зъбите. По-гладка повърхност намалява контактното напрежение между зъбите, тъй като натоварването се разпределя върху по-голяма ефективна площ. По същия начин по-точният профил на зъбите гарантира, че натоварването се разпределя равномерно по ширината на зъбите, предотвратявайки локализирано претоварване. Нашата фабрика проведе обширни тестове за влиянието на покритието на повърхността и точността на профила върху живота на зъбното колело и открихме, че повишаването на нивото на прецизност от клас 10 на AGMA до клас 12 може да увеличи товароносимостта на зъбното колело с 20 до 30 процента, което позволява предаване на по-висок въртящ момент без увеличаване на размера на зъбното колело.

Предимства на високопрецизните зъбни колела по отношение на натоварването:

• Намален контактен стрес (Hertzian стрес):По-гладка повърхност и точен профил намаляват микроскопичните върхове и вдлъбнатини върху зъбната повърхност, които са местата на високо контактно напрежение. Нашето прецизно зъбно колело с грапавост на повърхността от Ra 0,4 може да понесе до 20 процента по-високо контактно напрежение, преди да се появи питинг, в сравнение с зъбно колело с покритие Ra 1,6.
• Подобрено задържане на смазочния филм:Финото повърхностно покритие позволява на лубриканта да образува по-постоянен и по-дебел еластохидродинамичен (EHD) филм, който предотвратява контакта метал с метал и намалява износването. Нашите тестове показват, че прецизните зъбни колела поддържат дебелина на EHD филма, която е с 25 процента по-голяма от стандартните зъбни колела при същите условия на натоварване.
• Равномерно разпределение на натоварването:Точният профил на зъба гарантира, че натоварването се разпределя равномерно по протежение на еволвентата на зъба, като се избягва натоварването на ръба или концентрираното напрежение в корена на зъба. Това намалява риска от счупване на зъбите и удължава живота на предавката при умора.
• Намалено изменение на скоростта на плъзгане:Прецизните зъбни колела поддържат по-постоянна скорост на плъзгане по повърхността на зъба, минимизирайки вариациите в триенето и износването. Това е особено важно за предавки, които работят при високи скорости и при големи натоварвания.

Проучване, проведено от нашата фабрика в сътрудничество с основен производител на вятърни турбини, определи количествено въздействието на покритието на повърхността върху живота на предавката. Два комплекта зъбни колела с идентична геометрия и материал бяха тествани при еднакви условия на натоварване и скорост. Единият комплект имаше покритие на повърхността Ra 1,6 (нарязан), а другият имаше покритие Ra 0,4 (шлайфано). Шлифованите зъбни колела, които представляват нашия стандарт за прецизни зъбни колела, постигнаха издръжливост, която беше 2,5 пъти по-дълга в сравнение с нарязаните зъбни колела. Тестът беше прекратен след 10 000 часа, в който момент зъбните колела не показаха признаци на хлътване, докато нарязаните зъбни колела бяха развили значителни повреди по повърхността. Този тест потвърди, че инвестицията в повърхностно покритие и точност на профила директно се превръща в удължен живот на оборудването и намалена поддръжка.

ПриRaydafon Technology Group Co., Limited, ние използваме усъвършенствано оборудване за измерване на зъбни колела, включително центрове за измерване на зъбни колела с ЦПУ от Klingelnberg и Zeiss, за да проверим профила на зъбите и повърхностното покритие на всяко прецизно зъбно колело, което произвеждаме. Ние измерваме отклонението на профила (fHα), отклонението на спиралата (fHβ) и отклонението на стъпката (fp), за да гарантираме съответствие с изискваната степен на качество AGMA или ISO. Грапавостта на повърхността се измерва с помощта на профилометър на всеки зъб на зъбно колело. Този всеобхватен процес на измерване гарантира, че нашите предавки отговарят на най-високите стандарти за прецизност, осигурявайки на нашите клиенти товароносимостта и надеждността, от които се нуждаят за най-взискателните си приложения.

Какви са ключовите технически спецификации на нашите продукти за прецизна предавка?

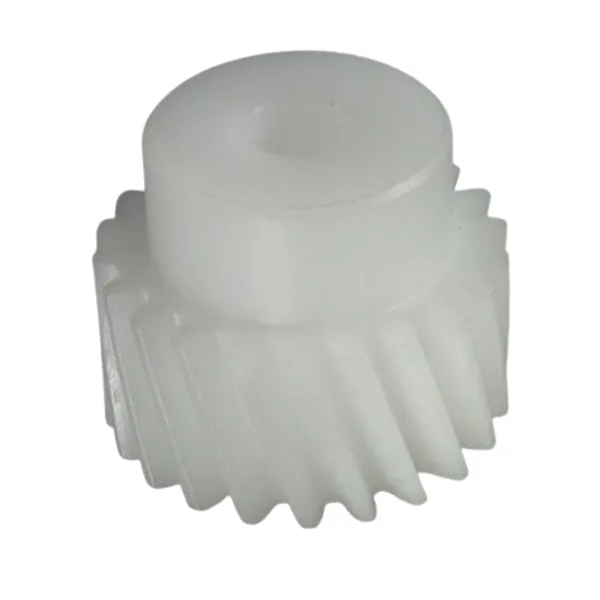

Raydafon Technology Group Co., Limited произвежда широка гама от продукти за прецизни зъбни колела, включително цилиндрични зъбни колела, спирални зъбни колела, конусни зъбни колела и вътрешни зъбни колела, за различни индустриални приложения. Нашата продуктова линия включва зъбни колела от AGMA Class 10 до Class 14 (или еквивалентен ISO 8 до ISO 4), с модули, вариращи от 0,5 до 40, и диаметри до 2000 mm. Таблицата по-долу обобщава ключовите технически спецификации за нашите най-популярни продукти Precision Gear, които се използват в космическата промишленост, автомобилостроенето, нефтената и газовата промишленост и тежките машини. Нашата фабрика може също така да произвежда персонализирани зъбни колела, за да отговори на специфични изисквания на проекта, включително нестандартни модули, специални материали и персонализирана термична обработка.

В допълнение към стандартните степени на прецизност, нашата фабрика предлага няколко допълнителни функции за допълнително подобряване на производителността на предавките. Те включват: специални модификации на зъбите (релеф на върха, релеф на корена, корона) за оптимизиране на разпределението на натоварването, процеси на термична обработка (въглеродяване, азотиране, индукционно закаляване) за подобряване на повърхностната твърдост и специални покрития (DLC, фосфат) за намаляване на триенето и износването. Ние също така предлагаме персонализирана инженерна поддръжка, включително проектиране и анализ на съоръжения с помощта на усъвършенстван FEA софтуер, за да помогнем на нашите клиенти да изберат оптималното оборудване за тяхното приложение.

Нашият процес за контрол на качеството включва 100 процента проверка на всички критични размери в център за измерване на зъбни колела с ЦПУ. Всяко зъбно колело се измерва за профил, преднина, стъпка и биене и с всяка пратка се предоставя подробен доклад от инспекцията. Ние също провеждаме инспекция с магнитни частици (MPI) на зъбни колела с диаметър над 200 mm, за да открием всякакви подповърхностни пукнатини или включвания. Нашата фабрика в Raydafon поддържа изчерпателен инвентар от стандартни размери на съоръжения и може да осигури бързо изпълнение за персонализирани поръчки. Ние също така предлагаме пълна гама от свързани продукти, включително пиньони, валове и скоростни кутии, предоставяйки едно гише за нуждите на нашите клиенти от прецизни зъбни колела.

Как прецизните зъбни колела могат да намалят поддръжката и да удължат живота на оборудването?

Надеждността на оборудването в крайна сметка се измерва чрез времето за работа и общата цена на притежание. Прецизните предавки допринасят и за двете чрез намаляване на износването, минимизиране на риска от катастрофална повреда и поддържане на постоянна производителност за продължителни периоди. Тъй като високопрецизните зъбни колела имат по-ниска грешка при предаване и превъзходно разпределение на натоварването, те генерират по-малко топлина и имат по-малко износване на зъбите. Това означава, че те могат да работят за по-дълги интервали между проверките за поддръжка и реконструкциите. Освен това, постоянната производителност на прецизните зъбни колела улеснява откриването на всяко влошаване на системата, което позволява поддръжка, базирана на състоянието, вместо реактивни ремонти. Нашата фабрика е документирала, че използването на Precision Gear в индустриални скоростни кутии може да удължи времето между планираните основни ремонти с до 50 процента, като директно намалява работата по поддръжката и времето за престой.

Предимства на поддръжката и надеждността на Precision Gear:

• По-ниска степен на износване:Гладката повърхност и точната геометрия на зъбите на прецизните зъбни колела намаляват коефициента на триене, което води до по-малко абразивно износване с течение на времето. Това удължава живота на предавката и поддържа нейната точност на размерите, предотвратявайки вибрациите и шума, които сигнализират за предстояща повреда.
• Намален риск от счупване на зъби:Прецизните зъбни колела разпределят натоварването равномерно, като избягват концентрациите на напрежение, които могат да доведат до напукване на зъбите. Това ги прави по-толерантни към ударни натоварвания и преходни претоварвания, намалявайки риска от внезапни повреди.
• По-лесно наблюдение на състоянието:Стабилната, предвидима работа на прецизните зъбни колела улеснява наблюдението на тяхното състояние с помощта на анализ на вибрации, анализ на масло и термография. Всяко отклонение от базовата линия е ранно предупреждение за възникващ проблем, което позволява навременна намеса.
• Удължени интервали за смяна на маслото:Тъй като прецизните зъбни колела генерират по-малко триене и остатъци от износване, смазочното масло остава по-чисто за по-дълго време. Това позволява удължени интервали за смяна на маслото, намалявайки разходите за поддръжка и отпадъците в околната среда.

Казус от петролна рафинерия в Близкия изток илюстрира ползите от поддръжката на прецизните зъбни колела. Рафинерията разполагаше с набор от зъбни помпи, които работеха при 3600 оборота в минута и обработваха корозивни течности. Оригиналните зъбни колела, AGMA Class 10, изискваха пълен ремонт на всеки 12 месеца поради износване и хлътване. След подмяната на зъбните колела с нашите Precision Gear, шлифовани до клас 12 и с покритие на повърхността Ra 0,6, интервалът на основен ремонт беше удължен до 24 месеца. Рафинерията също така съобщи, че прецизните зъбни колела са запазили своята последователност в работата през целия удължен интервал, намалявайки риска от неочаквани спирания. Мениджърът по поддръжката изчисли, че преминаването към прецизни предавки е спестило на рафинерията над 120 000 USD годишно от труд по поддръжката и загуба на производство.

Нашата фабрика предоставя цялостна услуга за наблюдение на здравето на предавките, при която анализираме данни за вибрации и проби от масло, за да прогнозираме оставащия живот на предавките. Тази услуга помага на нашите клиенти да планират дейностите си по поддръжка проактивно, като избягват непланирани престои. Освен това предлагаме услуга за повторно шлайфане на зъбни колела за износени зъбни колела, където възстановяваме профила на зъбите и повърхността до първоначалното ниво на прецизност, осигурявайки рентабилна алтернатива на смяната на зъбни колела. Тази комбинация от прецизно производство, проактивен мониторинг и услуги за възстановяване прави нашите продукти Precision Gear цялостно решение за повишаване на надеждността на оборудването и намаляване на разходите за поддръжка.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между степени на прецизност на зъбни колела AGMA и ISO?

Отговор: AGMA (Американската асоциация на производителите на зъбни колела) и ISO (Международна организация за стандартизация) определят степените на точност на зъбните колела, но използват различни цифрови скали и методи за измерване. Класовете на AGMA обикновено варират от клас 3 (най-ниска точност) до клас 15 (най-висока точност). Степента на ISO варира от ISO 1 (най-ниска) до ISO 12 (най-висока). За практически цели AGMA Class 10 съответства приблизително на ISO 8, AGMA Class 12 на ISO 6 и AGMA Class 14 на ISO 4. И двете системи определят допустими отклонения за профила на зъбите, преднината, стъпката и биенето. Нашата фабрика в Raydafon Technology Group Co., Limited може да произвежда зъбни колела по стандартите AGMA или ISO и да предостави таблица за кръстосани препратки за ваше удобство.

Въпрос 2: Колко подобрение на ефективността може да се очаква от надграждане до по-прецизно зъбно колело?

Отговор: Подобряването на ефективността зависи от натоварването, скоростта и конкретните включени степени на точност. За типична индустриална скоростна кутия, работеща при умерени скорости и натоварвания, надграждането от AGMA Class 10 до Class 12 може да подобри механичната ефективност с 2 до 3 процента. Това може да изглежда малко, но за скоростна кутия от 1000 kW, това означава 20-30 kW намаление на загубата на мощност, което за една година може да представлява значително спестяване на енергия. При по-високи скорости повишаването на ефективността може да бъде още по-голямо, тъй като прецизните предавки намаляват загубите при разбиване и вятъра. Предоставяме подробно изчисление на ефективността за всеки клиент въз основа на неговите специфични работни параметри.

Въпрос 3: По-скъпи ли са прецизните зъбни колела и заслужава ли си инвестицията?

Отговор: Да, прецизните зъбни колела са по-скъпи от стандартните зъбни колела поради допълнителните производствени процеси (шлайфане, хонинговане, суперфиниширане) и по-строгия контрол на качеството. Премията за разходите може да варира от 30 до 100 процента в зависимост от нивото на точност. Инвестицията обаче почти винаги е оправдана от удължения експлоатационен живот, намаленото време на престой и спестяването на енергия. Нашата фабрика предоставя анализ на общите разходи за притежание за всеки проект, сравнявайки първоначалните разходи с дългосрочните ползи. В повечето случаи периодът на изплащане за надграждане до прецизни зъбни колела е по-малко от 2 години, след което спестяванията се реализират директно.

Въпрос 4: Могат ли прецизните зъбни колела да бъдат ремонтирани или възстановени, когато се износят?

Отговор: Да, много прецизни зъбни колела могат да бъдат ремонтирани, за да се удължи експлоатационният им живот. Процесът обикновено включва повторно шлайфане на страните на зъба, за да се възстанови профилът и покритието на повърхността, и след това извършване на термична обработка за облекчаване на остатъчното напрежение. След това предавката се измерва отново, за да се провери дали отговаря на необходимото ниво на точност. Нашата фабрика предлага цялостна услуга за възстановяване, която може да възстанови износените зъбни колела до почти оригиналното им представяне на малка част от цената на ново зъбно колело. Ние също така предоставяме съвети кога възстановяването е осъществимо и кога подмяната е по-добрият вариант.

Въпрос 5: Какви материали се използват за прецизни зъбни колела и как влияят върху производителността?

Отговор: Прецизните зъбни колела обикновено се изработват от легирани стомани като 17CrNiMo6, 20MnCr5 или 18Cr2Ni4W, които са карбуризирани и закалени, за да се постигне повърхностна твърдост от 58-62 HRC, като същевременно се поддържа здрава, пластична сърцевина. Изборът на материал влияе върху товароносимостта на зъбното колело, устойчивостта на удар и живота на умора. За приложения, устойчиви на корозия, ние предлагаме зъбни колела, изработени от неръждаема стомана или специални сплави. Нашата фабрика предлага и зъбни колела с азотирана повърхност, която осигурява висока твърдост с минимално изкривяване. Ние работим с нашите клиенти, за да изберем оптималния материал и термична обработка за тяхното конкретно приложение, въз основа на натоварването, скоростта и условията на околната среда.

Заключение: Прецизните предавки са инвестиция в производителност и надеждност

Прецизността на зъбното колело пряко влияе върху всеки аспект от производителността и надеждността на оборудването - от нивата на вибрации и шум до товароносимостта, ефективността и изискванията за поддръжка. По-високо прецизните зъбни колела намаляват грешката при предаване, разпределят товарите равномерно и поддържат точността на размерите си за продължителни периоди, което води до по-плавна работа, по-дълъг живот на компонентите и по-ниска обща цена на притежание. В Raydafon Technology Group Co., Limited, нашата фабрика е усвоила изкуството на производството на прецизни зъбни колела, предлагайки широка гама от продукти от стандартни търговски класове до свръхпрецизни зъбни колела за най-взискателните приложения. Нашият ангажимент за качество, иновации и поддръжка на клиенти гарантира, че нашите съоръжения осигуряват производителността и надеждността, които нашите клиенти очакват.

Готови ли сте да надстроите оборудването си с прецизни предавки?Свържете се с Raydafon Technology Group Co., Limited днесза изчерпателна консултация за съоръжения. Нашият екип от инженери ще анализира вашето приложение и ще препоръча оптималния клас на прецизност на зъбното колело, материала и термичната обработка, за да увеличи максимално производителността и надеждността на вашето оборудване. Ние предлагаме безплатна помощ при проектиране на съоръжения, конкурентни цени и бърза доставка.Заявете вашата безплатна консултация за прецизни съоръжения сега от Raydafon Technology Group Co., Limited и усетете разликата, която истинската прецизност може да направи.
