Защо защитата на лагерите е важна при универсалния дизайн на съединителя?

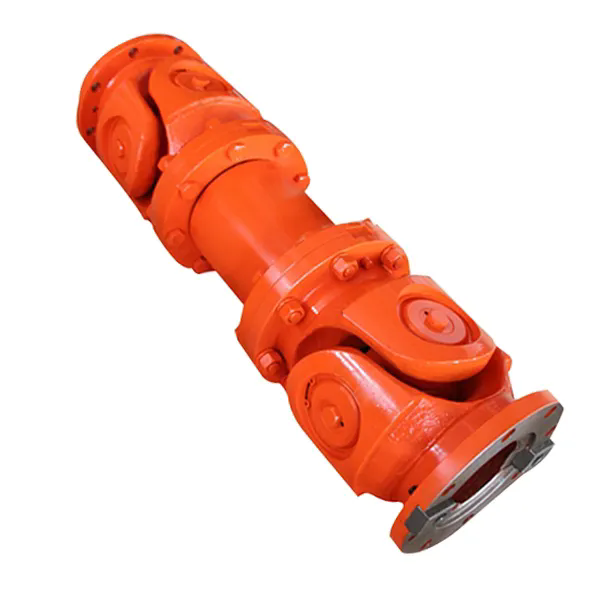

В света на предаването на енергия,Универсален съединителе механичен мост, който прехвърля въртящ момент между въртящи се валове, като същевременно поема ъглово отклонение. Въпреки това, най-сложният универсален съединител ще се повреди бързо, ако сърцето му – иглените ролкови лагери вътре в напречния възел – не е подходящо защитено. Защитата на лагера не е второстепенна функция; това е основният определящ фактор за експлоатационния живот, надеждността и общата цена на притежание. Без ефективно уплътняване, задържане на смазване и изключване на замърсяване, универсалният съединител ще страда от абразивно износване, корозия и евентуално задръстване или счупване. За индустрии като селско стопанство, строителство и обработка на тежки материали, повреда на единичен лагер в универсален съединител може да причини часове непланиран престой, да повреди съседни компоненти и да ескалира бюджетите за ремонт. В Raydafon Technology Group Co., Limited, нашата инженерна философия поставя защитата на лагера в основата на всеки универсален съединител, който произвеждаме. Тази статия обяснява защо защитата има значение, как модерните дизайни я постигат и какви технически параметри трябва да оцените, за да осигурите десетилетия надеждна работа.

Но защо точно лагерите в универсалния съединител са толкова уязвими? Отговорът се крие в работната среда. Универсалните съединители обикновено работят при замърсени условия: прах, кал, селскостопански химикали, пътни соли и екстремни температури, вариращи от -30°C до над 100°C в близост до горещи машини. Напречните лагери се въртят с високи скорости (често до 1800 RPM на силоотводните валове), докато издържат на осцилиращи движения и ударни натоварвания. Всяко навлизане на абразивни частици в каналите на лагера води до бърза питинг и повишено триене, което генерира топлина, разгражда смазката и в крайна сметка причинява разцепване. Още по-лошо, влагата причинява ръжда, която ецва втвърдените повърхности, превръщайки високопрецизния универсален съединител в шлайфаща бъркотия. Нашата фабрика е анализирала хиляди повреди на място и над 80% от преждевременните смени на универсален съединител са пряко свързани с неадекватна защита на лагерите. Следователно, разбирането на стратегиите за проектиране на екраниращите лагери е от съществено значение за мениджърите по поддръжката, операторите на оборудването и специалистите по доставките. В това изчерпателно ръководство ние анализираме механизмите на повреда на лагера, представяме нашите усъвършенствани решения за уплътняване и металургия и предоставяме приложими данни, за да ви помогнем да изберете универсален съединител, който оцелява в тежки условия на реалния свят.

Съдържание

• 1. Защо незащитените лагери в универсален съединител водят до преждевременна повреда?
• 2. Как работи нашият фабричен инженер многостепенното уплътняване за максимална защита на лагерите?
• 3. Какви са критичните технически параметри, които определят защитено универсално съединение?
• 4. Как правилното смазване и поддръжка може да удължи живота на универсалния съединителен лагер?
• Често задавани въпроси (FAQ)
• Заключение

Защо незащитените лагери в универсален съединител водят до преждевременна повреда?

Иглените ролкови лагери вътре в кръстосано съединение с универсален съединител работят при екстремни контактни налягания, често надвишаващи 2000 MPa в интерфейса на ролковото състезание. Този режим на висок стрес не оставя резерв за замърсители. Дори микроскопични частици силициев диоксид (типични за селскостопански прах) с твърдост 7 по скалата на Моос могат да надраскат каналите на лагерите, които имат твърдост 58-62 HRC. Веднъж появила се драскотина, тя се превръща в щайга, което води до разцепване от умора и евентуално срутване на лагера. Незащитените лагери също губят критичния си смазочен филм. Смазката служи както за намаляване на триенето, така и като бариера срещу корозия. Когато уплътненията позволяват изтичане на грес, лагерът изсъхва, възниква контакт метал с метал и топлината скача до небето. Нашата фабрика е документирала повишаване на температурата от 70°C до 180°C в рамките на 20 минути при условия на работа на сухо, което води до разширяване и блокиране на напречния вал в хомота.

Специфичните режими на повреда, причинени от неадекватна защита на лагера, включват:

• Абразивно износване (три тела):Частиците мръсотия навлизат в чашата на лагера, забиват се в по-меките иглени ролки и издълбават втвърдената напречна опора. Това създава характерно матово матово покритие на цапфата, което води до увеличен хлабина и ударно действие, което разрушава клетката на лагера.
• Корозионна питинг:Проникването на вода причинява образуване на ръжда. Частиците ръжда са по-твърди от оригиналната стоманена повърхност и действат като абразивни агенти. Освен това корозията намалява ефективната площ за носене на натоварване, причинявайки концентрация на напрежение и преждевременна умора. Универсален съединител, изложен на един влажен сезон без подходяща защита на уплътнението, може да загуби 70% от динамичния си товар в рамките на 200 работни часа.
• Разграждане на лубриканта и коксуване:Когато замърсяването се смеси с грес, окисляването се ускорява и сгъстителят се разпада. При приложения с висока температура (напр. в близост до изпускателни системи), греста може да се карбонизира, образувайки твърди отлагания, които блокират въртенето на иглената ролка. Това води до подхлъзване и плоски петна по ролките.
• Фретинг корозия:Дори и без пълно завъртане, вибрациите в стационарен универсален съединител причиняват микродвижение в интерфейса на лагера. Без защитен гресен филм, фретинг корозията произвежда червеникавокафяв прах от оксид, който допълнително изтрива повърхностите.

Полевите данни от приложение за минен конвейер илюстрират цената на пренебрегването. Универсален съединител без усъвършенствана защита на лагера издържа само 340 часа, преди да развие забележим луфт. За разлика от това, нашата защитена серия Raydafon Universal Coupling, с тройни уплътнения и покритие, устойчиво на корозия, издържа 3200 часа в същата среда, преди да достигне границата на износване. Незащитеният модул причини непланирани спирания, работа за подмяна и повреда на съседния входен вал на скоростната кутия, възлизащи на общо 4700 USD преки разходи. Защитеният универсален съединител не само избягва тези разходи, но също така поддържа баланса на задвижващата линия, намалявайки причиненото от вибрации износване на други компоненти. За всяка операция, при която надеждността има значение, защитата на лагерите не е по избор - това е инженерна необходимост. Нашата фабрика включва това разбиране във всеки етап от проектирането, от геометрията на уплътнението до избора на материал.

Освен това незащитените лагери създават каскаден ефект на повреда. След като иглите започнат да се цепят, метални фрагменти циркулират в универсалния съединител, замърсявайки смазката и ускорявайки износването на противоположните чаши на лагера. В рамките на часове целият напречен монтаж става боклук. Ушите на скобата също страдат, като често стават продълговати поради удар от разхлабени чашки на лагера, което също налага смяна на скобата. Следователно, предотвратяването на първоначалното събитие на замърсяване чрез здрава защита на лагерите осигурява експоненциална възвръщаемост на инвестицията. Сега ще разгледаме специфичните технологии за запечатване, които нашата фабрика използва, за да блокира пътищата на замърсяване.

Как работи нашият фабричен инженер многостепенното уплътняване за максимална защита на лагерите?

ПриRaydafon Technology Group Co., Limited, ние гледаме на универсалния съединител като на система, при която защитата на лагерите се постига чрез синергична комбинация от дизайн на уплътнението, повърхностна обработка и управление на смазочния материал. Нашата фабрика е разработила четиристепенна уплътнителна архитектура, която превъзхожда конвенционалните дизайни с единична устна с коефициент пет при тестове за проникване на прах. Първата защитна линия е лабиринтен жлеб, издълбан във фланеца на чашата на лагера. Тази бразда създава криволичеща пътека, която частиците трябва да преминат, което значително забавя тяхната миграция. Второ, първичен нитрилен каучуков ръб с жартиерна пружина от неръждаема стомана поддържа постоянен контакт с напречната опора. Трето, вторичен прахоуловител действа като чистачка, премахвайки полепналата мръсотия по време на въртене. Четвърто, термопластичният краен капак осигурява допълнителна бариера срещу измиване под високо налягане или потапяне във вода.

Основни инженерни характеристики на нашата система за защита на лагерите:

• Оптимизиране на просвета на лабиринта:Радиалната междина в нашия лабиринт е настроена на 0,15 mm до 0,25 mm. Твърде широката позволява навлизане на частици; твърде тесен риск контакт. Нашата фабрика използва CNC машинна обработка, за да поддържа толеранси в рамките на 0,02 mm, осигурявайки постоянна защита на всеки универсален куплунг.
• Двойно устно уплътнение с хидродинамично изпомпващо действие:Първичният уплътнителен ръб е проектиран с лек спирален ъгъл, който генерира изпомпващ ефект по време на въртене, като активно избутва греста навън и замърсителите далеч от кухината на лагера. Това самопочистващо действие удължава интервалите на повторно смазване с до 40%.
• Избор на материал за уплътнение:Нашият стандартен универсален съединител използва HNBR (хидрогениран нитрилен бутадиен каучук) за уплътнения, който е устойчив на озон, UV и температури от -40°C до 150°C. За среди, натоварени с химикали (торове, оборски тор), ние предлагаме FKM (Viton) уплътнения, които издържат на агресивни вещества.
• Интегриран резервоар за грес:Чашата на лагера включва пръстеновиден жлеб, който побира допълнителни 2,5 кубически сантиметра грес. Този резервоар действа като буфер, като гарантира, че дори ако външното смазване временно бъде прекъснато, лагерът няма да изсъхне.

За да потвърди нашата защитна система, нашата фабрика извършва ускорено тестване на прах съгласно ISO 20623. Универсален съединител е монтиран в камера, пълна с пътен прах Аризона (разпределение на размера на частиците 0-150 микрона) и се върти при 1000 RPM под товар. След 500 часа ние разглобяваме и измерваме замърсяването с мазнини чрез ферография. Нашият запечатан универсален съединител обикновено показва по-малко от 0,5% замърсители спрямо теглото, докато стандартните промишлени съединители без многостепенно запечатване показват 8% до 12% замърсяване, което води до видимо износване. Освен това нашата фабрика провежда тестове за промиване под високо налягане (100 бара, 80°C вода), за да симулира процедури за почистване. Четиристепенното уплътнение предотвратява навлизането на вода дори при директно пръскане, докато незащитените съединители позволяват навлизането на вода в рамките на 30 секунди, което води до незабавно ръждясване.

Друг иновативен аспект е включването на функция за освобождаване на налягането. Когато универсален съединител е гресиран през централния напречен фитинг, прекомерното гресиране може да разкъса уплътненията. Нашият дизайн включва калибриран възвратен клапан, който изпуска излишната грес при 7 бара, защитавайки уплътненията, като същевременно осигурява пълно запълване на кухината на лагера. Тази функция намалява грешките на оператора и удължава живота на уплътнението. За селскостопански клиенти предлагаме и цветно кодиран индикатор за уплътнение: когато външният ръб за прах се превърне от черен в сив, това сигнализира, че уплътнението е износено и трябва да бъде сменено, което позволява проактивна поддръжка, преди да възникне повреда. Тези инженерни детайли демонстрират защо нашият универсален съединител поддържа целостта на лагера и при най-тежките приложения. В Raydafon ние считаме защитата на лагерите не като функция, а като основа на надеждността на задвижването.

Какви са критичните технически параметри, които определят защитен универсален куплунг?

Изборът на универсален съединител въз основа единствено на въртящия момент е недостатъчен. За да осигурят дългосрочна защита на лагерите, инженерите и специалистите по доставки трябва да оценят набор от количествено измерими параметри, които пряко влияят на устойчивостта на замърсяване и задържането на смазка. Нашата фабрика е идентифицирала седем ключови показателя, всеки от които трябва да бъде поискан от доставчиците. Таблицата по-долу представя типични стойности за нашата първокласна защитена серия универсални съединители, заедно с базови цифри за индустрията за сравнение.

Отвъд таблицата, помислете за важността на профила на повърхностната твърдост на напречната опора. Нашата фабрика прилага индукционно закаляване, за да постигне дълбочина на корпуса от 1,8 mm до 2,2 mm с твърдост от 58-62 HRC, като същевременно поддържа здрава сърцевина от 35 HRC. Тази твърда повърхност е устойчива на вдлъбнатини от частици замърсяване. Освен това ние нанасяме конверсионно покритие от манганов фосфат (дебелина от 10 до 15 микрона) върху цапфата преди монтажа. Това поресто покритие запазва тънък маслен филм дори когато греста е временно изместена, осигурявайки аварийно гранично смазване. Без такова покритие всяко разрушаване на мастния филм води до незабавен контакт метал с метал.

Друг важен параметър е аксиалната хлабина между чашата на лагера и ухото на вилка. Прекаленото движение позволява въртене на чашата, което може да разруши уплътнението. Нашият универсален съединител контролира тази хлабина до 0,05 mm до 0,15 mm с помощта на прецизно шлайфани шайби. Това предотвратява изтръпването на чашата и поддържа концентричността на уплътнението. За приложения с висока вибрация (напр. машини за фрезоване на пътища), ние предлагаме опционална пружинна система за задържане на чашата, която поддържа постоянно предварително натоварване на лагерите, като допълнително подобрява работата на уплътнението. Когато определяте универсален съединител, винаги изисквайте документирани резултати от изпитване за ефективност на уплътнение и устойчивост на корозия. Raydafon Technology Group Co., Limited предоставя пълни доклади от тестове за всяка производствена партида, защото вярваме, че прозрачните технически данни позволяват информирани решения. Като се съсредоточите върху тези критични параметри, можете да изберете универсален съединител, който осигурява надеждна защита на лагера в продължение на хиляди работни часове.

Как правилното смазване и поддръжка може да удължи живота на универсалния съединителен лагер?

Дори най-добре проектираната система за защита на лагерите изисква правилни практики за смазване, за да постигне пълния си потенциал. Уплътненията на универсалния съединител са проектирани да задържат грес и да изключват замърсители, но не могат да компенсират неправилен тип смазка, недостатъчно количество или прекомерни интервали на повторно смазване. Екипът за обслужване на място на нашата фабрика е събрал най-добрите практики, които удължават живота на универсалния куплунг с до 300% в сравнение с ad hoc поддръжката. Крайъгълният камък е изборът на грес, която отговаря на работната среда. За обща селскостопанска употреба се препоръчва грес с литиев комплекс с консистенция NLGI #2, EP добавки (за екстремно налягане) и точка на капене над 260°C. За мокри условия греста с калциев сулфонат осигурява превъзходна водоустойчивост. Никога не използвайте греси на въглеводородна основа, които могат да надуят уплътнителния еластомер.

Критични стъпки на смазване за максимална защита на лагерите:

• Първоначално гресиране преди първа употреба:Новите универсални съединители се доставят с фабрично нанесена консервираща грес. Преди монтажа прочистете с препоръчителната работна грес, докато свежа грес излезе от всичките четири уплътнения. Това премахва всякакви замърсители при съхранение и гарантира, че кухината на лагера е напълно запълнена. Нашата фабрика препоръчва използването на ръчен пистолет с лост при ниско налягане, за да се избегне повреда на уплътнението.
• Честота на повторно смазване въз основа на работния ъгъл:За универсален съединител, работещ при по-малко от 10 градуса, гресирайте на всеки 100 работни часа. Между 10 и 20 градуса, на всеки 50 часа. Над 20 градуса или при прашни условия, на всеки 25 часа. Тези интервали са получени от полеви анализ на частици от износване; удължаването на интервали над тези стойности води до повишени нива на замърсяване.
• Правилна техника на прочистване:Докато гресирате, завъртете универсалния съединител бавно на ръка, за да подравните вътрешните канали за грес на кръста. Изпомпвайте грес, докато видите малко количество да излиза от всичките четири уплътнения (обикновено 10 до 15 помпи). Не прекалявайте с греста, тъй като прекомерният натиск може да обърне уплътненията. Нашата фабрика оборудва всеки универсален съединител с вентилационен отвор за освобождаване на налягането, за да намали този риск, но дисциплината на оператора остава ключова.
• Сезонно и складово смазване:Преди дългосрочно съхранение нанесете грес против ръжда и съхранявайте универсалния съединител в права (0 градуса) позиция, за да предотвратите деформация на уплътнението. За машини, съхранявани на открито, монтирайте защитни ботуши върху универсалния съединител, ако има такъв.

Инспекцията е също толкова важна. На всеки 250 работни часа проверявайте уплътнителните устни за пукнатини или втвърдяване. Здравата устна на уплътнението трябва да е гъвкава и без видими остатъци. Също така проверете дали универсалният съединител не проявява аксиална хлабина, като се опитвате да преместите скобите един спрямо друг. Повече от 0,5 мм движение показва износване на лагера и трябва да се планира смяна. Нашата фабрика предлага прост инструмент за измерване на износването, който измерва хлабината между цапфата и чашата без разглобяване. Използването на този инструмент по време на рутинно гресиране може да предскаже повредата на лагера седмици предварително, което позволява планирана подмяна.

За паркове, работещи с множество машини, нашата фабрика препоръчва създаване на дневник за смазване за всеки универсален съединител. Запишете датата, часовете, типа грес и всички наблюдения. Тези данни помагат да се идентифицират моделите – например конкретен инвентар може да изисква по-кратки интервали поради вибрации. В Raydafon Technology Group Co., Limited, ние също така предоставяме удобна за мобилни устройства услуга за напомняне за поддръжка за клиенти, които регистрират своите серийни номера на Universal Coupling. Като се придържате към тези протоколи за смазване и проверка, вие превръщате своя универсален съединител от консуматив в дълготраен актив. Цената на пистолет за грес и качествена смазка е незначителна в сравнение с разходите за подмяна на повреден универсален съединител и ремонт на странични щети. Защитете лагерите си, защитете бюджета си.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е най-честата причина за повреда на лагера в универсален съединител и как защитата на лагера го решава?

Отговор: Най-честата причина е проникването на замърсяване, по-специално фин прах и влага, което води до абразивно износване и корозия. Защитата на лагера в универсален съединител се справя с това чрез уплътнения с много устни, лабиринтни пътища и крайни капаци, които физически блокират частиците. В Raydafon Technology Group Co., Limited, нашият защитен универсален съединител намалява навлизането на замърсяване с 90% в сравнение с основните проекти, като директно предотвратява основния режим на повреда. Без такава защита типичният живот на лагера в селскостопански прах е под 500 часа; с правилно запечатване нашата фабрика постига над 3000 часа при еднакви условия.

Въпрос 2: Как мога да разбера дали защитата на лагера на моя универсален съединител е била компрометирана, преди да настъпи катастрофална повреда?

Отговор: Потърсете три ранни предупредителни знака: първо, видимо изтичане на грес около уплътненията без скорошно смазване показва износване или повреда на устната на уплътнението. Второ, ако избършете скобата на универсалния съединител близо до чашата на лагера и намерите ръждясали или песъчинки, уплътнението е позволило проникване. Трето, докато въртите задвижващата линия на ръка, усетете за назъбване или смилане. Нашата фабрика препоръчва използването на стетоскоп върху чашата на лагера, докато универсалният съединител работи на ниска скорост; гладък съскащ звук е нормален, докато щракане или стържене показва повреда на лагера. Незабавното повторно смазване и проверка на уплътненията понякога могат да спасят уреда, ако бъдат открити рано, но често се налага смяна.

Въпрос 3: Има ли специфични условия на околната среда, при които стандартната защита на лагерите е недостатъчна и какви надстройки предлага вашата фабрика?

Отговор: Да, условия като ежедневно измиване под високо налягане (млечни ферми), потапяне в тор (пречистване на отпадъчни води) или излагане на киселинни химикали (фабрики за торове) надделяват над стандартните уплътнения. За тези случаи нашата фабрика предлага универсален съединител за екстремни условия на работа с уплътнения от Viton (FKM), устойчиви на химикали, лабиринтен щит от неръждаема стомана и кухина за грес с възможност за почистване, която позволява измиване на замърсителите. Освен това ние предоставяме аксесоар за покривало на багажника, който пасва върху цялата универсална съединителна връзка, предлагайки допълнителна бариера. Тези надстройки повишават защитата с още 70% в агресивна среда. Свържете се с Raydafon Technology Group Co., Limited, за да определите кое ниво на защита отговаря на вашето приложение.

Въпрос 4: Каква е цената на защитен универсален съединител в сравнение с дългосрочните спестявания от намалено време на престой?

Отговор: Премиум защитеният универсален куплунг обикновено струва 30% до 50% по-скъпо предварително от базовия незащитен модул. Изчислението на общата цена на притежание обаче преобладаващо благоприятства защитата. Например незащитен универсален съединител може да изисква подмяна на всеки 6 месеца (цена 150 USD плюс 500 USD труд и престой). За 3 години това са 3900 USD. Защитен универсален съединител, струващ 225 USD, може да издържи 3 години или повече с правилна поддръжка, спестявайки 3675 USD плюс избягване на три непланирани спирания. Клиентите на нашата фабрика постоянно отчитат периоди на изплащане от 4 до 6 месеца за надстройката до нашата защитена серия Universal Coupling.

Въпрос 5: Може ли допълнителното монтиране на по-добри уплътнения на съществуващ универсален съединител да подобри защитата на лагерите или е необходим нов модул?

Отговор: Преоборудването е възможно, но ограничено. Някои комплекти уплътнения за резервни части могат да заменят износените уплътнения, но чашата на лагера и напречните повърхности може вече да имат модели на износване, които компрометират контакта на уплътнението. За най-добри резултати се препоръчва нов фабрично конструиран универсален съединител, тъй като нашата фабрика проектира цялата система за защита на лагерите като холистична единица: повърхностното покритие, геометрията на уплътнителния канал и подравняването на прохода за грес са оптимизирани заедно. Въпреки това, при незначително износване, нашата фабрика предлага услуга за смяна на уплътнението, която включва повторно полиране на повърхността на цапфата. Това може да възстанови 70% от оригиналната защита. За критични приложения съветваме да закупите нов универсален съединител Raydafon с нашата най-нова четиристепенна технология за уплътняване, за да осигурите максимална надеждност.

Заключение: Дайте приоритет на защитата на лагерите за универсална надеждност на съединителя и спестявания

Защитата на лагерите не е лукс; това е основният определящ фактор за дълготрайността на универсалното съединяване, оперативната безопасност и разходите за жизнения цикъл. Както проучихме, незащитените лагери бързо стават жертва на замърсяване, корозия и загуба на смазка, което води до непланиран престой, повреда на вторичното оборудване и завишени бюджети за поддръжка. За разлика от това, универсален съединител, проектиран с многостепенно уплътнение, прецизно повърхностно покритие и правилно управление на смазването, осигурява хиляди часове надеждно предаване на въртящия момент дори в тежки селскостопански и промишлени среди. В Raydafon Technology Group Co., Limited, нашата фабрика е вградила защита на лагери във всяка продуктова линия, от нашата стандартна селскостопанска серия до нашите екстремни съединители за минно дело. Подкрепяме дизайна си с документирани данни от тестове, полеви казуси и цялостна гаранция.

Не чакайте повреда на лагера, за да спрете производството си. Оценете текущия си запас от универсални съединители и идентифицирайте всички модули, на които липсват усъвършенствани уплътнения или устойчиви на корозия покрития. Надстройте до нашата защитена серия Universal Coupling и усетете разликата във времето за работа и спокойствието.Свържете се с Raydafon Technology Group Co., Limited днесза да поискате безплатен одит за защита на лагери за вашето оборудване. Нашият инженерен екип ще анализира вашите работни условия и ще препоръча оптималната конфигурация на универсалния съединител, включително уплътнителен материал, график за смазване и допълнителни аксесоари. Всяка поръчка включва подробно ръководство за поддръжка и директна техническа поддръжка.Инвестирайте в защита на лагерите сега - осигурете надеждността на вашата задвижваща линия за години напред. Поискайте своята оферта или примерна оценка в Raydafon Technology Group Co., Limited, вашият партньор в прецизното предаване на енергия.
