Пластмасови конусни зъбни колела

Raydafon произвежда пластмасови конусни зъбни колела в Нингбо, Китай, формовани в POM и найлон за задвижвания под прав ъгъл. Стандартните съотношения са 1:1, 2:1, 3:1, 4:1 и 5:1; модули на стъпка M0,25 до M1; брой зъби от 10 до 60; диаметър на отвора 3,0 до 10,0 mm; външни диаметри 8,7 до 60,4 mm; работна температура от −40 °C до +80 °C. Номерата на части включват GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* и GB1M512BS*. Суфиксът BS показва месингова вложка и фиксиращ винт. Важно: GB1M512* и GB1M512BS* съвпадат само с конусни зъбни колела с 60 зъба и не са съвместими с други зъбни колела. Формованата геометрия на зъбите осигурява тиха, плътна мрежа; полимерът е самосмазващ се и устойчив на химикали. Персонализиран модул, брой зъби, отвор, главина и клас на материала, налични за чертане; оферта в рамките на 24 часа.

Пластмасови конусни зъбни колела — формован по поръчка POM и найлон, M0,25 до M1

Задвижващи зъбни колела под прав ъгъл за малки прецизни механизми: семейство с пълно съотношение от 1:1 до 5:1 с 10 до 60 зъба, формовани в POM или найлон, с опционална месингова вложка и фиксиращ винт. Достатъчно тих за кафе машини и принтери, достатъчно лек за устройства, захранвани с батерии, и се доставя за рисуване навсякъде по света.

  • 1:1 – 5:1Стандартни съотношения
  • M0.25 – M1Модул за стъпка (мод.)
  • 10 – 60Наличен брой зъби
  • −40 до +80 °CРаботна температура

Пластмасови конусни зъбни колела за задвижвания под прав ъгъл — формован по поръчка POM и найлон

Пластмасова конусна предавка завърта задвижването на 90 градуса, използвайки формовани полимерни зъби вместо изрязани метални. Тази единствена промяна премахва необходимостта от смазване, намалява теглото на двойката и прави мрежата забележимо по-тиха - поради което устройството се появява в кафе машини, принтери, двигатели за завеси, прахосмукачки роботи и малки превозни средства с дистанционно управление. Raydafon произвежда това семейство като производител и доставчик от собствената си фабрика в Нингбо, Китай, така че няма търговски марж между вас и формовъчната машина.

Персонализирането обхваща параметрите, които обикновено решават дали дадено зъбно колело пасва: модул, брой зъби, диаметър на отвора, размери на главината и втулката, съотношение и самия полимер. Изпратете чертеж, примерна предавка или дори снимка с размери и ние ще потвърдим най-близката стандартна част или ще предложим нов инструмент. Свързаните продукти от същата работилница включват по-широкияпластмасова предавкадиапазон, напластмасова винтова предавкасемейство за задвижвания с паралелен вал и металконусни зъбни колелалиния, където въртящият момент надвишава това, което полимерът може да носи.

Спецификации на пластмасови конусни зъбни колела

  • Стандартна справка за размериΦ12 mm (предлага се и в размерите, посочени в таблицата по-долу)
  • Модул за стъпка (мод.)M0.25, с 0.5 и 1.0 в диапазона на стандартната част
  • Тип материалПластмаса — POM, найлон (PA) или по желание на клиента
  • Съотношения1:1, 2:1, 3:1, 4:1, 5:1
  • Работна температура−40 °C до +80 °C
  • Незадължителни функцииМесингова вложка, фиксиращ винт, персонализиран отвор и главина
  • ПерсонализиранеМодул, брой зъби, отвор, дължина на втулката, ширина на зъба, клас на материала

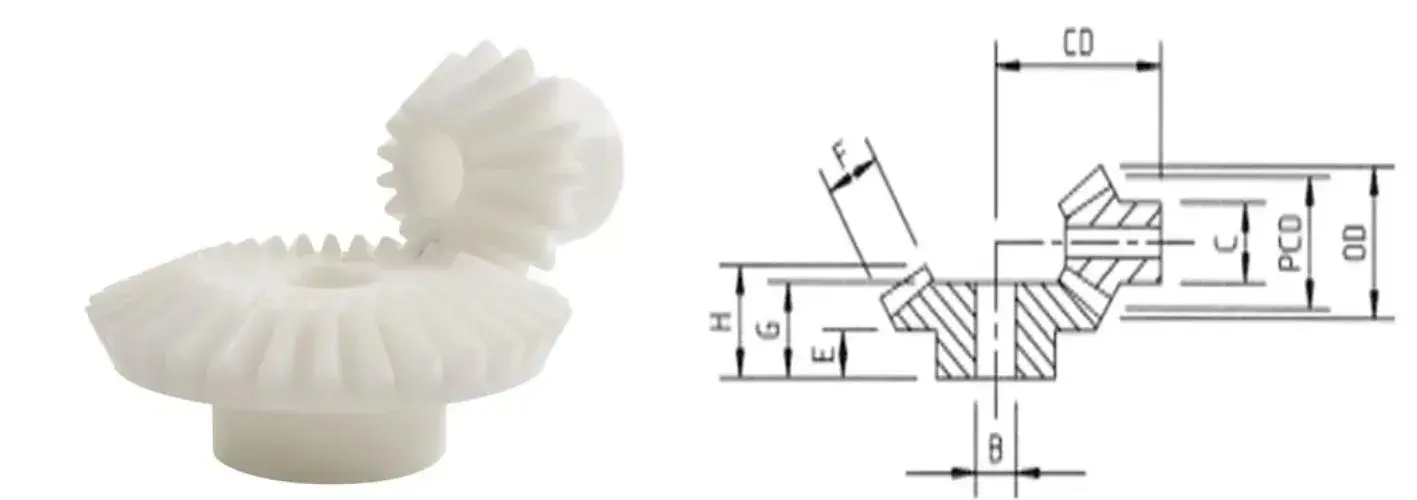

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Референтна геометрия за фамилията пластмасови конусни зъбни колела — размерните букви по-долу съответстват на този чертеж.
1:1Еднаква скорост, прехвърляне под прав ъгъл
2:1Намалете наполовина изходната скорост
3:1Намаляване на трета скорост
4:1Намаляване на четвърт скорост
5:1Намаляване на пета скорост

Важна забележка за съвпадение:съотношението съчетани двойки трябва да се използват заедно. Конусните зъбни колела с прави зъби в съотношение 1:1 са взаимозаменяеми в съотношението си, ночастите със съотношение 5:1, чийто номер на частта завършва на * (GB1M512* и GB1M512BS*) съвпадат само с конусни зъбни колела с 60 зъба — тяхната геометрия не е съвместима с други зъбни колела.Моля, потвърдете номера на свързващата част, преди да поръчате.

Размери, брой зъби и съотношения

Всички размери са в мм. Използвайте буквите B, CD, C, E, F, G и H заедно с референтния чертеж по-горе, за да проверите съответствието спрямо вашето собствено оформление.

Превъртете таблицата настрани, за да прочетете всяка колона. Дясната колона показва версията на месинговата вложка и фиксиращия винт за всяка част.

Част № Стъпка
(мод)
бр
зъби
Всички размери са в мм Месингова вложка
& фиксиращ винт
Външен диам. Диаметър на стъпката Диаметър на отвора Б CD Диаметър на главината В Дължина на главата E Ширина на зъбите F Дължина G Дължина H
Съотношение 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Съотношение 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Съотношение 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Съотношение 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Съотношение 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Четене на таблицата:частите със суфикс BS носят месингова вложка и фиксиращ винт за положително фиксиране на вала. Букви B, CD, C, E, F, G и H следват референтния чертеж в раздела със спецификации по-горе. Тире в колона за дължина означава, че размерът не е приложим за тази част. Не сте сигурни кой чифт подхожда на вашето оформление? Изпратете чертежа или размерите на вала и ние ще го съпоставим.

Подробности за продукта

Снимки на нашите формовани пластмасови конусни зъбни колела — форма на зъб, главина и опция за месингова вложка.

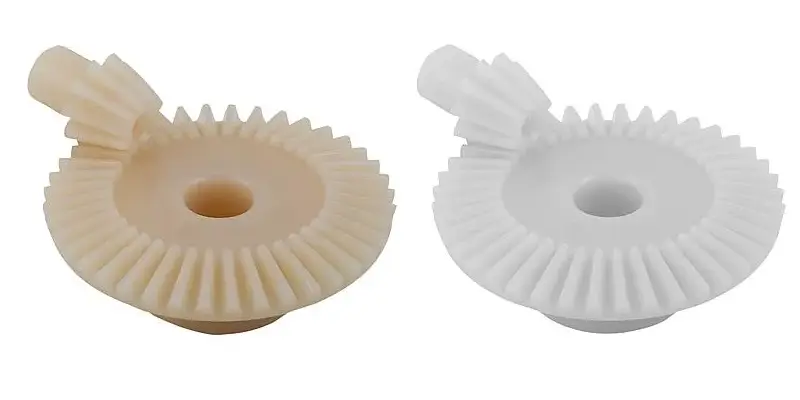

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Формовани пластмасови конусни зъбни колела — форма на зъбите и детайли на главината в диапазона на съотношението.

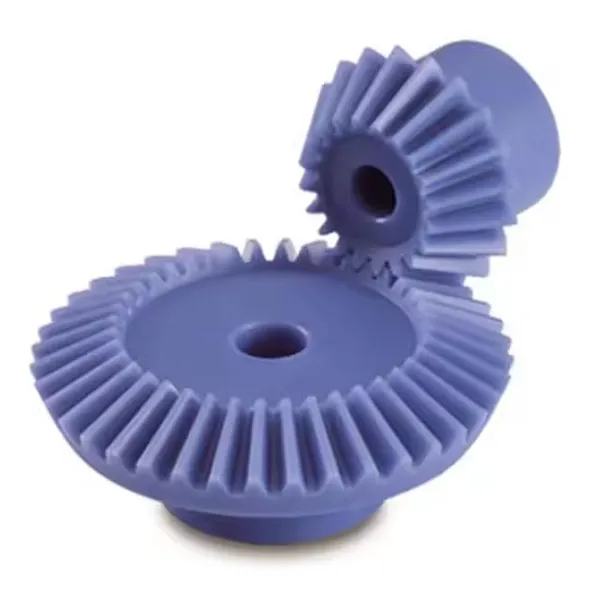

Plastic bevel gear pair in POM moulded for a right-angle drive
Двойка конусни зъбни колела POM за задвижване под прав ъгъл.

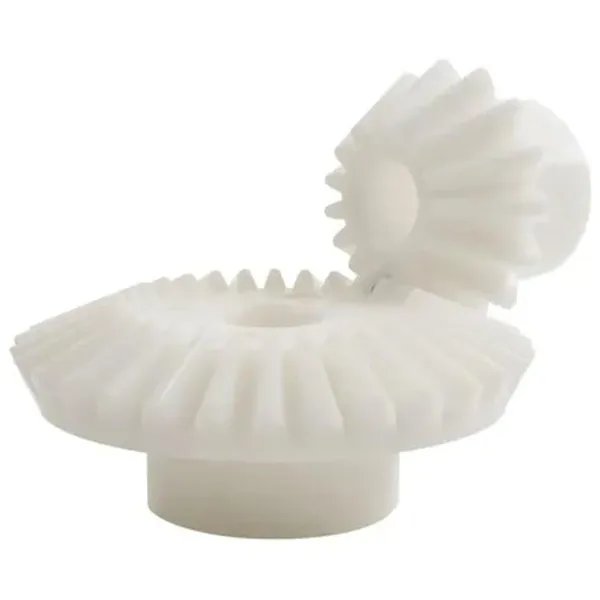

Plastic bevel gear set assembled and checked before packing
Свързаните зъбни колела са проверени за зацепване и луфт преди опаковане.

Ключови предимства

  • Чисти, устойчиви на износване полимериPOM и найлонът са устойчиви на влага и широк спектър от химикали, така че зъбното колело продължава да работи във влажна, промиваща се или леко корозивна среда, където метално зъбно колело с покритие би корозирало. Без боядисване, без покритие и маслен филм за поддръжка.
  • Прецизно формовани зъбиФормата на зъба идва от кухината на матрицата, а не от фреза, така че зацепването остава здраво и последователно в цялата партида. Резултатът е стабилно, тихо въртене - свойство, което има най-голямо значение при устройства, чувствителни към шум, като кафемашини и принтери.
  • Част от теглото на металаНиската маса намалява натоварването на валовете и лагерите, намалява инерцията, която двигателят трябва да задвижва, и удължава живота на батерията в преносими и захранвани с батерии продукти.
  • Задвижване под прав ъгъл в компактен пликГеометрията на скосяването пренася мощността през 90 градуса, без да е необходим отделен корпус на скоростната кутия, което поддържа малките механизми къси и лесни за сглобяване.
  • Персонализирано според вашия чертежМодул, брой зъби, диаметър на отвора, размери на главината и втулката, съотношение и степен на полимер могат да бъдат произведени според изискванията. Ако стандартна част от таблицата пасва, ние ще го кажем и ще ви спестим разходите за инструменти.
  • Фабрична цена и контролФормоването, проверката и опаковането се извършват вътрешно, така че няма междинен марж и качеството се проверява от същия екип, който е направил частта.

Приложения

Комбинацията от леко тегло, тиха работа и устойчивост на корозия прави пластмасовите конусни зъбни колела подходящи за малки задвижвания под прав ъгъл в няколко продуктови семейства.

Интелигентни домашни устройства

Интелигентните машини за завеси се отварят и затварят тихо, без да пречат на помещението, докато прахосмукачките роботи използват същото задвижване под прав ъгъл, за да се изкачват и завъртат с ниска мощност и дълъг експлоатационен живот.

Офис оборудване

Принтерите разчитат на постоянна зъбна форма за гладко подаване на хартията и нисък работен шум, а шредерите използват химическата устойчивост и устойчивостта на износване, за да се справят с непрекъснатите зареждания с хартия без преждевременна повреда.

Играчки и потребителски продукти

Превозните средства с дистанционно управление се възползват от ниското тегло, което подобрява живота на батерията, докато полимерът понася изпускания и удари. Предлагат се подходящи класове материали за детски продукти.

Кафемашини и малки уреди

Задвижванията под прав ъгъл в затворени уреди работят без замърсяване с мазнини на околните части, а формованата мрежа поддържа ниско ниво на шум при работа в домашна среда.

Инструменти и малки задвижващи механизми

Компактни 90-градусови трансфери в механизми за измерване и позициониране, където ниската инерция и немагнитните, неръждясващи части са предимство.

Машини по поръчка

Всяко малко задвижване под прав ъгъл, при което иначе бихте имали нужда от метална скосена двойка, отделен корпус и точка за смазване. Изпратете чертежа и задължението и ние ще ви посъветваме относно материала и съотношението.

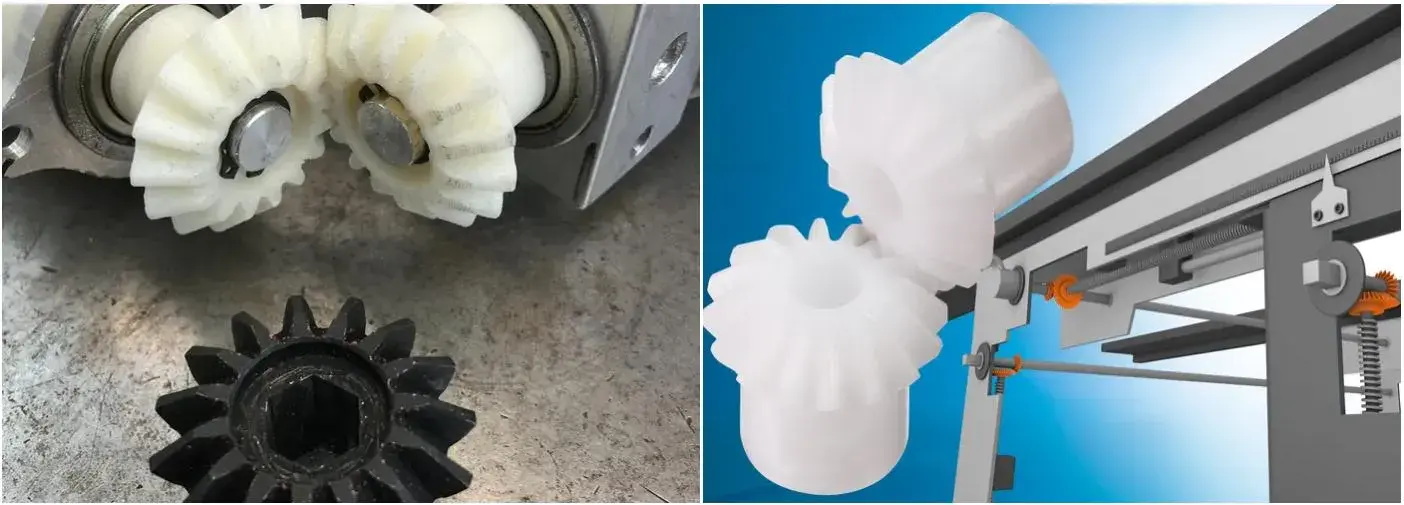

Plastic bevel gears used in smart home, office equipment and toy applications
Пластмасови конусни зъбни колела в употреба в приложения за интелигентен дом, офис оборудване и потребителски продукти.

Често задавани въпроси за купувача

  • Можете ли да произведете пластмасово конусно зъбно колело по моя чертеж или по мостра?да Изпратете чертеж с размери или примерна предавка с модул, брой зъби, съотношение, отвор и предпочитания материал. Ние потвърждаваме дали съществуваща стандартна част в таблицата по-горе пасва или предлагаме нова матрица и можем първо да предоставим машинно обработен прототип, ако искате да потвърдите геометрията преди инструментална екипировка.
  • Какъв материал да избера, POM или найлон?POM е обичайният избор за прецизни скосени двойки, тъй като е твърд, с ниско триене и стабилен на размери при влажност, което поддържа разстоянието между центровете и хлабината предвидими. Найлонът е по-здрав и по-добър в абсорбирането на удара, но абсорбира влагата и се движи леко в размерите. Кажете ни натоварването, скоростта и средата и ние ще ви препоръчаме такъв.
  • Зъбните колела доставят ли се като съчетана двойка?Скосен чифт работи правилно само със съединителната предавка, срещу която е проектиран. Частите, маркирани със звездичка (GB1M512* и GB1M512BS*) съвпадат само със зъбно колело с 60 зъба и не са съвместими с други зъбни колела. За всеки друг номер на част, потвърдете съвпадащата част с нас преди да поръчате и ние ще проверим чифта.
  • Какво означава суфиксът BS върху номера на частта?BS означава месингова вложка и фиксиращ винт, които осигуряват положително механично фиксиране към вала, вместо да разчитат на обикновен формован отвор. Това е обичайният избор, когато предавката поема реверсивно натоварване или където монтажът на вала не трябва да се плъзга.
  • Каква е работната температура и можете ли да доставите материал с по-висока температура?Стандартният диапазон е от −40 °C до +80 °C. За оборудване, което работи по-горещо, могат да се цитират материали като PEEK или PPS; кажете ни непрекъснатата работна температура и ние ще потвърдим от какво се нуждае приложението.
  • Какви са вашите срокове за доставка и условия за поръчка?Изпратете номера на частта или чертежа с необходимото количество. Ние отговаряме с цена, изискване за инструменти, ако има такива, и време за изпълнение — обикновено в рамките на 24 часа. Стандартните части се изпращат от производствения склад; новото оборудване следва потвърдения чертеж.

Свързани продукти и допълнителна литература

Поискайте оферта за пластмасови конусни зъбни колела

Изпратете номера на частта от таблицата по-горе или вашия собствен чертеж — модул, съотношение, брой зъби, отвор и количество. Ние потвърждаваме монтирането спрямо свързващото оборудване, съветваме относно материала и отговаряме с цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Съотношенията трябва да бъдат подредени като съвпадащи двойки. Размерите следват референтния чертеж в раздела със спецификациите; моля, потвърдете окончателния чертеж спрямо вашия монтаж, преди да поръчате. Версиите с месингова вложка и фиксиращи винтове се идентифицират с наставката BS.
