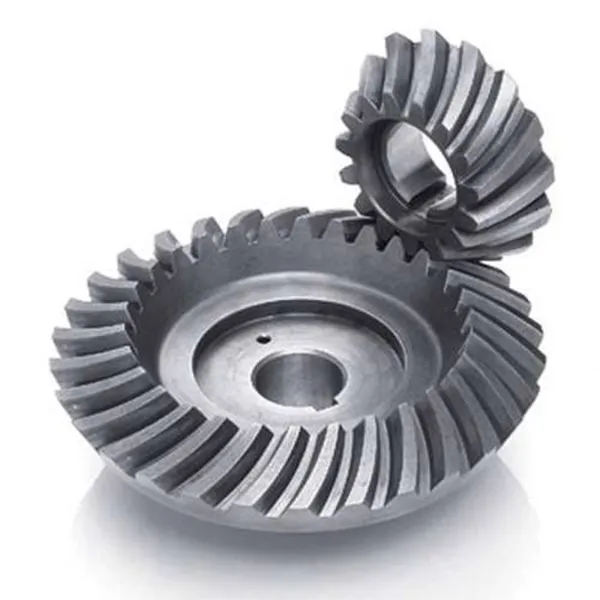

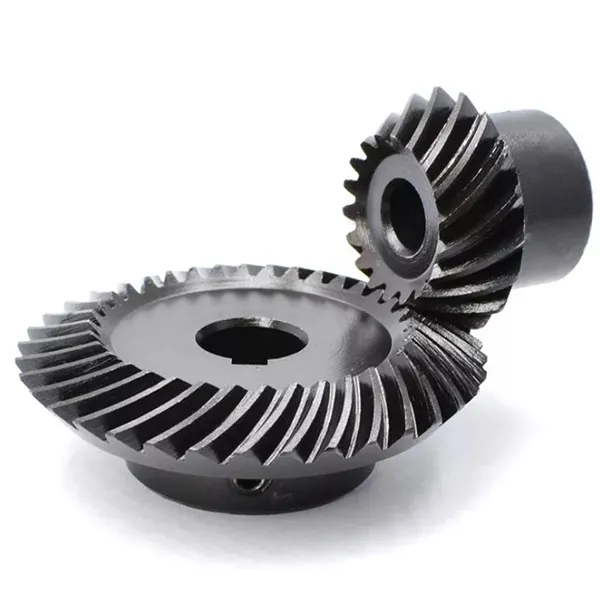

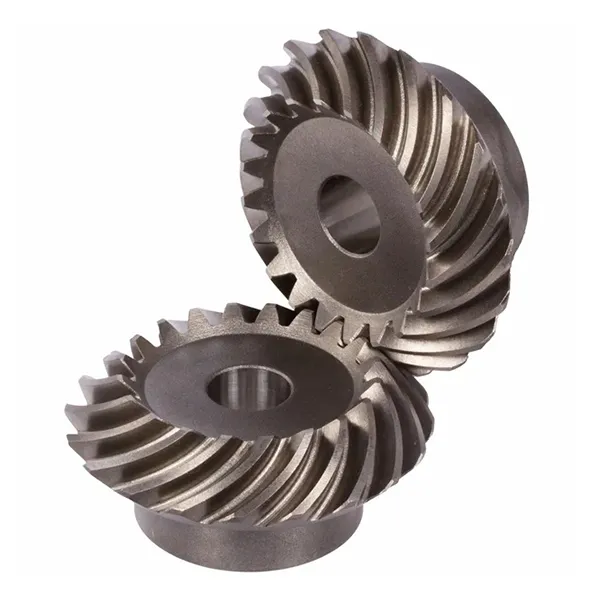

Спирално конусно зъбно колело

Raydafon произвежда спирални конусни зъбни колела за задвижвания под прав ъгъл в собствената си фабрика в Нингбо, Китай. Извитата линия на зъбите поддържа два или повече зъба в контакт във всеки момент, така че задвижването работи по-гладко и тихо от права двойка скосени зъби със същия размер и носи повече въртящ момент за своите размери. Стандартните модули варират от M3 до M12 с степени на точност от DIN6 до DIN9, произведени по ISO, DIN, ANSI, JIS или BS. Материалите включват легирана стомана, C45, неръждаема стомана, месинг, мед, алуминий и POM, с повърхностни обработки от цинково и никелово покритие до черен оксид, Geomet и Dacromet. Зъбното колело може да се реже само с пет зъба, което позволява голямо съотношение на редукция в един етап под прав ъгъл, а страните на зъбите могат да бъдат шлифовани след топлинна обработка за по-високи степени на точност. Зъбните колела се доставят като съвпадащи двойки с проверена схема на контакт преди изпращане. Изпратете своя чертеж или мостра за оферта в рамките на 24 часа.

Спирално конусно зъбно колело — задвижване под прав ъгъл с извити зъбци, M3 до M12

Спираловидното конусно зъбно колело е изборът на трансмисия под прав ъгъл, когато плавността и товароносимостта са по-важни от всичко друго. Извитите зъбни линии поддържат два или повече зъба в контакт във всеки един момент, така че задвижването работи тихо, износва се равномерно и носи много по-голямо натоварване от права двойка скосени със същия размер. Raydafon реже, термично обработва и шлифова тези зъбни колела в собствената си фабрика в Нингбо, Китай.

Минимум 5 зъбаНа зъбното колело, което позволява големи едностепенни съотношения
DIN6 – DIN9Прецизни степени, шлайфани по заявка
M3 – M12Стандартни модули, други по чертеж

Обосновка на дизайна

Защо да изберете спирално конусно зъбно колело вместо право конусно зъбно колело

Разликата между двете е изцяло в зъбната линия. Зъбите на право скосено зъбно колело се движат радиално, така че всеки зъб се зацепва със съответния зъб по цялата му ширина в същия момент — внезапен удар, който се повтаря при всеки зъб. Зъбите на спираловидното конусно зъбно колело са изрязани по крива, така че контактът започва от единия край на зъба и преминава към другия, точно по начина, по който ципът се затваря. Тази единствена геометрична промяна е отговорна за всяко предимство по-долу.

Спирална конична предавка

  • Два или повече зъба споделят натоварването през цялото време, тъй като коефициентът на припокриване е по-висок
  • Постепенно задействане вместо удар, така че шумът при работа е значително по-нисък
  • Контактното налягане се разпространява по по-дългата контактна линия, осигурявайки по-равномерно износване
  • Пиньонът може да работи само с 5 зъба, което позволява голямо съотношение в един етап
  • Контактен модел, регулируем чрез радиуса на режещата глава и може да бъде допълнително подобрен чрез шлайфане
  • Произвежда аксиална сила, която лагерите на вала трябва да бъдат избрани да поемат

Право конусно зъбно колело

  • Единият зъб носи пълното натоварване в момента на захващане
  • Ударът при влизане на всеки зъб създава повече шум и вибрации
  • По-високо локално контактно налягане, така че износването има тенденция да се концентрира
  • Практическият минимален брой зъби на зъбното колело е по-висок, което ограничава съотношението на един етап
  • По-лесно и по-евтино за рязане, което отговаря на нискоскоростни, нискошумни и критични задвижвания
  • Не се генерира аксиална сила, така че изборът на лагер е по-прост

Една дизайнерска точка, която си струва да планирате:тъй като зъбната линия е спирална, спирално конусно зъбно колело генерира аксиална тяга по протежение на вала. Това не е дефект - това е цената на гладкото задействане. Лагерите трябва да бъдат избрани, за да го поемат, поради което спираловидна двойка скосени части обикновено се определят заедно с вала и разположението на лагерите, а не като заместител на права двойка скосени лагери.

Спецификации

Спецификации на спирални конусни зъбни колела и налични опции

  • Номер на модела (модул)M3, M4, M5, M8, M12 и др
  • Форма на зъбитеСпирала (извита линия на зъбите), задвижване под прав ъгъл
  • Минимален брой зъби на пиньона5 зъба
  • Прецизни степениDIN6, DIN7, DIN8, DIN9
  • СтандартиISO, DIN, ANSI, JIS, BS и нестандартни/на чертеж
  • МатериалиЛегирана стомана, стомана C45, неръждаема стомана, месинг, мед, алуминий, POM
  • Обработка на зъбитеСмлян, закален или шлифован (шлайфането се използва за по-високи степени на точност)
  • Толерантност0,001 mm – 0,1 mm в зависимост от функцията и степента на прецизност
  • Повърхностна обработкаПоцинковани, никелирани, пасивация, оксидация, анодизация, Geomet, Dacromet, черен оксид, фосфатиране, прахово боядисване, електрофореза
  • Допълнителни операцииДробеструйна обработка, пясъкоструене, термична обработка, отгряване, темпериране, полиране
  • ОпаковкаНайлонов плик и кашон или дървена кутия
  • Условия за плащанеT/T, L/C
  • Време за производство20 работни дни за проби, 25 дни за насипно състояние
  • МостриПримерна цена USD 2–100; примерен експресен транспорт, платен от клиента

Пълен лист със спецификации. Превъртете таблицата настрани на мобилно устройство, за да прочетете всеки ред.

Елемент Спецификация
Номер на модела M3, M4, M5, M8, M12 и др.
Материал Месинг, стомана C45, неръждаема стомана, мед, POM, алуминий, сплав и други
Стандартен ISO, DIN, ANSI, JIS, BS и нестандартни
Прецизност DIN6, DIN7, DIN8, DIN9
Лечение на зъби Закален, смлян или смлян
Толерантност 0,001 mm – 0,01 mm – 0,1 mm, в зависимост от функцията и определения клас на точност
Повърхностна обработка Поцинковани, никелирани, пасивация, оксидация, анодизация, Geomet, Dacromet, черен оксид, фосфатиране, прахово боядисване, електрофореза
Завършете Дробеструйна обработка, пясъкоструене, термична обработка, отгряване, темпериране, полиране
Опаковка на артикули Найлонова торбичка и картонена опаковка или дървена опаковка
Условия за плащане T/T, L/C
Време за производство 20 работни дни за проба, 25 дни за насипно състояние
Мостри Примерен ценови диапазон 2–100 USD. Примерен експресен транспорт, платен от клиента.
Приложение Машини за автоматично управление, полупроводникова индустрия, общи индустриални машини, медицинско оборудване, оборудване за слънчева енергия, машинни инструменти, системи за паркиране, високоскоростно железопътно и авиационно транспортно оборудване и други подобни

Относно толерантността и прецизността:цифрите в тази таблица са диапазон за цялото продуктово семейство, а не една единствена гарантирана стойност. Допустимото отклонение зависи от измерваната характеристика, модула и степента на прецизност, която сте посочили — шлифовано зъбно колело DIN6 има много по-строги граници от фрезовано DIN9. Кажете ни изискванията за хлабина и модел на контакт на вашия монтаж и ние ще потвърдим от какъв клас и обработка се нуждае вашето оборудване.

Производство

Как произвеждаме и контролираме качеството на спирални конусни зъбни колела

Спиралните конусни зъбни колела са сред най-трудните видове зъбни колела за добро производство, тъй като ръбът на зъба е извита повърхност, която трябва да се генерира, а не просто да се нарязва. Процесът, който изпълняваме при всяка поръчка, е умишлено последователен: всяка стъпка е завършена и инспектирана, преди да започне следващата, така че проблемът се улавя на етапа, който го е създал, а не при окончателното сглобяване.

Заготовка

Материалът се избира според чертежа и заготовката се обръща и облицова, за да се установят монтажните повърхности и отворът, които всяка следваща операция препраща.

Нарязване на зъбни колела

Флантовете на зъбите се генерират на машина за рязане със спираловидни конусни зъбни колела, като се използва радиусът на режещата глава, който произвежда необходимия спирален ъгъл и контактен модел.

Термична обработка

Втвърдяването на корпуса повишава твърдостта на повърхността на зъбите за устойчивост на износване, докато сърцевината остава достатъчно здрава, за да поеме ударните натоварвания, които устройството ще получи.

Скърцане със зъби

Когато е определена по-висока степен на прецизност, флангът се шлифова след топлинна обработка, за да се коригира изкривяването и да се подобри контактната площ и повърхностното покритие.

Проверка на модела на контакта

Двойката се пуска в тестов стенд със смес за маркиране, така че позицията, формата и размерът на контактния шаблон могат да бъдат проверени спрямо чертежа, преди двойката да бъде пусната.

Проверка и опаковане

Окончателна проверка на размерите на характеристиките, които имат значение за сглобяването, след това защитно опаковане за износ — найлонов плик и кашон или дървена кутия за по-големи комплекти.

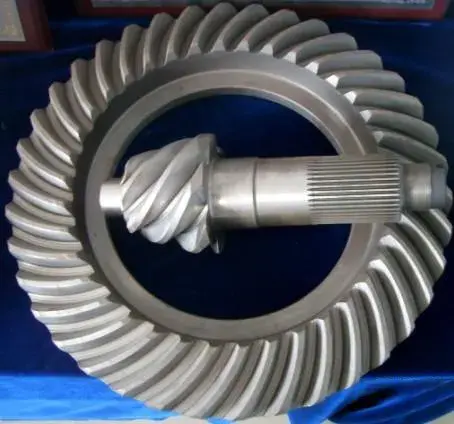

Spiral bevel gear with curved tooth flanks produced by Raydafon
Спирално конусно зъбно колело с генерирани извити страни на зъбите.

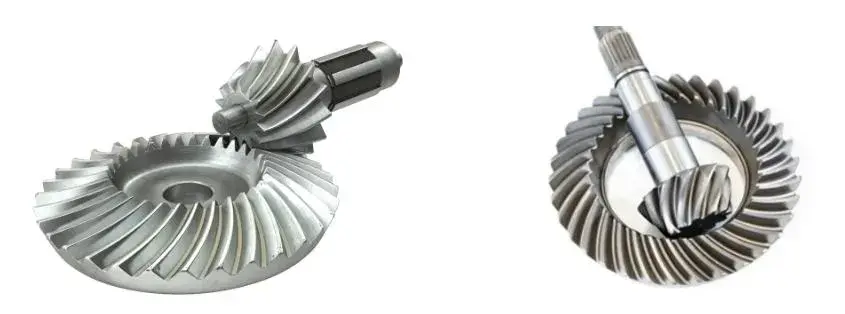

Spiral bevel gear pair showing matched contact pattern and mounting faces
Съгласувана двойка зъбни колела — схема на контакт и монтажни повърхности.
Spiral bevel gear tooth flank detail after grinding
Детайл на ръба на зъба след шлайфане.
Spiral bevel gear inspection and measurement before packing
Окончателна проверка на размерите преди опаковане.
Spiral bevel gear set prepared for export packing
Комплект съоръжения, подготвени за експортно опаковане.

Ключови предимства

Характеристики на продукта

Плавен ход и нисък шум

Тъй като линията на зъбите е извита, най-малко два зъба са в зацепване във всеки един момент и товарът се предава от един зъб към следващия, докато контактът преминава през фланга. Няма нито един момент на удар по цялата ширина, както е при права конусна предавка, така че вибрациите и шумът намаляват забележимо — което прави този зъб стандартен избор, където шумът е контролиран, от шпиндели на машинни инструменти до оси на пътнически превозни средства.

Висока товароносимост и равномерно износване

Ъгълът на спиралата повишава коефициента на припокриване, което означава, че повече зъби споделят натоварването и контактният натиск върху всяка страна е по-нисък. По-ниското налягане, съчетано с по-дълга контактна линия, разпределя износването по-равномерно по повърхността на зъба, вместо да го концентрира близо до линията на стъпката. Практическият резултат е зъбно колело, което носи по-висок въртящ момент за своя размер и запазва точността си по-дълго при продължително натоварване.

Широк диапазон на съотношението в един етап

Зъбното колело на спирална двойка скосени зъбци може да се реже само с пет зъба, което позволява постигането на голямо съотношение на намаляване в един етап под прав ъгъл, а не в два. За дизайнера на машини това означава по-малко части, по-къс корпус и по-малко натрупана хлабина, поради което тази форма на зъбите се появява толкова често в компактните правоъгълни редуктори.

Моделът на контакт може да бъде коригиран

Тъй като извивката на ръба се задава от радиуса на режещата глава, контактният модел може да бъде изместен и коригиран на етапа на рязане и допълнително подобрен чрез шлайфане след топлинна обработка. Този контрол върху мястото, където зъбите действително се докосват, е това, което отличава зъбни колела, които работят тихо години наред, от такива, които хленчат и се забиват в рамките на месеци - и това е възможност, която зависи от машината и оператора, а не само от чертежа.

Материали и повърхностни обработки, които отговарят на задължението

Същата геометрия на зъбите може да бъде произведена от легирана стомана за задвижвания с висок въртящ момент, C45 или неръждаема стомана, където устойчивостта на корозия е от значение, и месинг, мед, алуминий или POM за по-леки или немагнитни приложения. След това повърхностната обработка се избира така, че да съответства на околната среда — цинково или никелово покритие, черен оксид, Geomet или Dacromet за защита от корозия, анодизиране за алуминий и прахово покритие или електрофореза за външен вид и допълнителна издръжливост.

Приложения

Където се използват спирални конусни зъбни колела

Навсякъде, където задвижването трябва да се завърти на 90 градуса, докато носи истински въртящ момент и остава тихо:

  • Инструментални машини— шпинделни задвижвания, индексиращи глави и механизми за подаване, където точността на предаване определя качеството на готовия детайл
  • Автомобили и транспорт— диференциал и крайно предаване, където нискошумната двойка под прав ъгъл е от съществено значение
  • Машини за автоматично управление— гърбични индексатори, въртящи се маси и механизми за вземане и поставяне
  • Полупроводниково и медицинско оборудване— задвижвания, които трябва да бъдат плавни, тихи и повтарящи се, а не просто силни
  • Оборудване за слънчева енергия— тракерни въртящи се задвижвания, при които зъбният комплект работи целогодишно при външни условия
  • Паркинг системи и логистично оборудване— механизми за повдигане и прехвърляне, които се нуждаят от компактно намаляване под прав ъгъл
  • Високоскоростна железопътна и авиационна наземна техника— спомагателни задвижвания, при които се изискват надеждност и ниски вибрации
  • Общи индустриални машини— помпи, миксери, конвейери и всякаква компактна правоъгълна предавка

Ако вашето приложение не е в списъка, опишете работата — входна скорост, въртящ момент, съотношение и разположение на монтажа. Спираловидната скосена двойка обикновено се проектира заедно с разположението на вала и лагера поради аксиалната тяга, която генерира, така че колкото по-рано видим разположението, толкова по-добър е резултатът.

Персонализиране

Персонализирани спирални конусни зъбни колела, направени по чертеж

Извън стандартната гама модули, всички параметри, които решават дали дадена предавка пасва на вашия корпус, могат да бъдат произведени според изискванията. Типичното персонализиране включва:

  • Брой модули и зъби
  • Спирален ъгъл и ръка на спирала
  • Съотношение и съвпадаща двойка
  • Отвор, шпонков канал и шпонка
  • Геометрия на главината и монтажната повърхност
  • Избор на материал
  • Степен на точност DIN6–DIN9
  • Повърхностна обработка
  • Шлифована или фрезована страна на зъба
  • Маркиране и идентификация на сдвоени комплекти

Изпратете чертеж с размери, примерна предавка или необходимото съотношение, въртящ момент и плик и ние ще потвърдим най-близката стандартна геометрия или ще предложим нова. Двойките спирални скосени се доставят като съвпадащи комплекти, така че ако сменяте едно зъбно колело от двойка, кажете ни — смяната само на половината от съвпадащата двойка обикновено създава шум и бързо износване, дори и двете части да са с правилни размери.

Често задавани въпроси за купувача

Често задавани въпроси за купувача

  • Каква е разликата между спираловидно конусно зъбно колело и право конусно зъбно колело?Линията на зъбите: правите скосени зъби се движат радиално и се захващат по цялата си ширина наведнъж, докато спиралните скосени зъби са извити, така че контактът преминава постепенно от единия край на зъба към другия. Извитата форма осигурява по-голямо припокриване, така че натоварването се разпределя от повече зъби, работата е по-плавна и по-тиха, износването е по-равномерно и зъбното колело може да се реже само с 5 зъба.
  • Можете ли да направите спирално конусно зъбно колело по мой чертеж или по мостра?да Изпратете чертеж с размери или примерна предавка с модул, брой зъби, спирален ъгъл, съотношение, отвор и материал. Ние потвърждаваме дали геометрията съответства на съществуващите инструменти или изисква нова настройка на ножа, предлагаме съответно оферта и можем да предоставим проба за около 20 работни дни.
  • Какви материали и повърхностни обработки са налични?Легирана стомана и C45 за задвижвания с висок въртящ момент, неръждаема стомана, където е необходима устойчивост на корозия, и месинг, мед, алуминий или POM за по-леки или немагнитни приложения. Повърхностните обработки включват поцинковане и никелиране, пасивиране, оксидиране, анодиране, Geomet, Dacromet, черен оксид, фосфатиране, прахово покритие и електрофореза. Кажете ни средата и ние ще ви препоръчаме такава.
  • Трябва ли да поръчам съвпадащ чифт или едно зъбно колело?Поръчайте съвпадащ чифт. Спиралните конусни зъбни колела се припокриват и техният контактен модел се проверява като комплект, така че подмяната само на едно зъбно колело от съществуваща двойка обикновено предизвиква шум и ускорено износване, дори когато и двете части измерват правилно. Ако само едно зъбно колело е повредено, изпратете ни и двете, за да може замяната да бъде съпоставена с оцелялата част.
  • Защо спираловидното конусно зъбно колело се нуждае от специални лагери?Поради ъгъла на спиралата в зъбната линия, зъбното колело генерира аксиална сила на натиск по дължината на вала в допълнение към тангенциалните и радиалните натоварвания. Лагерите трябва да бъдат избрани да носят тази тяга - обикновено конусовидна ролка или ъглова контактна подредба - поради което е най-добре да се специфицира двойка спирални скосени заедно с разположението на вала и лагера.
  • Какви са вашите толерантност, време за изпълнение и условия на плащане?Толерансът зависи от характеристиката и степента на точност, като варира от 0,001 mm до 0,1 mm в семейството; кажете ни вашето изискване за люфт и модел на контакт и ние ще потвърдим каква степен го постига. Пробите отнемат около 20 работни дни, а масовото производство - 25 дни, цените на пробите са 2–100 USD с експресен транспорт, платен от клиента, а условията за плащане са T/T или L/C.

Свързани

Свързани продукти и допълнителна литература

Поискайте оферта за спирални конусни зъбни колела

Изпратете своя чертеж, мостра или необходимия модул, съотношение, въртящ момент и плик. Ние потвърждаваме геометрията, степента на точност и материала и отговаряме с цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Цифрите за толеранс, време за изпълнение и цена са дадени като диапазон за продуктовата група и се потвърждават за поръчка спрямо чертежа. Спиралните конусни зъбни колела се доставят като съвпадащи двойки; моля, потвърдете номера на съвпадащата част, преди да поръчате.
