SWP-G Супер къс гъвкав тип универсален съединител

SWP-G Супер къс гъвкав тип универсален съединител

SWP-G Super Short Flex Type Universal Joint Coupling на Raydafon е точно това, което търсите. Създаден е специално за тези компактни настройки, където всеки инч е от значение, без да пестите мощността, от която се нуждаете.


Съединител с голям въртящ момент за тесни пространства и тежки машини

Когато строителни съоръжения или селскостопански комбайни се нуждаят от aуниверсален съединителкойто пасва на тесни пространства, но въпреки това осигурява голям въртящ момент, Raydafon SWP-G е създаден за тази работа. Супер къс дизайн, гъвкав елемент и до 224 kN·m въртящ момент — без компромис с производителността.

225–350мм

Диаметър на движение

224kN·m

Максимален въртящ момент

5°

Ъглово отклонение

ISO 9001

Стандарт за качество

Компактна мощност

Супер къс, създаден за стегнати монтажи

„Супер късият“ дизайн не е просто етикет — той се притиска в тесни места, които други съединители не могат да достигнат. Диаметър на въртене от 225 mm до 350 mm пасва на средно голямо тежко оборудване.

Като съединител с универсален шарнир с къса гъвкавост, той се справя с до 5 градуса ъглова несъосност, докато носи въртящ момент до 224 kN·m. Вграденият гъвкав елемент поглъща удари и вибрации, така че други части да не поемат износването.

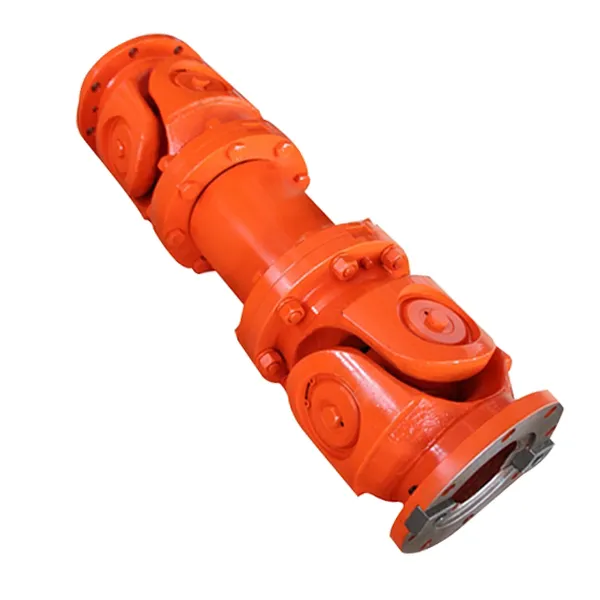

Raydafon SWP-G super short flex type universal joint coupling

Спецификация на продукта

Пет стандартни модела от SWP225G до SWP350G. Въртящият момент варира от 56 kN·m до 224 kN·m. Персонализирани размери, налични при поискване.

Модел D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) М (кг)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Забележка: пример за маркиране — диаметър на въртене D=315 mm, дължина на вноска L=620 mm, G тип къс без гъвкав тип: съединител SWP315GX620.

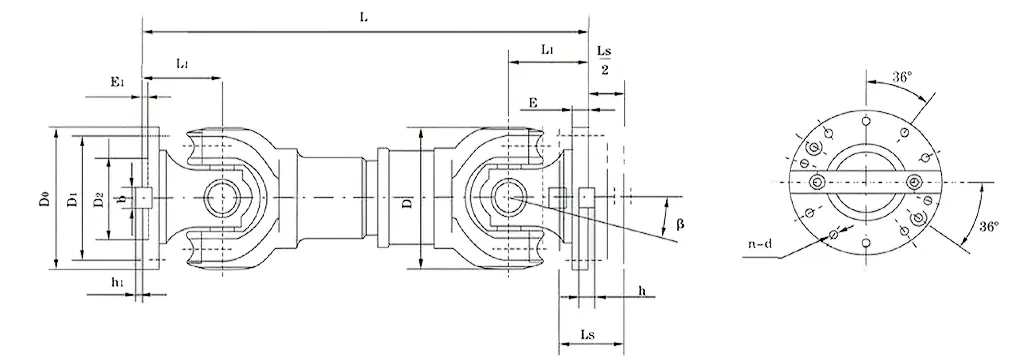

SWP-G coupling dimension drawing

Приложение на продукта

Създаден за тесни места, където се нуждаете едновременно от гъвкавост и мощност. Премества въртящия момент ефективно в пространства без място за обемисти части, дори когато валовете не са идеално подравнени.

Строителна техника

Багерите и товарачите имат тесни пространства, където частите се трият близо една до друга. SWP-G се вписва точно, като поема вибрациите и се справя с постоянно движение.

Селскостопанска техника

Трактори, които орат неравни полета, и комбайни на неравен терен. Регулира се към ъглови несъосности от работа извън пътя, намалявайки износването.

Морски настройки

Тесни двигателни отделения на лодки. Устойчивата на корозия конструкция се справя със солена вода и динамични натоварвания от вълни и задвижване.

Възобновяема енергия

Вятърните турбини и слънчевите тракери се нуждаят от прецизен контрол в ограничени пространства. Висок въртящ момент с малък луфт и ниска поддръжка.

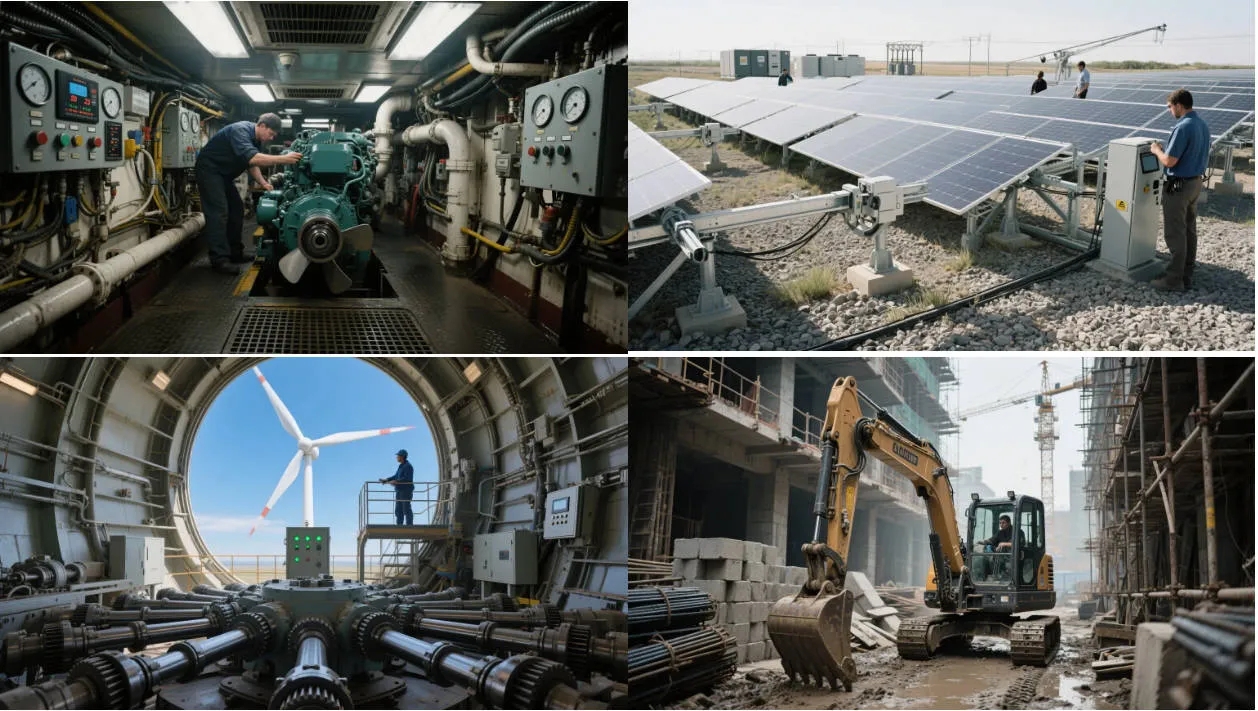

SWP-G coupling applications

Характеристики на продукта

Компактна конструкция, висок въртящ момент, издръжливи материали и устойчивост на корозия — проектирани за продължителна работа в взискателни среди.

Гъвкав елемент с голям въртящ момент

Усъвършенстваните гъвкави елементи се справят с големи ъглови несъответствия без компромис с производителността. Идеален за динамични среди, където валовете се изместват.

Устойчиви материали

Компонентите от високоякостна стомана и бронз са устойчиви на износване и умора при непрекъсната работа. Поглъща ударите, за да поддържа предаването на енергия стабилно.

Бърза инсталация

Връзките с болтове или ключове се закрепват бързо и намаляват времето за поддръжка. Справя се добре с аксиалните движения — без приплъзване или неправилно напасване при разместване на части.

Устойчивост на корозия

Защитните покрития издържат на солена вода и тежки среди. Работи чудесно като морски универсален съединител за системи за задвижване.

SWP-G coupling features

Как работи

Гъвкаво предаване на въртящия момент — мост между валовете, който може да се движи малко, без да прекъсва връзката.

Входящият вал се върти Входящият вал се върти и движи гъвкавия елемент.
Гъвкав елемент се огъва Еластомерните елементи се справят с ъглови, аксиални и радиални измествания без загуба на енергия.
Прехвърляне на въртящ момент към изходящия вал Гъвкавият елемент пренася въртящия момент към изходния вал, като се огъва достатъчно - без резки движения, без внезапно спиране.
Абсорбирани вибрации В морска среда или неравен терен гъвкавият дизайн поглъща вибрации и удари, удължавайки експлоатационния живот.

Отзиви на клиенти

Обратна връзка от инженери и екипи по поддръжката, използващи SWP-G в производството.

⭐⭐⭐⭐⭐

„Труден е, справя се със задачи с висок въртящ момент, без да се изпоти. След месеци работа почти не сме забелязали износване.“

Ли Джиан — старши инженер, Шанхайско индустриално оборудване

⭐⭐⭐⭐⭐

„Сменихме нашите стари, обемисти съединители. Преносът на мощност е плавен и стабилен, а разходите за поддръжка са намалели.“

Емили Уокър — технически директор, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

„Малкият размер пасва на нашите тесни настройки, а гъвкавият дизайн поддържа операциите гладки. По-малко главоболия при поддръжката.“

Андреа Роси — оперативен мениджър, Milan Engineering

⭐⭐⭐⭐⭐

„Дори при тежки натоварвания, производителността остава постоянна. Ефективността на нашата производствена линия сега е значително по-висока.“

Jean-Claude Lefevre — Супервайзер по поддръжката, Lyon Mechanical Works

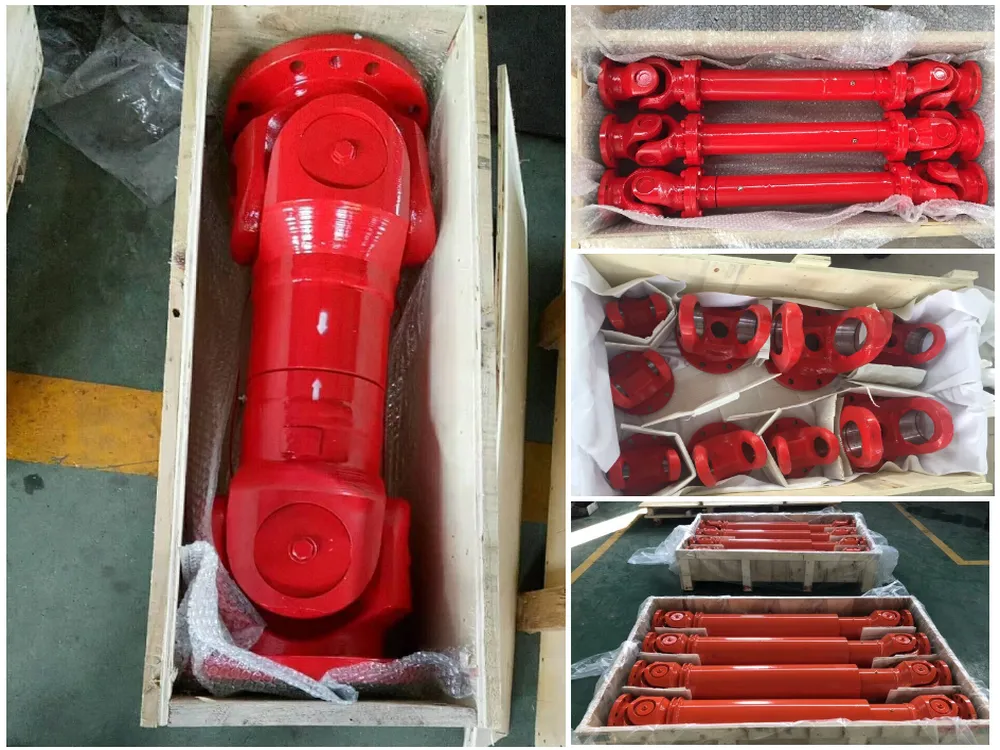

Raydafon universal joint coupling factory

Нуждаете се от съединител SWP-G за вашето оборудване?

Изпратете ни вашия диаметър на въртене, изискване за въртящ момент, монтажна дължина и приложение. Нашият екип ще потвърди правилния модел и ще предостави индивидуално решение.

Изпратете запитване Вижте продуктовата гама
