Какви са разликите между широкоъгълни карданни валове и стандартни карданни валове?

Когато избирате задвижваща линия за селскостопански инструменти, изборът между широкоъгълен силоотводен вал и стандартен силоотводен вал влияе значително на маневреността, ефективността на предаване на мощността и дълготрайността на компонентите. Фундаменталната разлика се крие в техния максимален работен ъгъл: стандартният силоотводен вал обикновено работи безопасно до 25 градуса на шарнир, докато широкоъгълният силоотводен вал (често включващ двоен кардан или технология с постоянна скорост) функционира ефективно при ъгли до 80 градуса. Тази повишена ъглова способност означава, че широкоъгълните модули се отличават в приложения, изискващи тесни завои, като косене около препятствия, работа на хълмист терен или използване на теглени приспособления с къси тегличи. Нашата фабрика вRaydafon Technology Group Co., Limitedразработи и двата варианта, за да отговарят на стандартите ISO 5673 и ASAE S207, но постоянно виждаме, че клиентите подценяват как ъгловите изисквания влияят върху общата цена на притежание. Разбирането на тези разлики предотвратява повреди на задвижването, намалява времето за престой и защитава компонентите на ВОМ на трактора.

Освен грубите ъглови оценки, други критични отличия включват стабилност на предаване на въртящия момент под ъгъл, вибрационни характеристики, интервали на поддръжка и вътрешна конструкция на шарнира. СтандартКарданен вализползва обикновен кардан (универсален шарнир) във всеки край, който създава колебание на скоростта при работа под ъгли над 15 градуса. Тази флуктуация може да причини дръпване на приспособления като ротационни мотофрези. За разлика от това, широкоъгълният силоотводен вал използва дизайн с двоен кардан с центрираща топка, която поддържа почти постоянна скорост, елиминирайки вълните на въртящия момент. За фермери и предприемачи това означава по-плавна работа, намалени ударни натоварвания върху скоростните кутии и възможност за навигация по тесни синори без освобождаване на силоотводния вал. Нашата фабрика е произвела над 200 000 единици със силоотводен вал и нашите полеви данни показват, че преминаването от стандартен към широкоъгълен дизайн намалява ремонтите на задвижващата линия с 47 процента при приложения с висока артикулация.

Съдържание

• 1. Защо максималния работен ъгъл отличава широкоъгълните от стандартните силоотводни валове?
• 2. Как дизайнът на вътрешните съединения влияе върху предаването на въртящия момент и вибрациите?
• 3. Какви са техническите спецификации на нашата серия силоотводни валове?
• 4. Как да изберете между широкоъгълен и стандартен силоотводен вал за вашия инвентар?
• Често задавани въпроси (FAQ)
• Заключение и експертна помощ при подбора

Защо максималният работен ъгъл отличава широкоъгълните от стандартните силоотводни валове?

Най-забележимата разлика между широкоъгълен силоотводен вал и стандартен силоотводен вал е максималният ъгъл на шарнир, който те могат да поддържат без механична повреда или прекомерно износване. Конвенционален стандартен силоотводен вал, оборудван с единични карданни универсални шарнири в двата края, е проектиран да работи непрекъснато при ъгли до 25 градуса, с периодични пикове до 35 градуса. Превишаването на тези граници кара иглените лагери в кръста да изпитат натоварване на ръба, което води до разцепване на каналите и евентуално напречно счупване. За разлика от това, нашият широкоъгълен силоотводен вал използва двойно карданно съединение (две универсални шарнири, свързани с междинен вал и центрираща топка), който може да функционира надеждно при ъгли до 80 градуса, като много модели са оценени за 50 до 75 градуса непрекъсната работа.

Ето как способността за ъгъл се превежда в реални селскостопански сценарии:

• Завъртане на синора:Когато трактор тегли 6-метрова дискова косачка и се завърти на 180 градуса в краищата на полето, ъгълът на силоотводния вал може да скочи до 50 градуса. Стандартният силоотводен вал би се заклещил или прегрел, докато широкоъгълният силоотводен вал следва плавно завоя, без да се освобождава.
• Следващ терен:На хълмисти хълмове прикачното устройство осцилира спрямо трактора. Широкоъгълните съединения поемат комбинираните движения на наклон и отклонение, без да надвишават безопасния ъгъл.
• Късо съединени инструменти:Ремаркетата, балопресите и силажокомбайните с къси тегличи създават по-стръмни ъгли на силоотводния вал поради намаленото разстояние между трактора и инвентара. Нашата фабрика препоръчва широкоъгълен карданен вал за всяко приложение, при което дължината на вала е по-малка от 1,5 метра.
• Операции на предния ВОМ:Предно монтираните косачки често изискват големи ъгли на завиване. Широкоъгълните конструкции са задължителни за приложения с преден силоотводен вал, за да се предотврати повреда на силовата линия по време на завои.

От механична гледна точка ограничението на ъгъла на стандартните силоотводни валове произтича от геометрията на единично карданно съединение. С увеличаване на ъгъла, скоростта на изходния вал се колебае два пъти на оборот (вибрация от втори ред), генерирайки инерционни сили, които натоварват скоростната кутия на приставката. При 25 градуса промяната на скоростта е приблизително 11 процента; при 35 градуса надхвърля 22 процента. Нашият широкоъгълен силоотводен вал намалява тази флуктуация до под 3 процента дори при 50 градуса поради двойния ефект на анулиране на кардана. Тази по-плавна работа удължава живота на u шарнирите, плъзгащите се съединители и лагерите на скоростната кутия. Raydafon проведе тестове за издръжливост, сравнявайки двата типа под циклични ъгли. Стандартният силоотводен вал се повреди след 380 часа редуващи се цикли от 0 до 30 градуса, докато нашият широкоъгълен силоотводен вал надхвърли 1500 часа при цикли от 0 до 55 градуса без повреда. Изборът е ясен за приложения с честа или непрекъсната работа под висок ъгъл.

Освен това нашата фабрика забеляза, че много преждевременни повреди на силоотводния вал не се дължат на претоварване на въртящия момент, а по-скоро на умора, причинена от ъгъл. Фермер, използващ стандартен силоотводен вал на 14-футова косачка с прилеп на неравен терен, може да смени u шарнирите на всеки 200 часа. Преминаването към нашата широкоъгълна серия удължава живота на съединението до над 800 часа, намалявайки разходите за поддръжка и времето за престой по време на сезона на сено. Следователно максималният работен ъгъл не е просто спецификация – той е основният диференциатор, който диктува пригодността за конкретни земеделски практики.

Как вътрешните шарнирни конструкции влияят на предаването на въртящия момент и вибрациите?

Докато външният вид на силоотводния вал може да изглежда подобен, вътрешната шарнирна конструкция фундаментално променя начина, по който въртящият момент се предава под ъгли. Стандартният силоотводен вал използва една карданна връзка във всеки край, състояща се от кръст (паяк) с четири опори, иглени лагери и вилки. Този дизайн работи ефективно при ниски ъгли, но въвежда кинематична неравномерност: ъгловата скорост на изходящия вал не е постоянна спрямо входната, когато работи под ъгъл. Тази флуктуация на скоростта създава торсионна вибрация, която може да доведе до отскачане на приспособленията, генериране на шум и преждевременно износване на компонентите на задвижването. За разлика от това, нашият широкоъгълен силоотводен вал използва двойно карданно съединение (наричано още шарнир с постоянна скорост или CV), който използва два кръста, свързани с центрираща топка и междинни вилки, което отменя вариацията на скоростта и осигурява плавен въртящ момент дори при висока артикулация.

Ключови разлики в дизайна на ставите и тяхното въздействие върху ефективността:

• Размер на кръста и лагера:Нашият широкоъгълен силоотводен вал използва цапфи с по-голям диаметър (обикновено 32 mm срещу 25 mm за стандарт) и повече иглени ролки на чаша, за да се справи с увеличените странични натоварвания, генерирани при големи ъгли. Това намалява контактното напрежение и предотвратява разсоляването.
• Механизъм за центрираща топка:Центриращата топка в шарнира с широк ъгъл поддържа двете половини на кардана подравнени и елиминира необходимостта от плъзгаща се шпонка за приспособяване на ъглово отклонение. Тази топка е от закалена стомана и се движи в намазано гнездо, осигурявайки гладка артикулация до 80 градуса.
• Циркулация на грес:Широкоъгълните конструкции изискват положителен поток на грес към центриращата топка. Нашата фабрика оборудва всеки широкоъгълен силоотводен вал с централизиран фитинг за смазка, който смазва двата кръста и центриращата топка в една помпа, докато стандартните силоотводни валове обикновено имат отделни фитинги за всяко съединение.
• Конфигурация на защитната защита:Поради по-голямата шарнирна обвивка, широкоъгълните валове се нуждаят от конусовидни предпазители, които телескопират без завързване. Нашата фабрика произвежда предпазители с подсилени найлонови сегменти, които позволяват движение под пълен ъгъл, като същевременно поддържат съответствие с безопасността (ISO 13857).

Ефективността на предаване на въртящия момент също се различава. При право центриране (0 градуса) и двата дизайна предават почти 99 процента от входния въртящ момент. Въпреки това, при 30 градуса ефективността на стандартния силоотводен вал пада до приблизително 91 процента поради триене в иглените лагери при ъглово странично натоварване. При 45 градуса много стандартни валове изобщо не могат да работят. Нашият широкоъгълен силоотводен вал поддържа 96 процента ефективност при 45 градуса и 91 процента при 70 градуса. Тази разлика пряко влияе върху разхода на гориво: трактор със 150 к.с., работещ с тежка дискова брана със стандартен вал при 25 градуса, може да изразходва 5 процента повече гориво в сравнение с широкоъгълен вал, предаващ същата мощност с по-малко вътрешно триене.

Вибрацията е друг критичен фактор. Нашата фабрика използва цифров анализатор на вибрации, за да сравнява типовете силоотводни валове, монтирани на тестов стенд. Стандартният силоотводен вал при 25 градуса произвежда скорости на вибрации от 12 mm/s RMS, надхвърляйки границата на ISO 10816 за селскостопански машини (8 mm/s). Широкоъгълният силоотводен вал при 50 градуса произвежда само 4,5 mm/s RMS. Прекомерната вибрация причинява умора на оператора, разхлабва болтовете на инструмента и поврежда хидравличните компоненти. За изпълнители, работещи дълги часове, ергономичното предимство на широкоъгълния силоотводен вал е значително. Raydafon предоставя доклад за вибрациите с всеки продаден широкоъгълен вал, като гарантира, че клиентите могат да проверят безпроблемната работа преди използване на място. Тези вътрешни инженерни различия оправдават високата цена на широкоъгълните дизайни за взискателни приложения.

Какви са техническите спецификации на нашата серия силоотводни валове?

В Raydafon Technology Group Co., Limited, ние произвеждаме три отделни серии силоотводни валове, които отговарят на различни селскостопански приложения: нашата стандартна серия (максимум 25 градуса), нашата широкоъгълна серия (до 75 градуса) и нашата екстремна широкоъгълна CV серия (до 80 градуса с постоянна скорост). Всяка серия се подлага на строги тестове за устойчивост на умора, капацитет на въртящ момент и устойчивост на корозия. По-долу има подробна таблица със спецификации, сравняваща най-популярните ни модели. Всички стойности се основават на стандартите за изпитване ISO 500-3. Нашата фабрика поддържа наличност от тези модели силоотводни валове за бърза доставка по целия свят.

Освен тези базови спецификации, нашата фабрика предлага опции за персонализиране за всички модели силоотводни валове. Клиентите могат да избират профили на хомут (кръгли, квадратни или бързо освобождаващи се), устройства за защита от претоварване (срязващ болт, фрикционен съединител или ограничител на въртящия момент) и специални покрития за корозивни среди (цинково-никелово или електронно покритие). За широкоъгълния силоотводен вал ние също предоставяме допълнителен порт за сензор за скорост за наблюдение на оборотите на силоотводния вал от кабината. Нашият инженерен екип може да изчисли необходимата дължина на силоотводния вал въз основа на геометрията на прикачното устройство – просто осигурете накрайника на силоотводния вал на трактора за входно разстояние на приспособлението и ние ще доставим вал с правилните сгънати и удължени дължини.

Издръжливостта е валидирана чрез полеви тестове. Нашият широкоъгълен силоотводен вал е натрупал над 5000 часа на силажокомбайн в хълмиста местност на Уелс, работейки редовно под ъгли от 50 до 65 градуса. Оригиналните u стави и центриращата топка все още функционираха след три сезона. За разлика от тях конкурентните широкоъгълни валове от други марки се провалиха в рамките на 18 месеца при същото приложение. Raydafon Technology Group Co., Limited приписва тази дълготрайност на нашите топлинно обработени кръстове от легирана стомана (58-62 HRC) и двойни уплътнения, които изключват абразивен прах. Всеки силоотводен вал, доставен от нашата фабрика, включва 2 години неограничена часова гаранция, което отразява нашето доверие в тези технически спецификации.

Как да изберете между широкоъгълен и стандартен силоотводен вал за вашия инвентар?

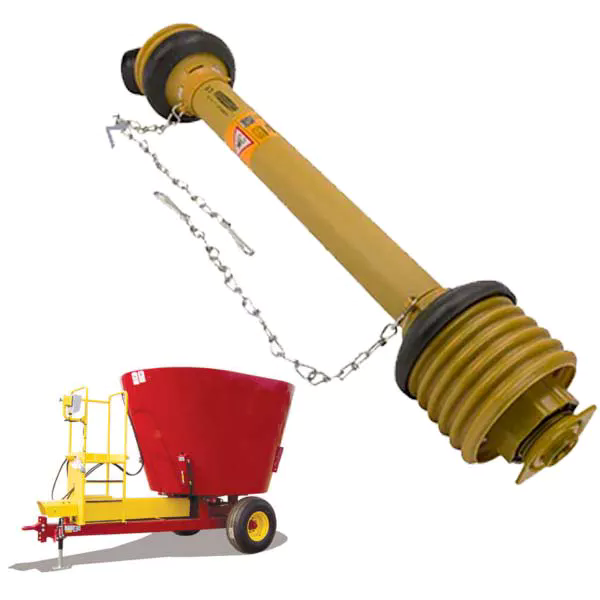

Изборът на грешен тип силоотводен вал е често срещана и скъпа грешка. Нашата фабрика е разработила проста рамка за вземане на решения, базирана на три параметъра: максимален очакван работен ъгъл, тип приспособление и честота на завъртане. Стандартният силоотводен вал е достатъчен за повечето стационарни приспособления като шнекове за зърно, смесители за фураж и помпи, където валът остава почти прав. Въпреки това, за всяко мобилно приспособление, което следва трактора около синорите или над вълнообразен терен, широкоъгълният силоотводен вал често е по-добрата дългосрочна инвестиция. По-долу предоставяме подробно ръководство за избор със специфични критерии и примери от нашите записи за поддръжка на клиенти.

• Стъпка 1: Измерете максималния ъгъл по време на завои.Използвайте дигитален транспортир или ъгломер на карданния вал, когато тракторът е в най-малкия си радиус на завъртане с прикачен инвентар. Ако ъгълът надвишава 25 градуса, имате нужда от широкоъгълен силоотводен вал. За косачки с преден ВОМ ъглите рутинно надвишават 40 градуса, което налага широкоъгълен или CV дизайн.
• Стъпка 2: Анализирайте типа приспособление.Ротационните мотофрези, дисковите брани и косачките са чувствителни към вълни на въртящия момент. Флуктуацията на скоростта на стандартния силоотводен вал на 15 градуса може да създаде видими следи от бъркотене по повърхността на почвата. Нашият широкоъгълен силоотводен вал елиминира този проблем, подобрявайки качеството на посевното легло. За балопреси и опаковъчни машини широкоъгълните валове намаляват трептенето по време на захващане.
• Стъпка 3: Оценете честотата на автомобилния транспорт.Много приспособления се теглят по пътища с откачен силоотводен вал. Въпреки това, ако често се движите между полета със свързан вал, широкоъгълните дизайни понасят комбинацията от завои и неравности по-добре от стандартните валове.
• Стъпка 4: Помислете за вашия клас конски сили.Широкоъгълните силоотводни валове обикновено имат по-голям въртящ момент за същия физически размер, тъй като конструкцията с двоен кардан разпределя натоварването между повече лагери. За трактори над 120 к.с. нашата фабрика препоръчва широкоъгълен силоотводен вал дори за умерени ъгли, тъй като по-високите натоварвания на въртящия момент усилват всякакви вибрации или ефекти от несъосност.

Raydafon Technology Group Co., Limited също така предлага удобен онлайн инструмент за избор (свържете се с нашия екип по продажбите за достъп), който задава пет въпроса за вашия инвентар и връща оптималния модел на силоотводния вал. Например, клиент с 9-футова косачка със задно изхвърляне на трактор със 140 к.с., използвана по склонове и с тесни завои от 50 градуса, беше правилно съчетана с нашия широкоъгълен силоотводен вал RDW 120. След инсталирането той съобщи за „по-плавна работа, по-малко шум от задвижващата линия и край на счупените u стави всеки месец“. Друг клиент, използващ стандартен вал на сгъваем ротационен нож, претърпя три напречни повреди за един сезон; преминаването към нашата широкоъгълна серия елиминира неуспехите за цели две години.

Не пренебрегвайте разходите за преоборудване. Стандартният силоотводен вал може да струва 40 процента по-малко предварително, но ако се повреди преждевременно, разходите за ремонт (включително престой на приспособлението по време на жътва) често надвишават ценовата разлика. Нашата фабрика предоставя калкулатор за обща цена на притежание. За типична смесена ферма от 500 акра, използването на широкоъгълен силоотводен вал на три мобилни приспособления намалява годишната поддръжка на задвижването от $1200 до под $300. Плюс това, по-плавното подаване на мощност намалява разхода на гориво с около 3 до 5 процента на сезон. Изборът не е само до техническа годност – това е до оперативна рентабилност. Свържете се с нашия технически екип в Raydafon Technology Group Co., Limited с подробности за вашето оборудване и ние ще препоръчаме правилния модел на силоотводния вал в рамките на един работен ден.

Често задавани въпроси (FAQ)

Въпрос 1: Мога ли да използвам стандартен карданен вал временно на приспособление, което се нуждае от широкоъгълен карданен вал?

Отговор: Не се препоръчва временна употреба. Работата на стандартен силоотводен вал над 25 градуса причинява незабавно напрежение върху универсалните шарнирни кръстове и иглените лагери. Дори няколко часа подобна работа може да предизвика микроскопично разцепване на цапфите. След като започне разцепването, съединението ще се повреди прогресивно, често катастрофално, в рамките на 50 часа. Цената на нов силоотводен вал е много по-малка от потенциалната повреда на силоотводния вал на трактора или скоростната кутия на инвентара, когато валът се счупи. Нашата фабрика категорично не препоръчва тази практика. Ако трябва да работите, преди да пристигне широкоъгълен вал, намалете радиуса на завиване и избягвайте наклони. Въпреки това, за безопасност и надеждност, винаги съобразявайте типа на силоотводния вал с изискванията за шарнирно съединение на приспособлението.

Въпрос 2: Как центриращата топка в широкоъгълен силоотводен вал влияе върху честотата на поддръжка?

Отговор: Центриращата топка изисква периодично гресиране, но всъщност намалява цялостната поддръжка в сравнение със стандартен силоотводен вал, работещ при умерени ъгли. При стандартен карданен вал, работещ при 20 до 25 градуса, иглените лагери се износват бързо и се нуждаят от повторно смазване на всеки 8 часа. Нашият широкоъгълен силоотводен вал използва централизирана система за смазване, която смазва центриращата топка и двете кръстовини едновременно, с препоръчителни интервали от всеки 20 часа за тежка употреба и 40 часа за лека работа. Самата топка е изработена от закалена лагерна стомана (62 HRC) и полирана до огледално покритие, издържаща хиляди часове, ако се поддържа смазана. Нашата фабрика препоръчва използването на литиева комплексна грес NLGI #2 с EP добавки. Пренебрегването на центриращата топка води до назъбване и вибрации, но правилната поддръжка прави широкоъгълния дизайн по-надежден в дългосрочен план.

Въпрос 3: Широкоъгълните силоотводни валове по-тежки и по-трудни ли са за инсталиране?

Отговор: Да, широкоъгълните силоотводни валове обикновено са с 30 до 50 процента по-тежки от еквивалентните стандартни силоотводни валове поради по-големите напречни сечения, двойната конфигурация на шарнирите и подсилените предпазители. Например стандартен вал от 1,5 метра тежи приблизително 14 кг, докато нашият широкоъгълен модел със същия въртящ момент тежи 21 кг. Това увеличено тегло може да направи инсталацията работа от двама души, особено при по-големи приспособления. Нашата фабрика обаче предоставя стойка за опора на вилка и адаптер за хидравличен повдигач за улесняване на монтажа. Въпреки допълнителното тегло, ползите от намалените вибрации и по-дългия живот на ставите далеч надвишават първоначалната трудност при боравене. За изключително тежки широкоъгълни валове (над 25 кг) препоръчваме да използвате монтиран на трактор подемник за безопасен монтаж.

Въпрос 4: Какво ще се случи, ако превиша максималния ъгъл на стандартен силоотводен вал?

Отговор: Превишаването на максималния ъгъл на стандартен силоотводен вал задейства каскада от повреди. Първо, универсалните шарнирни игли изпитват ръбово натоварване, смачкване на смазочния филм и причиняване на контакт метал с метал. В рамките на минути иглите прегряват и могат да се заварят към цапфата. Тогава кръстът се счупва или ушите на ярема се раздалечават. Карданният вал може да се отдели от машината, разклащайки се опасно. В много случаи повреденото съединение блокира, срязвайки срязващия болт или разрушавайки входящия вал на приспособлението. Нашата фабрика е документирала инциденти на място, при които завъртане на 35 градуса със стандартен вал е довело до пълна повреда на задвижващата линия и $4000 разходи за ремонт. За да предотвратите това, винаги спазвайте номиналния ъгъл и надстройте до широкоъгълен силоотводен вал, когато работата ви често надвишава 25 градуса.

Въпрос 5: Как да измеря необходимата дължина на силоотводния вал за широкоъгълно приложение?

Отговор: За широкоъгълен силоотводен вал, измерването на дължината е още по-критично, тъй като валът телескопира повече по време на шарнир. Следвайте тази процедура от нашата фабрика: С трактора и прикачното приспособление на равна земя при очаквания работен ъгъл (напр. позиция на завъртане), измерете разстоянието между челната страна на силоотводния вал на трактора и лицевата страна на входящия вал на приспособлението. След това добавете 50 мм за разстояние. Минималната сгъната дължина на вашия силоотводен вал трябва да бъде по-малка от най-късото постигнато разстояние (напр., когато приспособлението е повдигнато), а максималната разтегната дължина трябва да бъде по-голямо от най-дългото разстояние (прикачен механизъм спуснат или под краен ъгъл). Нашият технически екип в Raydafon Technology Group Co., Limited предоставя безплатна проверка на дължината, ако изпратите снимка на конфигурацията на вашето приспособление. Никога не предполагайте; силоотводен вал с неправилен размер може да падне или да се отдели, и двете опасни ситуации.

Заключение: Съобразете своя силоотводен вал с вашето приложение за максимална производителност

Разликите между широкоъгълните карданни валове и стандартните карданни валове се простират далеч отвъд ценовите етикети. Капацитетът на работен ъгъл, конструкцията на вътрешното съединение, плавността на въртящия момент, контролът на вибрациите и изискванията за поддръжка варират значително. За фермери и предприемачи, работещи на хълмисти терени, правещи тесни завои на синорите или използващи къси съединени приспособления, широкоъгълният силоотводен вал не е лукс – това е необходимост, която предотвратява повреди, подобрява комфорта на оператора и предпазва скъпите машини. В Raydafon Technology Group Co., Limited, ние произвеждаме и двата вида по най-високите стандарти ISO, но нашият инженерен опит постоянно показва, че широкоъгълните дизайни осигуряват по-ниска обща цена на притежание в мобилни приложения.

Спрете да гадаете кой карданен вал отговаря на вашите нужди. Свържете се с нашата фабрика днес за персонализирана консултация за избор. Посочете вашия модел трактор, тип приспособление и типични работни ъгли и ние ще изпратим спецификационен лист с точния модел, номинален въртящ момент и необходимата дължина. Всички силоотводни валове на Raydafon се предлагат с 2 години гаранция, доживотна техническа поддръжка и доставка на следващия ден за складирани размери.Поискайте своята оферта сега от Raydafon Technology Group Co., Limitedи изпитайте надеждността на специално създадените задвижващи линии. Надстройте до широкоъгълен силоотводен вал и елиминирайте повредите на задвижващата линия от следващата си жътва.
