Какво влияе на товароносимостта на конусните зъбни колела?

Конусните зъбни колела играят критична роля в предаването на движение и въртящ момент между пресичащи се валове, особено в тежкотоварни индустриални системи като автомобилни задвижвания, минно оборудване, морско задвижване, роботика и автоматизирани машини. Когато инженерите оценяват производителността, винаги възниква един основен въпрос: Какво влияе на товароносимостта на конусните зъбни колела? Отговорът се крие в комбинация от наука за материалите, геометрия на зъбни колела, топлинна обработка, повърхностна обработка, смазване и стандарти за прецизно производство. Товароносимостта никога не се определя от един параметър. Това е резултат от цялостен инженерен баланс.

В Raydafon Technology Group Co., Limited, ние проектираме и произвеждаме системи с прецизни зъбни колела за взискателни приложения, където стабилността на въртящия момент, устойчивостта на умора и дългият експлоатационен живот не подлежат на обсъждане. Нашият инженерен екип разбира, че товароносимостта директно определя надеждността, оперативната безопасност и общите разходи за жизнения цикъл. Чрез контролирани производствени процеси в нашата фабрика, усъвършенствани системи за проверка и оптимизиран дизайн на геометрията на зъбите, ние гарантираме, че всяко прецизно зъбно колело отговаря на международните стандарти за здравина и издръжливост. Тази статия предоставя задълбочено техническо обяснение на факторите, които влияятконусни зъбни колелакапацитет на натоварване и как професионалното производство гарантира постоянна производителност.

Съдържание

• Каква роля играят изборът на материал и термичната обработка в товароносимостта?
• Как геометрията на зъбното колело влияе върху разпределението на натоварването на конусните зъбни колела?
• Защо прецизността на производството определя производителността на натоварването в реалния свят?
• Резюме
• ЧЗВ

Каква роля играят изборът на материал и термичната обработка в товароносимостта?

Изборът на материал е в основата на товароносимостта на конусните зъбни колела. Механичната якост, профилът на твърдост, устойчивостта на умора и якостта на удар на зъбното колело се определят основно от неговия основен материал и последващата топлинна обработка. Без подходящо инженерство на материалите, дори и най-точната геометрия на зъбното колело не може да издържи на висок въртящ момент или циклично напрежение.

1. Общи материали за конусни зъбни колела с голямо натоварване

В нашата фабрика ние обикновено произвеждамеПрецизна екипировкапродукти, използващи следните легирани стомани:

• 20CrMnTi за карбуризирани зъбни колела, изискващи висока повърхностна твърдост
• 42CrMo за предаване на среден до висок въртящ момент
• 18CrNiMo7-6 за тежки индустриални и минни приложения
• Варианти от неръждаема сплав за корозивни среди

Всеки материал осигурява различен баланс между здравината на сърцевината и повърхностната твърдост. Например:

2. Процеси на топлинна обработка, които подобряват капацитета на натоварване

Топлинната обработка пряко влияе върху якостта на умора при огъване и контактната якост на повърхността. Основните процеси, използвани в нашата фабрика, включват:

• Карбуризиране за увеличаване на повърхностното съдържание на въглерод
• Закаляване за подобряване на твърдостта
• Закаляване за намаляване на чупливостта
• Азотиране за устойчивост на износване
• Индукционно закаляване за локализирано укрепване

Карбуризираните зъбни колела създават твърд външен слой, устойчив на питинг, като същевременно поддържат здрава сърцевина, способна да абсорбира ударни натоварвания. Този дизайн с двойна структура значително увеличава товароносимостта. Raydafon Technology Group Co., Limited внимателно контролира дълбочината на карбуризиране, обикновено между 0,8 mm и 1,5 mm в зависимост от размера на модула.

3. Стандарти за якост на умора и натоварване

Товароносимостта на конусните зъбни колела се изчислява съгласно стандартите ISO и AGMA. Разглеждат се два основни режима на повреда:

• Умора на огъване в корена на зъба
• Разрушаване на контактната умора на фланга на зъба

Неправилният избор на материал намалява и двете стойности на съпротивлението. Нашите решения за прецизни зъбни колела се подлагат на металографска проверка и тестване за твърдост, за да се провери структурната консистенция преди изпращане. В крайна сметка, материалът и термичната обработка определят теоретичния максимален въртящ момент, който може да носи една предавка. Без правилна металургия, подобренията в геометрията и смазването не могат да компенсират слабите структурни основи.

Как геометрията на зъбното колело влияе върху разпределението на натоварването на конусните зъбни колела?

Докато материалът осигурява здравина, геометрията определя как се използва тази сила. Лошото разпределение на натоварването върху зъбните повърхности драстично намалява реалния капацитет на натоварване. Дори стоманата с висока якост се поврежда преждевременно, ако концентрацията на напрежение е прекомерна.

1. Ключови геометрични параметри

Следните параметри влияят върху товароносимостта на конусната предавка:

• Модул
• Брой зъби
• Ъгъл на натиск
• Спирален ъгъл
• Ширина на лицето
• Модификация на профила на зъбите

По-големият модул увеличава дебелината на зъбите, подобрявайки якостта на огъване. По-широката лицева ширина разпределя натоварването върху по-голяма контактна площ. Тези корекции обаче трябва да съответстват на ограниченията на дизайна на системата.

2. Спирални скосени срещу прави скосени зъбни колела

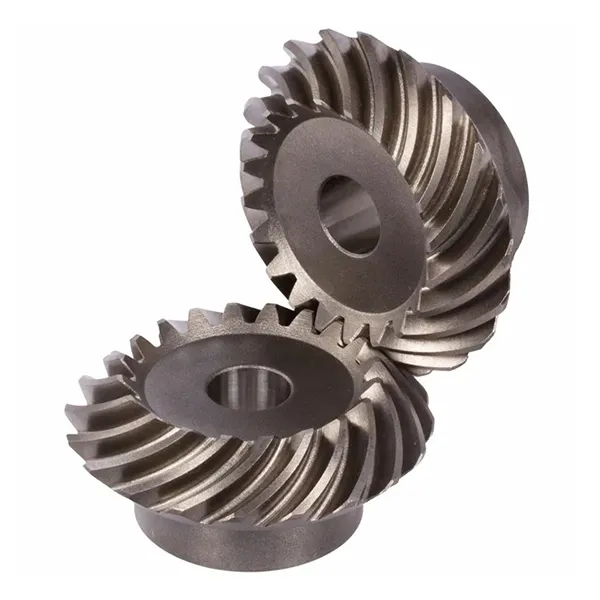

Спиралните конусни зъбни колела обикновено предлагат по-голяма товароносимост в сравнение с правите конусни зъбни колела поради постепенно зацепване на зъбите. Това намалява ударното натоварване и шума.Raydafon Technology Group Co., Limitedе специализирана в производството на спирални прецизни зъбни колела за системи с висок въртящ момент.

3. Заредете оптимизацията на модела на контакта

Правилните модели на контакт на зъбите предотвратяват локализирано претоварване. Нашата фабрика използва софтуер за анализ на контакта на предавките, за да симулира:

• Грешка при предаване
• Разпределение на натоварването при въртящ момент
• Въздействие на термичното разширение
• Ефекти от деформация на вала

Модификациите на микрогеометрията, като корониране и корекция на оловото, помагат за балансиране на контактното напрежение. Това директно подобрява експлоатационния капацитет на натоварване чрез предотвратяване на преждевременно питинг.

4. Технически параметри на нашите конусни прецизни зъбни колела

Чрез оптимизиране на геометрията ние гарантираме, че всяко прецизно зъбно колело работи в рамките на безопасни граници на напрежение дори при пиков въртящ момент.

Защо прецизността на производството определя производителността на натоварването в реалния свят?

Теоретичната товароносимост на конусната предавка може да бъде постигната само ако прецизността на производството е строго контролирана. Отклоненията в профила на зъбите, грешката на стъпката, биенето или повърхностното покритие намаляват значително действителния капацитет на натоварване.

1. Точност на обработка

Високата товароносимост изисква строг контрол на толеранса. Нашата фабрика използва:

• CNC спирални зъбонарезни машини
• Петосни обработващи центри
• Зъбошлифовъчни машини
• Системи за проверка на CMM

Raydafon поддържа строг контрол на толеранса на размерите, за да осигури постоянна геометрия на зъбите в партидите.

2. Повърхностна обработка и шлайфане

Земните зъбни колела показват по-ниско триене и по-добро разпределение на контакта. Прецизното смилане подобрява:

• Стабилност на контактното съотношение
• Намаляване на шума
• Образуване на смазващ филм
• Живот на умора

Ето защо нашите решения за прецизни зъбни колела за високоскоростни приложения са изцяло шлифовани, а не само фрезовани.

3. Проверка и тестване на качеството

Валидирането на ефективността на натоварването включва:

• Тестване на модела на контакт на зъбите
• Измерване на твърдост
• Проверка с магнитни частици
• Динамично балансиране

Raydafon Technology Group Co., Limited прилага многоетапна проверка преди изпращане. Това гарантира, че изчисленията на товароносимостта се превръщат в реална експлоатационна издръжливост. Производствената прецизност преодолява пропастта между дизайна и производителността на място. Дори висококачествените материали не могат да компенсират лошото качество на обработка.

Резюме

Какво влияе на товароносимостта на конусните зъбни колела? Отговорът се крие в комбинация от здравина на материала, оптимизирана геометрия, контролирана топлинна обработка, повърхностна обработка и стриктна производствена прецизност. Всеки фактор допринася за устойчивостта на умора при огъване и издръжливостта на контакт с повърхността. В Raydafon Technology Group Co., Limited, ние интегрираме металургичен опит, усъвършенствана технология за машинна обработка и строги стандарти за инспекция, за да произведем високопроизводителни системи за прецизни зъбни колела, пригодени за индустриалните изисквания.

Ако оценявате доставчици на зъбни колела за приложения с висок въртящ момент, нашият инженерен екип е готов да подкрепи вашия проект с технически консултации и персонализирано производство.Свържете се с Raydafon Technology Group Co., Limitedднес, за да обсъдим вашите изисквания и да получим подробна оферта.

ЧЗВ

Въпрос 1: Какво влияе най-много на товароносимостта на конусните зъбни колела в индустриалните приложения?
Якостта на материала и качеството на термичната обработка обикновено имат най-голямо влияние, тъй като те определят умората при огъване и съпротивлението на повърхностния контакт. Въпреки това, геометрията и прецизността на обработката трябва да съответстват на свойствата на материала, за да се постигне пълно натоварване.

Въпрос 2: Как топлинната обработка подобрява товароносимостта на конусните зъбни колела?
Топлинната обработка увеличава твърдостта на повърхността, като същевременно поддържа здрава сърцевина. Тази двойна структура предотвратява счупване на корена на зъба и повърхностни питинги при повтарящи се цикли на въртящ момент.

Въпрос 3: Влияе ли степента на точност на предавката върху капацитета на натоварване?
да По-високата точност намалява концентрацията на напрежението и неравномерното разпределение на натоварването. Това позволява на предавката да работи безопасно по-близо до теоретичната си граница на натоварване без преждевременно износване.

В4: Защо спиралните конусни зъбни колела са предпочитани за системи с голямо натоварване?
Спиралните конусни зъбни колела се включват постепенно и разпределят силата по-равномерно по повърхността на зъбите. Това намалява напрежението при удар и увеличава ефективния капацитет на натоварване в сравнение с правите конусни зъбни колела.

Q5: Могат ли условията на смазване да повлияят на товароносимостта на конусните зъбни колела?
Правилното смазване предотвратява контакта метал с метал и намалява умората на повърхността. Неадекватното смазване увеличава триенето и топлината, намалява ефективния капацитет на натоварване и скъсява експлоатационния живот.
