Какви са ключовите характеристики на високо прецизно зъбно колело?

В съвременното машиностроене високопрецизните зъбни колела са невъзпятите герои, които позволяват всичко - от автомобилни трансмисии и промишлени роботи до авиационни задвижващи механизми и високоскоростни турбомашини. Но какво точно отличава високотопрецизна предавкаот стандартна предавка? Ключовите характеристики не са само тесни толеранси на размерите; те обхващат холистичен набор от параметри, които определят производителността, издръжливостта и ефективността на оборудването. Те включват точност на зъбите на зъбното колело (профил, спирала и стъпка), качество на повърхността, концентричност, състав на материала, термична обработка и шумови характеристики. В Raydafon Technology Group Co., Limited, нашата фабрика произвежда прецизни съоръжения от висок клас повече от две десетилетия и ние разработихме цялостна рамка за качество, която гарантира, че нашите съоръжения отговарят на най-взискателните международни стандарти, включително ISO 1328 и AGMA 2000. Тази статия предоставя задълбочено техническо гмуркане в основните характеристики, които определят високо прецизно зъбно колело, обяснявайки защо всеки атрибут има значение и как са те измерено.

Но прецизността не е просто да срещнеш набор от числа; става въпрос за осигуряване на предвидима производителност при реални работни условия. Високопрецизната предавка трябва да поддържа своята точност при различни натоварвания, температури и скорости, като същевременно минимизира шума, вибрациите и износването. Това изисква внимателно внимание към избора на материал, производствените процеси (фрезоване, оформяне, шлайфане и прилепване) и инспекция за контрол на качеството с помощта на усъвършенствано метрологично оборудване като центрове за измерване на зъбни колела и машини за измерване на координати. Освен това високопрецизните зъбни колела се характеризират със способността си да постигат висока степен на конюгиране, осигурявайки плавно и равномерно предаване на мощността с минимална хлабина. В това изчерпателно ръководство ще разбием всяка ключова характеристика, ще предоставим подробни технически спецификации и ще споделим най-добрите практики за избор и поддръжка от богатия опит на нашата фабрика. Независимо дали сте инженер-конструктор, специалист по снабдяване или мениджър по поддръжката, тази статия ще ви даде знания за оценка и избор на високопрецизни зъбни колела с увереност.

Съдържание

• 1. Защо точността на зъбите на зъбното колело е най-критичната характеристика?
• 2. Как качеството на покритието на повърхността влияе върху работата на зъбното колело?
• 3. Каква роля играят материалът и топлинната обработка в прецизността на зъбното колело?
• 4. Какви са ключовите технически спецификации на нашето прецизно оборудване?
• Често задавани въпроси (FAQ)
• Заключение и консултация за избор на предавка

Защо точността на зъбите на зъбното колело е най-критичната характеристика?

Точността на зъбите на зъбното колело е крайъгълният камък на високата прецизност на зъбното колело. Той обхваща три взаимосвързани компонента: точност на профила (формата на ръба на зъба), точност на спиралата (подравняването на зъба по оста на зъбното колело) и точност на стъпката (разстоянието между съседните зъби). Тези параметри определят колко плавно се зацепва зъбното колело със свързващото си зъбно колело, колко равномерно е разпределено натоварването по повърхността на зъбите и колко луфт и вибрации се генерират по време на работа. При високо прецизно зъбно колело, тези точности обикновено се поддържат в строги допуски - често в рамките на ISO 1328 клас 5 или по-добър, което означава отклонения в профила от по-малко от 5 микрометра за зъбни колела с диаметър до 200 mm. Нашата фабрика в Raydafon е инвестирала в машини за шлифоване на зъбни колела от висок клас от компании като Reishauer и Kapp, което ни позволява да постигнем постоянна точност на зъбите в тези граници.

Ключови аспекти на точността на зъбите на зъбното колело и тяхното значение:

• Точност на профила (еволвентна форма):Профилът на зъба трябва да съответства точно на теоретичната еволвентна крива, за да се осигури постоянно съотношение на скоростта и да се минимизира триенето при плъзгане. Грешките в профила причиняват неравномерно разпределение на натоварването, което води до локално високо напрежение и преждевременно износване на зъбите. Нашите прецизни зъбни колела се проверяват с помощта на център за измерване на зъбни колела (GMC), който оценява отклонението на профила (f fα) и общата грешка на профила (Fα) в съответствие с DIN 3962.
• Точност на спиралата (напредване и подравняване):Ъгълът на спиралата трябва да е постоянен по цялата ширина на зъбното колело. Грешките на спиралата причиняват натоварването да се концентрира в единия край на зъба, което води до натоварване на ръба, питинг и ранна повреда. Нашият производствен процес използва CNC шлайфане с непрекъснат контрол на пътя за постигане на отклонения на спиралата (f fβ) от по-малко от 3 микрометра.
• Точност на стъпката (разстояние между зъбите):Еднаквото разстояние на стъпката гарантира, че предавката се върти плавно без циклични промени в ъгловата скорост. Грешките във височината могат да причинят грешка при предаване, водеща до шум и вибрации. Нашият процес на инспекция измерва единичното отклонение на стъпката (f pt) и общата натрупана грешка на стъпката (F p), за да гарантира, че попадат в спецификациите на клас 12 на AGMA.
• Изтичане и концентричност:Оста на зъбното колело трябва да е точно концентрична с неговия кръг на стъпка. Изтичането кара предавката да се клати, докато се върти, предизвиквайки периодични ударни натоварвания и намалявайки ефективния живот на предавката и лагерите. Нашата прецизна предавка е балансирана според ISO 1940 клас G2.5, осигурявайки минимално биене.

За да илюстрирате важността на точността на зъбите, помислете за скоростна кутия в индустриален робот, където прецизното позициониране е критично. Предавка с отклонение на профила от 10 микрометра може да причини грешка в позицията от няколко дъгови секунди, която се натрупва в множество степени на предавка и влияе върху повторяемостта на робота. Чрез използването на нашето прецизно зъбно колело с отклонения на профила под 4 микрометра, производителите на роботи могат да постигнат точност на позициониране от +/- 0,01 градуса, позволявайки задачи за сглобяване с висока точност. По същия начин, в автомобилните трансмисии, подобрената точност на зъбите намалява шума от хленчене на предавките и повишава ефективността на преноса на въртящия момент, допринасяйки за по-добра икономия на гориво и по-тиха среда в кабината.

Нашата фабрика използва строга система за статистически контрол на процеса (SPC) за наблюдение на точността на зъбите по време на производството. Всяко зъбно колело се проверява в център за измерване на зъбни колела Klingelnberg P 65, който предоставя изчерпателен доклад за всички съответни параметри на точност. Поддържаме база данни с над 10 000 записа за проверка на зъбни колела, което ни позволява непрекъснато да оптимизираме нашите процеси на смилане и да поддържаме последователност. За клиенти, които изискват най-високи нива на точност (ISO клас 3 или 4), ние предлагаме прилепване и суперфиниш като допълнителна услуга, която може да намали грапавостта на повърхността до Ra 0,1 микрометра, като същевременно допълнително подобрява точността на профила. Това внимание към точността на зъбците на зъбното колело е това, което отличава нашите Precision Gear от стандартните опции.

Как качеството на покритието на повърхността влияе върху работата на зъбното колело?

Повърхностното покритие често е пренебрегвана характеристика, но оказва дълбоко влияние върху производителността, живота и ефективността на високопрецизната предавка. Текстурата на повърхността на страните на зъбите влияе върху триенето, износването, задържането на смазочния филм и образуването на микропитинг и пукнатини от умора. При зъбно колело с висока прецизност, повърхностното покритие обикновено се определя като параметър за грапавост на повърхността (Ra, Rz или Rq) и се постига чрез процеси като шлайфане, хонинговане и суперфиниширане. Нашата фабрика постига средна грапавост на повърхността (Ra) от 0,2 до 0,4 микрометра на нашите прецизни зъбни колела, което е значително по-гладко от 0,8 до 1,2 микрометра, типични за конвенционалните зъбни колела. Тази гладкост намалява триенето с до 30 процента, подобрява задържането на смазване и понижава работната температура на скоростната кутия.

Ключови ефекти от повърхностното покритие върху производителността на предавката:

• Триене и ефективност:По-гладка повърхност намалява коефициента на триене между зацепващите зъби, намалявайки загубите на мощност поради плъзгащ контакт. Това е особено важно при високоскоростни предавки, където загубите от триене могат да представляват значителна част от общата загуба на мощност. Нашата прецизна предавка с Ra 0,2 микрометра демонстрира намаление на триенето с 25-35 процента в сравнение със зъбни колела с Ra 0,8 микрометра.
• Устойчивост на износване:Гладките повърхности имат по-малко неравности (микроскопични върхове), които могат да се отчупят и да действат като абразивни частици, причинявайки износване на три тела. В допълнение, по-гладка повърхност задържа по-добре смазочния филм, предотвратявайки контакта метал с метал и удължавайки живота на предавката. В нашите ускорени тестове за износване, нашата прецизна предавка показа 50 процента по-малко загуба на тегло от стандартните предавки след 10 милиона цикъла.
• Товароносимост:Повърхностното покритие влияе върху дебелината на масления филм при еластохидродинамично (EHL) смазване. По-гладка повърхност позволява да се образува по-дебел филм, увеличавайки капацитета за носене на натоварване на контакта на зъбите на зъбното колело. Това се определя количествено чрез съотношението ламбда (λ), където по-висока стойност показва по-добро разделяне на повърхностите. Нашата прецизна предавка постига съотношение λ от 2,0 или по-високо, в сравнение с 1,2 за конвенционалните предавки.
• Шум и вибрации:Грапавостта на повърхността генерира сили на възбуждане по време на зацепване, което може да допринесе за хленчене на зъбни колела и тракащ шум. Чрез намаляване на грапавостта на повърхността, ние намаляваме амплитудата на тези възбуждащи сили, което води до по-тиха работа. При тест с идентични скоростни кутии нашата прецизна предавка произведе ниво на шум с 8 dB по-ниско от стандартна предавка при 3000 об./мин.

Практически пример от индустрията за вятърни турбини подчертава важността на повърхностното покритие. Предавателните кутии на вятърните турбини работят при висок въртящ момент и са подложени на променливи натоварвания, което ги прави податливи на микропитинг, който се инициира при повърхностни несъвършенства. Основен производител на вятърни турбини премина към нашето прецизно зъбно колело със суперзавършена повърхност (Ra 0,15 микрометра) и наблюдава 60 процента намаление на микропитинга след две години работа, ефективно удвоявайки интервала за основен ремонт на скоростната кутия от 5 на 10 години. Това показва, че инвестирането в превъзходно покритие на повърхността може да доведе до значителни оперативни спестявания.

Нашата фабрика вRaydafon Technology Group Co., Limitedизползва комбинация от шлифоване и мощно хонинговане за постигане на желаното покритие на повърхността. Процесът на мощно хонинговане използва стъкловидно шлифовъчно колело с прецизен контрол на скоростта на подаване и осцилацията, създавайки модел на кръстосани щрихи, който е оптимален за задържане на смазка. Ние също така предлагаме процес на микропилинг за приложения, изискващи висока устойчивост на разцепване, който създава компресивен слой от остатъчно напрежение върху повърхността на зъба, като същевременно поддържа гладко покритие. Нашата метрологична лаборатория е оборудвана с интерферометър за бяла светлина, който измерва грапавостта на повърхността с нанометрова разделителна способност, гарантирайки, че всяко Precision Gear отговаря на определените стандарти за качество на повърхността. Този ангажимент за качество на повърхността е друг ключов фактор, който отличава нашата прецизна предавка от стандартните търговски предавки.

Каква роля играят материалът и топлинната обработка в прецизността на зъбното колело?

Изборът на материал и процесът на термична обработка са основополагащи за постигане и поддържане на прецизността на високо прецизно зъбно колело. Дори и най-прецизната машинна обработка ще доведе до загуба на прецизност на зъбно колело, ако материалът се деформира по време на топлинна обработка или ако материалът няма необходимата якост на умора и устойчивост на износване. Високопрецизните зъбни колела обикновено се произвеждат от легирани стомани като 20CrMnTi, 18CrNiMo7-6 или AISI 8620, които осигуряват добър баланс на закаляване, издръжливост и обработваемост. Процесът на термична обработка - обикновено карбуризиране, закаляване и темпериране - се контролира внимателно, за да се постигне твърд корпус (58-62 HRC) за устойчивост на износване, като същевременно се поддържа здрава сърцевина (30-35 HRC) за поглъщане на удари. В Raydafon Technology Group Co., Limited нашата фабрика е разработила патентован процес на топлинна обработка, който минимизира изкривяването до по-малко от 5 микрометра, като гарантира, че прецизността на зъбното колело се запазва след втвърдяване.

Основни характеристики на материала и термичната обработка на нашата прецизна екипировка:

• Дълбочина на корпуса и профил на твърдост:Ефективната дълбочина на кутията (ECD) за нашите прецизни зъбни колела обикновено е 0,8-1,2 mm за зъбни колела до модул 5, с повърхностна твърдост от 58-62 HRC. Градиентът на твърдост се контролира внимателно, за да се осигури плавен преход от кутията към сърцевината, предотвратявайки натрошаване или напукване на повърхностния слой.
• Сила и издръжливост на сърцевината:Материалът на сърцевината трябва да има достатъчна якост, за да издържи на ударни натоварвания, без да се счупи. Нашата твърдост на сърцевината се поддържа на 30-35 HRC, осигурявайки добра комбинация от здравина и пластичност. Якостта на опън на сърцевината обикновено е 900-1100 MPa, което позволява на предавката да издържа на претоварвания без катастрофална повреда.
• Размер на зърното и микроструктура:Фината, хомогенна зърнеста структура е от съществено значение за постоянните свойства на материала и предвидимата реакция при термична обработка. Нашата стомана се доставя от сертифицирани мелници със строг контрол на размера на зърното (ASTM 8 или по-фин). Крайната микроструктура след термична обработка е темпериран мартензит с малък процент задържан аустенит (по-малко от 5 процента), осигуряващ висока якост на умора и стабилност.
• Контрол на изкривяването:Термичната обработка неизбежно причинява известно изкривяване, което може да повлияе на точността на предавката. Нашата фабрика използва комбинация от закаляване при пресоване, закаляване на приспособлението и твърдо струговане, за да компенсира това изкривяване. Ние също така извършваме операция по изправяне на зъбни колела, за да осигурим концентричност в рамките на 0,01 mm.

Казус от аерокосмическия сектор илюстрира влиянието на материалната и термичната обработка върху прецизността на предавките. Производител на системи за задвижване на самолети изискваше предавки, които можеха да работят при 150°C с висока надеждност. Стандартните карбуризирани зъбни колела претърпяха загуба на прецизност поради промени в размерите, причинени от темпериране при повишени температури. Ние разработихме процес на вакуумна термична обработка за нашата прецизна предавка, който включва многократен цикъл на темпериране за стабилизиране на задържания аустенит, гарантирайки, че предавката запазва своята точност дори след 1000 часа работа при 150°C. Това решение позволи на клиента да постигне необходимия експлоатационен живот без компромис с производителността.

Нашата фабрика използва цялостна програма за контрол на качеството на материалите и термичната обработка. Всяка партида стомана се тества за химичен състав с помощта на оптичен емисионен спектрометър и ние извършваме тестове за крайно закаляване на Jominy, за да проверим закаляването. По време на термичната обработка ние използваме термодвойки, прикрепени към зъбното колело, за да наблюдаваме температурния профил в реално време, като гарантираме, че зъбното колело се нагрява и охлажда с правилната скорост. След термична обработка, ние извършваме тест за твърдост на всяко зъбно колело с помощта на тестер Rockwell и вземаме едно зъбно колело от всяка партида за микроструктурно изследване. Този прецизен подход към обработката на материала и топлинната обработка гарантира, че нашите прецизни съоръжения не само отговарят на определената твърдост и здравина, но също така запазват своята прецизност през целия си експлоатационен живот. За клиенти със специфични изисквания можем да предоставим и специализирани покрития като DLC (диамантеноподобен въглерод) или азотиране за допълнително подобряване на повърхностната твърдост и намаляване на триенето.

Какви са ключовите технически спецификации на нашата прецизна екипировка?

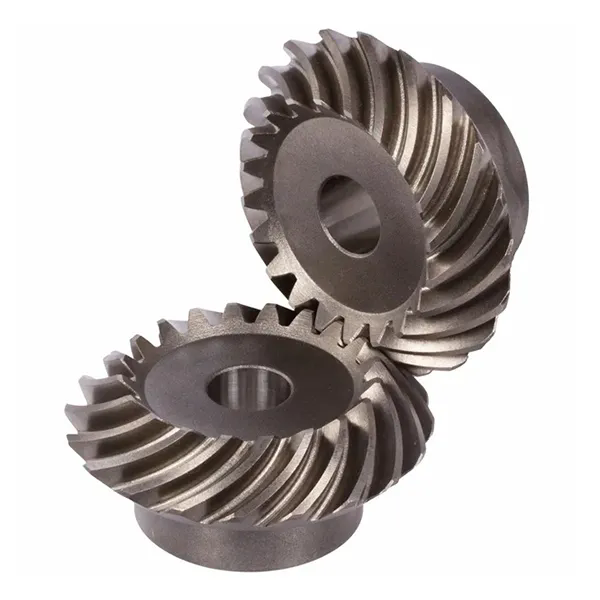

Raydafon Technology Group Co., Limited произвежда широка гама от високо прецизни зъбни колела за различни промишлени приложения, включително автомобилостроене, космическа индустрия, роботика и предаване на мощност. Нашата продуктова линия включва цилиндрични, спираловидни, конусни и планетарни зъбни колела, налични в размери от модул 0,5 до модул 10, с диаметри до 800 mm. Всички наши продукти Precision Gear са произведени в съответствие със стандартите ISO 9001 и IATF 16949 и отговаряме на изискванията на ISO 1328, AGMA 2000 и DIN 3962. Таблицата по-долу обобщава основните технически спецификации за нашите най-популярни конфигурации Precision Gear. Нашата фабрика може също така да произвежда персонализирани зъбни колела със специфични модификации, като увенчаване на профил, релеф на върха и релеф на корена, за да оптимизирате мрежата на зъбното колело за вашето приложение.

В допълнение към стандартните спецификации, нашата фабрика предлага няколко допълнителни подобрения за допълнително подобряване на производителността на предавките. Те включват полирана повърхност с висок гланц (Ra < 0,1 µm) за приложения с ултра ниско триене, покритие от никел или без електроникел за устойчивост на корозия и покритие със сух слой смазка за използване във вакуумна среда. За високоскоростни приложения ние предлагаме динамично балансиране до ISO 1940 клас G1, а за приложения с висок въртящ момент осигуряваме ударно уплътняване, за да увеличим якостта на умора на зъбния корен с до 30 процента.

Нашият процес за осигуряване на качеството за всяко прецизно зъбно колело включва 100-процентова проверка на критичните размери с помощта на най-съвременна машина за координатно измерване (CMM). Ние също така извършваме звуков тест на предавката на специален тестов стенд, за да измерим характеристиките на шума и вибрациите на мрежата на предавката. За клиенти със специфични изисквания можем да предоставим пълен доклад от инспекция, който включва: диаграми на профил на зъб и спирала, диаграми на отклонение на стъпката, измервания на грапавостта на повърхността, диаграми на профила на твърдостта и графика за анализ на шума. Тази изчерпателна документация гарантира, че нашите клиенти имат пълно доверие в качеството и прецизността на нашите съоръжения. С нашите обширни производствени възможности и строг контрол на качеството, нашата фабрика в Raydafon Technology Group Co., Limited е вашият надежден партньор за високо прецизни зъбни колела.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между прецизна предавка и стандартна предавка?

Отговор: Основната разлика е в нивото на точност и последователност. Прецизното зъбно колело се произвежда с по-строги толеранси за профил на зъбите, спирала, стъпка и концентричност, като обикновено отговаря на ISO 1328 степен 5 или по-добро, докато стандартното зъбно колело може да достигне само степен 7 или 8. Прецизните зъбни колела също имат превъзходно покритие на повърхността (Ra <0,4 µm в сравнение с 0,8-1,2 µm за стандартните зъбни колела) и често се правят от по-висококачествени материали с по-прецизни процеси на термична обработка. Тези разлики водят до по-нисък шум, по-висока ефективност и по-дълъг експлоатационен живот при взискателни приложения. В Raydafon Technology Group Co., Limited, нашите продукти Precision Gear са проектирани да отговарят на най-строгите изисквания за производителност в индустрии като аерокосмическа и роботика.

Въпрос 2: Как измервате точността на високо прецизно зъбно колело?

Отговор: Точността на високо прецизно зъбно колело се измерва с помощта на специализирано метрологично оборудване, като център за измерване на зъбни колела (GMC) или координатна измервателна машина (CMM) със софтуер за проверка на зъбни колела. Тези машини измерват ключови параметри, включително отклонение на профила, отклонение на спиралата, грешка на стъпката и биене, предоставяйки подробни диаграми и числени данни. В нашата фабрика използваме център за измерване на зъбни колела Klingelnberg P 65 за зъбни колела с диаметър до 300 мм и Wenzel CMM за по-големи зъбни колела. Всички измервания се провеждат в среда с контролирана температура (20°C +/- 0,5°C), за да се елиминират ефектите на топлинно разширение. Предоставяме изчерпателен доклад от инспекция с всяка предавка, документирайки постигнатите нива на точност.

Въпрос 3: Какъв материал е най-подходящ за прецизно зъбно колело?

Отговор: Оптималният материал зависи от конкретното приложение, но обичайните избори включват 20CrMnTi, 18CrNiMo7-6 и AISI 8620. Тези легирани стомани предлагат добра закаляемост и издръжливост. За приложения, изискващи изключителна устойчивост на износване, можем да използваме и азотирани стомани като 42CrMo4. Нашата фабрика в Raydafon Technology Group Co., Limited извършва задълбочен анализ на работните условия (натоварване, скорост, температура, смазка), за да препоръча най-добрия материал за вашето прецизно оборудване. В някои случаи предлагаме и карбуризиране, комбинирано с окончателно твърдо шлайфане, за да постигнем възможно най-висока твърдост (62 HRC), като същевременно запазим здравината на сърцевината.

Въпрос 4: Може ли високо прецизно зъбно колело да бъде ремонтирано, ако е повредено?

Отговор: В много случаи повредена прецизна предавка може да бъде поправена чрез процеси като шлифоване на зъбни колела, препрофилиране на повърхността или локализиран ремонт на заварки, последван от повторна машинна обработка. Въпреки това жизнеспособността на ремонта зависи от степента на повредата и остатъчния живот на предавката. Нашата фабрика предлага цялостна услуга за ремонт на продукти на Precision Gear, включително повторно шлайфане, корекция на профила на зъбите и повърхностно покритие. Ние също така предоставяме оценка на структурната цялост, за да определим дали оборудването може безопасно да бъде върнато в експлоатация. В някои случаи може да е по-рентабилно да смените зъбното колело с ново и ние можем да ви посъветваме за най-добрия курс на действие въз основа на нашата оценка.

Въпрос 5: Какво време мога да очаквам за персонализирана поръчка на високо прецизни съоръжения?

Отговор: Времето за изпълнение на високо прецизно зъбно колело по поръчка зависи от сложността на зъбното колело, материала, изискванията за топлинна обработка и количеството. За стандартни модули и материали нашата фабрика обикновено предлага време за доставка от 6 до 8 седмици за малки количества (1-10 броя). За по-големи количества или по-сложни спецификации (напр. ултра-прецизна степен 3-4, специални покрития), времето за доставка може да се удължи до 10-12 седмици. Предоставяме опции за ускорено производство за спешни проекти. В Raydafon Technology Group Co., Limited поддържаме гъвкав производствен график и можем да предоставим точна оценка на времето за изпълнение при получаване на вашите подробни спецификации на екипировката. Ние също така предлагаме консултантска услуга за дизайн, за да оптимизирате вашето оборудване за технологичност и намалено време за изпълнение.

Заключение: Прецизна предавка – основата на надеждното предаване на мощността

Високопрецизните зъбни колела се отличават с комбинация от ключови характеристики: изключителна точност на зъбите (профил, спирала и стъпка), превъзходно покритие на повърхността, внимателно подбрани материали с оптимизирана топлинна обработка и строг контрол на качеството. Тези характеристики работят заедно, за да осигурят нисък шум, висока ефективност, дълъг експлоатационен живот и надеждно предаване на енергия в най-взискателните приложения. В Raydafon Technology Group Co., Limited, нашата фабрика е усвоила изкуството и науката за производство на високо прецизни зъбни колела, използвайки най-съвременно оборудване, усъвършенствана метрология и ангажимент за непрекъснато усъвършенстване. Нашата обширна продуктова гама, възможности за персонализиране и специализирана техническа поддръжка ни правят доверен партньор за решения за съоръжения в различни индустрии.

Търсите високо прецизна предавка, която отговаря на вашите точни изисквания за производителност?Свържете се с Raydafon Technology Group Co., Limited днесза изчерпателна консултация за съоръжения. Предоставете вашите спецификации на съоръженията и условията на работа и нашият инженерен екип ще проектира и произведе прецизни съоръжения, които надхвърлят вашите очаквания. Предлагаме безплатен анализ на дизайна на оборудването, конкурентни цени и бърза доставка до всяко място.Поискайте вашата безплатна консултация за прецизни съоръжения сега от Raydafon Technology Group Co., Limited и се насладете на качеството и надеждността на нашите решения за прецизни съоръжения.
