Найлонови цилиндрични зъбни колела
  • Найлонови цилиндрични зъбни колелаНайлонови цилиндрични зъбни колела
  • Найлонови цилиндрични зъбни колелаНайлонови цилиндрични зъбни колела
  • Найлонови цилиндрични зъбни колелаНайлонови цилиндрични зъбни колела

Найлонови цилиндрични зъбни колела

Raydafon произвежда персонализирани найлонови цилиндрични зъбни колела от PA66, POM, UHMWPE, ABS, PTFE, PPS и PEEK в собствената си фабрика в Нингбо, Китай. Модулите варират от M1 до M12 и повече, прецизни степени от DIN6 до DIN9, произведени по ISO, DIN, ANSI, JIS, BS или ваш собствен чертеж. Подсиленият с влакна PA66 дава приблизително 60% по-дълъг живот на износване от стандартния найлон, а зъбните колела са самосмазващи се — без точка на смазване, по-тиха работа и малка част от теглото на метала. Прототипите могат да бъдат машинно обработени, преди да бъдат ангажирани инструментите, след което да бъдат преместени в формоване за обем. Времето за доставка на проба е 20 работни дни, групово 25 дни, плащане чрез T/T или L/C, примерни цени от 2 USD до 100 USD в зависимост от размера и материала. Типичните употреби включват машини за автоматично управление, работа с полупроводници, медицинско оборудване, соларни тракери, машинни инструменти и системи за паркиране. Изпратете своя чертеж или мостра за оферта в рамките на 24 часа.

Найлонови цилиндрични зъбни колела — формовани и обработени по поръчка, M1 до M12

Raydafon произвежда найлонови цилиндрични зъбни колела от PA, POM, UHMWPE, ABS, PTFE, PPS и PEEK за задвижвания, които се нуждаят от тиха работа и без смазване. Модули от M1 до M12 (и повече), прецизност до DIN6–DIN9, стандарти към ISO, DIN, ANSI, JIS и BS, направени по чертеж или обратно инженерство от вашата проба.

Обхват на модула
M1 – M12+
Материали
PA / POM / PEEK …
Степен на точност
DIN6 – DIN9
Примерно време за изпълнение
20 работни дни
Групово време за изпълнение
25 дни
Условия за плащане
T/T, L/C

Персонализирани найлонови цилиндрични зъбни колела — производител и доставчик в Китай

Raydafon прави найлонови цилиндрични зъбни колела по поръчка в собствената си работилница в Нингбо, Китай, за OEM производители, които се нуждаят от специфичен брой зъби, отвор, главина или материал, а не част от каталога. Изпратете чертеж с размери или примерна предавка и ние или ще я изрежем, или отляем, за да я съчетаем, в класа полимер, който отговаря на вашето натоварване, скорост и среда. Тъй като ние се справяме както с формоването, така и с машинната обработка, един и същ проект може да започне с машинно обработен прототип и да премине към формована производствена част, след като геометрията е фиксирана — което премахва риска от инструментална екипировка от първите ви проби.

Типичните купувачи са производители на автоматични машини за сглобяване и управление, оборудване за обработка на полупроводници, медицински устройства, машинни инструменти, системи за паркиране и транспортно оборудване, където самосмазваща се предавка премахва точката на смазване от графика за поддръжка. Ако имате нужда от семейство пластмасови зъбни колела, а не само цилиндрично зъбно колело, вижте целияпластмасова предавкадиапазон; ако митото е извън полимера, металацилиндрично зъбно колелолиния от същата фабрика го покрива.

Спецификации и налични опции

M1 – M12+Гама модели (M4, M5, M8 и по-големи при поискване)
DIN6 – DIN9Прецизни степени
+60%Живот на износване с подсилен с влакна PA66 срещу стандартен найлон

Пълен лист със спецификации. Превъртете таблицата настрани на мобилно устройство, за да прочетете всеки ред.

Елемент Спецификация
Номер на модела M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 и др.
Материал PA (найлон), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Налични са подсилени с влакна PA66 и други степени със стъклен пълнеж.
Стандартен ISO, DIN, ANSI, JIS, BS и нестандартни/на чертеж
Степен на точност DIN6, DIN7, DIN8, DIN9
Производствен процес Шприцовани за обем; CNC машинно обработен от полимерен материал за прототипи, малки партиди и размери, където инструменталната екипировка не е оправдана
Толерантност Потвърдено за функция и за процес на етапа на оферта; достижимият толеранс зависи от модула, дебелината на стената, материала и дали частта е формована или машинно обработена
Повърхностно покритие Формовани, валцувани, парно полирани или пясъкоструйни; обработените части могат да бъдат завършени до чертеж
Допълнителни операции Отвор, шпонков канал, главина, отвор за фиксиращ винт, метална вложка, протягане на главина, монтаж с вал
Опаковка Найлонов плик + кашон, или дървена кутия за по-големи количества и тежки части
Условия за плащане T/T, L/C
Време за производство 20 работни дни за проби, 25 дни за групови поръчки
Мостри Примерен ценови диапазон 2–100 USD в зависимост от размера и материала; примерен експресен транспорт, платен от клиента
Приложение Машини за автоматично управление, полупроводникова индустрия, общи индустриални машини, медицинско оборудване, оборудване за слънчева енергия, машинни инструменти, системи за паркиране, високоскоростно железопътно и авиационно транспортно оборудване и други подобни

Моля, обърнете внимание:закаляването, фрезоването, шлайфането, анодирането и поцинковането са процеси на метални зъбни колела и не се прилагат за полимерни зъбни колела. Ако даден чертеж уточнява тези обработки, ние ще го маркираме и ще предложим полимерния еквивалент — стъклонапълнен клас, формовано покритие или машинно обработена пластмасова част — преди да цитираме.

Избор на правилния полимер за вашата екипировка

НАЙ-ЧЕСТО

PA / найлон 66

Здрав, устойчив на удар и естествено самосмазващ се. Подсиленият с влакна PA66 дава приблизително 60% по-дълъг живот на износване от стандартния найлон, което го прави стандартен за задвижвания на поточни линии и уреди. Той абсорбира влагата, така че позволява леко движение на размерите при влажна експлоатация.

POM

По-твърд и по-стабилен на размери от найлона при влага, с ниско триене и отлична обработваемост. По-добрият избор, когато централното разстояние и луфтът трябва да останат предсказуеми и където зъбното колело е машинно обработено, а не формовано.

PEEK / PPS

Високотемпературни инженерни полимери с висока якост за работа при повишена температура или химически агресивна работа — полупроводникови инструменти, цикли на стерилизация и задвижвания, които виждат разтворители или гореща вода. По-високи разходи за материали, така че уточнявайте само там, където задължението го изисква.

UHMWPE / PTFE / ABS

UHMWPE и PTFE за много ниско триене и плъзгащ контакт; ABS, където цената и външният вид са по-важни от товароносимостта. Ние ще препоръчаме степента, след като прегледаме вашето натоварване, скорост и среда.

Подробности за продукта

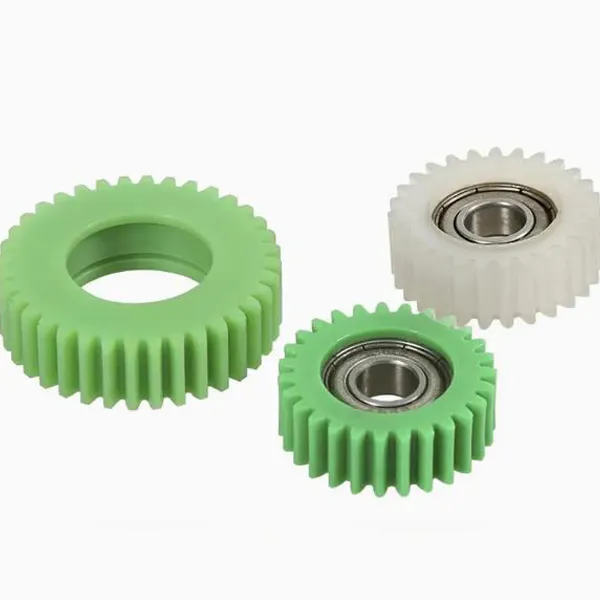

Снимки на нашето производство на найлонови цилиндрични зъбни колела — завършени зъбни колела, форма на зъб и детайли на отвора.

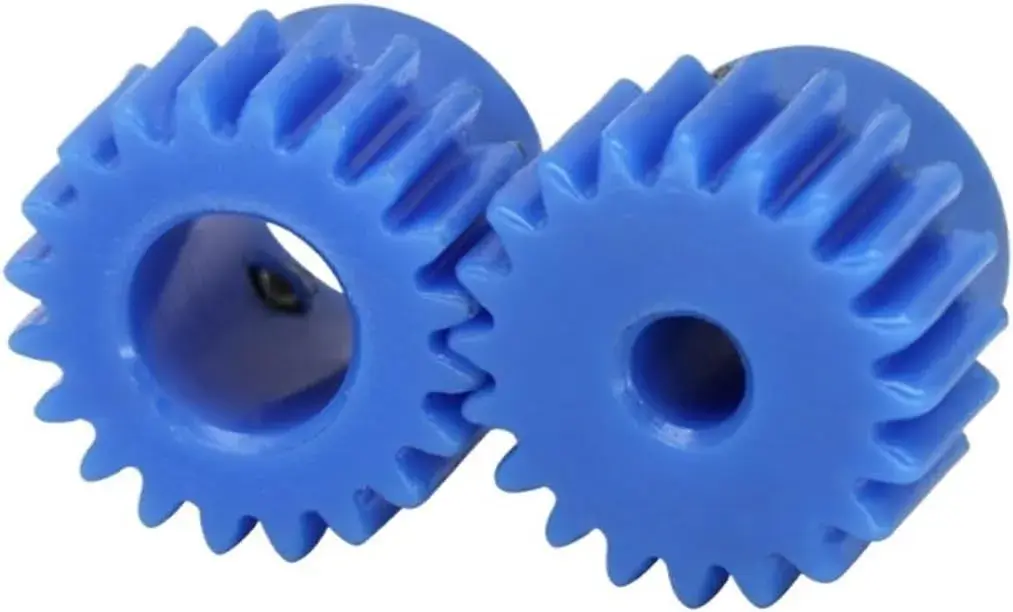

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Найлонови цилиндрични зъбни колела — форма на зъбите, детайли на главината и отвора.

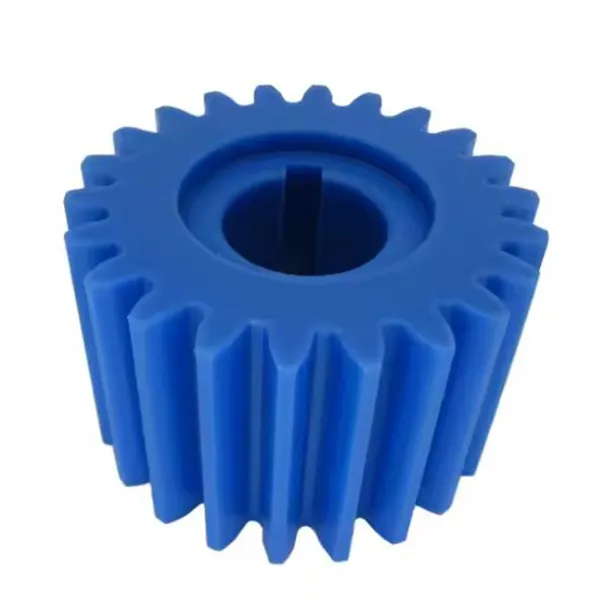

Custom nylon spur gear with precision bore produced to customer drawing
Персонализирано найлоново цилиндрично зъбно колело, обработено и завършено до чертеж.
Nylon spur gear set assembled and inspected before packing
Комплектите съоръжения са проверени и сглобени преди опаковане.

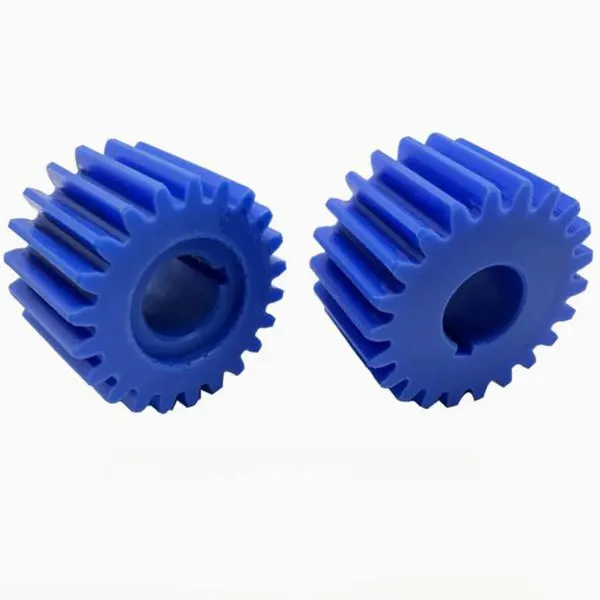

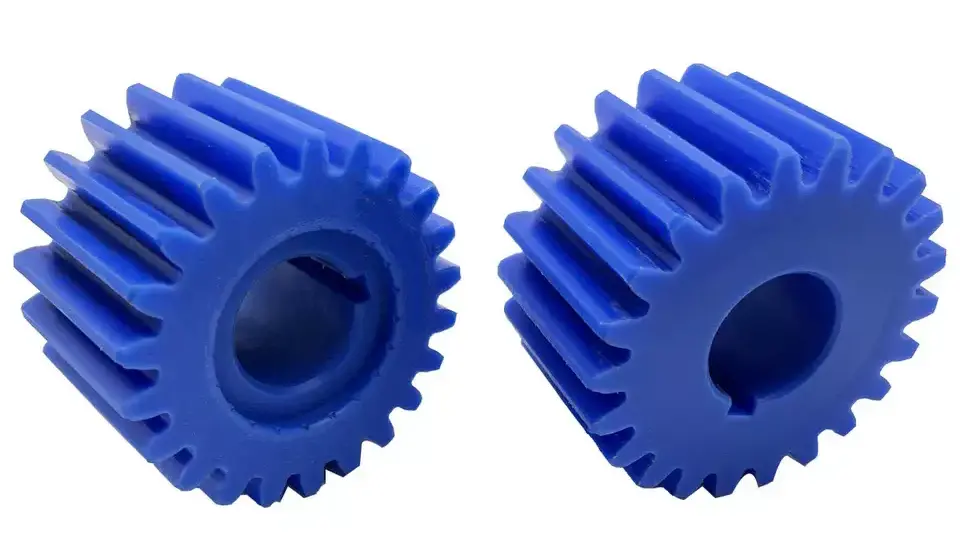

Nylon spur gears in different modules and materials ready for shipment
Различни модули и класове полимери, произведени за един и същи клиент.
Nylon spur gear dimensional inspection before dispatch
Проверка на размерите преди изпращане.

Ключови предимства

  • Самосмазващ се, без точка на смазванеБез смазващ филм за поддръжка, предавката премахва маслена камера, уплътнения и повтаряща се сервизна задача от вашия дизайн. Принтерите, диспенсерите и офис оборудването работят месеци на ежедневна употреба без съпротивлението или шума, които създава суха метална двойка зъбни колела.
  • Тиха като материал и като геометрияПолимерът потиска вибрациите, вместо да звънти като стомана, а подсилените с влакна видове поддържат зъбната форма достатъчно добре, за да поддържат мрежата тиха в партидата. Работилниците и офис оборудването виждат ясен спад на шума след преминаване от метални предавки.
  • Носете живот отвъд обикновената пластмасаПодсиленият с влакна PA66 дава приблизително 60% по-дълъг живот на износване от стандартния найлон, така че зъбно колело, което преди това е имало нужда от подмяна, може да премине през разширено високочестотно натоварване на поточна линия с незначителна загуба на зъбна повърхност.
  • Корозионна и химическа устойчивостНайлонът не ръждясва и толерира влажна, леко киселинна и леко алкална среда, както и много почистващи препарати. Това го прави подходящ за зони за измиване и оборудване на открито, където покритата метална предавка в крайна сметка би се развалила.
  • Част от теглото на металаНиската маса намалява инерцията на задвижваните части, което има значение за ръчни устройства, дронове, леки задвижващи механизми и всеки механизъм, при който всеки грам влияе върху живота на батерията или управлението.
  • Прототип до производство под един покривМашинно обработените прототипи ви позволяват да потвърдите геометрията, преди да се ангажирате с инструментална екипировка, след което същата работилница премества частта в формоване за обем. Запазвате един доставчик, една препоръка за толеранс и един стандарт за инспекция навсякъде.
  • Гъвкави материали и стандартиСедем фамилии полимери и пет стандарта за зъбни колела (ISO, DIN, ANSI, JIS, BS) означават, че един и същ чертеж може да бъде произведен в степента, от която вашето приложение действително се нуждае, а не в тази, която доставчикът има на склад.
  • Директно фабрично ценообразуване според обемаФормоването, машинната обработка, инспекцията и опаковането са вътрешнофирмени, така че няма търговски марж между вас и производството, а единичните разходи падат предсказуемо с нарастването на количеството.

Найлон срещу метални цилиндрични зъбни колела: когато пластмасата е правилният избор

Найлоновата цилиндрична предавка не е по-слаб заместител на стоманената - това е различно дизайнерско решение. Пластмасата печели там, където натоварването е умерено, скоростта е достатъчно висока, че шумът има значение, а смазването е скъпо или невъзможно за поддръжка. Той губи, когато въртящият момент е висок, температурата се поддържа над границата на полимера или работата включва непрекъснат удар, който би деформирал зъбите.

Изберете найлонТиха работа, без смазване, леко тегло, устойчивост на корозия, умерено натоварване
Изберете металВисок въртящ момент, повишена температура, силен удар, тесен толеранс при голям модул
Изберете и дветеПластмасово зацепване на зъбно колело със стоманено зъбно колело — обичайното тихо сдвояване с ниско износване

На практика най-издръжливата конструкция често е найлонова предавка, работеща срещу стоманено или месингово зъбно колело: полимерът се износва за предпочитане пред метала, мрежата остава тиха и металната част носи по-голямо напрежение. Кажете ни материала на свързващото зъбно колело и ние ще ви посъветваме относно хлабината и допустимото разстояние между центровете, тъй като пластмасата и металът се разширяват с различна скорост.

Приложения

  • Машини за автоматично управлениеЗадвижвания за сглобяване и индексиране
  • Полупроводникова индустрияМеханизми за манипулиране и позициониране
  • Общи индустриални машиниКонвейери и етапи за намаляване на светлината
  • Медицинско оборудванеЧисти задвижвания без смазване
  • Оборудване за слънчева енергияТрекер и задвижваща предавка
  • Инструментални машиниМеханизми за подаване и регулиране
  • Паркинг системиЗадвижвания за бариери и портали
  • Високоскоростно железопътно и авиационно оборудванеВътрешни и спомагателни механизми

Отзиви на клиенти

ДейвидPowerTech Machinery, Австралия — части за предаване на поточна линия

Подмяната на трансмисионните части на нашата поточна линия беше процес на проба-грешка; по-ранните предавки от други доставчици бяха или шумни, или се износваха бързо. Направихме пробна поръчка за тези найлонови цилиндрични зъбни колела и разликата беше незабавна — работилницата стана забележимо по-тиха и след повече от два месеца интензивна работа зъбните повърхности не показват почти никакво износване. Това, което се открояваше отвъд продукта, беше процесът: нашите съществени въпроси получиха подробни отговори, доклад от инспекция дойде с пратката и когато проливен дъжд застраши доставката, те се свързаха с превозвача и го пренаредиха, така че съоръженията да пристигнат непокътнати.

МайкълПроект за надграждане на оборудването

Когато надстроих оборудването си, сравних много доставчици на оборудване и избрах Raydafon. Завършените зъбни колела съвпадаха точно с чертежа, с чист профил на зъбите и без светкавица, и след инсталирането машината работеше стабилно със забележимо по-малко вибрации. Имах притеснения дали найлонът ще издържи, но след повече от месец интензивна употреба няма никаква деформация. Дори на закъснели запитвания се отговаряше своевременно, което ме убеди да остана при тях.

ЛизаСтудийно оборудване, малки механизми

Имах нужда от подходящи съоръжения за малко оборудване в моето студио и дълго време сравнявах опциите онлайн. Бях леко нервен, защото цената беше по-ниска от тази на някои марки, но частите пристигнаха с гладки повърхности, без неравности и правилна форма на зъбите, а монтажът мина без никакви проблеми с монтажа. При използване шумът на оборудването намаля значително и то работи непрекъснато повече от десет дни без износване или задръстване.

Често задавани въпроси за купувача

  • Можете ли да направите найлоново цилиндрично зъбно колело по моя чертеж или по мостра?да Изпратете чертеж с размери или примерното зъбно колело с модула, броя на зъбите, отвора, ширината на лицето и класа на материала. Ние потвърждаваме дали частта е подходяща за формоване или машинна обработка, цитираме и двете, ако е уместно, и можем да произведем машинно обработен прототип, преди да бъде ангажирана каквато и да е инструментална екипировка.
  • Какъв материал да избера — PA, POM или PEEK?PA (найлон 66) е изборът с общо предназначение, а подсиленият с влакна PA66 дава приблизително 60% по-дълъг живот на износване от стандартния найлон. POM е подходящ за приложения, при които стабилността на размерите и контролът на хлабината имат повече значение от устойчивостта на удар. PEEK или PPS са за работа при повишена температура или химически агресивна работа. Кажете ни натоварване, скорост и среда и ние ще ви препоръчаме такъв.
  • Какъв толеранс можете да поддържате върху пластмасово зъбно колело?Зависи от характеристиката, модула, дебелината на стената, материала и дали частта е формована или машинно обработена — машинно обработените части имат по-строги допуски от формованите. Посочете центровото разстояние и хлабината, от които се нуждаете при сглобяване, и ние ще потвърдим какво е постижимо, преди да предложим оферта.
  • Предавката има ли нужда от смазване?Не при нормална работа; найлонът и POM са самосмазващи се. За продължителна работа с висока скорост или тежко натоварване, малко количество съвместима грес може да удължи живота и ние ще го кажем на етапа на оферта, ако вашето задължение има полза от това.
  • Какви са вашите проба, време за изпълнение и условия на плащане?Пробите са на цени от 2 USD до 100 USD в зависимост от размера и материала, като експресният транспорт се заплаща от клиента. Времето за изпълнение на пробата е 20 работни дни, а масовото производство е 25 дни. Условията на плащане са T/T или L/C, а опаковката е найлонов плик плюс кашон или дървена кутия за по-големи количества.
  • Можете ли да доставите съответния пиньон, както и найлоновата предавка?да Доставянето на двете половини на мрежата от един цех означава, че хлабината, централното разстояние и формата на зъбите се съгласуват на етапа на проектиране, а не се коригират на място. Изпратете чертежа на двойката или натоварването и съотношението, от което се нуждаете, и ние ще цитираме и двете части.

Свързани продукти и допълнителна литература

Поискайте оферта за найлоново цилиндрично зъбно колело

Изпратете модула, броя на зъбите, отвора, ширината на лицето, класа на материала и количеството — или чертеж или примерна част. Ние потвърждаваме формовано или машинно производство, способност за толерантност и цена и отговаряме в рамките на 24 часа.

Изпратете запитване сега

* Цифрите за живот на износване, толеранс и време за изпълнение се отнасят за стандартни производствени условия и потвърдени чертежи. Класът на материала, възможността за промяна на размерите, свързана с влагата, и материалът на свързващото зъбно колело трябва да бъдат договорени преди поръчка.
