Какви фактори влияят върху работата на хидравличния цилиндър на комбайн при работа на полето?

В пика на сезона на прибиране на реколтата всяка минута е от значение. Един модерен зърнокомбайн, със своята сложна гама от хидравлични системи, разчита на десетки хидравлични цилиндри, за да контролира всичко - от височината на хедера до скоростта на барабана и разтоварващия шнек. Когато аХидравличен цилиндър на комбайназапочва да работи зле - реагира бавно, изтича или не успява да задържи позиция - цялата операция е компрометирана. Машината трябва да се забави или по-лошо, да се спре за ремонт. В сезон, когато метеорологичните прозорци са тесни и условията на културите се променят ежедневно, работата на тези цилиндри не е само технически въпрос; това е критичен за бизнеса въпрос. Но какви фактори определят дали един хидравличен цилиндър на жътварката ще работи надеждно ден след ден в суровите условия на полето или ще се превърне в източник на разочарование и прекъсване?

Тази статия предоставя изчерпателен технически анализ на факторите, които влияят върху работата на хидравличния цилиндър на жътварката в реални селскостопански операции. Ще проучим влиянието на качеството на уплътнението, заплахата от замърсяване, ефектите от цикъла на натоварване, значението на правилната поддръжка на течности и ролята на конструкцията на цилиндъра и избора на материал. Въз основа на нашия опит вRaydafon Technology Group Co., Limited, ще разгледаме как всеки от тези фактори допринася за цялостната производителност и дълготрайност на хидравличните цилиндри, които са от съществено значение за съвременното прибиране на реколтата. Независимо дали сте фермер, мениджър на автопарк или техник по поддръжката, това ръководство ще ви помогне да разберете скритите сили, които определят дали вашите хидравлични цилиндри ще ви пренесат през жътвата или ще ви оставят блокирани на полето.

Съдържание

• 1. Как уплътненията и смазването определят производителността на цилиндъра?
• 2. Какво прави замърсяването с хидравличния цилиндър на комбайна?
• 3. Как цикълът на натоварване влияе върху надеждността на хидравличния цилиндър?
• 4. Каква е ролята на хидравличната течност за дълголетието на цилиндъра?
• 5. Какви технически спецификации имат значение за ефективността на полето?
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Как уплътненията и смазването определят производителността на цилиндъра?

Представете си хидравличен цилиндър на комбайн като фино настроено бутало, движещо се в полирана тръба. Уплътнителната система е критичният интерфейс, който поддържа хидравличната течност под високо налягане там, където й е мястото – от едната страна на буталото – и предотвратява изтичането й. Повредата на уплътнението не е просто теч; това е загуба на контрол. Основните уплътнения в хидравличния цилиндър включват уплътнението на пръта, което предотвратява изтичането на течност по буталния прът; уплътнението на буталото, което разделя двете камери под налягане; и уплътнението на чистачката, което остъргва мръсотия и влага от пръта, докато се прибира. Ефективността на тези уплътнения се определя от състава на материала, дизайна и състоянието на повърхностите, с които контактуват. При приложение за жътва, където цилиндърът може да бъде подложен на екстремни температури, прах и влага, материалът за уплътнение трябва да бъде внимателно избран. Полиуретановите уплътнения, например, предлагат отлична устойчивост на абразия и често се предпочитат за уплътнения на пръти в селскостопански приложения, докато уплътненията на основата на PTFE се избират заради ниското им триене при високоскоростни приложения.

Състоянието на отвора на цилиндъра и повърхността на буталния прът е еднакво критично. Надраскан или набразден прът може да среже уплътнението на пръта, което води до бързо изтичане. По същия начин грубият отвор може да повреди уплътнението на буталото и да намали ефективността на цилиндъра. В нашата фабрика използваме комбинация от хонинговане и полиране с валяк, за да постигнем повърхностно покритие от Ra 0,2-0,4 µm на отвора и твърдо хромирано покритие (с дебелина 50-70 µm) на пръта. Тази комбинация осигурява гладка, устойчива на износване повърхност, която удължава живота на уплътненията. Смазването е невидимата поддържаща система за уплътненията. Трябва да се поддържа тънък слой хидравлична течност между уплътнението и пръта, за да се намали триенето и да се предотврати износването. Ако течността е замърсена с вода или частици, тя може да разруши този филм, което води до повишено износване и преждевременна повреда на уплътнението. Добре проектираният цилиндър ще има жлеб за смазване, който задържа малко количество течност, за да осигури непрекъснат филм. Ние в Raydafon разработихме нашия хидравличен цилиндър за комбайн с оптимизиран дизайн на уплътнителен жлеб и покритие на повърхността, което минимизира триенето и увеличава максимално живота на уплътнението, осигурявайки надеждна работа дори при най-взискателните полеви условия.

2. Какво прави замърсяването с хидравличния цилиндър на комбайна?

Замърсяването е тихият враг на всяка хидравлична система, но е особено вредно при селскостопански приложения, където излагането на мръсотия, прах и влага е неизбежно. Комбайнът работи в облак от прах и остатъци от реколтата и неговите хидравлични цилиндри са постоянно изложени на тези замърсители. Най-честата и разрушителна форма на замърсяване са прахови частици - пясък, прах и парчета реколта. Тези частици могат да влязат в цилиндъра през уплътнението на пръта, особено ако уплътнението на чистачката е повредено или износено. Веднъж попаднали вътре, частиците действат като абразив, смилайки буталния прът, отвора на цилиндъра и уплътненията. Това често се нарича "теглене на тел" на пръта, където твърдите частици нарязват повърхността на пръта, което води до траен път на изтичане. Според полеви данни, една песъчинка, уловена между уплътнението и пръта, може да причини теч в рамките на часове.

Най-честата входна точка за замърсяване е зоната на уплътнението на пръта, особено когато уплътнението на чистачката е нарушено. Износеното уплътнение на чистачките позволява прах да се натрупва върху пръта, който след това се изтегля в цилиндъра по време на прибиране. Друга потенциална входна точка е през вентилационните филтри на хидравличния резервоар, който, ако е запушен или повреден, може да позволи на атмосферния прах да навлезе в системата. Замърсяването може да доведе до бърз спад в работата на цилиндъра, включително хаотично движение, изтичане и евентуална пълна повреда. Проучване, проведено върху парк от комбайни, показа, че машини с проактивна програма за контрол на замърсяването - включително редовно вземане на проби от масло, смяна на филтъра за обезвъздушаване и използване на висококачествени уплътнения - са имали 60% по-малко повреди на цилиндрите от тези без такава програма. Нашата фабрика в Raydafon Technology Group Co., Limited използва първокласни уплътнения за чистачки с дизайн с двойна устна, за да увеличи максимално отстраняването на замърсителите от пръта, преди да могат да влязат в цилиндъра. В допълнение, нашият хидравличен цилиндър на жътварката е проектиран с опция за защитно покритие срещу прах за екстремни условия, осигурявайки допълнителен слой защита срещу замърсяване.

Замърсяването на водата е друга значителна заплаха. Водата може да навлезе в хидравличната система чрез кондензация или директно излагане на дъжд или измиване. Водата в хидравличната течност може да причини корозия на отвора на цилиндъра и пръта, както и на уплътненията. Той също така намалява смазващата способност на течността, увеличавайки износването. Идеалното решение е да се използва хидравлична течност с добър рейтинг на обезмасляване, което позволява на водата да се отдели и да се дренира от резервоара. Редовното вземане на проби и анализ на хидравличната течност може да открие наличието на вода и частици, което позволява да се предприемат коригиращи действия, преди те да причинят значителни щети. Редовният анализ на маслото е крайъгълен камък на нашите препоръки за превантивна поддръжка на хидравличния цилиндър на Harvester.

3. Как цикълът на натоварване влияе върху надеждността на хидравличния цилиндър?

Прибирането на реколтата не е операция в стационарно състояние. Натоварванията върху хидравличния цилиндър на комбайна се променят постоянно, докато машината се движи през полето. Хедерът трябва да се повдига и спуска, скоростта на макарата трябва да се регулира и шнекът трябва да се удължава. Всяко от тези движения създава цикъл на натоварване: цилиндърът се разтяга, задържа позиция и след това се прибира. По време на сезона на прибиране на реколтата един цилиндър може да се върти хиляди пъти, от няколко метра до пълния си ход. Това е известно като натоварване от умора и е основна причина за повреда на цилиндъра с течение на времето.

За да разберем въздействието на цикъла на натоварване, трябва да вземем предвид напреженията върху компонентите. Буталният прът е подложен на напрежение на опън и натиск, докато се разтяга и прибира. Уплътненията изпитват натиск и триене. Металните компоненти, особено буталния прът и главата на цилиндъра, са подложени на напрежение от умора от тези цикли. С течение на времето могат да се появят микропукнатини, водещи до повреда. Способността на цилиндъра да издържа на циклични натоварвания зависи от неговия дизайн и използваните материали. По-големият диаметър на буталния прът например осигурява по-голяма устойчивост на изкълчване при натоварване на натиск. Цилиндър с двойно действие, който използва хидравлично налягане както за удължаване, така и за прибиране, осигурява по-контролирано движение и може по-добре да се справи с ударни натоварвания от цилиндър с едно действие. В допълнение, стилът на монтиране на цилиндъра може да повлияе на способността му да се справя със странични натоварвания, които са често срещани при приложения за жътва. Дизайнът и материалът на буталния прът също са критични. Стомана с висока якост с добри свойства на умора, като 42CrMo4 или 4140, обикновено се използва в приложения с висок цикъл. Това е материалът, който определяме в нашия хидравличен цилиндър на комбайна в Raydafon.

За да определят очаквания живот на цилиндър при циклично натоварване, инженерите използват изчисления, базирани на подхода стрес-живот (S-N) или механиката на счупване. Границата на издръжливост на материала е ключов фактор. Траекторията на натоварване на цилиндъра трябва да бъде проектирана така, че да минимизира концентрациите на напрежение, които могат да действат като начални точки за пукнатини от умора. Използването на радиуси на филета, а не остри ъгли, в кръстовищата на главата на цилиндъра и свързващите пръти (или фланеца) е от съществено значение. Буталният прът трябва да бъде проектиран да издържа на максималното очаквано странично натоварване без изкълчване. В реални условия един добре проектиран хидравличен цилиндър на Harvester може да издържи милиони цикли. Цилиндър, който излиза от строя преждевременно поради умора, често е резултат от дефект на материала, дефект в конструкцията (като например напрежение) или неочаквано претоварване. Следната таблица сравнява характеристиките на умора на различни материали на бутални пръти при типични натоварвания при жътва.

4. Каква е ролята на хидравличната течност за дълголетието на цилиндъра?

Хидравличната течност е жизнената сила на системата, но често е най-пренебрегваният компонент. Течността изпълнява множество критични функции: предава мощност, смазва движещите се части, осигурява защита от корозия и помага за охлаждане на системата. Вискозитетът и чистотата на хидравличната течност оказват пряко влияние върху работата на хидравличния цилиндър на комбайна. Ако течността е твърде вискозна, цилиндърът ще се движи бавно и системата ще бъде неефективна. Ако течността е твърде рядка, вътрешният теч в цилиндъра ще се увеличи, което ще доведе до загуба на мощност и точност на позициониране. Индексът на вискозитет на течността, който показва колко вискозитетът й се променя с температурата, е особено важен при приложения за прибиране на реколтата, където системата може да работи в широк диапазон от температури.

Редовната поддръжка на течността е от съществено значение за дълготрайността на цилиндъра. Течността трябва да се поддържа чиста и без замърсители и трябва да се сменя на интервали, препоръчани от производителя. Използването на висококачествен филтър, както във връщащата, така и в смукателната линия, е от решаващо значение за поддържането на системата чиста. В допълнение към механичната филтрация трябва да се следят химичните свойства на течността. Добавките против износване на течността, инхибиторите на корозията и устойчивостта на окисление са от съществено значение за защитата на цилиндъра и останалата част от системата. Ако се остави течността да се окисли, тя може да образува утайки и лакове, които могат да запушат клапани и да повредят уплътненията. Ако добавките са изчерпани, течността няма да осигури необходимата защита срещу износване и корозия. Състоянието на хидравличната течност трябва периодично да се тества за вискозитет, водно съдържание и брой частици. Това е единственият начин да се гарантира, че течността работи според изискванията. В Raydafon Technology Group Co., Limited препоръчваме програма за анализ на течности за всички клиенти с комбайни с висока употреба, предоставяйки прост и ефективен начин за наблюдение на изправността на хидравличната система и предвиждане на необходимостта от смяна на масло или друга поддръжка.

Често срещано погрешно схващане е, че хидравличната течност трябва да се смени само когато изглежда мръсна. На практика работата на течността често се влошава, преди да настъпи видима промяна. Разграждането на пакета добавки може да се измери чрез анализ на маслото. Например високо киселинно число показва, че маслото се окислява и трябва да се смени. Редовният анализ на течността дава ясна картина за здравето на течността и позволява планирана поддръжка, предотвратявайки неочаквани повреди на цилиндрите. Следната таблица обобщава препоръчителния график за поддръжка на течности за хидравличен цилиндър на комбайн, използван при типични полеви операции.

5. Какви технически спецификации имат значение за ефективността на полето?

За да изберат правилния хидравличен цилиндър на комбайна за дадено приложение, инженерите и мениджърите на оборудването трябва внимателно да оценят ключовите технически спецификации. Тези спецификации определят физическите възможности на цилиндъра и неговата съвместимост с хидравличната система на машината. Най-фундаменталната спецификация е размерът на отвора на цилиндъра (вътрешният диаметър на тръбата на цилиндъра), който определя теоретичната сила, която цилиндърът може да генерира при дадено налягане. Цилиндър с по-голям отвор може да упражнява повече сила, но може да е по-бавен и да изисква повече течност. Диаметърът на буталния прът влияе върху съпротивлението на изкълчване на цилиндъра и неговата скорост при хода на прибиране, тъй като прътът намалява ефективната площ на буталото.

Дължината на хода на цилиндъра трябва да бъде съобразена с необходимия диапазон на движение на приспособлението, което управлява. Работното налягане, обикновено измерено в барове или PSI, се определя от хидравличната система на машината. Цилиндърът трябва да бъде проектиран да издържа на максималното налягане, което системата може да произведе. Уплътненията трябва да бъдат определени, за да запазят целостта си при работно налягане и температура. Стилът на монтиране на цилиндъра (напр. монтиране на щифт, монтиране на фланец, монтиране на цапфа) определя как е прикрепен към машината и монтажът трябва да бъде избран така, че да съответства на натоварванията и пътя на напрежението.

В допълнение към основните спецификации, инженерът трябва да вземе предвид наличието на всякакви специализирани функции, като например вградено омекотяващо устройство, което контролира скоростта на цилиндъра в края на неговия ход, или заключващ клапан, който предотвратява движението на цилиндъра под товар. Материалът на тръбата на цилиндъра и буталния прът е от решаващо значение за живота на умора и устойчивостта на корозия. Таблицата по-долу предоставя сравнение на типичните спецификации на хидравличния цилиндър на Harvester за различни типове машини, показвайки как изискванията варират според приложението.

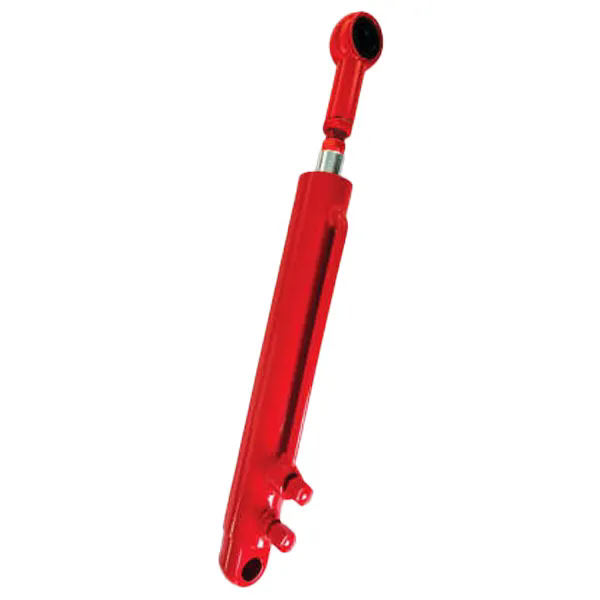

В Raydafon нашият хидравличен цилиндър за комбайн е проектиран да отговаря на взискателните изисквания на селскостопанските полеви операции. Ние предлагаме пълна гама от размери на отворите, дължини на хода и стилове на монтаж, за да отговорим на специфичните нужди на комбайни, силажокомбайни и друго оборудване за жътва. Нашите цилиндри разполагат с индукционно закалени 42CrMo4 бутални пръти, осигуряващи изключителна здравина и устойчивост на умора и удар. Ние използваме висококачествени полиуретанови уплътнения на пръти и PTFE уплътнения на буталата, осигурявайки надеждно уплътнение в широк диапазон от температури и налягания. Всеки цилиндър се тества, за да се гарантира, че отговаря на нашите строги стандарти за качество, преди да напусне нашата фабрика.

6. Често задавани въпроси (FAQ)

Въпрос 1: Колко често трябва да се сменят уплътненията в хидравличния цилиндър на комбайна?

Отговор: Интервалът за смяна на уплътнението за хидравличен цилиндър на Harvester зависи от няколко фактора, включително часовете на работа, работната среда и състоянието на хидравличната течност. Като обща насока препоръчваме проверка на уплътненията на цилиндрите в началото на всеки сезон на прибиране на реколтата. Ако цилиндърът показва някакви признаци на изтичане или ако прътът изглежда набразден или надраскан, уплътненията трябва да се сменят. На практика много комбайни изискват смяна на уплътнението на всеки 1500 до 2500 работни часа. Нашата фабрика в Raydafon Technology Group Co., Limited предоставя комплекти уплътнения и подробни инструкции за монтаж за всички наши цилиндри. Редовната програма за проверка е най-добрият начин да определите правилния интервал за вашите специфични условия на работа.

Въпрос 2: Каква е най-честата причина за вътрешни течове в хидравличен цилиндър?

Отговор: Най-честата причина за вътрешни течове в хидравличния цилиндър на жътварката е износено или повредено уплътнение на буталото. Уплътнението на буталото разделя двете камери под налягане на цилиндъра. Когато уплътнението се износи, хидравличната течност може да изтече от страната с високо налягане към страната с ниско налягане, което води до загуба на мощност и скорост. Това често се причинява от замърсена хидравлична течност, която действа като абразив и износва уплътнението. В много случаи цилиндърът все още ще изглежда без теч отвън, но вътрешният теч ще се прояви като бавно, пълзящо движение на пръта на цилиндъра. Проблемът може да бъде открит чрез прост тест за утечка и решението е да се смени уплътнението на буталото и да се гарантира, че хидравличната течност е чиста.

Въпрос 3: Как мога да предотвратя навлизането на влага в моя хидравличен цилиндър?

Отговор: Влагата може да навлезе в хидравличния цилиндър на комбайна по няколко пътя. Най-често срещаният път е през уплътнението на пръта и уплътнението на чистачката при влажни условия. Вторият път е през обезвъздушителния филтър на хидравличния резервоар. За да предотвратите навлизането на влага, уверете се, че вентилационният филтър е чист и функционира правилно. Може да се използва обезвъздушител за активно отстраняване на влагата от въздуха, влизащ в резервоара. Освен това проверявайте редовно цилиндъра за признаци на вода в маслото, като например млечен вид. Ако има вода, източете и сменете течността. Използването на висококачествена хидравлична течност с добра деемулгируемост ще помогне за отделянето на водата от маслото, позволявайки то да бъде източено от резервоара. Освен това избягвайте използването на промиване под високо налягане на уплътненията на цилиндъра, тъй като това може да принуди водата да премине през уплътненията.

Въпрос 4: Какво означава спецификацията "дължина на хода" за хидравличен цилиндър?

Отговор: Дължината на хода е максималното разстояние, което буталния прът може да измине от напълно прибрано положение до напълно изпънато положение. Тази спецификация определя обхвата на движение, който цилиндърът може да осигури. Когато избирате хидравличен цилиндър на комбайн, дължината на хода трябва да съответства на необходимото движение на приспособлението. Например цилиндърът за повдигане на хедера на комбайн трябва да има ход, който е достатъчно дълъг, за да позволи повдигането на хедера до пълната транспортна височина. Ако дължината на хода е твърде малка, приспособлението няма да се движи през пълния си диапазон на движение. Ако е твърде дълъг, цилиндърът може да достигне дъното или да надхвърли необходимия диапазон. Нашата фабрика в Raydafon Technology Group Co., Limited предлага широка гама от дължини на хода, за да отговарят на различни приложения за жътва.

Въпрос 5: Може ли хидравличен цилиндър на жътварка да бъде ремонтиран или трябва да бъде сменен?

Отговор: Да, хидравличният цилиндър на жътварката обикновено може да бъде възстановен. Процесът на възстановяване включва разглобяване на цилиндъра, проверка на всички компоненти и подмяна на всички износени или повредени части. Най-често срещаните части, сменени по време на реконструкция, са уплътненията (уплътнение на пръта, уплътнение на буталото, уплътнение на чистачките), прътът (ако е набразден или огънат) и тръбата на цилиндъра (ако е повредена). Възстановяването на цилиндър често е значително по-евтино от закупуването на нов цилиндър и е обичайна практика за удължаване живота на оборудването. Нашата фабрика в Raydafon Technology Group Co., Limited предлага комплекти за възстановяване и услуги за възстановяване на нашия хидравличен цилиндър на жътварката.

7. Заключение

Ефективността на хидравличния цилиндър на комбайна при полеви операции се определя от сложно взаимодействие на фактори: качество на уплътнението, контрол на замърсяването, управление на натоварването, поддръжка на течности и спецификации на дизайна. Всеки фактор играе решаваща роля за гарантиране, че цилиндърът осигурява надеждна, ефективна и дълготрайна услуга в взискателната среда на работна жътва. Като разбират тези фактори, инженерите, мениджърите на оборудването и операторите могат да вземат информирани решения, за да увеличат максимално производителността и дълголетието на своето хидравлично оборудване. Цялостната програма за поддръжка, проактивният контрол на замърсяването и изборът на висококачествени компоненти са от съществено значение за постигане на оптимална производителност.

В Raydafon Technology Group Co., Limited имаме над десетилетие опит в производството на висококачествени хидравлични компоненти за селскостопанската индустрия. Нашият хидравличен цилиндър за комбайн е проектиран и произведен, за да отговаря на най-високите стандарти за производителност и надеждност, като използва първокласни материали, прецизна машинна обработка и строг контрол на качеството. Ние се ангажираме да предоставяме на нашите клиенти възможно най-добрите решения за техните хидравлични нужди. Ако имате някакви въпроси относно избора или поддръжката на хидравличен цилиндър за вашето оборудване за прибиране на реколтата, моля, свържете се с нашия експертен екип.

Свържете се с Raydafon Technology Group Co., Limited днесза да научите повече за нашия хидравличен цилиндър на комбайна и как той може да подобри надеждността и ефективността на вашите операции по жътва.
