Каква роля играят прецизните зъбни колела в автоматизираното производствено оборудване?

В рамките на тихия, прецизно хореографиран танц на автоматизирана производствена линия, невидима сила движи всяко движение. Роботизираните ръце се артикулират с милиметрова точност, CNC шпинделите се въртят с хиляди обороти в минута, а конвейерните системи транспортират компоненти с точно време. В сърцето на тази механична симфония лежи компонент, който е толкова фундаментален, че присъствието му често се пренебрегва, но повредата му може да спре цяла производствена линия:Прецизна екипировка. Това не са обикновените колелца с груби зъби на детска играчка; те са създадени чудеса на математиката, металургията и производството, способни да предават огромен въртящ момент, като същевременно поддържат позиционна точност, измерена в микрони. Тяхната роля в съвременното автоматизирано производство не е просто функционална; това дава възможност. Те са безшумните работни коне, които превръщат суровата мощност на двигателя в контролирано, прецизно движение, което определя индустриалната автоматизация.

Но каква точно е ролята на Precision Gear в този контекст? Той трябва да служи като механична основа, върху която се изграждат прецизността, скоростта и надеждността на цялата автоматизирана система. Прецизното зъбно колело предава мощност, променя скоростта и въртящия момент и – което е най-критично – осигурява прецизното ъглово позициониране, необходимо за задачи като пробиване, фрезоване, сглобяване и операции за вземане и поставяне. Без тях повторяемото, високоскоростно и прецизно производство, което характеризира съвременното производство, би било невъзможно. Тази статия ще анализира многостранната роля на прецизните зъбни колела в автоматизираното производствено оборудване. Ще изследваме физиката на геометрията на предавките, критичното значение на степените на точност, науката за материалите, която гарантира дълголетие, и практическите последици от избора на предавка за производителността на системата. Чрез изследване на приложения в реалния свят, технически спецификации и икономическите последици от качеството на предавките, ние ще илюстрираме защо тези компоненти са гръбнакът на автоматизираната фабрика.

Съдържание

• 1. Какво определя прецизното зъбно колело в автоматизираното производство?
• 2. Как прецизните зъбни колела определят точността и повторяемостта на системата?
• 3. Каква е връзката между геометрията на зъбното колело и предаването на мощност?
• 4. Как материалът и топлинната обработка влияят върху дълголетието на съоръженията?
• 5. Какви са критичните технически спецификации на високоефективно прецизно зъбно колело?
• 6. Как изборът на предавка влияе върху общата цена на притежание?
• Често задавани въпроси (FAQ)
• Заключение: Механизмът, който движи автоматизацията

1. Какво определя прецизното зъбно колело в автоматизираното производство?

За да разберем ролята на прецизното оборудване, първо трябва да дефинираме какво го отличава от стандартното оборудване. В контекста на автоматизираното производство прецизността не е лукс; това е основно изискване. Прецизното зъбно колело се определя не само от неговите размери, но и от неговата точност - степента, до която действителната му геометрия съвпада с неговата теоретична, определена от дизайна геометрия. Това включва критични параметри като профил на зъбите, стъпка, изпреварване и концентричност. В система за автоматизация с висока производителност, зъбно колело, което се отклонява от предвидената си форма дори с няколко микрона, ще доведе до обратна реакция, вибрации и позиционни грешки, влошавайки производителността на цялата система. Това е разликата между предавка, която "работи" и предавка, която "се представя".

Дефиницията на прецизно зъбно колело често е кодифицирана в международни стандарти, като немския стандарт DIN или американските спецификации на AGMA (Американската асоциация на производителите на зъбни колела). Тези стандарти определят йерархия от степени на точност на предавките. Например, AGMA Q10 или Q12 представлява високо прецизна предавка, подходяща за приложения, изискващи изключителна точност на позициониране. Степента се определя от изчерпателен набор от измервания, включително обща композитна грешка, грешка от зъб до зъб и биене. Тези параметри не са теоретични; те се измерват директно на специализирано оборудване за проверка на зъбни колела, като например машина за изпитване на зъбни колела или машина за измерване на координати (CMM). Нашата фабрика в Raydafon се придържа към тези строги стандарти, като гарантира, че всяка прецизна екипировка, която произвеждаме, отговаря на строгите изисквания на съвременните автоматизирани системи.

В автоматизирана производствена среда използването на непрецизна предавка е покана за провал. Натрупването на малки грешки – няколко микрона тук, няколко дъгови секунди там – може да се прояви като машина, която непрекъснато пропуска целта си, робот, който не може да повтори точно пътя, или шпиндел, който предизвиква бърборене и влошава покритието на повърхността. Икономическите последици са значителни: отхвърлени части, повишено износване на други компоненти и скъпи престои. Precision Gear, напротив, е компонентът, който позволява на системата да постигне своя дизайнерски потенциал. Той осигурява механичната твърдост, повторяемост и ниска хлабина, необходими за надеждната, високоскоростна работа, която определя съвременното производство. Нашата фабрика е посветена на производството на продукти Precision Gear, които отговарят на тази критична нужда, и сме инвестирали в усъвършенствани производствени технологии, за да гарантираме качеството на всяко оборудване, което произвеждаме.

2. Как прецизните зъбни колела определят точността и повторяемостта на системата?

В автоматизираното производство точността и повторяемостта са двата стълба на производителността. Точността е способността на машината да позиционира инструмент или детайл на точното желано място. Повторяемостта е способността да се връщате в същата позиция надеждно, всеки път. Докато много фактори допринасят за тези показатели - включително контролера, системата за обратна връзка и механичната структура - Precision Gear е основен определящ фактор. Всяка грешка в предавката е директна грешка в позицията на оста. Това е така, защото зъбната предавка е механичната връзка между двигателя и товара и всяко отклонение в нейната геометрия се превръща директно в отклонение в позицията.

Основният източник на грешка в зъбната предавка е хлабината, ъгловото движение на изходящия вал, когато входящият вал се държи неподвижен. Луфтът е присъщ на всички двойки зъбни колела, но може да бъде сведен до минимум чрез прецизен дизайн. Дизайнът на профила на зъбите, централното разстояние и степента на точност на зъбното колело влияят върху размера на хлабината. Стандартно зъбно колело може да има луфт от няколко дъгови минути (мярка за ъгъл), което, умножено по предавателното отношение и радиуса на рамото, може да се превърне в позиционна грешка от десетки микрони. Прецизното зъбно колело, със своя строго контролиран профил на зъбите и минимално биене, може да намали този луфт до по-малко от дъгова секунда. Това е разликата между машина, която постоянно произвежда части с толеранс от няколко микрона, и машина, която се бори да изпълни спецификацията. Продуктите Precision Gear на нашата фабрика се произвеждат с изключително строг контрол на хлабината, което позволява високата прецизност, необходима в съвременните автоматизирани системи.

Повторяемостта на една система зависи също и от зъбната предавка. Система с прецизна предавка, която е без хлабина и периодични грешки, ще се връща в същата позиция многократно, което позволява производството на идентични части при дълги производствени серии. Това е от съществено значение в приложения като системи за избор и поставяне, където роботът трябва да постави компонент на абсолютно едно и също място хиляди пъти. Предавка с голямо биене или променливо предавателно отношение ще доведе до промяна на позицията на робота с течение на времето, което ще доведе до грешки при сглобяване и отпадъци. Избирайки висококачествена прецизна предавка, системният интегратор гарантира, че механичната връзка между двигателя и товара е възможно най-безгрешна, което позволява на контролера и системата за обратна връзка да постигнат пълния си потенциал. Ето защо Precision Gear не е просто компонент; това е критичен фактор за автоматизирания производствен процес.

За да илюстрирате влиянието на точността на предавката, разгледайте следните данни. Система, работеща с рамо с дължина 1 метър със съотношение 100:1, изисква позиционна точност от 0,1 mm. Това означава необходимата ъглова точност на изхода на скоростната кутия от приблизително 1 дъгова секунда. Стандартна предавка с 2 дъгови минути луфт би довела до грешка от над 12 мм в края на рамото. Прецизно зъбно колело с по-малко от 1 дъгова секунда луфт ще постигне необходимата точност. Този количествен пример демонстрира критичната роля, която изборът на Precision Gear играе за постигане на желаната производителност на системата.

3. Каква е връзката между геометрията на зъбното колело и предаването на мощност?

За да преминем отвъд кинематичната роля на предавката и да разгледаме нейната структурна роля, трябва да проучим връзката между нейната геометрия и способността й да предава мощност. Предаването на мощност е функция на въртящия момент, който предавката може да поеме, нейната скорост на въртене и нейната способност да издържа натоварванията без повреда. Геометрията на зъба на зъбното колело - неговият профил, ъгъл на натиск и ъгъл на спиралата - играе основна роля при определяне на неговата товароносимост и ефективност. Контактното напрежение върху зъбната повърхност на зъбното колело, напрежението на огъване в корена на зъба и скоростта на плъзгане са пряко свързани с геометрията. Лошо проектираният профил на зъбите може да доведе до преждевременно износване, хлътване или счупване на зъбите.

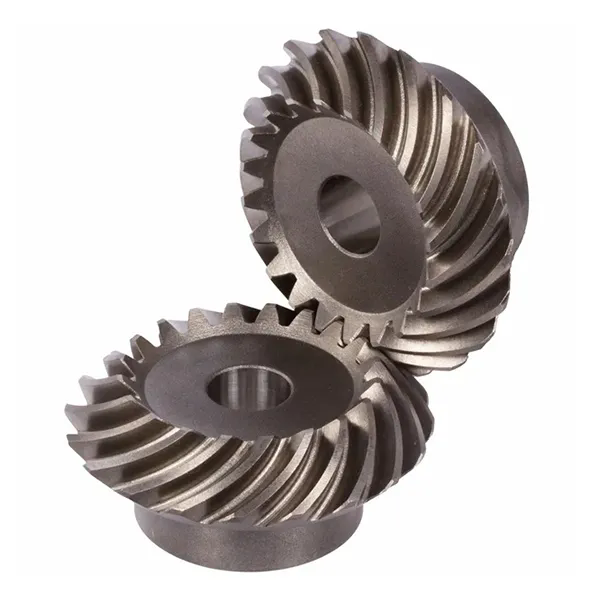

Еволвентният профил на зъбите е стандартът за прецизни зъбни колела поради способността му да поддържа постоянно съотношение на ъгловите скорости, докато зъбното колело се върти. Ъгълът на натиск, обикновено 20 градуса, представлява ъгълът между линията на действие и допирателната към кръга на стъпката. По-високият ъгъл на натиск (напр. 25 градуса) води до по-здрав зъб, но увеличава радиалното натоварване върху лагерите. Ъгълът на спиралата в спираловидните зъбни колела осигурява по-плавна и тиха работа, но също така въвежда аксиална тяга, която трябва да се управлява от лагерната система. Правилният избор на тези параметри е от съществено значение, за да се гарантира, че зъбната двойка отговаря на изискванията за въртящ момент и скорост на приложението, като същевременно поддържа приемлива ефективност и дълголетие. Нашата фабрика използва усъвършенстван софтуер за проектиране, за да моделира тези параметри и да оптимизира дизайна на предавката за конкретното приложение.

В допълнение към геометричните параметри, повърхностното покритие на зъбите на зъбното колело е критичен фактор при предаването на мощността. По-гладка повърхност намалява триенето, намалява генерирането на топлина и подобрява ефективността на зъбната двойка. Освен това намалява риска от микропитинг и подобрява издръжливостта на предавката. Съвременните процеси на смилане могат да постигнат покритие на повърхността от Ra 0,4 µm или по-добро, което е от съществено значение за приложения с висока производителност. Термичната обработка на материала на зъбното колело също е от решаващо значение за предаването на мощност; зъбно колело, което е твърде меко, ще се деформира при натоварване, докато такова, което е твърде твърдо, може да бъде крехко. Правилната твърдост на корпуса и твърдостта на сърцевината се определят от изискванията за натоварване и скорост на приложението. Продуктите Precision Gear на нашата фабрика са произведени с оптимизирани повърхностни покрития и топлинна обработка, за да осигурят максимална способност за предаване на мощност и дълголетие.

Таблицата по-долу илюстрира връзката между геометрията на зъбното колело и ключовите параметри на ефективността.

4. Как материалът и топлинната обработка влияят върху дълголетието на съоръженията?

Дълголетието на една прецизна предавка не се определя единствено от нейната геометрична точност; това също е функция на неговия материал и термичната обработка, на която е подложен. Материалът на зъбното колело трябва да притежава достатъчна якост, за да се справи с приложените натоварвания, достатъчна издръжливост, за да устои на счупване, и достатъчна устойчивост на износване, за да поддържа профила си в продължение на милиони цикли. Най-често срещаните материали за Precision Gear са цементирани стомани, като 20MnCr5 или 18CrNiMo7-6. Тези стомани предлагат отлична комбинация от висока якост на сърцевината и висока твърдост на корпуса. Твърдостта на корпуса, постигната чрез процеси като карбуризиране, осигурява твърда, устойчива на износване повърхност. Твърдостта на сърцевината, запазена под кутията, осигурява издръжливостта за поемане на ударни натоварвания и устойчивост на счупване на зъбите.

Процесът на термична обработка е деликатен баланс. Ако кутията е твърде плитка, зъбното колело ще се износи бързо. Ако корпусът е твърде дълбок, сърцевината може да стане твърде крехка. Правилната дълбочина и твърдост на корпуса се определят от геометрията на зъбното колело, приложеното натоварване и очаквания живот на зъбното колело. Процесът се контролира внимателно, за да се постигне желаната металургична структура. Нашата фабрика е развила опит в термичната обработка на компоненти на прецизни зъбни колела, използвайки модерно оборудване и контрол на процеса, за да гарантира, че нашите зъбни колела отговарят на строгите изисквания на автоматизираното производство. Процесът включва: карбуризиране или карбонитриране за създаване на корпуса; закаляване за втвърдяване на корпуса; и темпериране за намаляване на чупливостта на закалената обвивка. Резултатът е зъбно колело, което може да издържи на голямото натоварване и големия брой цикли на модерна автоматизирана производствена линия.

Значението на избора на материал и термичната обработка се илюстрира най-добре от историята на случая. Производител на системи за автоматизация е имал висок процент на отказ на зъбни колела в своите роботизирани палетизатори. Зъбните колела бяха преждевременно износени, което доведе до увеличен луфт и лоша точност на позициониране. Разследването разкри, че зъбните колела са произведени от по-нискокачествена стомана, с недостатъчна дълбочина и твърдост на корпуса. Зъбните колела бяха заменени с Precision Gear, изработени от стомана 20MnCr5, с дълбочина на корпуса 0,8-1,0 mm и твърдост на корпуса 58-62 HRC. Новите зъбни колела осигуряват експлоатационен живот, който е пет пъти по-дълъг, ефективно елиминирайки прекъсванията, свързани със зъбните колела. Този пример демонстрира огромното влияние, което изборът на материал и термичната обработка могат да окажат върху надеждността на една система.

Таблицата по-долу предоставя сравнение на свойствата на материала за различни зъбни стомани.

5. Какви са критичните технически спецификации на високоефективно прецизно зъбно колело?

За да определят количествено производителността на Precision Gear, инженерите трябва да оценят изчерпателен набор от технически спецификации. Тези параметри не са задължителни; те определят възможностите на предавката и определят нейната пригодност за конкретно приложение. Подробният анализ на тези спецификации е от съществено значение, за да се гарантира, че оборудването ще отговори на взискателните изисквания на автоматизираната производствена система. Критичните спецификации включват степен на точност на зъбното колело, луфт, биене, грешка в профила на зъбите и повърхностно покритие. Всеки от тези параметри влияе върху производителността на предавката и всички трябва да се вземат предвид при избора на предавка за конкретна система.

Степента на точност е най-основната мярка за качеството на зъбното колело. Както бе споменато по-рано, това се определя от стандарти като AGMA или DIN. Зъбно колело с рейтинг AGMA Q11 се счита за високо прецизно зъбно колело, подходящо за автоматизирани приложения от висок клас. Луфтът е хлабината между зацепващите се зъби. Ниският луфт е от съществено значение за приложения, изискващи висока повторяемост. Биенето е мярка за концентричността на зъбното колело, степента, до която оста на въртене на зъбното колело се отклонява от истинския си център. Голямото биене ще накара зъбното колело да се клати, докато се върти, внасяйки периодични грешки и вибрации. Грешката в профила на зъба е мярка за това доколко действителната форма на зъба на зъбното колело съответства на теоретичната форма на еволвента. Голяма грешка в профила ще причини променливо предавателно отношение, което води до колебания на скоростта и вибрации.

Повърхностното покритие на профила на зъбите също е критично. Гладката повърхност намалява триенето, намалява генерирането на топлина и подобрява ефективността. Освен това намалява риска от микропитинг и подобрява издръжливостта на предавката. Спецификациите на високоефективно прецизно зъбно колело, произведено отRaydafon Technology Group Co., Limitedса подробно описани в следващата таблица.

Тези спецификации не са произволни; те са резултат от цялостен анализ на предвиденото приложение на зъбното колело. Зъбно колело, използвано във високоскоростно шпинделно приложение, например, може да изисква по-фина повърхност и по-висока степен на точност от зъбно колело, използвано в нискоскоростен конвейер. Нашата фабрика работи в тясно сътрудничество с клиентите, за да определи точните спецификации, необходими за тяхното конкретно приложение, като гарантира, че Precision Gear е оптимизиран за производителността на системата и икономическите изисквания.

6. Как изборът на предавка влияе върху общата цена на притежание?

За производствена операция общата цена на притежание (TCO) е крайният показател за стойността на компонента. TCO включва първоначалната покупна цена на оборудването, но включва и разходите, свързани с инсталирането, поддръжката и, най-важното, престоя на системата. Предавка с по-ниска цена може да изглежда привлекателна първоначално, но ако се повреди преждевременно, цената на подмяната и цената на загубеното производство могат бързо да намалят спестяванията. Внимателният подбор на висококачествена прецизна предавка е инвестиция в надеждността и производителността на автоматизираната система. В този раздел ще изследваме икономиката на избора на предавка, като ще разгледаме компромисите между първоначалните разходи, разходите за поддръжка и времето на престой.

Преките разходи от повреда на предавката са значителни. Когато Precision Gear се повреди, производствената линия спира. Цената на този престой варира значително в зависимост от индустрията и конкретното приложение. В завод за производство на автомобили с голям обем престоят може да струва десетки хиляди долари на минута. В съоръжението за производство на полупроводници цената може да бъде дори по-висока. Разходите за подмяна на зъбното колело са незначителни в този контекст. Цената на загубеното производство, цената на труда за ремонт на системата и цената на проблемите с качеството, дължащи се на повредата, могат да надвишат цената на самата предавка с фактор от 10 до 100. Избирайки висококачествена прецизна предавка, собственикът на системата намалява риска от непланиран престой. По-вероятно е зъбното колело да работи надеждно през предвидения живот, като минимизира риска от катастрофална повреда, която би спряла производството.

Разходите за поддръжка, свързани с дадена предавка, също са важен фактор. Висококачествената прецизна предавка изисква по-рядка проверка и подмяна. Той е по-малко податлив на износване, хлътване и счупване на зъбите, което намалява необходимостта от интервенции за поддръжка. За разлика от това, зъбно колело с по-ниско качество може да изисква чести проверки, смяна на маслото и настройки, което увеличава разходите за поддръжка през целия му живот. Общата цена на притежание на предавка е сумата от всички тези разходи: първоначалната покупна цена, разходите за инсталиране, разходите за поддръжка и разходите за престой. Едно висококачествено Precision Gear може да има по-висока първоначална покупна цена, но по-ниските разходи за поддръжка и престой водят до по-ниска обща цена на притежание. Нашата фабрика в Raydafon предоставя висококачествени продукти Precision Gear, които, макар и на конкурентни цени, са проектирани да минимизират общата цена на притежание за нашите клиенти.

Таблицата по-долу илюстрира сравнение на общата цена на притежание за висококачествено Precision Gear спрямо стандартно оборудване за период от пет години.

Този опростен пример демонстрира как изборът на Precision Gear може значително да намали общите разходи за притежание с течение на времето. По-високата първоначална цена на Precision Gear е повече от компенсирана от спестяванията при поддръжка и престой. Изборът на предавка не е просто инженерно решение; тя е финансова. Чрез фокусиране върху общата цена на притежание, а не само върху първоначалната цена, системните интегратори могат да вземат решения, които подобряват рентабилността на производствената операция.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между Precision Gear и стандартна предавка?

Отговор: Прецизното зъбно колело е произведено с по-строги допуски, с по-ниска хлабина, биене и грешки в профила на зъбите. Осигурява превъзходна точност и повторяемост в автоматизирани системи. Стандартните предавки имат по-свободни допуски и са подходящи за по-малко взискателни приложения. Стандартната предавка може да има обратна реакция от няколко дъгови минути, докато прецизната предавка може да постигне по-малко от една дъгова секунда. Нашата фабрика в Raydafon Technology Group Co., Limited е специализирана в производството на продукти за прецизни съоръжения, които отговарят на най-високите индустриални стандарти.

Въпрос 2: Как обратната реакция влияе на работата на автоматизирана система?

Отговор: Луфтът е хлабината между зацепените зъби на зъбното колело. Това причинява мъртва зона в зъбната предавка, където изходният вал не се движи дори когато входящият вал се завърти. Това намалява точността и повторяемостта на системата, особено по време на обръщане на посоката. В роботизирана ръка хлабината може да доведе до превишаване или подминаване на целевата позиция, което води до грешки при сглобяването.

Въпрос 3: Какви фактори определят дълготрайността на прецизната предавка?

Отговор: Дълготрайността на една прецизна предавка се определя от комбинация от фактори: качеството на материала, топлинната обработка, повърхностното покритие, смазването и работните условия (натоварване, скорост и температура). Една добре проектирана предавка, изработена от висококачествен материал и правилно термично обработена, ще има дълъг експлоатационен живот. Редовната поддръжка и правилното смазване могат допълнително да удължат живота на предавката.

Въпрос 4: Как да избера правилното Precision Gear за моята система за автоматизация?

Отговор: Изборът на правилната прецизна предавка изисква подробен анализ на изискванията на системата, включително необходимия въртящ момент, скорост, точност и средата, в която предавката ще работи. Предавката трябва също така да е съвместима с двигателя и другите механични компоненти на системата. Нашият екип в Raydafon Technology Group Co., Limited може да ви помогне с процеса на подбор, предоставяйки експертни насоки и техническа поддръжка.

Въпрос 5: Какви са признаците за повреда на Precision Gear?

Отговор: Признаците за повреда на Precision Gear включват повишен шум (скърцане или хленчене), повишена вибрация, загуба на точност (системата не успява да позиционира правилно) и наличие на метални частици в смазката. Ранното откриване на тези признаци може да предотврати катастрофална повреда и да сведе до минимум времето за престой.

Заключение: Механизмът, който движи автоматизацията

Прецизна екипировка е тихият, невъзпят герой на автоматизираната фабрика. Това е механичната основа, върху която се изграждат точността, повторяемостта и надеждността. От здравите зъбни колела на CNC обработващ център до фино изработените зъбни колела на роботизирана ръка, Precision Gears са незаменимите компоненти, които трансформират електрическата енергия в прецизно, контролирано движение. Изследвахме определящите характеристики на прецизното зъбно колело: неговата степен на точност, хлабина, материал и топлинна обработка и повърхностно покритие. Ние също така проучихме ролята му в предаването на енергия, въздействието му върху общите разходи за притежание и критичното значение на избора на правилната предавка за приложението.

Бъдещето на автоматизираното производство ще изисква още по-голяма прецизност, по-високи скорости и повишена надеждност. Precision Gear ще продължи да се развива с нови материали, нови производствени процеси и нови дизайни, които да отговорят на тези изисквания. Но основната роля на прецизното зъбно колело ще остане непроменена: да осигури механичната връзка между мощност и прецизност, позволявайки повторяемото производство с висока точност, което определя съвременната фабрика. Ние от Raydafon Technology Group Co., Limited се гордеем, че сме партньор в тази еволюция, предоставяйки висококачествени продукти Precision Gear, които помагат на нашите клиенти да постигнат своите производствени цели.

Ако търсите надежден партньор за вашите нужди от Precision Gear, ви каним да се свържете с нас. Нашият екип от опитни инженери е готов да ви помогне при избора на правилното оборудване за вашето приложение, предоставяйки експертни насоки и техническа поддръжка.Свържете се с Raydafon Technology Group Co., Limited днесза да обсъдим вашите изисквания за Precision Gear и да открием как нашите продукти могат да подобрят производителността и надеждността на вашето автоматизирано производствено оборудване.
