Резервна скоростна кутия на фуражния миксер Comer

Резервна скоростна кутия на фуражния миксер Comer

Произведен от Raydafon заместител на скоростната кутия на миксера за фуражи C3A, използван при вагоните за смесване и хранилките TMR. Предназначен за 540 оборота в минута вход и до 92 kW входна мощност, с 1-3/4 инча Z20 шлицови входни и изходни връзки на стандартния модел за монтаж C3A. Корпусът е чугунен; зъбните колела са карбуризирани и закалени до HRC55 или по-висока за устойчивост на износване и удар, а вносните високоскоростни лагери носят натоварването на смесване при непрекъсната ежедневна работа. За този модел са налични съотношения 1:1 и 1,8:1. Съвместим със смесителни вагони от Aksa, DAF Agro, Falke Maschinenbau, Euromilk и Metal-Fach. Comer и C3A са търговски марки на Comer Industries; Raydafon е независим производител и не е свързан с тях. Изпратете вашето съотношение и снимка на старата табелка за потвърждение на монтажа и оферта в рамките на 24 часа.

Резервна скоростна кутия на фуражния смесител Comer — Монтажен модел C3A

Независим резервен заместител на скоростната кутия на смесителя за фуражи C3A, използвана в смесителните вагони. Корпус от чугун, карбуризирана и охладена предавка при HRC55 или по-висока, 1-3/4" Z20 шлицови вход и изход, 540 об./мин. номинална входна мощност и до 92 kW входна мощност — отговор, когато оригиналното устройство е износено или изчерпано.

540НОМИНАЛЕН ВХОД rpm
92 kWМАКСИМАЛНА ВХОДЕНА МОЩНОСТ
Z201-3/4" ШЛИЦ, ДВАТА КРАЯ
HRC55+ТВЪРДОСТ НА ЗЪБНАТА ПОВЪРХНОСТ

Бележка за марката:Raydafon е независим производител на скоростни кутии. Comer и C3A са търговски марки на Comer Industries S.p.A. Тази страница описва произведено от Raydafon резервно устройство, което е взаимозаменяемо по размери и функционалност с модела за монтаж C3A. Raydafon не е свързан, упълномощен от или доставчик на оригинално оборудване на Comer Industries. Винаги потвърждавайте монтажния чертеж преди поръчка.

Резервна скоростна кутия на фуражния миксер Comer — Съвместим резервен модул C3A

Когато скоростната кутия на смесителен вагон се повреди, практическият въпрос никога не е „коя марка е на отливката“, а „ще се завинти, ще поеме ли товара и ще стигне ли дотук през този сезон“. Тази скоростна кутия с модел C3A е създадена, за да отговори точно на това: същото шлицово разположение на входа и изхода, същата проектна точка от 540 оборота в минута и корпус от чугун, който се монтира върху плочата на скоростната кутия на вагона, без да се модифицира машината. Подходящ е за миксери и фуражни вагони TMR, които първоначално са били оборудвани с модула C3A, и се доставя от Raydafon от собствената фабрика в Нингбо, Китай, съгласно система за качество ISO 9001.

Тъй като това е запасна производствена замяна, а не оригинална част само за дилър, времето за доставка и единичната цена са едновременно по-кратки и по-ниски — което има значение, когато миксерът не работи по време на сезона на хранене. Уредът се доставя сух и трябва да се напълни с трансмисионно масло SAE 90 преди първа употреба, така че се уверете, че маслото е поръчано със скоростната кутия. Ако имате нужда и от задвижващата линия, нашатаКарданен вал за фуражни смесителисъответства на същия профил на сплайн.

Технически спецификации

  • МоделC3A
  • ПриложениеСмесителен вагон / фуражен смесител
  • Макс. входна скорост на въртене540 об./мин
  • Макс. входна мощност92 kW
  • Връзка 1С шлици, 1-3/4 инча, 20 шлици
  • Връзка 2С шлици, 1-3/4 инча, 20 шлици
  • Материал на корпусаЧугун
  • Обработка на съоръженияКарбуризиран и закален, HRC55 или по-висок
  • ЛагериВносни комплекти високоскоростни лагери
  • Клас на вискозитет на маслото SAE90
  • Маслото се доставя с уредаНе — маслото се поръчва отделно
  • Продажна единицавсеки

Пълен лист със спецификации за този резервен модул. Превъртете настрани на телефона, за да видите стойността на всеки ред.

Име на продукта Скоростни кутии на миксери за фуражи — Замяна на Comer C3A, 1:1, 1,8:1
Модел C3A
единица всеки
Обхват на приложение Смесителен вагон
Макс. входна скорост на въртене 540 об./мин — свържете се с нас за мощност при различни RPM
Макс. входна мощност 92 kW
Връзка 1 С шлици, външен диаметър 1-3/4 инча, 20 шлици
Връзка 2 С шлици, външен диаметър 1-3/4 инча, 20 шлици
Материал на корпуса Чугун
Обработка на съоръжения Карбуризиран и закален, повърхностна твърдост на зъбите HRC55 или по-висока
Клас на вискозитет на маслото SAE 90
Съдържа масло Не — скоростната кутия се доставя без масло и трябва да се напълни преди първа употреба
График за смяна на маслото Първа смяна след 50–70 работни часа, след това на всеки 500–700 работни часа или поне веднъж годишно
Състои се от Скоростна кутия (маслото се поръчва отделно)
Съвместими марки машини Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Преди да поръчате:потвърдете монтажната повърхност на скоростната кутия, входния и изходния шлиц (1-3/4" Z20 на стандартния модел C3A) и необходимото съотношение. Ако вашият миксер работи с различно съотношение или разположение на вала, изпратете старата снимка на табелата или чертежа и ние ще го съпоставим.

Размери на продукта

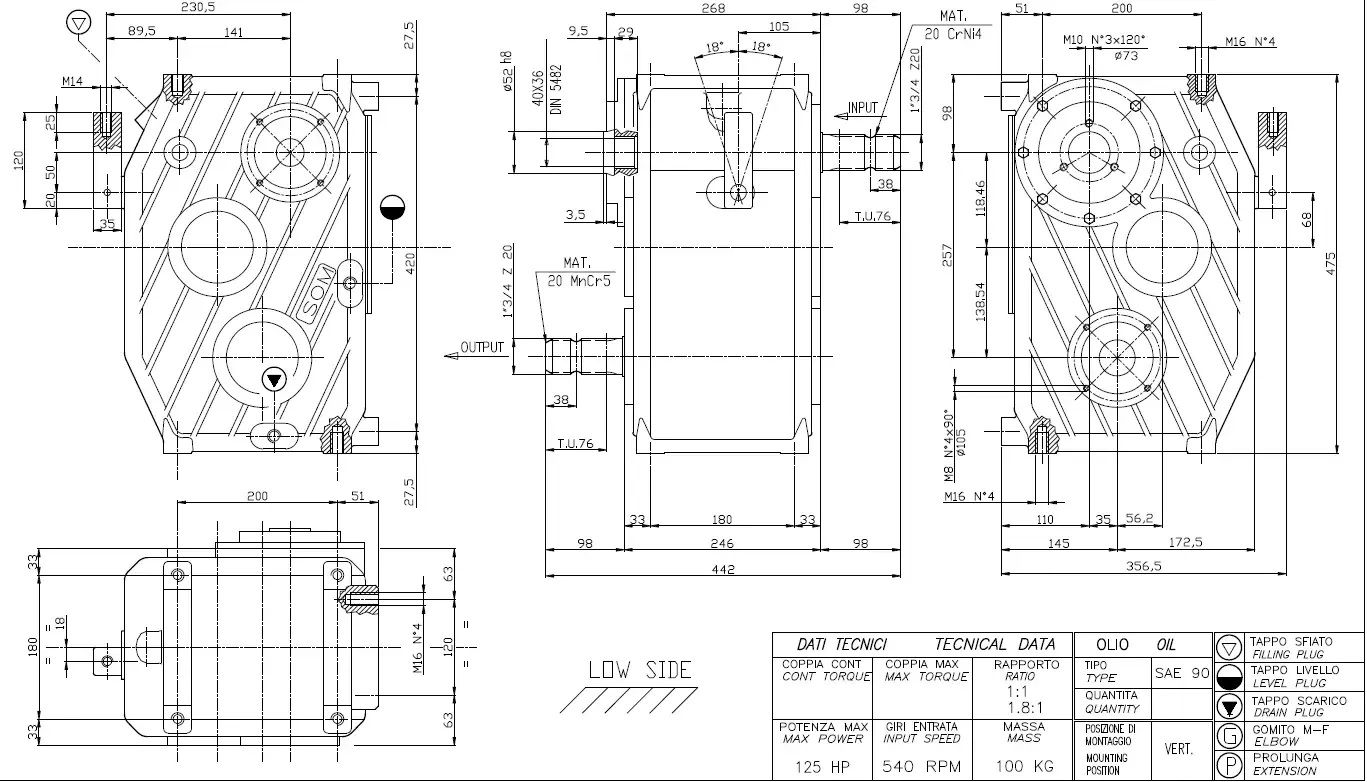

Схемата по-долу е референтната геометрия за модула за смяна на C3A. Използвайте го, за да проверите разстоянието между отворите за болтове, центровете на валовете, входните и изходните позиции и общата височина спрямо пластината на скоростната кутия на вашия миксер, преди да поръчате.

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Резервна скоростна кутия C3A — очертания и монтажни размери.

Размерите са показани за справка. Моля, потвърдете окончателния чертеж спрямо вашата машина, преди да направите поръчка — 5 mm разлика в разстоянието между болтовете е най-честата причина за връщане.

За кои миксери и марки пасва тази скоростна кутия

Моделът C3A се използва при смесителни вагони от редица европейски и международни производители. Тази резервна единица обикновено се монтира на машини от:

  • Акса
  • ДАФ Агро
  • Falke Maschinenbau
  • Евромляко
  • Метал-Fach

Имената на марките са изброени само за да посочат съвместимостта на монтажа. Ако вашият вагон не е в списъка, изпратете снимка на съществуващата скоростна кутия и нейната табелка с наименование — в повечето случаи можем да потвърдим съвместимостта само от размера на шлиците, съотношението и шарката на болтовете.

Приложение на продукта: Как работи скоростната кутия на смесителен вагон

При фуражния смесител скоростната кутия е интерфейсът между ВОМ на трактора и смесителния шнек. Мощността на трактора достига при 540 оборота в минута, предавката я намалява и умножава въртящия момент, а шнекът се върти достатъчно бавно, за да повдигне, сгъне и смеси сено, зърно, силаж и мокри странични продукти в постоянна дажба. Съотношението, монтирано към модела C3A — обикновено 1:1 или 1,8:1 в това приложение — е това, което определя баланса между скоростта на смесване и силата на завъртане, поради което правилното съотношение е толкова важно, колкото и шаблонът на болта.

Две работни характеристики решават дали скоростната кутия на миксера ще оцелее през сезона. Първият е как се справя с мокър, плътен материал: силажът и пулпата от цвекло оказват много по-голямо непрекъснато натоварване върху зъбите на зъбното колело, отколкото сухото сено, така че твърдостта на зъбната повърхност и качеството на лагера са това, което предотвратява питинга и преждевременната повреда. Второто е как се държи при стартиране, когато пълен шнек трябва да се освободи от уплътнения фураж. Скоростна кутия с правилно настроена хлабина и твърд лят корпус абсорбира този шок много по-добре от лек корпус, който се огъва под натоварване.

Ето защо практическите експлоатационни разходи на фуражния миксер са доминирани от скоростната кутия, а не от трактора. Устройство, което предава мощност с минимални загуби, се нуждае от по-малко гориво или електричество за същата дажба, а устройство, което запазва настройките си, се нуждае от по-малко смени на маслото, по-малко смени на уплътнения и по-малко време на престой по средата на цикъла на захранване. За ферма, управляваща няколко вагона, тези числа се събират за сезон.

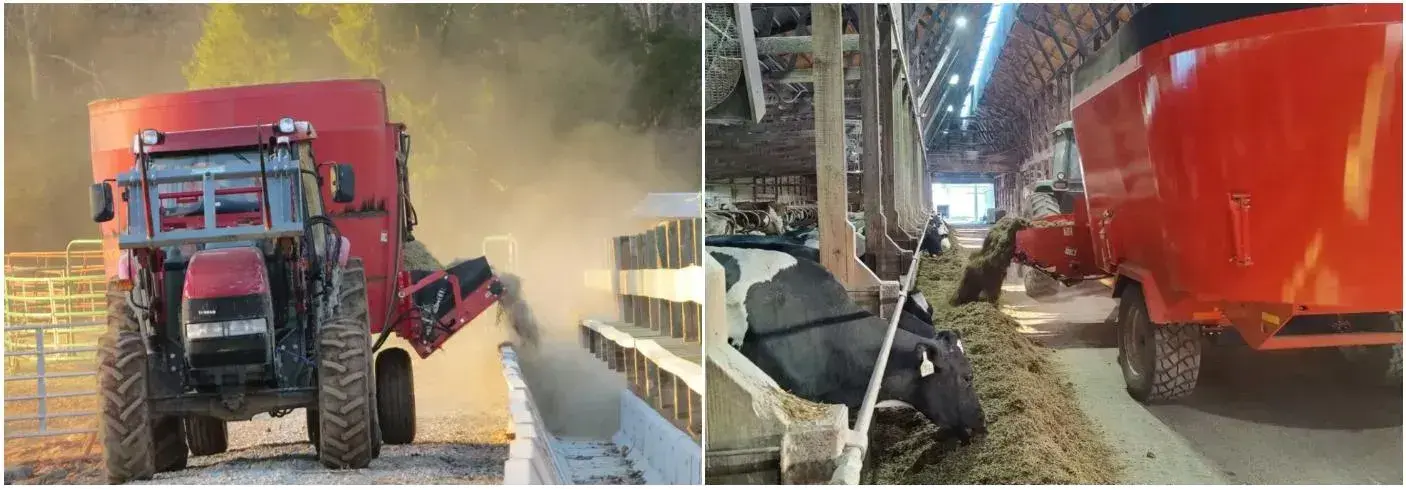

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Резервната скоростна кутия в работно положение като задвижване на шнека на смесителна ремарке.

Предимства на продукта

Създаден да работи цял ден

Корпус от чугун и въглеродни зъбни колела с рейтинг HRC55 или по-висок поддържат геометрията си чрез непрекъснато 8-часово смесване на фураж с високо съдържание на фибри и мокро зърно, включително праха и влажността от ежедневната употреба във фермата.

Ефективен трансфер на мощност

Точно съгласуваното зацепване на предавките поддържа ниски загуби при трансмисията, така че един и същ трактор може да смеси няколко тона в по-кратък цикъл и да изразходва по-малко гориво или да консумира по-малко електричество за същата дажба.

Подходящ за широка гама вагони

Монтажният модел C3A и шлиците 1-3/4" Z20 покриват миксери от малки семейни машини до големи TMR вагони, а модулът може да замени оригиналната скоростна кутия, без да модифицира рамката на машината.

Директно обслужване

Оформлението е умишлено просто: уплътненията, лагерите и комплектите зъбни колела могат да се сменят поотделно, така че сервизът може да извърши повечето ремонти без специални инструменти и да върне вагона за работа още същия ден.

Конкурентна фабрична цена

Произведено в нашата собствена фабрика, а не закупено чрез дистрибуторска верига, устройството е на цена под оригиналните части само за дилъри, със същия шлиц, съотношение и монтажни размери.

Резервни части и техническа поддръжка

Спецификацията на маслото, съотношенията, уплътненията и лагерите за смяна се предлагат от един и същ доставчик, като инженерите са на разположение, за да потвърдят монтажа от снимка на повредения модул.

Производителността зависи от правилния клас масло, правилното ниво на маслото и работните часове, посочени в графика за поддръжка — интервалите за смяна на маслото за този уред не са задължителни и пропускането на първата смяна на 50–70 часа е най-честата причина за ранен шум от лагери.

Поръчка, доставка и поддръжка

  1. Изпратете подробностите.Кажете ни модела или съотношението (C3A, 1:1 или 1,8:1), количеството и — ако имате — снимка на табелката с името на старата скоростна кутия и монтажната й страна.
  2. Потвърдете чертежа.Ние проверяваме шпонката, съотношението и модела на монтаж спрямо референтния чертеж C3A и изпращаме потвърждение преди производството, така че нищо не е изградено срещу грешно предположение.
  3. Твърда оферта и време за изпълнение.Получавате цена, разлики в количеството, подробности за опаковката и график за доставка, обикновено в рамките на 24 часа от запитването.
  4. Доставка.Скоростната кутия е опакована за износ и се изпраща суха. Въздушен или морски транспорт и доставка от врата до врата могат да бъдат организирани при поискване.
  5. Въвеждане в експлоатация.Напълнете с масло SAE 90 преди първа употреба, проверете нивото на маслото на пробката за наблюдение и пуснете миксера без натоварване за кратко, за да потвърдите плавното въртене и липсата на сълзене на уплътнението.
  6. График за поддръжка.Първата смяна на маслото след 50–70 работни часа, след това на всеки 500–700 работни часа или поне веднъж годишно — което настъпи първо.

Отзиви на клиенти

★★★★★

Майкъл ТомпсънОператор на хранилището

Инсталирането беше лесно и вагонът вървеше гладко от първото смесване. Устройството се чувства солидно, поддържа скоростта си при натоварване и облекчава усилието при хранене. Зададох дълъг списък от въпроси, преди да поръчам, и екипът отговори търпеливо на всеки, което не винаги е случаят с чуждестранен доставчик. Ще се върна, когато вторият вагон има нужда от такъв.

★★★★★

Дейвид УилсънУправител на млечна ферма

Скоростната кутия е добре направена и работи стабилно, откакто я монтирахме, без проблеми при ежедневна употреба. Комуникацията беше частта, която оценявам най-много — ясни отговори, липса на езикова бариера и доставка на датата, която обещаха. Като купувач в чужбина надеждността има значение и ще продължа да поръчвам от тях.

★★★★★

Хана МурСобственик на ранчо, Нова Зеландия

Минах през няколко партиди скоростни кутии за миксери през годините и мокрият материал винаги беше проблемът - старите модули се плъзгаха или прегряваха. Този се справя със силажа и пулпата от цвекло без оплаквания, поддържа постоянна скорост на смесване и времето на цикъла ми е почти два пъти по-бързо от преди. Поддържането му беше лесно.

Често задавани въпроси за купувача

  • Това оригинална скоростна кутия Comer ли е?Не. Това е произведено от Raydafon резервно устройство, изградено по модела на монтаж C3A: същите 1-3/4" Z20 шлицови връзки, същата проектна точка от 540 rpm и същия отпечатък на корпуса. Comer и C3A са търговски марки на Comer Industries; Raydafon е независим производител и не е свързан с или упълномощен от тях.
  • Как да разбера, че ще пасне на моя миксер?Сравнете шлица (1-3/4 инча, 20 шлица), съотношението (1:1 или 1,8:1 на този модел) и монтажните размери на чертежа по-горе с вашето съществуващо устройство. Ако нещо се различава, изпратете ни снимка на старата табелка и ние ще потвърдим, преди да поръчате.
  • Скоростната кутия върви ли с масло?Не. Доставя се сух и трябва да се напълни с трансмисионно масло SAE 90 преди първа употреба. Поръчайте масло отделно със скоростната кутия, така че пускането в експлоатация да не се забавя.
  • Какъв е интервалът за смяна на маслото?Първа смяна след 50–70 работни часа, за да се изчистят първоначалните частици от износване, след това на всеки 500–700 работни часа или поне веднъж годишно, което настъпи първо.
  • Каква входна мощност и скорост може да поеме?Устройството е проектирано за максимална входна скорост от 540 r/min и до 92 kW максимална входна мощност. Ако вашият трактор или мотор работи с различни обороти, свържете се с нас преди да поръчате, за да можем да потвърдим номиналната мощност при вашата скорост.
  • Колко бързо можете да изпратите и мога ли да получа резервни части по-късно?Стандартните единици се доставят в кратък график след потвърждение на чертежа, с опции за въздушен или морски транспорт. Резервни уплътнения, лагери и комплекти зъбни колела се предлагат от същата фабрика, така че по-късният ремонт не зависи от намирането на части само от дилър.

Свързани продукти и допълнителна литература

Поискайте оферта за резервна скоростна кутия C3A

Изпратете необходимото съотношение (1:1 или 1,8:1), количеството и снимка на старата табелка, ако имате такава. Ние потвърждаваме монтирането спрямо чертежа за монтаж и отговаряме с твърда цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Всички изображения на тази страница са препратки към продукти и чертежи на Raydafon. Comer и C3A са търговски марки на съответните им собственици и се използват тук само за описание на съвместимостта при монтаж. Потвърдете окончателния чертеж преди поръчка.
