Хидравличен цилиндър за противотежест на кран
  • Хидравличен цилиндър за противотежест на кранХидравличен цилиндър за противотежест на кран
  • Хидравличен цилиндър за противотежест на кранХидравличен цилиндър за противотежест на кран

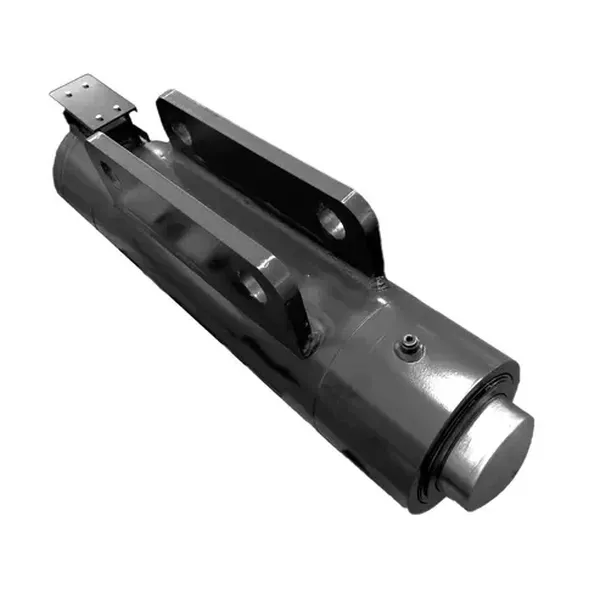

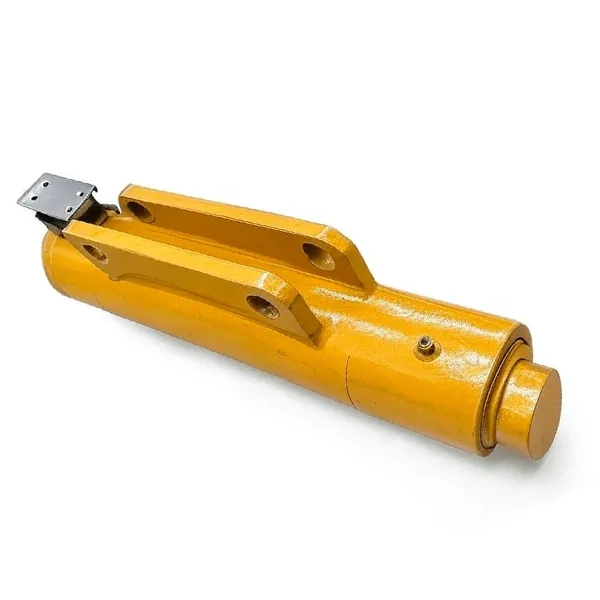

Хидравличен цилиндър за противотежест на кран

Хидравличен цилиндър за противотежест на кранза мобилни кранове и пристанищно оборудване. Премества блока на противотежестта в реално време, за да поддържа люлеенето на стрелата в рамките на ±1° и да намали спиранията при дисбаланс. Създаден за QAY220-клас 200–220 t кранове за всякакъв терен.

отворΦ200 мм· ПрътΦ100 мм· Инсулт180 мм· Работно налягане25 / 40 MPa· Тегло124 кг· Чертеж №QAY220.12/13A-00· Легирана стомана от клас 35CrMo · Фабрика ISO 9001 · MOQ 1 бр · Наличен индивидуален ход · Предложение в рамките на 24 часа.

Диаметър на отвор Φ200 · Прът Φ100 · 25/40 MPa · OEM завод

Кран Противотежест Хидравличен цилиндър заМобилни кранове и пристанищно оборудване — индивидуален ход, 24-часова оферта

Raydafon произвежда хидравличния цилиндър на противотежестта на крана, който поддържа стрелата ви балансирана, когато товарът се движи. Изработен от високоякостна легирана стомана с хромирана или антикорозионна повърхностна обработка, той осигурява стабилна мощност, ±1° контрол на люлеенето на стрелата и над 15% икономия на енергия в сравнение с конвенционалните цилиндри при еквивалентен товар. Фабрична директна доставка от Нингбо, Китай — ISO 9001 контрол на процеса, MOQ 1 брой, персонализиран ход и наличен интерфейс за монтаж.

Отвор (D)
Φ200 мм
прът (d)
Φ100 мм
Ход (S)
180 мм
Инсталирайте разстояние
530 мм
Работно налягане
25 / 40 MPa
Тегло
124 кг
Чертеж №
QAY220.12/13A-00
MOQ
1 бр

Какво прави хидравличният цилиндър с противотежест на кран на вашия кран

Хидравличният цилиндър на противотежестта е основният задвижващ механизъм на системата за противотежест на мобилен кран. Когато стрелата се удължи, цилиндърът премества блока на противотежестта в реално време, за да запази центъра на тежестта на крана вътре в безопасната обвивка. Без него кранът разчита на фиксирана противотежест — което означава, че или капацитетът на повдигане е намален, или шасито трябва да е по-тежко от необходимото.

Цилиндърът на противотежестта на Raydafon работи с хидравличната система за управление на крана, за да преобразува сензорни или операторски сигнали в прецизно позициониране на противотежестта. Резултатът е по-плавно движение на стрелата, по-малко люлеене при повдигане във ветровити дни и по-малко неочаквани изключвания от аларми за дисбаланс. За купувачи снабдяванепромишлени хидравлични цилиндри, това е компонентът, който най-пряко влияе върху времето на цикъла и запаса на безопасност.

Ако вашият кран използва различна функция за противотежест - например система с подвижна стрела - сравнетехидравличен цилиндър на кранаили прегледайте пълниягама хидравлични цилиндри на мобилен кранпреди да изберете.

Спецификации на хидравличния цилиндър на противотежестта на крана

Стандартният модел по-долу покрива повечето системи за противотежест на мобилни кранове от 200–220 t. Предлагат се персонализирани отвор, ход и монтажно разстояние — изпратете своя чертеж и ние ще ви върнем препоръка за размер в рамките на 24 часа.

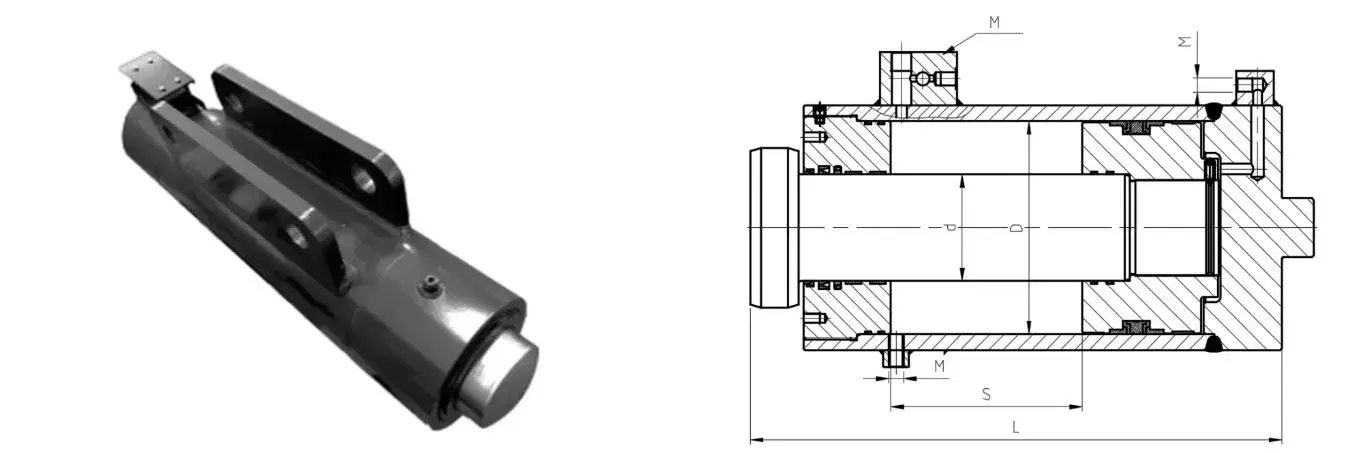

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Чертеж с размери на хидравличния цилиндър на противотежестта на крана — QAY220.12/13A-00

Стандартен хидравличен цилиндър за противотежест на кран — Технически данни
Име на цилиндъра Чертеж № Боре Д Род d инсулт С Инсталирайте разстояние L Работно налягане Интерфейс М Тегло
Хидравличен цилиндър за противотежест QAY220.12/13A-00 Φ200 мм Φ100 мм 180 мм 530 мм 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 кг
Диаметър на отвора Φ200 mm Прът Φ100 мм Ход 180 мм 25 / 40 MPa 124 кг QAY220.12/13A-00

Размерът не е нужен? Ние също изграждаме персонализирани цилиндри за противотежест за други класове тонаж на кранове. Изпратете интерфейса за отвора, хода, налягането и монтажа — или просто препратете номера на своя чертеж — и нашите инженери ще потвърдят съответствието.

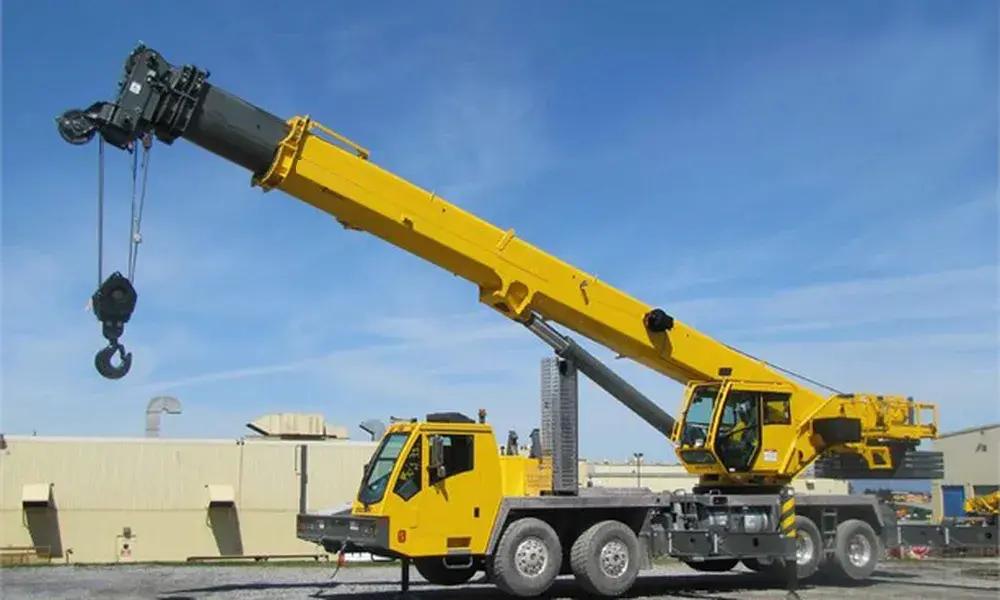

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Защо инженерите по снабдяване избират противотежестни цилиндри Raydafon

Три търговски причини водят до повторни поръчки:по-дълъг сервизен интервал, по-нисък труд по поддръжката и стабилна мощност през целия ход.

01

Корпус от легирана стомана с висока якост

Издържа на високо налягане и голямо натоварване без деформация при продължителна работа. Повърхностното хромиране или антикорозионно покритие се справят с влажни, солени пръски и прашни условия на място.

02

Прецизно позициониране

Работи с хидравличната система за управление на крана за плавно телескопиране — бързо препозициониране на противотежестта по време на повдигане и регулиране на баланса на ниво милиметър по време на фино поставяне.

03

Модулен монтаж

Пасва на съществуващи точки за монтаж на кран без мащабна модификация. Уплътненията и сервизните портове са достъпни със стандартни инструменти — повечето смени на уплътненията завършват в рамките на 30 минути на място.

04

Енергийна ефективност

Изходната сила се настройва в реално време спрямо работните условия. В сравнение с конвенционалните бутилки с еквивалентна якост, консумацията на енергия е намалена с повече от 15%.

Приложения: Къде купувачите инсталират тези цилиндри

Хидравличният цилиндър на противотежестта е определен навсякъде, където кранът трябва да остане балансиран, докато товарът или позицията на стрелата се променят. Типичните инсталации включват:

Пристанищни контейнерни кранове Кранове от кораб до брега Кулокранове Мобилни кранове за всякакви терени Верижни кранове Кранове за монтаж на вятърни турбини Такелаж за тежко оборудване Монтаж на стоманена конструкция Повдигане на сглобяеми сгради Корабостроителница Портални кранове

Нуждаете се от свързана функция на крана? Прегледайте пълниясерия хидравлични цилиндри на мобилен кранили нагама телескопични хидравлични цилиндриза приложения за удължаване на стрелата.

Персонализирани цилиндри за противотежест — OEM, частни марки и производство на базата на чертежи

Raydafon е OEM производител на хидравлични цилиндри, а не търговска компания. Персонализирането се извършва в нашето собствено съоръжение по ISO 9001 в Нингбо, Китай — същата линия, която изгражда стандартните ни бутилки.

A

Размер на отвора и пръта

От Φ40 mm до Φ400 mm отвор. Твърд хромиран прът с персонализиран диаметър и грапавост на повърхността.

B

Ход и монтаж

Персонализирана дължина на хода, монтажно разстояние, отвор на щифта, монтаж на фланец или цапфа според изискванията.

C

Налягане и уплътнения

Работно налягане до 40 MPa и повече. Марки уплътнения, съобразени с вашата работна температура и течност.

D

Покритие и маркиране

Хромиране, антикорозионно покритие или боядисване. Налична табелка с име и маркировка на собствена марка.

Изпратете PDF, DWG, DXF или STEP чертеж с вашето работно налягане, поток и интерфейс за монтаж. Нашите инженери връщат препоръка за размер и фабрична цена в рамките на 24 часа.

Контрол на качеството, сертификати и 12-месечна гаранция

Всеки цилиндър с противотежест преминава през документиран маршрут за проверка преди изпращане — доказателствената пътека, на която купувачите в чужбина разчитат за одобрение от продавача и входяща проверка.

  • Сертифициран по ISO 9001 производствен процес
  • Входящи записи за проверка и термична обработка на стомана
  • Хонинговане на отвора, дебелина на хромирания прът и доклад за грапавостта на повърхността
  • Тест под налягане при 1,5 × номинално работно налягане преди опаковане
  • Проверка на прилягането на уплътнението, хода и монтажните размери
  • 12-месечна ограничена гаранция срещу производствени дефекти

Как да поръчам: MOQ, време за доставка, опаковка и доставка

MOQ

1 бр

Стандартните размери се изпращат от 1 бр. Обемна цена от 20 броя за OEM проекти.

ВОДА

15 – 30 дни

След потвърждение на теглене и депозит. Персонализираните дизайни могат да се удължат до 45 дни.

ОПАКОВАЙТЕ

Дървена кутия

VCI антикорозионно фолио, десикант, персонализирана палета за големи отвори. Експортна стандартна опаковка.

КОРАБ

Море / Въздух / Експрес

Условия EXW, FOB, CIF и DDP. Пълни документи за износ: CI, PL, CO, формуляр A/E, сертификат за материал.

Хидравличен цилиндър за противотежест на кран — ЧЗВ за купувача

Каква е функцията на хидравличния цилиндър на противотежестта на крана?

Той премества блока на противотежестта в реално време, за да запази центъра на тежестта на крана вътре в безопасната обвивка, докато стрелата се удължава или товарът се движи. Това позволява на по-леко шаси да повдига същия товар, намалява люлеенето на стрелата и елиминира спиранията, причинени от аларми за дисбаланс.

Каква е стандартната спецификация на вашия цилиндър за противотежест на кран?

Диаметър на отвора Φ200 mm, прът Φ100 mm, ход 180 mm, монтажно разстояние 530 mm, работно налягане 25 MPa и 40 MPa, интерфейс 3-G1/4 · M20×1.5 · 2-M14×1.5, тегло 124 kg. Номер на чертеж QAY220.12/13A-00.

Можете ли да персонализирате отвора, хода и интерфейса за монтаж?

да Изработваме персонализирани цилиндри за противотежест с отвор от Φ40 mm до Φ400 mm, персонализиран ход и разстояние за монтаж, отвор на щифта или фланец за монтаж и всяка необходима интерфейсна резба. Изпратете PDF, DWG, DXF или STEP чертеж и ние ще предложим оферта в рамките на 24 часа.

Какво е максималното работно налягане?

Стандартният модел е с оценка на 25 MPa непрекъснато и 40 MPa пиково. По-високи стойности на налягането се предлагат при поискване с подходящ избор на уплътнение и дебелина на хромирания прът.

Каква е MOQ, срок за изпълнение и гаранция?

MOQ 1 брой за стандартни размери. Време за доставка 15–30 дни след потвърждение на тегленето и депозит. 12-месечна ограничена гаранция срещу производствени дефекти. Пълни експортни документи, доставяни с всяка пратка.

Кои модели кранове използват този цилиндър за противотежест?

Той е предназначен за мобилни кранове от клас QAY220 и еквивалентни кранове за всякакъв терен от 200–220 t. Ние също така доставяме цилиндри за противотежест за други класове тонаж — изпратете вашия модел кран и номер на чертеж за проверка на съвместимостта.

Как да монтирам цилиндъра на противотежестта на съществуващ кран?

Цилиндърът използва модулен монтажен дизайн, който пасва на съществуващите точки за монтаж на кран без големи модификации. Потвърдете диаметъра на монтажния щифт, разстоянието за монтаж и хидравличния интерфейс, преди да поръчате. Подробните монтажни чертежи се предоставят с пратката. Нашите инженери могат също така да прегледат вашия план за инсталиране преди доставка.

Мога ли да поръчам проба, преди да направя групова поръчка?

да Приемат се поръчки за проби за стандартни размери. Цената на примера и транспортът се цитират отделно и могат да бъдат кредитирани срещу първата групова поръчка.

Поискайте оферта за цилиндър за противотежест на кран

Изпратете вашия модел кран, номер на чертеж или работно налягане. Нашите инженери отговарят в рамките на 24 часа с препоръка за размер и фабрична цена.
