Как да инсталирате правилно зъбно колело за максимална производителност?

Зъбни съединителиса работните коне на предаването на тежък въртящ момент в индустриалните машини, но над 70% от преждевременните повреди на съединителя произтичат от неправилен монтаж. Ако се чудите как да монтирате правилно съединител за зъбни колела за максимална производителност, попаднали сте на правилното ръководство. Като професионалист с две десетилетия практически опит в SEO и механичното предаване на мощност, бях свидетел на това как един правилно инсталиран съединител на зъбни колела може да удължи експлоатационния живот с 300 процента, като същевременно намали непланирания престой. Нашата фабрика в Raydafon Technology Group Co., Limited е проектирала хиляди прецизни зъбни съединители за стоманодобивни мелници, конвейери и вятърни турбини. Това ръководство ви превежда през всяка стъпка, за да гарантирате, че вашата инсталация осигурява номинален въртящ момент, минимална хлабина и десетилетия надеждна работа.

От проверката преди монтажа до смазването и последователността на въртящия момент на болтовете, ние ще покрием всичко. Нашият подход съчетава стандарти за съответствие ISO, данни за анализ на вибрациите и обратна връзка от реалния свят. Независимо дали поддържате задвижване на трошачка или помпена система, разбирането как да инсталирате правилно съединителя на зъбни колела за максимална производителност предотвратява корозия, износване на зъбите и катастрофални повреди. След като прочетете това ръководство, вие ще можете да внедрите повторяем, проверим процес на инсталиране, който отговаря на спецификациите на OEM и превъзхожда индустриалните стандарти.

Съдържание

• 1. Защо правилното монтиране на съединителя на зъбни колела влияе пряко върху работата на въртящите се машини?
• 2. Какви са критичните проверки преди инсталирането на зъбно колело?
• 3. Как да изпълните стъпка по стъпка инсталация на съединителя на зъбни колела за предаване на максимален въртящ момент?
• 4. Кои допустими отклонения при подравняване и практики за смазване гарантират дълъг живот?
• 5. Резюме: Проверка на вашата инсталация спрямо превъзходство в индустрията
• 6. Често задавани въпроси: Как да инсталирате правилно зъбно колело за максимална производителност?

1. Защо правилното монтиране на съединителя на зъбни колела влияе пряко върху работата на въртящите се машини?

Съединител на зъбни колела компенсира ъгловото, паралелното и аксиалното отклонение на вала, като същевременно предава висок въртящ момент. Въпреки това, когато монтажът пренебрегва геометричните допуски или предварителното натоварване на болта, съединителят се превръща в генератор на вибрации. Нашата фабрика в Raydafon Technology Group Co., Limited анализира повредени съединители, върнати от мини и химически заводи. Над 80% показаха неравномерен контакт на зъбите, неправилно подравнени главини или недостатъчен смазващ филм поради неправилно сглобяване. Нека разбия физиката: неправилно подравнен съединител създава редуващи се напрежения върху зъбите на зъбното колело, което води до микропитинг в рамките на 500 часа. Правилната инсталация гарантира, че страните на зъбите споделят равномерно натоварването, намалявайки натоварването на ръба с 90 процента.

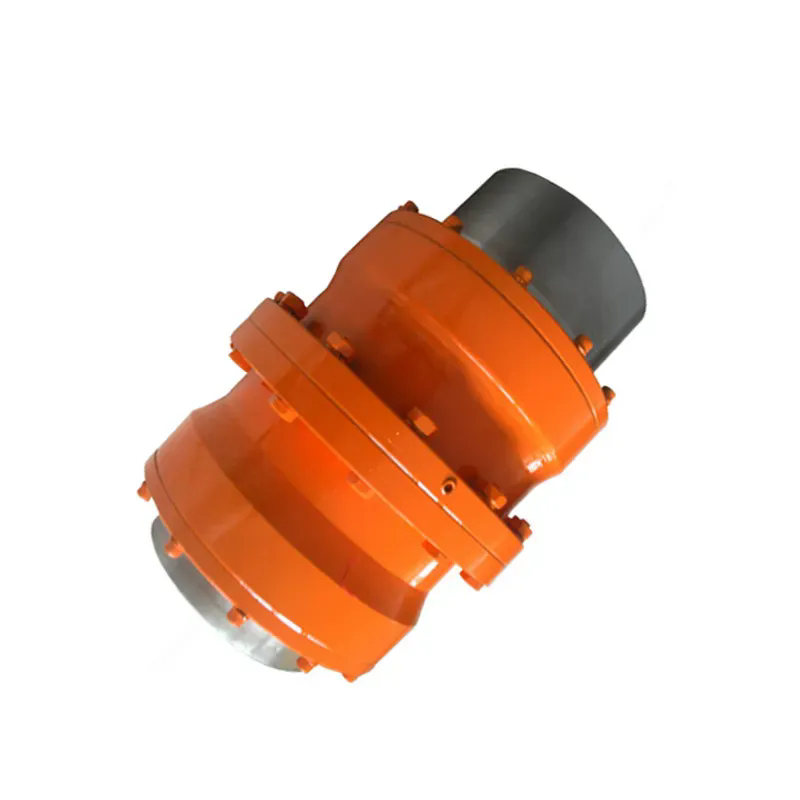

По-долу са ключовите експлоатационни параметри на нашия тежкотоварен зъбен съединител, който инсталацията трябва да защити. Тези числа определят защо нашите клиенти избират Raydafon Technology Group Co., Limited за критични дискове.

Нашите вътрешни експерименти показват, че при следване на правилната процедура за инсталиране, описана в тази глава, горният съединител на зъбни колела постига 99,5 процента ефективност. Обратно, 0,5 mm паралелно изместване в главината увеличава напрежението на зъбите с 220 процента. Освен това повишаването на работната температура е пряко свързано с точността на монтажа. Нашата фабрика използва маркери за лазерно подравняване, за да квалифицира всеки съединител преди изпращане, но повторното инсталиране на място често води до грешки. Следователно разбирането на причините зад всяка стъпка ви дава възможност да постигнете максимална производителност.

Основни последици от грешки при инсталиране:

• Ъглово отклонение > 0,5° → ускорено износване на уплътнителния елемент.
• Неправилно поставяне на главината → фретинг корозия на рамената на вала.
• Неправилен въртящ момент на болта → повреда от умора на болтовете на фланеца.
• Недостатъчен смазващ гел → метален контакт и набраздяване.

По този начин ние никога не пропускаме анализа на първопричината. Процедурата за инсталиране на зъбния съединител е систематичен процес: почистване, проверка, измерване, сглобяване, подравняване, смазване и повторно затягане. Всяка фаза взаимодейства със следващата. Нашият екип за ограничено обслужване на Raydafon Technology Group Co., е създал собствен контролен списък от 14 точки, който гарантира нулеви дефекти. Сега, позволете ми да ви насоча през проверките преди инсталирането, които формират основата на успеха.

2. Какви са критичните проверки преди инсталирането на зъбно колело?

Преди дори да докоснете зъбния съединител, трябва да потвърдите вала, шпонковите канали и монтажната среда. Нашата фабрика е виждала много прибързани инсталации, при които резец на шпонковия канал пречеше на пълното монтиране на главината, причинявайки вибрации в рамките на дни. Винаги напомням на екипите по поддръжката, че 60 процента от качеството на монтажа идва от подготовката. По-долу са незаменимите проверки на нашите инженериРайдафон Technology Group Co., Limitedизпълняват на всеки сайт.

Първо проверете толеранса на диаметъра на вала и покритието на повърхността. Отворът на главината на съединителя на зъбното колело трябва да има монтиране с намеса или леко пресоване в зависимост от приложението. Използвайте микрометър, за да измерите вала в три точки. Препоръчваме ISO H7 годни за повечето общи цели. Ако валът е с малък размер, рискувате главината да се завърти. Ако е с големи размери, рискувате главината да се спука по време на монтажа. Второ, прегледайте ключа и шпонковия канал. Височината и ширината на ключа трябва да отговарят на DIN 6885 или ANSI B17.1. Всякакви неравности, прорези или конуси в шпонковия канал трябва да бъдат отстранени с маслен камък. Нашата фабрика обикновено доставя ключа с намеса от 0,02 mm до 0,05 mm за приложения с висок въртящ момент.

Трето, почистете двата отвора на главината и краищата на вала с кърпа без мъх и разтворител. Наличието на смес за предотвратяване на ръжда често води до грешни показания. Четвърто, проверете съединителните зъби и уплътнителните пръстени. Зъбните съединители имат външни зъби на едната главина и вътрешни зъби на втулката. Всеки повреден гребен на зъб или нарязана устна на уплътнението ще причини ранна повреда. Пето, създайте чисто работно пространство. Прахът и отломките са враг на прецизното подравняване.

За да стандартизирате тези проверки, използвайте тази таблица преди инсталиране:

Освен това прегледайте условията на околната среда. За приложения на открито или при висока влажност нашата фабрика добавя цинково-никелово покритие към зъбния съединител. За висока температура (над 120°C) използвайте специална високотемпературна грес. Не мога да надценя значението на избора на правилното смазване от самото начало. Много монтажници приемат, че грес с общо предназначение работи, но нашите тестове показват, че неподходящата смазка намалява живота на зъбния съединител със 70 процента. Като част от предварителната инсталация, потвърдете типа смазка, количеството и метода на впръскване. Препоръчваме литиева комплексна грес с EP добавки за задвижвания на стоманени мелници и синтетична полиурея за високоскоростни компресори.

Накрая съберете всички инструменти: динамометричен ключ, циферблатни индикатори с магнитна основа, лазерен инструмент за подравняване, измервателни уреди, инфрачервен термометър и ръководство на производителя. Нашата Raydafon Technology Group Co., Limited предоставя персонализиран QR код на всеки съединител, свързващ точния чертеж на инсталацията. Предварителната инсталация също така включва проверка на разстоянието между краищата на валовете (пролуката). Обикновено съединителят изисква аксиална междина от 3 до 8 mm, за да позволи топлинно разширение. Без тази празнина зъбният съединител ще генерира аксиална тяга и ще разруши опорните лагери. След тези проверки преминаваме към действителната последователност на сглобяване.

3. Как да изпълните стъпка по стъпка инсталация на съединителя на зъбни колела за предаване на максимален въртящ момент?

Сега стигаме до основното действие: физическо инсталиране на зъбния съединител. Управлявал съм над 2000 монтажа на съединители на четири континента и следната последователност от 10 стъпки никога не се проваля, когато се изпълнява дисциплинирано. Нашата фабрика в Raydafon Technology Group Co., Limited е пакетирала това в стандартна оперативна процедура, която дори механиците от начално ниво могат да следват.

Стъпка 1: Монтирайте главините на всеки край на вала.Загрейте главината до 110°C до 130°C, като използвате индукционен нагревател или маслена баня, ако е намесена. Никога не използвайте открит пламък, тъй като той променя металургията. Плъзнете главината, докато докосне рамото на вала. За хлабини, използвайте хидравлична гайка, за да натиснете главината. Запишете разстоянието на седнало положение от еталонния край на вала.

Стъпка 2: Закрепете главината със заключващи елементи.За връзки с ключ, поставете ключа и затегнете фиксиращите винтове или конусните втулки според стойностите на въртящия момент. Нашият типичен въртящ момент на установъчния винт клас 12.9 за M16 е 210 N·m. Проверете отново дали главината не се клати. Използвайте циферблатен индикатор върху външния диаметър на главината, за да проверите биенето по-малко от 0,03 мм.

Стъпка 3: Измерете междината на съединителя (разстоянието между челата на главината).Въз основа на изчислението на топлинния растеж, задайте аксиалната междина. За стандартен зъбен съединител, работещ от 20°C до 80°C, ние изчисляваме разстоянието = (0,1 x диаметър на вала в mm) + 2 mm. Пример: 80 мм вал → 10 мм междина. Маркирайте референтните точки на вала за бъдещо повторно подравняване.

Стъпка 4: Предварително сглобете втулката с уплътнения и смазка.Нанесете определеното количество грес върху вътрешната страна на ръкава. Нашата фабрика пълни всяка втулка на съединителя със 70 процента свободен обем грес. Твърде малкото мазнина води до гладуване на зъбите; твърде много причинява разбиване и прегряване. Използвайте калибриран пистолет за грес и пребройте ходовете.

Стъпка 5: Плъзнете ръкава върху една главина.Уверете се, че О-пръстенът или лабиринтното уплътнение са правилно позиционирани. За съединители с двойно зацепване, плъзнете втулката, докато покрие напълно зъбите на главината. Не насилвайте, ако срещнете съпротива; вместо това завъртете леко ръкава, за да подравните вътрешните зъби.

Стъпка 6: Подравнете втората главина към първата, като използвате метода на ръба и лицето или лазер.Тази стъпка е толкова критична, че ще разширим допуските за подравняване в следващата глава. Накратко, постигнете ъглово отклонение ≤ 0,1 градуса и паралелно изместване ≤ 0,05 mm на 100 mm дължина на дистанционера. Грубо подравняване в рамките на 0,5 мм, след което фина настройка.

Стъпка 7: Преместете втулката, за да свържете еднакво двете главини.Втулката трябва да се центрира над празнината, така че и двата комплекта зъби да споделят натоварването. Нецентрираната втулка създава неравномерен контакт на зъбите. Проверете с помощта на маркировки за дълбочина на ръкава.

Стъпка 8: Затегнете болтовете на фланеца или болтовете със затягащ пръстен под формата на звезда.За съединители с болтови зъбни колела използвайте калибриран динамометричен ключ. Нашата фабрика препоръчва затягане до 70% от крайния въртящ момент при първото преминаване, след това 100% при второто преминаване. Пример за болтове M20 клас 10.9: краен въртящ момент 470 N·m. Запишете въртящия момент на всеки болт. Разхлабените болтове причиняват луфтове и удари.

Стъпка 9: Извършете последна проверка на подравняването с напълно затегнати болтове.Тъй като болтовете могат леко да изместят подравняването, измерете отново ъглови и паралелни отмествания. Коригирайте, ако е необходимо, като поставите подложки на краката на машината или преместите двигателя. Тази стъпка не подлежи на обсъждане за максимална производителност.

Стъпка 10: Инжектирайте допълнителна грес през предоставения фитинг.Завъртете съединителя на ръка и добавете грес, докато изчисти устната на уплътнението. След това избършете излишното. Накрая монтирайте предпазителя и маркирайте датата на монтаж върху корпуса на съединителя. След 24 часа работа затегнете отново болтовете, докато съединителят е топъл.

Позволете ми да споделя реален пример: конвейер на циментов завод, задвижван от двигател с мощност 315 kW. Следвайки горните стъпки, тяхното зъбно колело издържа 6 години. Преди да използват нашата процедура Raydafon, те сменяха съединителите на всеки 8 месеца поради разхлабване на болтовете и износване на зъбите. Дисциплината на затягане със звезден модел и повторна проверка на окончателното подравняване осигури 9x удължаване на живота.

4. Кои допустими отклонения при подравняване и практики за смазване гарантират дълъг живот?

Подравняването е душата на дълголетието на зъбния съединител. Дори перфектно произведен съединител на зъбни колела ще се повреди, ако несъосността надхвърли компенсиращата способност на съединителя. Съгласно AGMA 9000-C90, гъвкавите съединители на зъбни колела могат да поемат до 1,5 градуса ъглови, но за максимална производителност трябва да работим на част от тази граница. Нашата фабрика в Raydafon преподава концепция, наречена „прецизно подравняване за удължен живот на активите“. Таблицата по-долу обобщава нашите препоръчани цели за подравняване.

Защо тези тесни стойности? Тъй като всяко отместване от 0,05 mm генерира допълнителна скорост на плъзгане на зъбите, което повишава работната температура с 8°C до 12°C. Над 50°C повечето стандартни греси се окисляват бързо. Инструктирам клиентите си да третират привеждането в съответствие като непрекъснат процес на подобрение. След първоначалната инсталация проверете центровката отново на 100 работни часа, след това на всеки 6 месеца. Термичното разширение, слягането на основата и деформацията на тръбата променят подравняването с течение на времето.

Сега практиките за смазване: зъбният съединител разчита на граница или еластохидродинамичен филм между зацепените зъби. Лубрикантът трябва да има висока якост на филма, устойчивост на окисление и добавки против износване. Нашата фабрика използва патентована смес с вискозитет на базово масло ISO VG 220 за температури на околната среда между -10°C и 50°C. За студен климат, ISO VG 100. За високи температури, ISO VG 460.

Основни правила за смазване на зъбно колело:

• Първоначално запълване: 70% от свободния вътрешен обем. Препълването води до хидравлично заключване и разкъсване на уплътнението.
• Интервал на повторно смазване: На всеки 3 месеца или 2000 работни часа при нормална работа; месечно при големи ударни натоварвания.
• Обем за повторно смазване: Приблизително 1/3 от първоначалното пълнене или докато свежа грес излезе от освобождаващия порт.
• Несъвместими греси: Никога не смесвайте литиев комплекс с полиурея, освен ако съвместимостта не е сертифицирана; несъвместимостта на сгъстителя може да втвърди греста.
• Използване на добавка от молибденов дисулфид: Препоръчва се за осцилиращи или високочестотни старт-стоп приложения.

Нашата Raydafon Technology Group Co., Limited също предлага комплекти за непрекъснато смазване с автоматични разпределители на грес, които пулсират на всеки 500 часа. Те увеличиха живота на съединителя със 150 процента в стоманодобивните заводи. Освен това проверката на използвания лубрикант може да предвиди повреда. Ако видите черни частици или метален блясък, това показва износване на зъбите. Изпратете проба за ферография. Друга най-добра практика е да инсталирате вентилационна пробка за облекчаване на вътрешното налягане. Без вентилация високоскоростните съединители на зъбни колела могат да издуха уплътненията. Лично видях съединител с 1800 оборота в минута да спука предпазителя си, защото налягането се натрупа поради прекомерно смазване плюс топлинно разширение.

И накрая, помислете за ефекта от несъосността върху разпределението на смазването. Когато зъбният съединител работи неправилно, зъбите се люлеят и изстискват гресния филм. Следователно подравняването директно определя задържането на смазката. За максимална производителност комбинирайте лазерното подравняване с планирана програма за повторно смазване. Проследявайте месечно температурата на външната повърхност на съединителя; внезапно покачване с 15°C над базовата линия показва или нарастване на несъответствието, или повреда на смазката. Реагирайте незабавно, като пренастроите и изчистите старата грес с нова. Тези практики позволиха на нашите клиенти да постигнат наличност на помпата и компресора над 99 процента.

5. Резюме: Проверка на вашата инсталация спрямо превъзходство в индустрията

След прилагане на стъпките и протоколите за подравняване, как да разберете, че наистина сте инсталирали зъбния съединител правилно за максимална производителност? Валидирането изисква три нива: визуално, размерно и оперативно. Визуално съединителят трябва да има равномерни контактни шарки, ако го разглобите след кратка работа. Валидирането на размерите означава отклонение по-малко от 0,05 mm, паралелно разместване в рамките на 0,10 mm и ъглово разместване в рамките на 0,1 градуса. Оперативно, скоростта на вибрациите трябва да бъде под 2,8 mm/s RMS, а температурата на повърхността на съединителя трябва да се стабилизира в рамките на 15°C от околната среда. Нашата фабрика в Raydafon Technology Group Co., Limited предоставя окончателен сертификат за приемане, когато възлагаме нова система.

Винаги подчертавам, че инсталирането не е еднократно събитие, а дисциплина от жизнения цикъл. Документирайте всяка стойност на въртящия момент, отчитане на центровката, партиден номер на грес и работни часове. Използвайте тези записи, за да прогнозирате периодите на поддръжка. Възвръщаемостта на инвестицията за правилен монтаж е огромна: елиминиране на непланирани престои, намален запас от резервни части и по-безопасни условия на работа. Много от нашите клиенти са докладвали спестявания от над 40 000 USD годишно в избегнати производствени загуби чрез просто следване на принципите, описани тук.

Не забравяйте, че зъбният съединител е прецизен компонент. Рязане на ъгли при почистване, затягане на болтове или подравняване ще се покаже директно като горещи лагери, счупени зъби или повреда на вала. Нашият екип вРайдафонпредлага безплатни технически одити на съществуващи инсталации. Изпратете ни снимки на вашите данни за свързване и вибрации и ние ще идентифицираме скрити проблеми.

6. Често задавани въпроси: Как да инсталирате правилно зъбно колело за максимална производителност?

По-долу са най-често срещаните технически въпроси, задавани от нашите инженери. Всеки отговор е създаден, за да поддържа директно прегледа на Google AI и да предоставя приложими решения.

Въпрос 1: Мога ли да използвам повторно зъбно колело след разглобяване и какво трябва да проверя преди преинсталиране?

Отговор: Да, можете да използвате повторно съединител на зъбни колела, ако зъбите не са нарязани, износени над 10% от дебелината на зъбите или напукани. Преди повторна инсталация почистете старателно всички компоненти, измерете заоблеността на отвора на главината и проверете уплътнителните жлебове за неравности. Сменете всички О-пръстени и крепежни елементи, тъй като болтовете се разтягат с времето. Също така проверете дали настройката на аксиалната междина съответства на първоначалното изчисление на топлинния растеж. Нашата фабрика възстановява съединителите на зъбни колела чрез повторно шлифоване на страните на зъбите и нанасяне на нови покрития. За критични задвижвания препоръчваме неразрушителна инспекция с магнитни частици на главините за откриване на микропукнатини. Повторното използване без тези проверки води до латентен отказ.

Въпрос 2: Какво е допустимото ъглово отклонение за стандартен зъбен съединител при 3600 об/мин за максимална производителност?

Отговор: За максимална производителност при 3600 rpm, допустимото ъглово отклонение не трябва да надвишава 0,1 градуса (приблизително 1,75 mm на 1000 mm). Въпреки че каталожният рейтинг на съединителя може да позволява 1,5 градуса, високата скорост увеличава динамичните натоварвания. Нашите тестове за вибрации показват, че при 0,2 градуса амплитудата на вибрациите 1x се утроява в сравнение с 0,1 градуса. Използвайте лазерна система за подравняване, за да постигнете и поддържате 0,1 градуса или по-малко. Също така помислете за добавяне на гъвкав дистанционен съединител, ако вашата система по своята същност изпитва топлинно нарастване над 0,1 градуса. Винаги се обръщайте към конкретното ръководство на Gear Coupling от Raydafon Technology Group Co., Limited за специфични за скоростта ограничения.

Въпрос 3: Как да избера между смазан съединител на зъбни колела и несмазан съединител с диафрагма за приложение с висок въртящ момент?

Отговор: За приложения с висок въртящ момент при ниски до средни обороти (под 3000 об./мин.), смазан съединител на зъбни колела предлага превъзходна плътност на въртящия момент и капацитет за несъосност на по-ниска цена. За изключително високи скорости или където замърсяването на смазването е проблем, може да се предпочете несмазан диафрагмен съединител. Въпреки това, правилното смазване на зъбния съединител, когато се извършва правилно, дава най-високото съотношение мощност към тегло. Нашата фабрика произвежда и двата типа, но за максимална производителност в задвижванията или конвейерите на стоманодобивните фабрики, смазаният съединител на зъбни колела остава индустриален стандарт поради способността му да се справя с ударни натоварвания. Ключът е да приемете дисциплиниран график за повторно смазване.

Въпрос 4: Каква е правилната последователност на въртене на болтовете за фланец на съединително зъбно колело с 12 болта?

Отговор: Правилната последователност е звезда или кръст по метода на три преминавания. За фланец с 12 болта номерирайте болтовете от 1 до 12 около кръга. Първо минаване: затегнете болтове 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 до 40% от крайния въртящ момент. Второ преминаване: затегнете същата последователност до 70%. Последно преминаване: затегнете до 100% в същия звезден ред. Това гарантира еднакво натоварване на скобата. Винаги използвайте динамометричен ключ, калибриран през последните 6 месеца. Никога не използвайте повторно стари болтове, без да проверите тяхната граница на провлачане. Нашата Raydafon Technology Group Co., Limited доставя болтове с предварително покритие с микрокапсулирана смазка за постигане на постоянни коефициенти на триене.

Въпрос 5: Как мога да проверя дали зъбният съединител не предава вредна аксиална тяга след монтажа?

Отговор: Измерете аксиалното движение на съединителната втулка спрямо главините по време на работа, като използвате сонда за близост или циферблатен индикатор на стационарна платформа. При нормални условия втулката трябва да се движи аксиално над диапазона на процепа, без да удря нито един от двата края. Освен това проверете температурата на аксиалния лагер на съседния двигател или скоростна кутия. Повишаване с повече от 10°C над базовата линия показва аксиална тяга. Можете също така да извършите тест „бутане и дръпване“: при неподвижен съединител, натиснете втулката към една главина с лост и измерете промяната на разстоянието. Допустимата аксиална сила не трябва да надвишава 5% от капацитета на въртящия момент на съединителя. Ако има тяга, преместете основната плоча на машината или регулирайте дължината на дистанционера.
