Смяна на съединител с форма на барабан GIGL

Смяна на съединител с форма на барабан GIGL

Замяната на съединителя с барабанна форма на GIGL на Raydafon е заместител на оригиналните съединители в трансмисионните системи. Той предлага стабилна работа, дълготрайна производителност и съвместимост с широка гама индустриално оборудване. Произведени вътрешно във фабриката на Raydafon в Китай, ние сме признат производител и доставчик, следящ щателно всяка стъпка от производството, за да гарантираме качество и ясни цени, предоставяйки на нашите клиенти рентабилни решения за предаване.

Съединител с барабанна форма на GIGL за тежкотоварни индустриални трансмисии

Ако вашите тежки машини — валцовани стоманени мелници, трошачки за циментови заводи или минни конвейери — се нуждаят от съединител, който няма да отстъпи от висок въртящ момент, Raydafon за смяна на GIGL Drum Shape Gear Couplingе създаден за точно тази работа.

Зъбци с форма на барабан, създадени за употреба в реалния свят

Какво прави товабарабанно зъбно колелоизпъкват? Барабанните зъби. Те не просто прехвърлят мощност - те се справят с бъркотията на употребата в реалния свят. Максималният въртящ момент достига 2000 kN·m, размерите на отворите варират от 50 mm до 400 mm и са необходими до 1,5 градуса ъглово отклонение. Освен това, той компенсира аксиалните и радиалните измествания, които биха износили бързо обикновените съединители.

42CrMo стомана с прецизно шлифовани еволвентни зъби

Raydafon го прави от стомана с висока якост 42CrMo, след което шлайфа еволвентните зъби на зъбното колело до прецизност — така че мощността тече гладко и износването остава ниско. Това е основен продукт за купувачите, които търсятзъбни съединители с висок въртящ момент за индустриални приложения; той продължава да работи дори когато машините се натискат силно.

Сертифициран по ISO 9001 и лесен за поддръжка

Този съединител е не само здрав – той е и умен за поддръжка. Сертифициран е по ISO 9001. Мрежата на зъбното колело е смазана, което намалява вибрациите и удължава експлоатационния живот, дори в прашни мини или горещи циментови заводи. Компактната му структура означава, че инсталирането му на валцовани или конвейерни задвижвания не се превръща в голям проект. Ето защо е най-добрият избор катоиздръжлив съединител на барабанни зъбни колелаи предпочитан избор за персонализирани зъбни съединители за минно оборудване - размерите и повърхностните обработки могат да бъдат съобразени с вашата настройка.

Конкурентни фабрични цени от Китай

Фабриката на Raydafon е в Китай, така че балансираме доброто качество с разумните цени. Ние не продаваме универсална част — ние работим с вас, за да получите правилния съединител за вашите машини. По-малко време на престой, по-добра ефективност и съединител, който поддържа вашето тежко оборудване в движение.

Максимален въртящ момент2000 kN·m
Диаметър на отвора50 – 400 мм
Ъглово отклонениеДо 1,5°
Материал42CrMo стомана
Ефективност на трансмисията99,7%
СертификацияISO 9001
Опционално втвърдяванеHRC ≥ 56
СерияGICL, GIICL, GICLZ, GIICLZ, NGCL

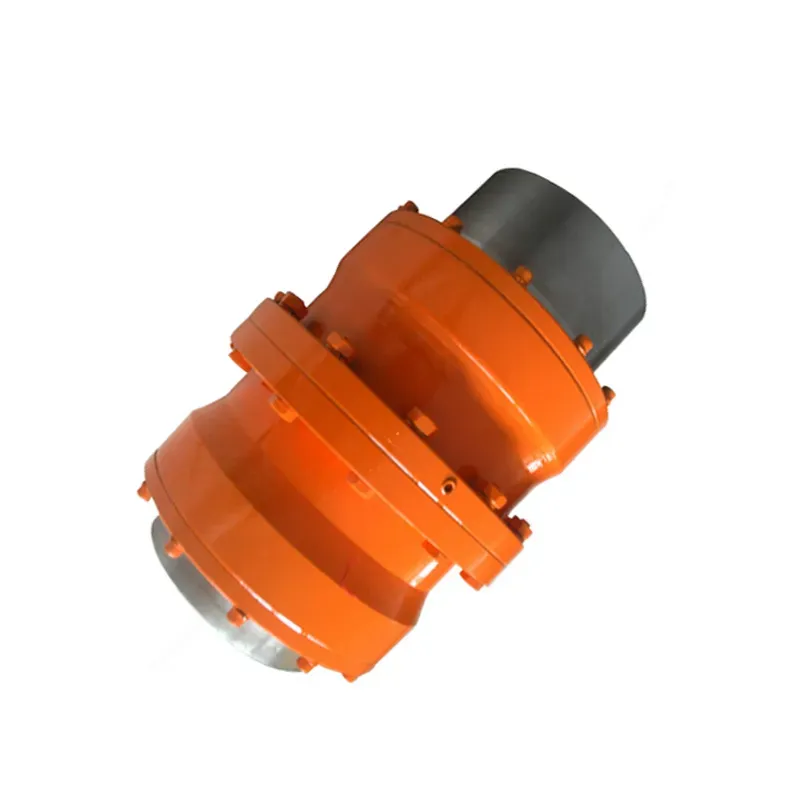

GIGL Drum Shape Gear Coupling

Спецификация на продукта

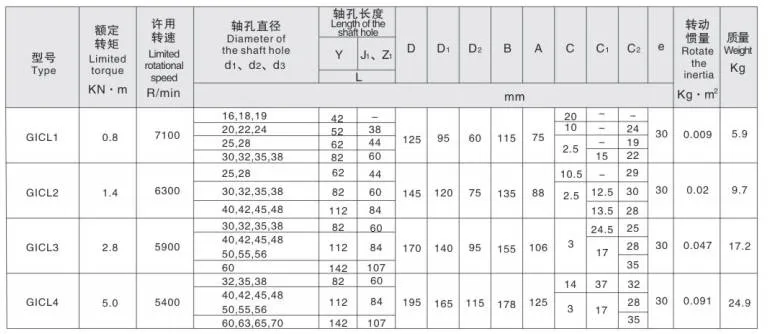

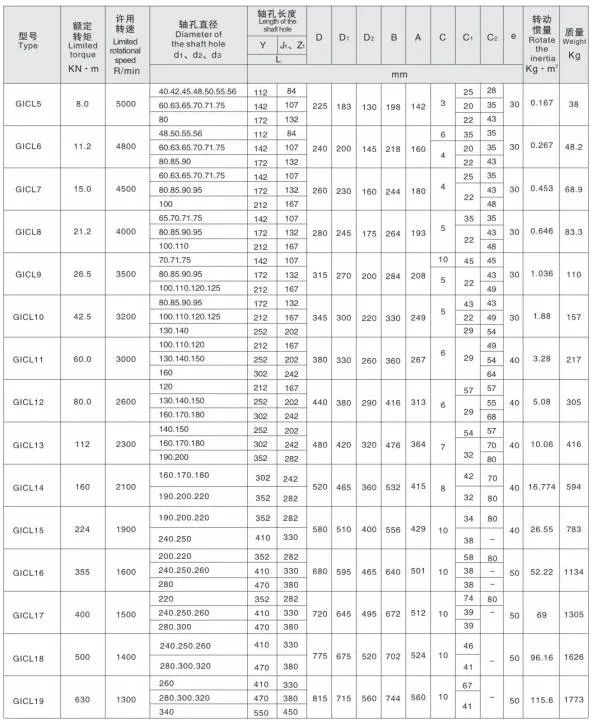

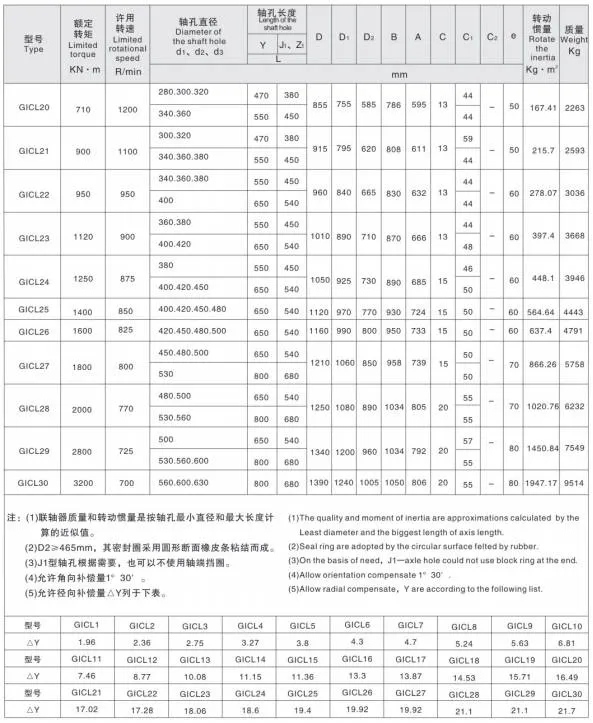

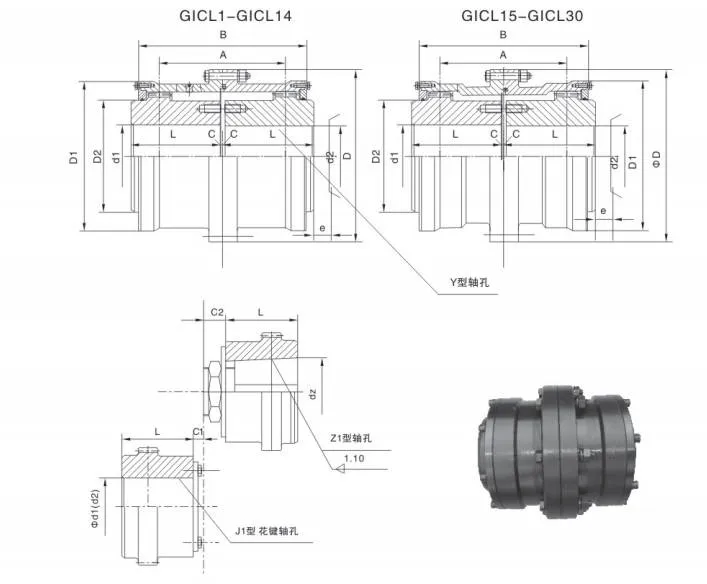

GIGL Drum Shape Gear Coupling Dimension GIGL Drum Shape Gear Coupling Specification 1 GIGL Drum Shape Gear Coupling Specification 2 GIGL Drum Shape Gear Coupling Specification 3

Характеристики на продукта

Съединителят с барабанна форма на зъбно колело GIGL е опция с висока производителност в гъвкави системи за съединяване на зъбни колела, пригодени за трудни промишлени сценарии, където надеждното предаване на мощност не подлежи на обсъждане.

15–20% по-висока товароносимост от съединителите с прави зъбци

Какво прави това напредналосъединител с форма на барабаннай-добрият избор е способността му да се справя ефективно с ъглово отклонение, като същевременно запазва предаването на висок въртящ момент непокътнато. В сравнение със съединителите с прави зъбни колела, моделът GIGL осигурява средно 15–20% увеличение на толерантността на натоварването при същите условия на външен диаметър на вътрешната втулка и максимален външен диаметър на съединителя. Това го прави предпочитан за високо натоварени GIGL приложения.

Ъглово изместване до 1°30'

Едно от най-големите му предимства е подобрената компенсация на ъглово изместване. Когато радиалното изместване е нула, съединителите с прави зъбни зъбни колела се справят само с 1°, но съединителните зъбни колела с форма на барабан GIGL се увеличават до 1°30' — 50% подобрение. Това го прави идеален за среда с ниска скорост и голямо натоварване, като напрминни и металургични машини, където толерантността към несъответствие променя играта.

Оптимизиран контакт със зъбите, по-нисък шум, по-дълги интервали на поддръжка

Барабанната зъбна повърхност подобрява контакта между вътрешните и външните зъби. Коригира често срещани проблеми със съединителите с прави зъбци, като притискане на ръба и концентрация на напрежение в краищата на зъбите по време на ъглово изместване. В същото време намалява триенето и износването, намалява шума и удължава интервалите за поддръжка. Разширената форма на външната зъбна втулка прави монтажа и демонтажа по-лесен за екипите по поддръжката.

99,7% ефективност на трансмисията

Що се отнася до ефективността на трансмисията, зъбният съединител с барабанна форма на GIGL достига 99,7% — число, което говори за неговата надеждност за използване на промишлени зъбни съединители, от конвейерни системи в производството до тежки машини в строителството. Външната зъбна втулка използва зъби с форма на барабан за гладко зацепване, изработена от висококачествена стомана със средно твърди зъбни повърхности за поддържане на големи натоварвания. Опционалното втвърдяване на зъбната повърхност (HRC ≥ 56) допълнително подобрява издръжливостта. Неговият лек дизайн поддържа ниска инерция на въртене - идеален за оборудване, където скоростта и прецизността са от значение.

Надеждно смазване, уплътнение и взаимозаменяемост

За да поддържа зъбния съединител с барабанна форма GIGL да работи добре в дългосрочен план, той е оборудван с надеждни смазочни структури и уплътнения, които удължават експлоатационния живот и опростяват поддръжката. Неговият симетричен дизайн осигурява отлична взаимозаменяемост, така че подмяната на части е лесна. За високоскоростни операции, при които периферните скорости надвишават 36 m/s, динамичното балансиране предотвратява вибрациите и осигурява стабилна работа. Конфигурациите на дупките на вала предлагат гъвкавост — комбинират типове Y, Z1 и J1, за да отговарят на различни нужди за свързване.

Пълна гама съединители с форма на барабан

Raydafon, доверенпроизводител на зъбни съединители, произвежда пълна гама съединители с барабанна форма извън GIGL, включително варианти GICL, GIICL, GICLZ, GIICLZ и NGCL — всички отговарящи на строги индустриални стандарти, за да гарантират качество.

Компактен, твърд-гъвкав, ниска поддръжка

Този твърдо-гъвкав съединител предлага много предимства: компактна структура, малък радиус на завъртане, висок капацитет на натоварване, ефективност от най-високо ниво, нисък шум и дълги цикли на поддръжка. Той е особено подходящ за условия на ниска скорост и тежък режим на работа в металургията (валцувани мелници), минното дело (трошачки), повдигане и транспортиране (кранове), както и петролни, химически и общи трансмисии на валове на машини.

Бележки за приложението

Поради високата си твърдост и гъвкавост без еластичност, не се препоръчва за машини, които се нуждаят от амортизиране на вибрациите, буфериране или изключително стриктно подравняване на вала - като прецизно оборудване, където дори малки вибрации могат да повлияят на производителността.

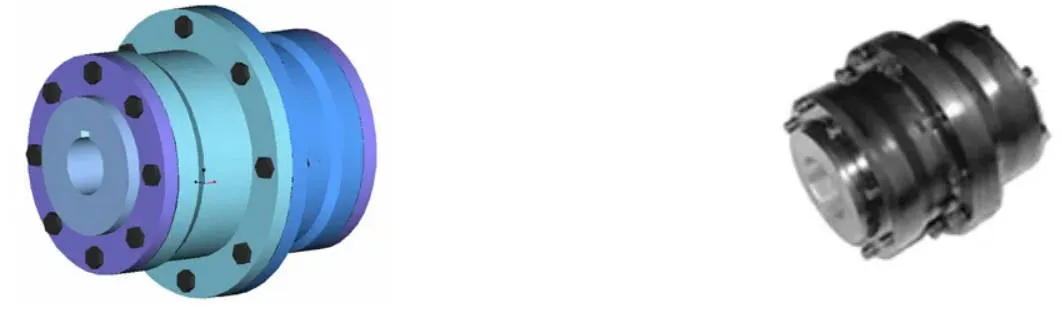

GIGL Drum Shape Gear Coupling Features

Сценарии за приложение

Съединителят с форма на барабан GIGL се използва широко в секторите на тежката промишленост, където високият въртящ момент, толерантността към несъосност и издръжливостта са критични.

Валцови стоманени мелници

Работи с предаване на висок въртящ момент във валцови мелници, с 15–20% по-висок капацитет на натоварване от съединителите с прави зъбци под същия размер.

Трошачки за циментови заводи

Компенсира ъглово и радиално отклонение, причинено от силни вибрации и термично разширение, като удължава интервалите за поддръжка.

Минни конвейери

Създаден за условия на ниска скорост и тежко натоварване в минно оборудване, където толерантността към несъответствие и издръжливостта са от съществено значение.

Металургия и валцови заводи

Надеждно предаване на енергия в непрекъснати производствени линии, с 99,7% ефективност и ниска ротационна инерция.

Повдигане и транспортиране

Подходящ за задвижвания на кранове и тежко повдигащо оборудване, изискващи стабилно подаване на въртящ момент при променливи натоварвания.

Петролна и химическа промишленост

Работи в задвижвания на помпи и компресори, където надеждните структури за уплътняване и смазване намаляват времето за престой.

Защо да купувате от Raydafon

Raydafon е базирана в Китайдоставчик на зъбни съединителис повече от десетилетие опит в компонентите на механичната трансмисия. Ние балансираме доброто качество с конкурентните фабрични цени и не продаваме универсални части — работим с вас, за да съобразим правилния съединител с вашите машини.

Персонализирани размери и повърхностни обработки

Имате нужда от специфичен размер на отвора, повърхностно закаляване на зъбите (HRC ≥ 56) или персонализирана конфигурация на отвора на вала? Ние приспособяваме размерите и повърхностните обработки, за да отговарят на вашата точна настройка.

Бърза доставка и техническа поддръжка

Стандартните модели се доставят бързо, а нашият инженерен екип предоставя указания за инсталиране и пускане в експлоатация при поискване. По-малко време на престой, по-добра ефективност и съединител, който поддържа вашето тежко оборудване в движение.

Често задавани въпроси

Какъв е максималният въртящ момент на съединителя с форма на барабан GIGL?

Съединителят с барабанна зъбна предавка GIGL достига максимален въртящ момент от 2000 kN·m, подходящ за тежкотоварни индустриални трансмисии в стоманодобивни заводи, циментови заводи и минно оборудване.

Какви диаметри на отворите са налични за зъбния съединител GIGL?

Диаметрите на отвора варират от 50 mm до 400 mm, като конфигурациите на отворите за вал са налични в тип Y, тип Z1 и тип J1, за да отговарят на различни нужди за свързване.

Какъв материал се използва в съединителя с барабанна форма на GIGL?

Съединителят GIGL е изработен от стомана с висока якост 42CrMo с прецизно шлифовани еволвентни зъби на зъбно колело. Опционалното втвърдяване на зъбната повърхност постига HRC ≥ 56 за повишена издръжливост.

Колко ъглово отклонение може да компенсира съединителят GIGL?

Съединителят с форма на барабан GIGL компенсира ъглово отклонение до 1,5° и ъглово изместване до 1°30', 50% подобрение в сравнение със съединителите с прави зъбци.

Как съединителят GIGL се сравнява със съединителите с прави зъбци?

При същите условия на външен диаметър на вътрешната втулка и максимален външен диаметър на съединителя, съединителят с форма на барабан GIGL осигурява 15–20% по-висок капацитет на натоварване и 50% по-голяма компенсация на ъглово изместване, отколкото съединителите с прави зъбци.

ISO сертифициран ли е GIGL Drum Shape Gear Coupling?

Да, зъбният съединител с барабанна форма GIGL е сертифициран по ISO 9001 и се произвежда от Raydafon в Китай.

Каква е ефективността на предаване на зъбния съединител GIGL?

Съединителят с форма на барабан GIGL осигурява ефективност на предаване до 99,7%, поддържайки надеждно предаване на мощност в тежки индустриални приложения.

Кои индустрии използват GIGL Drum Shape Gear Coupling?

Съединителят GIGL се използва широко в валцови стендове на стоманодобивни мелници, трошачки на циментови заводи, минни конвейери, металургия, повдигане и транспортиране, петролни, химически и общи трансмисии на валове на машини.
