Какви са разликите между Spur Gear и Helical Gear?

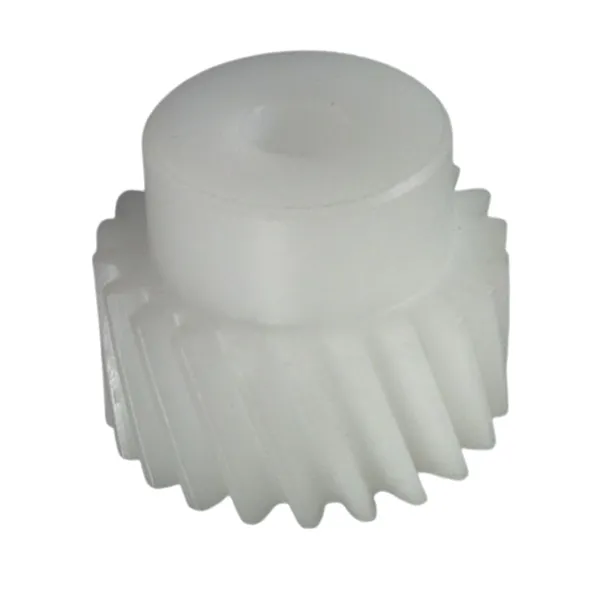

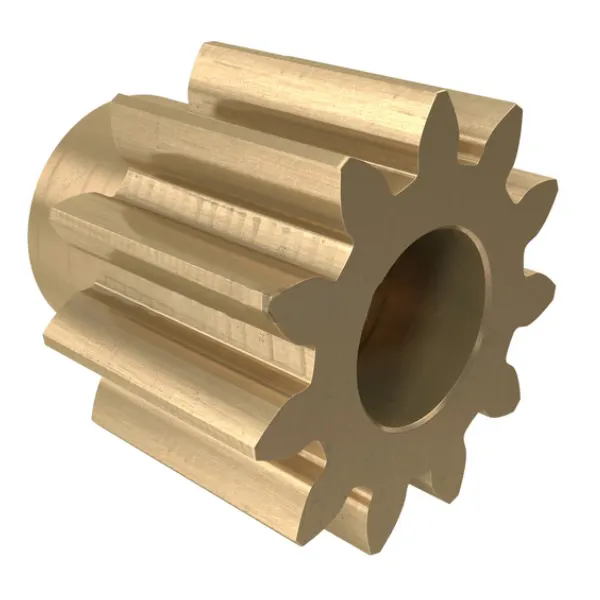

Цилиндрични зъбни колелаиСпирални зъбни колеласа често срещани видове предавки в механичните трансмисии. Цилиндричните зъбни колела имат прави зъбни профили, като страните на зъбите са успоредни на оста на зъбното колело. По време на зацепването страните на зъбите на двете зъбни колела влизат в пряк контакт. Спиралните зъбни колела имат звездообразен спирален профил на зъбите, като страните на зъбите образуват определен ъгъл на наклон с оста на зъбното колело. По време на зацепването страните на зъбите на двете зъбни колела влизат в постепенен контакт. Тази структурна разлика директно води до различни характеристики на предаване.Райдафонпредлага както цилиндрични, така и винтови зъбни колела в различни размери. Добре дошли да ги закупите.

Характеристики на мрежата

Когато цилиндричните зъбни колела се зацепват, цялата им ширина на зъбите влиза в контакт с другото зъбно колело едновременно. Този модел на контакт може да причини значителен удар и шум в трансмисията. Обратно, контактната линия на спиралните зъбни колела е наклонена, което значително увеличава припокриването на трансмисията. По време на предаването контактната линия на зацепване на спираловидните зъбни колела постепенно се увеличава и след това намалява. Този дизайн намалява удара и осигурява по-плавно предаване.

Ефективност на трансмисията

Цилиндрични зъбни колелаимат линеен контакт със следващата предавка по време на трансмисията, което води до ниски загуби от триене и висока ефективност на трансмисията, теоретично достигаща 98%-99%.Спирални зъбни колела, поради аксиално плъзгащо триене, имат по-ниска ефективност, обикновено между 95% и 97%.

Товароносимост

Както бе споменато по-рано, контактната линия на зацепване на спиралните зъбни колела е наклонена, което води до по-голяма дължина. Това също така намалява налягането на модула, което води до по-висока граница на налягането на натоварване в сравнение с цилиндричните зъбни колела. Спиралните зъбни колела позволяват по-голям контакт по време на предаване, което им позволява да предават по-голям въртящ момент към същия модул. Тяхната товароносимост е приблизително 15%-25% по-висока от тази на цилиндричните зъбни колела.

Обработка

Цилиндричните зъбни колела обикновено могат да се произвеждат масово с помощта на стандартни фрезови машини или фрезови машини, което води до относително проста обработка и ниски производствени разходи. Спиралните зъбни колела обаче изискват специализирано оборудване за регулиране на ъгъла на спиралата, което поставя по-високи изисквания за прецизност към машинните инструменти за обработка на зъбни колела. Поддържането на постоянен контрол на ъгъла на спиралата е особено предизвикателно, което води до производствени разходи, които са с 20%-40% по-високи от тези на цилиндричните зъбни колела.

Сценарии за приложение

В зависимост от техните предавателни характеристики,цилиндрични зъбни колелачесто се използват в приложения с ниска скорост и леко натоварване, като часовникови механизми, трансмисии на принтери и скоростни кутии на селскостопански машини.Спирални зъбни колела, от друга страна, са подходящи за приложения, изискващи по-висока стабилност или предаване на по-големи натоварвания, като автомобилни трансмисии, индустриални редуктори и морски системи за задвижване.

Цилиндрични зъбни колела срещу винтови зъбни колела
