Подмяна на съединител с форма на барабан GICLZ

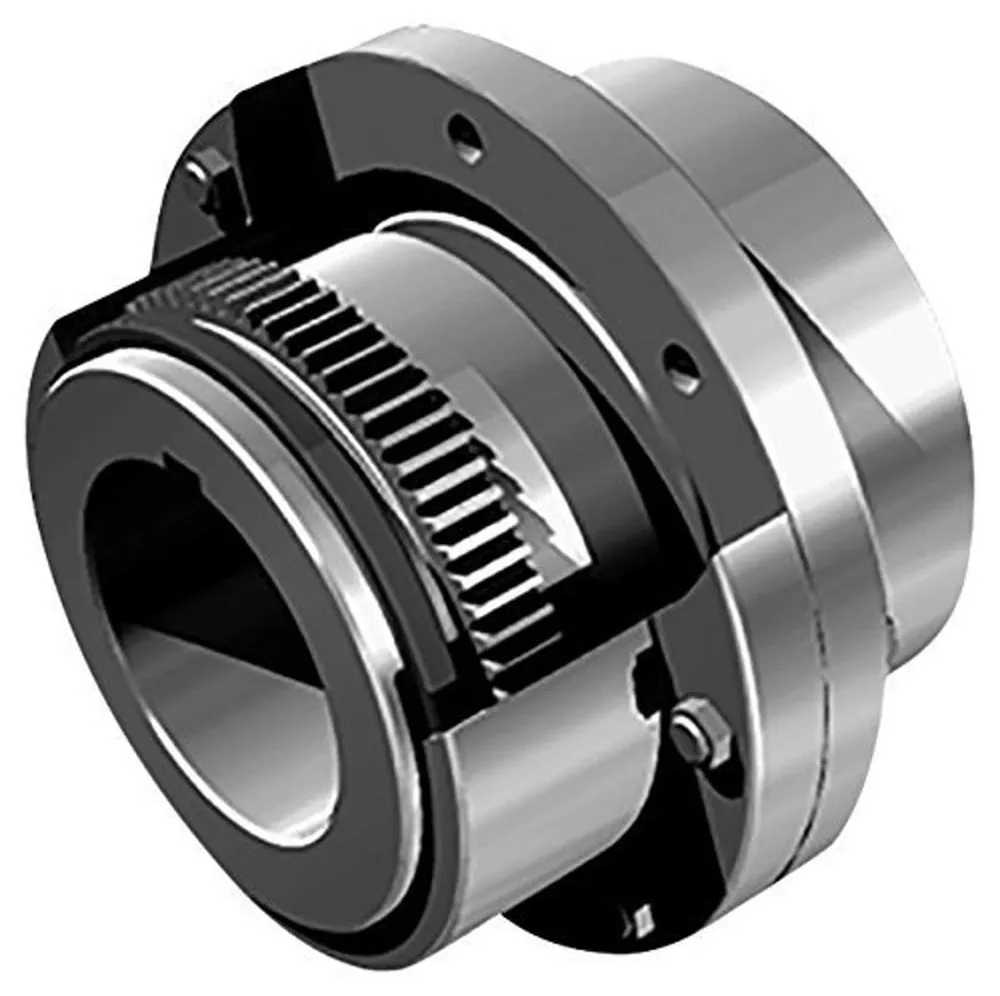

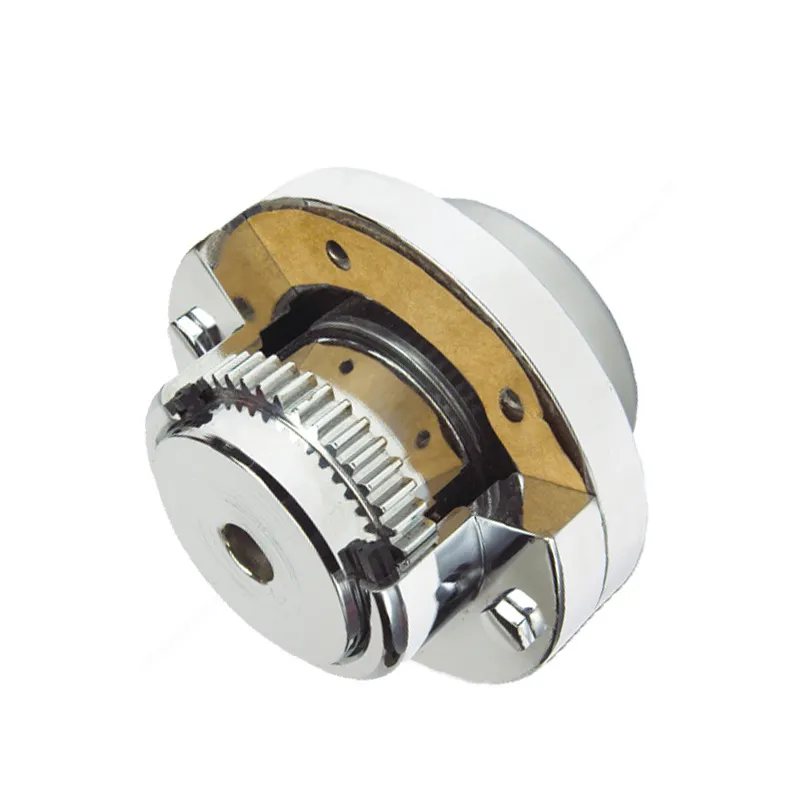

Съединителят за барабанни зъбни колела GICLZ на Raydafon е специално създаден за пренос на мощност с висок въртящ момент в тежки промишлени машини - помислете за стоманени мелници, циментови заводи и минно оборудване. Това е основната трансмисионна част за справяне с трудни, непростими работни среди. Какво го отличава? Дизайн на зъби с форма на барабан, като тези зъби са изработени от високоякостна стомана 42CrMo. Тази конструкция му позволява да се справя с до 2000 kN·m въртящ момент, да отговаря на диаметри на отвора, вариращи от 50 mm до 400 mm, и дори да се справя с ъглови несъосности до 1,5 градуса - като същевременно поддържа ултраниска хлабина за плавен, стабилен поток на мощността.

За операции с тежки машини този съединител с барабанни зъбни колела с висок въртящ момент значително намалява износването на компонентите. Той е перфектен като съединител за барабанни зъбни колела, създаден специално за тежки машини, и най-добрият избор за съединители за барабанни зъбни колела, които пасват на индустриално оборудване като ръкавица. Тесните производствени толеранси на Raydafon означават, че този съединител издържа в груби промишлени условия - по-малко вибрации, които пречат на производителността на оборудването, и много по-малко пътувания за поддръжка (което също спестява време и пари).

Ето още една победа: съединителят с барабанни зъбни колела GICLZ е сертифициран по ISO 9001. Неговите зъбни колела получават смазване точно там, където се захващат, а целият модул е ​​изграден здрав - така че издържа по-дълго дори когато прахът е гъст или температурите се колебаят до крайности. Инсталирането също е лесно, благодарение на компактния му заварен дизайн – идеален за валцовани мелници, конвейерни системи и подобни настройки. Нищо чудно, че това е изключителен дълготраен съединител с барабанни зъбни колела и фаворит за персонализирани съединители с барабанни зъбни колела, пригодени за минно оборудване.

Базирана в Китай, Raydafon предлага всякакви персонализирани настройки за фирми по целия свят. Имате нужда от конкретен размер? Готово. Искате карбуризиране (или друга повърхностна обработка) за допълнителна издръжливост? няма проблеми И всичко това идва на цени, които се конкурират – без да се ограничава качеството. Добавете това свързване към вашата настройка и ще получите по-дълъг живот на оборудването и по-добра обща ефективност. За компании от тежката промишленост, които искат да модернизират своите преносни системи, това е солиден и надежден избор.

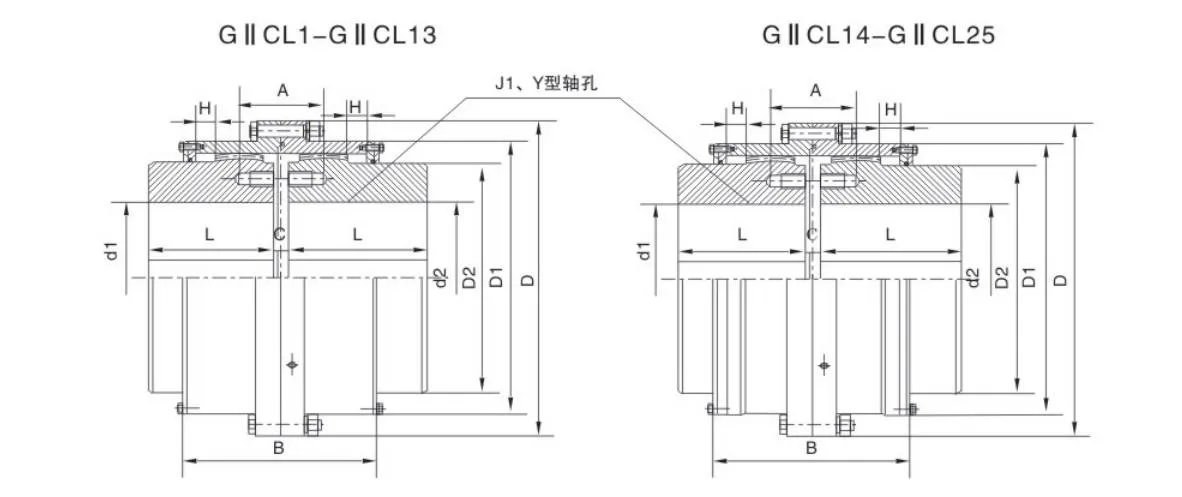

Спецификация на продукта

(1) Качеството и инерционният момент са изчислени приблизително.

чрез най-малкия диаметър на дължината на оста.

(2) D2≥465 mm Уплътнителният пръстен се приема от кръглата повърхност, сплъстена от гума.

(3) размерите на дупките на осите, маркирани с "*" в таблицата, се прилагат само за половин съединител dz.

(4) позволете компенсиране на ориентацията 1e 30'.

(5) Позволете радиална компенсация ΔY=0,026 ΔA.

Предимства на продукта

Като основен продукт в продуктовата линия за механични трансмисионни компоненти на Raydafon, съединителят с барабанна форма на зъбно колело GICLZ постоянно демонстрира изключителна производителност в различни индустриални сценарии, които изискват стабилно предаване на енергия. Този силно предпочитан гъвкав съединител с форма на барабан може не само ефективно да подобри ефективността на работата на оборудването, но и точно да реши различни често срещани проблеми в процеса на свързване на валовете, което го прави предпочитан компонент за много индустриални предприятия при конфигурацията на преносни системи.

По отношение на капацитета за предаване на въртящ момент, съединителят с барабанна форма на зъбно колело GICLZ има изключително изключителна производителност и може да се нарече отличен съединител с висок въртящ момент. Той може лесно да се справи с различни тежки товари, с ефективност на предаване до 99,7%. Тази отлична производителност му позволява да играе незаменима роля при условия на работа с ниска скорост и тежко натоварване в области като минното дело и металургията, осигурявайки надеждни гаранции за предаване за стабилното производство на тези индустрии.

Освен това съединителят с барабанна форма на зъбно колело GICLZ също има отлична способност за адаптиране към несъосности и е мощен съединител с висока несъосност. Той може ефективно да компенсира ъглови, радиални и аксиални несъответствия. Особено неговата оптимизирана производителност на ъглово изместване ефективно подобрява състоянието на контакт със зъбната повърхност. В сравнение със съединителите с прави зъбци, той значително удължава собствения си експлоатационен живот, намалява времето за спиране на оборудването и поддръжката, причинено от износване на съединителя, и допълнително подобрява непрекъснатостта на работата на цялата производствена система.

Силната издръжливост и ниските разходи за поддръжка също са значителни предимства на този съединител от Raydafon. Изработен е от високоякостни и издръжливи материали, с нисък шум и ниски вибрации при работа. Той не само намалява собствената си степен на износване, но и облекчава загубата на свързано оборудване. Това е надежден гъвкав зъбен съединител за промишлена употреба, подходящ за тежки среди като химическа промишленост и възобновяема енергия. В тези области с изключително високи изисквания за производителност на оборудването, той осигурява стабилна производителност и помага на предприятията да намалят разходите за експлоатация и поддръжка на оборудването.

В допълнение, дизайнът на съединителя с барабанна зъбна предавка GICLZ също така изцяло отчита удобството на монтажа и дългосрочния контрол на разходите. Неговата компактна структура, съчетана със силен капацитет на натоварване, осигурява ефективна работа като индустриален съединител, който може да поддържа дългосрочна непрекъсната работа на оборудването без чести интервенции по поддръжката. Тази концепция на дизайна е в пълно съответствие с ангажимента на Raydafon за предоставяне на висококачествени и взаимозаменяеми компоненти за глобалния пазар, предоставяйки по-рентабилни решения за предаване на индустриални предприятия по целия свят.

Характеристики на продукта

Барабанният зъбен съединител GICLZ, произведен от Raydafon, отговаря стриктно на стандартите JB/ZQ за основни параметри и размери и напълно отговаря на изискванията на JB/ZQ4382-86 Технически спецификации за зъбни съединители. Това е силно предпочитано решение за гъвкаво барабанно съединително зъбно колело в областта на промишлените трансмисии. Специално проектиран за свързване на хоризонтален коаксиален трансмисионен вал, този съединител може гъвкаво да се адаптира към ъглови отклонения и радиални измествания на вала в действителни работни условия. Той също така позволява ограничено аксиално свободно движение на вала, като лесно се справя с топлинното разширение и свиване на вала, причинено от температурни промени по време на работа, като по този начин осигурява надеждна гаранция за стабилно предаване на оборудването.

Най-забележителната конструктивна характеристика на съединителя с барабанна предавка GICLZ се крие в структурата на външната втулка на зъбното колело с барабанна форма. Този дизайн позволява на вътрешните и външните зъби на съединителя да постигнат оптимално състояние на зацепване, което значително подобрява стабилността на трансмисията. Съединителят е изработен от висококачествена стомана със средна твърдост на зъбите. Разчитайки на своя здрав материал и разумна структура, той се превръща в високоефективен съединител с барабанна форма на зъбно колело с висок въртящ момент, който може да се похвали с отлична товароподемност и способен лесно да се справя с нуждите от трансмисия с голямо натоварване в индустриални сценарии. За по-нататъшно подобряване на неговата производителност, зъбните повърхности могат да бъдат подложени на втвърдяваща обработка, за да се достигне стандарт на твърдост от HRC ≥ 56. След втвърдяване, носещата способност на съединителя е значително подобрена, като същевременно се запазва неговата лека характеристика и ниска ротационна инерция, без да се налага допълнително натоварване върху вала.

По отношение на надеждността съединителят с барабанна предавка GICLZ също се представя отлично. Той е оборудван с усъвършенствани структури за смазване и уплътнителни компоненти. Доброто смазване може да намали износването на повърхността на зъбите, докато висококачественото уплътнение може ефективно да предотврати изтичане на смазочно масло и проникване на примеси. Това не само удължава експлоатационния живот на съединителя, но също така опростява ежедневната поддръжка. Като съединител с барабанна форма на зъбно колело с висока компенсация на несъосност, неговият симетричен структурен дизайн придава на неговите компоненти отлична взаимозаменяемост, което прави поддръжката и подмяната на части по-ефективни и удобни. Когато работната линейна скорост на съединителя надвиши 36 m/s, прецизното динамично балансиране осигурява стабилна работа на оборудването, като се избягва вибрациите, причинени от високоскоростна работа, да повлияят на точността на предаване.

За да отговори на изискванията за свързване на различно оборудване, съединителят с барабанна зъбна предавка GICLZ предлага разнообразие от схеми за конфигурация на дупки за валове, покриващи множество комбинации от отвори за валове като тип Y, тип Z1 и тип J1. Без значение какъв е сценарият на свързване на шахтата, може да се намери подходящ метод за монтаж. Raydafon има цялостно оформление в областта на зъбните съединители. В допълнение към типа GICLZ, той също има множество серии от продукти, включително GICL, GⅡCL, GⅡCLZ и NGCL. Със своята продуктова матрица от пълна серия, Raydafon се превърна в надежден доставчик на гъвкави зъбни съединители в промишлената област и продуктите му се използват широко в преносни системи на различни индустрии като металургия, минно дело, химическо инженерство и електроенергия.

По отношение на сравнението на товароносимостта, съединителят с барабанна предавка GICLZ показва значителни предимства. При условията на същия външен диаметър на вътрешната втулка и максимален външен диаметър на съединителя, неговата товароносимост е с 15%-20% по-висока от тази на съединителите с прави зъбци, което му позволява да предава по-голям въртящ момент в по-компактно пространство за монтаж. От гледна точка на ефективността на компенсиране на несъответствието, този съединител с форма на барабан е още по-забележителен. Когато радиалното изместване е нула, неговата компенсация на ъглово изместване може да достигне 1°30′, което е 50% подобрение в сравнение със съединителите с прави зъбци. Може да работи стабилно дори при работни условия, при които точността на подравняване на валовете не е идеална. Освен това, при същия модул, брой зъби и ширина на зъбите, барабанообразната зъбна структура може да постигне по-голяма компенсация на ъглово изместване, като адаптивността далеч надхвърля тази на съединителите с прави зъбци.

Дизайнът на зъбната повърхност с барабанна форма на зъбния съединител с барабанна форма GICLZ може също така да оптимизира контактното състояние на вътрешните и външните зъби. Когато има ъглово изместване във валовете, то ефективно избягва екструзията на ръбове върху зъбните повърхности, намалява концентрацията на напрежение и в същото време повишава устойчивостта на износване и устойчивостта на триене на зъбните повърхности, намалява шума по време на предаване, удължава интервала на поддръжка на оборудването, намалява времето за престой за поддръжка и подобрява ефективността на производството. В допълнение, двата края на външната втулка на съединителя приемат формата на камбана. Този подробен дизайн прави монтажа и демонтажа на съединителя по-удобен, спестявайки разходи за човекочас по време на монтажа и поддръжката на оборудването.

С ефективност на предаване до 99,7%, съединителят с барабанна форма на зъбно колело GICLZ се превърна в предпочитана алтернатива на съединителите с прави зъбци в световен мащаб. Raydafon има пълна производствена система, която може да гарантира, че всеки съединител GICLZ има пълни спецификации и отговаря на стандартите, предоставяйки на потребителите стабилни и надеждни продукти. Като ефективен промишлен съединител с форма на барабан, той притежава както твърдост, така и гъвкавост, но му липсва еластичност. Поради това не е подходящ за работни условия, изискващи гасене на вибрации и буфериране, нито може да се използва в механично оборудване, което има строги изисквания за точност на центровката на валовете. Потребителите могат да направят разумен избор според действителните нужди от работни условия.
