Хидравличен цилиндър на крана

Хидравличният цилиндър за повдигане на кран Raydafon е цилиндърът за управление на ъгъла на стрелата за мобилни кранове и пристанищни машини. Референтен модел ZXSTC1000S.2.5-00: Φ320 отвор, Φ280 прът, 4000 mm ход, 4750 mm монтажно разстояние, 32 MPa работно налягане, 3000 kN динамична тяга в реално време, 1522 kg единично тегло. Тялото е 7-ходово ковано от високоякостна легирана стомана от авиационен клас, двойно състарено за стабилизиране на якостта на опън над 1250 MPa. Тройно прогресивно уплътнение с внесен от Германия композитен пръстен от перфлуороетерен каучук и 5 μm стъпаловиден ръб за прах. Интегрирано електрохидравлично серво с ±0,03 mm магнитостриктивна обратна връзка за позиция за 0,08 mm/s стабилност при ултра ниска скорост. 5000-часов цикъл без поддръжка. Персонализиран отвор Φ50-500 mm, устойчив на сол и прах. MOQ 5 единици, 45-60 дни групово време за изпълнение. Изпратете модел на кран, изискване за тяга и количество за оферта.
Кранова стрела · Модел ZXSTC1000S.2.5-00

Персонализиран хидравличен цилиндър за кранове за мобилни кранове и пристанищни машини — Директни доставки на OEM производители

Хидравличният цилиндър на крана контролира ъгъла на стрелата на мобилните кранове. Raydafon го изгражда с двойнодействащ многостепенен телескопичен дизайн, който се простира на голямо разстояние и се прибира компактно. Тялото е 7-ходово ковано от високоякостна легирана стомана от авиационен клас и двойно състарено за стабилизиране на якостта на опън над 1250 MPa. Тройно прогресивно уплътнение и магнитостриктивен серво модул се справят със солните пръски, праха и изискванията за прецизност на работните цикли на пристанището и вятърната енергия.

3000 kN Динамична тяга в реално време
32 MPa Работно налягане
Φ320×Φ280 Отвор × прът
4000 мм Инсулт
5000 ч Без нужда от поддръжка
Референтен модел

ZXSTC1000S.2.5-00 — Пълна спецификация

Референтният модел е реална производствена конфигурация, използвана за вериги за повдигане на подвижни кранове за тежък товар. Персонализираният отвор и ход са налични при един и същ процес на чертане.

Име на цилиндъра Номер на чертеж Отвор ΦD Прът Φd инсулт С Инсталирайте. Л налягане Порт Тегло
Наклонен хидравличен цилиндър ZXSTC1000S.2.5-00 Φ320 Φ280 4000 мм 4750 мм 32 MPa 2-M27×2
4-G1/4
1522 кг

Кранови вериги с различна тяга или монтажни модели могат да бъдат произведени спрямо вашия чертеж. Изпратете марката и модела на крана, необходимата тяга и чертеж за монтаж. За по-широката гама от цилиндри за мобилни кранове вижтеХидравлични цилиндри за мобилни крановекатегория.

Инженерно дълбоко гмуркане

Четири технологии, които правят този цилиндър различен

01

Пълен адаптивен контрол на натоварването

Тялото на цилиндъра е изковано от авиационен материал. Raydafon използва персонализирана високоякостна легирана стомана, която преминава през седем прохода на коване и след това топлинна обработка с двойно стареене. Двойното стареене стабилизира структурата на материала, така че якостта на опън се поддържа над 1250 MPa. При 3000 kN тягов цилиндър, работещ с непрекъснати цикли на повдигане, тази зърнеста структура е това, което поддържа стабилен живот на умора при налягане от 32 MPa.

≥1250 MPa якост на опън
02

Микронно прецизно серво управление

Инженерният екип на Raydafon разработи интегриран електрохидравличен серво модул, който замества традиционната настройка за управление на отделни клапани. Клапанната група използва ядра на серво клапани от авиационен клас и магнитострикционен сензор за изместване с точност ±0,03 mm. Тази комбинация поддържа стабилна работа при ултра ниска скорост при 0,08 mm/s, така че операторът може да позиционира стрелата без приплъзване или превишаване по време на операции с фино натоварване.

±0,03 mm точност на сензора
03

Екстремна среда, защита с дълъг живот

Пристанищните машини виждат ерозия от солени пръски. Металургичното оборудване вижда прах с висока температура. Raydafon изгради тройна прогресивна защитна структура за уплътняване и за двете. Основното уплътнение е композитен пръстен от перфлуороетерна гума, внесен от Германия с дизайн с двойна устна за двупосочна компенсация на налягането. Средният слой използва стъпаловиден ръб за прах, който улавя твърди частици, по-големи от 5 μm. Способността за предотвратяване на замърсяването е с 40% по-висока от традиционното уплътнение с едно устно. Комбинираният цикъл се оценява на 5000 часа без поддръжка.

5 μm прахообразна устна
04

Оптимизирана за енергийна ефективност хидравлична система

Енергоспестяващият дизайн на Raydafon идва от анализа как всъщност работят строителните машини. Веригата на диференциалната амплитуда намалява обема на циркулацията на хидравличното масло с 35% при условия на празен ход. В комбинация с високоефективна група синхронни двигатели с постоянен магнит, цялостната консумация на енергия на системата намалява с 28% в сравнение с традиционното решение. На кран, работещ на 8-часови смени, това се изразява в измеримо намаление на консумацията на гориво или батерия.

-28% системна енергия

Защо Raydafon Crane Luffing Хидравлични цилиндри

A

20 години в областта на хидравликата

Raydafon произвежда хидравлични цилиндри от две десетилетия. Инженерният екип разработва цилиндъра, серво модула и уплътнителната система вътрешно, така че промените в спецификациите се обработват при източника, а не чрез външни доставчици.

B

Пълен контрол от коване до сглобяване

Коване на тялото, топлинна обработка, хонинговане, хромиране, монтаж на уплътнение и тест за налягане - всичко това се случва в завода на Raydafon. Това запазва проследимостта непокътната и намалява вариациите на партидите, които получавате от множество доставчици.

C

Директно фабрично ценообразуване

Продава се по модел за директни продажби. Сравнима производителност при приблизително 60% от цената на европейски и американски марки при същото ниво на спецификация. Няма добавен търговски марж между фабриката и купувача.

D

Персонализиране с пълна спецификация

Диаметри на отвора на цилиндъра от Φ50 mm до Φ500 mm могат да бъдат изработени по поръчка. Ходът, разстоянието за монтаж, типът на порта и моделът на монтаж се произвеждат спрямо вашия чертеж, така че нестандартните модели кранове могат да бъдат съчетани точно.

E

Валидиран в пристанищни и вятърни условия

Системата за тройно уплътнение и серво модулът са създадени за пристанищни машини със солена пръскачка и условия на тежко повдигане на вятърна енергия. Дизайнът е насочен към реални работни места, а не към лабораторни условия.

F

OEM поддръжка

Изпратете марка и модел кран или номер на чертеж. Raydafon прави обратен инженеринг, взема проби и цитира персонализирана партида на същия чертеж. Поддържа опаковане с частни етикети за OEM клиенти.

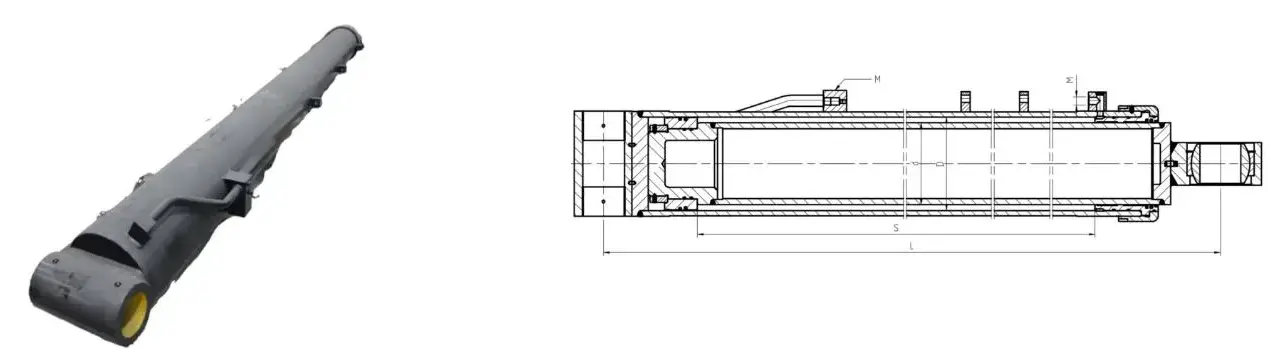

Чертежи с размери

Crane luffing hydraulic cylinder dimension drawing
Преглед на инсталацията — интерфейс отвор/пръчка, позиция на порта и модел на монтаж

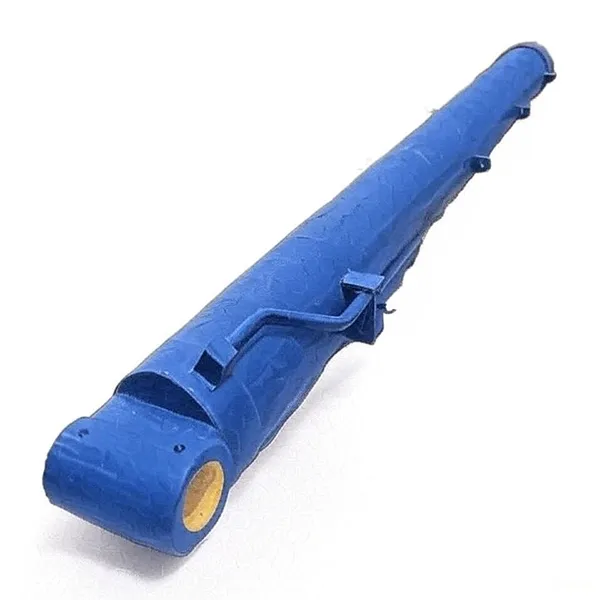

Crane luffing hydraulic cylinder product view
Изглед на продукта — тяло на цилиндър и монтаж на пръта

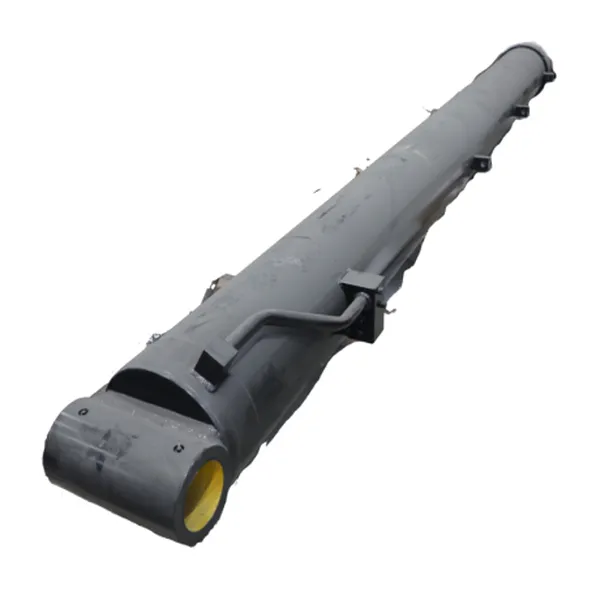

Crane luffing hydraulic cylinder detail
Подробности за порт и уплътнение — 2-M27×2 плюс 4-G1/4 интерфейс

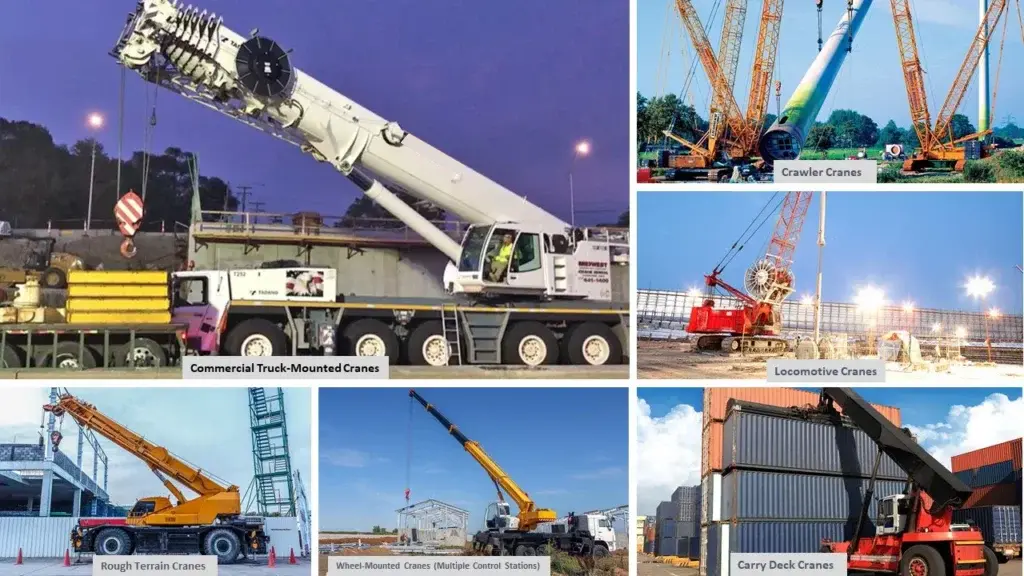

Crane luffing hydraulic cylinder application
Справка за приложение — монтиран на верига за повдигане на люка на мобилен кран

Където се използват хидравлични цилиндри с кранове

01

Мобилни кранове

Контрол на ъгъла на стрелата на монтирани на камиони и всякакви терени мобилни кранове. Управлява тягата, необходима за повдигане и задържане на стрелата при пълно натоварване.

02

Пристанищни машини

Кранове от кораб до брега и дворни кранове в среда със солени пръски. Тройното прогресивно уплътнение и твърдото хромиране удължават цикъла на поддръжка при крайбрежни операции.

03

Оборудване за вятърна енергия

Наклон на стрелата на крана на кораби за монтаж и поддръжка. Висока стабилност на тягата и микронно ниво на серво управление имат значение за прецизно позициониране в морето.

04

Тежко машиностроене и металургия

Индустриално повдигащо оборудване при условия на висока температура и прах. Енергоспестяващата верига намалява консумацията на гориво или батерия при дълги смени.

Лист със спецификация на поръчката

Референтен модел
ZXSTC1000S.2.5-00
Динамична тяга в реално време
3000 kN
Работно налягане
32 MPa
Диаметър на отвора
Φ320 mm (налични са персонализирани Φ50-500 mm)
Диаметър на пръта
Φ280 мм
Инсулт
4000 мм
Монтажно разстояние
4750 мм
Единично тегло
1522 кг
Порт / интерфейс
2-M27×2 плюс 4-G1/4
Коване на тялото
7-ходова кована легирана стомана от авиационен клас, двойно състарена до ≥1250 MPa якост на опън
Серво управление
Интегрирано електрохидравлично серво, магнитострикционен сензор ±0,03 mm точност, ултра ниска скорост 0,08 mm/s
Запечатване
Тройно прогресивно уплътнение, немски перфлуороетер композитен основен пръстен, 5 μm стъпаловиден прахов ръб
Икономия на енергия
Диференциална амплитудна верига, 35% по-малко циркулация на маслото без товар, 28% по-ниска консумация на енергия в системата
Цикъл на поддръжка
5000 часа без поддръжка
Персонализиране
Пълна спецификация на персонализирания отвор Φ50-500 mm, OEM опаковка и собствена марка
MOQ
5 броя на модел
Групово време за изпълнение
45-60 дни след депозит и одобрение на чертежа
База на котировката
Модел и тонаж на крана, изискване за тяга, спецификация на отвор/ход, размер на отвора, количество, пристанище на местоназначение

Как вашата поръчка се движи през Raydafon

  1. 01

    Кратко приложение

    Изпратете модел и тонаж на крана, изисквана тяга, спецификация на отвор/ход, размер на порта, количество и порт на местоназначение.

  2. 02

    Избор на модел и оферта

    Raydafon потвърждава дали референтният модел пасва или е необходима персонализирана компилация. Офертата FOB Ningbo се издава с време за изпълнение.

  3. 03

    Одобрение на чертежа

    За персонализирани компилации, Raydafon извършва обратен инженеринг на OEM частта, произвежда проба и потвърждава с купувача размерите на отвора, хода, монтажното разстояние и порта.

  4. 04

    Коване и термична обработка

    7-ходовото коване и термичната обработка с двойно стареене стабилизират тялото до над 1250 MPa якост на опън. Следва хонинговане и твърдо хромиране.

  5. 05

    Монтаж и тест за налягане

    Сглобени са бутало, уплътнения, серво модул и буфер. Цилиндърът е тестван под налягане при 32 MPa и тестван при ход за гладкост и реакция на серво.

  6. 06

    Опаковка и изпращане

    Цилиндрите са опаковани в подсилени дървени кутии с масло против ръжда и защитни крайни капачки. Изпраща се по море, въздух или експрес с опаковъчен лист, фактура и доклад от инспекция.

Документация и поддръжка на качеството

  • ✓
    Сертификат за материал

    Сертификат за корпус от легирана стомана, запис за термична обработка с двойно стареене, лист с данни за уплътнение, предоставен с всяка пратка.

  • ✓
    Доклад за изпитване на налягането

    Всеки цилиндър е тестван под налягане при 32 MPa преди опаковане. Записват се изтичане, плавност на хода, реакция на серво и монтаж на порта.

  • ✓
    Протокол за проверка на размерите

    Размерите на отвора, пръта, хода, монтажното разстояние и отвора са записани спрямо поръчаната спецификация или чертеж на клиента.

  • ✓
    Опаковка за износ

    Подсилена дървена кутия с масло против ръжда и защитни крайни капачки. Големи партиди от цилиндри, палетизирани и вързани за морски транспорт.

Често задавани въпроси

Какво представлява хидравличен цилиндър за повдигане на кран?

Хидравличният цилиндър на крана е хидравличният компонент, който контролира ъгъла на стрелата на мобилен кран. Луфирането се отнася до повдигане или спускане на стрелата, а цилиндърът задвижва това движение чрез двойнодействащ многостепенен телескопичен дизайн. Това е един от основните цилиндри на мобилните кранове заедно с цилиндъра на противотежестта и цилиндъра на конзолата.

Какъв е референтният модел и неговата тяга?

Референтният модел е ZXSTC1000S.2.5-00 с 3000 kN динамична тяга в реално време, 32 MPa работно налягане, Φ320 mm отвор, Φ280 mm прът, 4000 mm ход, 4750 mm монтажно разстояние и 1522 kg единично тегло. Raydafon поддържа персонализиран отвор и ход за OEM марки кранове.

Какъв материал и процес на коване се използват?

Тялото на цилиндъра е 7-ходово изковано от високоякостна легирана стомана от авиационен клас, след което е двойно състарено, за да се стабилизира якостта на опън над 1250 MPa. Този процес на коване подобрява структурата на зърната и издръжливостта на умора в сравнение с конвенционалното леене или машинна обработка от прътов материал, което има значение за 3000 kN тягов цилиндър, работещ с непрекъснати цикли на повдигане.

Колко точно е серво управлението?

Raydafon използва интегриран електрохидравличен серво модул със сърцевини на серво клапани от авиационен клас и магнитострикционен сензор за изместване с точност ±0,03 mm. Това поддържа стабилна работа при ултра ниска скорост при 0,08 mm/s, така че операторът може да позиционира стрелата прецизно без приплъзване.

Как работи системата за тройно уплътняване?

Тройната прогресивна запечатваща структура има три слоя. Основното уплътнение е композитен пръстен от перфлуороетерна гума, внесен от Германия с дизайн с двойна устна за двупосочна компенсация на налягането. Средният слой използва стъпаловиден ръб за прах, който улавя твърди частици, по-големи от 5 μm. Външният слой осигурява допълнителна защита на чистачките. Способността за предотвратяване на замърсяване е с 40% по-висока от тази на уплътнението с едно устно.

Какъв е механизмът за пестене на енергия?

Raydafon използва иновативна верига за диференциална амплитуда, която намалява обема на циркулацията на хидравличното масло с 35% при условия на празен ход. В комбинация с високоефективна група синхронни двигатели с постоянен магнит, цялостната консумация на енергия в системата е намалена с 28% в сравнение с традиционното решение.

Какъв е цикълът на поддръжка и диапазонът на персонализиране?

Цилиндърът е проектиран за 5000-часов цикъл без поддръжка в среда със солен спрей и прах. Raydafon поддържа пълна спецификация за персонализиране на диаметри на отвора на цилиндъра от Φ50 mm до Φ500 mm, плюс OEM опаковка и частен етикет. MOQ е 5 единици на модел.

Как да поискам оферта?

Изпратете вашия модел кран и тонаж, изисквана тяга, спецификация на отвор/ход, размер на порта, количество и порт на местоназначението. Raydafon ще потвърди модела или ще проектира персонализирана конструкция, след което ще предложи оферта FOB Ningbo с време за изпълнение и подробности за опаковката.

Готови ли сте да закупите персонализирани хидравлични цилиндри за кранове?

Изпратете вашия модел кран и тонаж, необходимата тяга, спецификация на отвор/ход и количество за поръчка. Raydafon ще потвърди модела или ще проектира персонализирана конструкция, след което ще предложи оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
