Защо правилното подравняване е важно за работата на хидравличния цилиндър?

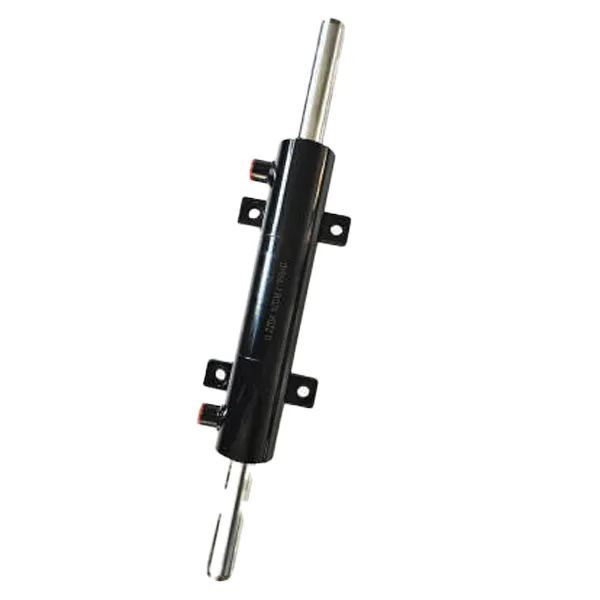

В тежки машини и индустриални приложения,хидравличен цилиндърслужи като електроцентрала зад линейно движение, повдигане, натискане и бутане. Но дори и най-прецизно изработеният хидравличен цилиндър ще се повреди преждевременно, ако центровката бъде пренебрегната. Правилното подравняване гарантира, че буталния прът се движи концентрично в цевта на цилиндъра, разпределяйки силите равномерно върху уплътненията, лагерите и буталото. Когато възникне несъосност — дори с част от градуса — страничните натоварвания генерират неравномерно износване, екструдиране на уплътнението, нарязване и евентуално катастрофална повреда. Нашите полеви данни от десетилетия потвърждават, че повече от 65 процента от повредите на хидравличните цилиндри се дължат на грешки в центроването. В Raydafon Technology Group Co., Limited сме разработили решения, които смекчават тези рискове, но разбирането на „защо“ зад подравняването е първата стъпка към максимизиране на времето за работа и безопасността.

Това изчерпателно ръководство отговаря на основния въпрос: защо правилното подравняване е важно за работата на хидравличния цилиндър? От вътрешни течове и огъване на пръта до намалена енергийна ефективност и опасности на работното място, ние разопаковаме всяка последица от неправилно центриране. Освен това, ние представяме точни параметри на нашата фабрика, таблици от реалния свят и структурирани често задавани въпроси, съобразени със стандартите на Google AI Overview. Независимо дали работите със строително оборудване, преси или машини за леене под налягане, принципите, обсъдени тук, ще ви помогнат да постигнете максимална надеждност и възвръщаемост на инвестициите. Нашата цел е да ви снабдим с приложими знания, така че всеки хидравличен цилиндър във вашия автопарк да работи, както е проектирано - безопасно, ефективно и издръжливо.

1. Какви механични повреди възникват, когато хидравличен цилиндър е неправилно подравнен?

Децентрализиране налага сили извън оста, които хидравличният цилиндър не е проектиран да издържи. Когато оста на пръта не съвпада с оста на цевта на цилиндъра, страничните натоварвания създават огъващи моменти, което води до каскада от механични повреди. В нашата фабрика опит вRaydafon Technology Group Co., Limited, сме категоризирали тези грешки в отделни режими:

• Огъване и изкълчване на пръта– Прекомерното странично натоварване огъва буталния прът, особено при цилиндрите с дълъг ход. Веднъж огънат, прътът контактува с главата на цилиндъра или цевта, генерирайки триене и метални частици.
• Точкуване на буталото и нараняване– Буталото се накланя вътре в цевта, причинявайки контакт метал в метал. Набраздяването създава аксиални жлебове, които заобикалят течността под високо налягане, намалявайки драстично изходната сила.
• Счупване на лагер и износващ се пръстен– Износващите се пръстени (или плъзгащите се пръстени) са проектирани за радиални натоварвания, но силното разместване надвишава тяхната якост на натиск, което води до счупване или деформация при студен поток.
• Овалност на цилиндъра– Повтарящите се странични натоварвания деформират напречното сечение на цевта от кръгло в овално. Тази овалност ускорява износването на уплътнението и създава пикове на налягането.
• Повреда на монтажната скоба и щифта– Несъответствието прехвърля напрежението върху скобите, цапфите или фланцовите болтове. Нашите дневници за ремонт показват спукани скоби и срязани щифтове в 23 процента от неправилно подравнени инсталации.

За да илюстрираме механичните последствия, по-долу е дадена сравнителна таблица, базирана на нашите фабрични тестове за издръжливост. Таблицата показва прогресията на повредата при контролирани условия на несъосност при използване на стандартни размери на хидравличен цилиндър. Обърнете внимание на ускорените нива на износване дори при ъглово отклонение от 0,5 градуса.

Както показват данните, хидравличен цилиндър, работещ само с 0,5 градуса ъглова несъосност, губи повече от 80 процента от теоретичния си живот на умора. В реални приложения като багерни стрели или хидравлични преси, вибрациите и термичното разширение често влошават първоначалното разместване. Нашите инженери в Raydafon винаги препоръчват лазерна проверка на центровката за критични цилиндри. В допълнение, гъвкавите монтажни адаптации - като сферични уши на пръта или лагери на цапфи - могат да компенсират незначителни структурни деформации, но те никога не заместват необходимостта от геометрично подравнени монтажни повърхности. Разбирането на тези механизми за повреда дава директен отговор защо правилното регулиране е важно за работата на хидравличния цилиндър: то предотвратява преждевременни, скъпи механични повреди.

2. Как неправилното подравняване влияе върху живота на уплътнението и вътрешния теч?

Уплътненията са най-чувствителните към подравняване компоненти във всеки хидравличен цилиндър. Уплътненията на пръта, буталните уплътнения и чистачките разчитат на равномерно радиално натиск и концентрична междина между движещи се и неподвижни повърхности. Когато възникне несъответствие, устната на уплътнението изпитва неравномерно натоварване: едната страна става прекалено компресирана, докато противоположната страна губи контакт. Този дисбаланс задейства ефекта на доминото на разрушаване на уплътнението и вътрешно изтичане.

От нашата фабрична база данни за анализ на неизправност на уплътненията, ние идентифицирахме пет основни начина, по които разместването съкращава живота на уплътнението:

• Екструзия в екструзионната междина– Буталният прът избутва уплътнението в хлабината на натоварената страна, причинявайки прорязване, разкъсване или трайна деформация.
• Генериране на топлина и триене– Движението извън оста увеличава триенето при плъзгане с до 40 процента, повишавайки локализираните температури извън границите на уплътнителния материал (напр. полиуретанът започва да омеква над 110°C).
• Микроувреждания на уплътнителните ръбове– Повтарящите се цикли на накланяне създават микроскопични пукнатини по динамичния уплътнителен ръб, което води до течове, които се влошават с времето.
• Влизане на замърсяване– Неправилно подравнен прът не позволява на уплътнението на чистачката да почисти напълно повърхността на пръта; мръсотия и влага навлизат в цилиндъра, причинявайки абразивно износване на всички вътрешни компоненти.
• Спирална повреда на бутални уплътнения– За двукомпонентни бутални уплътнения (захранвани от О-пръстени), несъосността кара уплътнението да се спираловидно или усуква в жлеба си, незабавно заобикаляйки течността от страната на високото налягане към страната на ниското налягане.

Вътрешният теч директно се превръща в намалена сила на цилиндъра, по-бавни скорости на задействане и неефективност на помпата. Например хидравличен цилиндър с диаметър 50 mm, работещ при 200 бара с 2 литра в минута вътрешен теч, губи приблизително 0,67 kW хидравлична мощност като топлина. Над 2000 работни часа, тази загуба на енергия се равнява на повече от 1300 kWh, да не говорим за цената на течността за подхранване и преждевременното износване на помпата.

По-долу е обобщено данните от нашите фабрични тестове за живот на уплътнението за стандартен двойнодействащ хидравличен цилиндър при различни условия на несъосност. Тестът използва висококачествени полиуретанови уплътнения на пръти и бутални уплътнения с PTFE.

В нашите обширни сервизни операции Raydafon Technology Group Co., Limited помогна на стотици клиенти да преминат от реактивна подмяна на уплътнение към проактивна корекция на центровката. Чрез използването на приспособления за прецизно подравняване и проверка на успоредността на монтажа, нашите клиенти са удължили живота на уплътнението от три до пет пъти. Освен това правилното подравняване намалява вътрешното изтичане под 0,5 процента от общия поток, като гарантира, че хидравличният цилиндър доставя номиналната си сила без да се отклонява или изпуска товари. Пряката връзка между подравняването и целостта на уплътнението дава отговор защо правилното подравняване е важно за работата на хидравличния цилиндър от гледна точка на надеждността и оперативните разходи.

3. Защо разместването намалява енергийната ефективност в хидравличните системи?

Енергийната ефективност в хидравличните системи не е само избор на помпа и клапан; механичната ефективност на всеки хидравличен цилиндър играе огромна роля. Несъосността въвежда паразитни сили на триене, които превръщат хидравличната енергия в топлина вместо в полезна работа. Когато прътът на цилиндъра се огъва или стърже по главата на цилиндъра, необходимото налягане за удължаване или прибиране се увеличава значително. Това повишаване на налягането принуждава предпазния клапан да се отвори по-рано или изисква повече мощност от главния двигател - всичко това без увеличаване на изходната сила.

Нашето фабрично изпитване на динамометричен стенд върху идентични хидравлични цилиндри (диаметър на отвор 80 mm, прът 45 mm, ход 500 mm) при различни условия на центровка разкрива поразителни енергийни наказания:

• 10 процента странично натоварване на несъосност спрямо номиналния товар– Увеличава триенето при откъсване с 18 процента и триенето при движение с 27 процента.
• Високи работни температури– Всяко повишаване на температурата на маслото с 10°C поради триене намалява живота на компонентите наполовина, като същевременно увеличава вътрешните загуби на вискозитет от течове.
• Неефективност на потока на помпата– За да компенсира вътрешния байпас през повредени уплътнения, помпата трябва да осигури допълнителен поток, губейки гориво или електричество.
• Нестабилност на електрохидравличната серво система– Несъответствието въвежда нелинейно триене, което обърква контурите за контрол на позицията, причинявайки трептене и превишаване, като по този начин консумира повече енергия за стабилизиране.
• Увеличено време на работен цикъл– Хидравличен цилиндър, борещ се с несъосност, се движи по-бавно при същия поток, удължавайки времето на машинния цикъл и повишавайки консумацията на енергия за произведена част.

В един казус с преса за формоване на метал, хидравличен цилиндър с 0,7 градуса разместване изразходва 22 процента повече енергия, за да завърши същата операция на пресоване в сравнение със същия цилиндър след пренастройване. За една година работа на две смени тази разлика представлява повече от 12 000 USD само в разходите за електроенергия. Освен това топлината, генерирана от неправилното центриране, принуди охладителната система да работи по-усилено, добавяйки паразитно електрическо натоварване.

Нашият екип в Raydafon Technology Group Co., Limited съветва клиентите да следят температурата на пръта на цилиндъра с термично изображение; прът, който е по-горещ от едната страна, показва огъване или разместване. Освен това измерването на потреблението на ампераж на електрически задвижвани хидравлични помпи може да разкрие скрити неефективности. Като приоритизирате подравняването, вие не само удължавате живота на компонентите, но и постигате директни икономии на енергия. Правилното подравняване гарантира, че хидравличният цилиндър преобразува флуидната мощност в линейно движение с минимални загуби — отговаряйки защо правилното подравняване е важно за работата на хидравличния цилиндър в контекста на устойчивостта и оперативните разходи.

4. Как прецизното подравняване може да удължи експлоатационния живот на хидравличен цилиндър?

Прецизното подравняване е най-рентабилният метод за максимизиране на експлоатационния живот на всеки хидравличен цилиндър. Когато цилиндърът е идеално подравнен - ​​което означава, че оста на пръта е концентрична с оста на цевта и монтажните повърхности са успоредни при работни натоварвания - разпределението на напрежението става равномерно. Това еднообразие позволява на всеки компонент да работи в рамките на своя дизайн. В Raydafon Technology Group Co., Limited, ние интегрираме най-добрите практики за подравняване в нашите протоколи за производство и обслужване на място.

Следният списък подчертава ползите от жизнения цикъл, които сме документирали от прецизно подравнени хидравлични цилиндри в секторите на строителството, минното дело и индустриалната автоматизация:

• 2x до 5x живот на уплътнението– Без неравномерно екструдиране или микроразкъсване; уплътненията на пръта остават непокътнати за милиони цикли.
• Елиминиране на риска от огъване на пръта– С елиминирани странични натоварвания, прътът вижда само чиста компресия и напрежение, поддържайки изправеност за неопределено време.
• Стабилно триене и плавно движение– Плъзгането и тракането изчезват, намалявайки износването на лагерите и водещите елементи.
• По-дълги интервали на обслужване на течности– По-малко генериране на метални частици поддържа хидравличното масло по-чисто, удължавайки интервалите за смяна на филтъра и течността.
• Предвидими графици за поддръжка– Вместо неочаквани прекъсвания, потребителите могат да планират основни ремонти въз основа на часове на работа, а не на случайни повреди.

Нашата фабрика използва инструменти за лазерно подравняване с точност от 0,01 mm/m за проверка на успоредността и концентричността по време на окончателното сглобяване на всеки хидравличен цилиндър. Ние също така предоставяме подробни спецификации за подравняване на крайните потребители. За нови инсталации препоръчваме да проверите следното: плоскост на основната плоча, успоредност на щифта на скобата и липса на усукване в монтажната конструкция на цилиндъра. За приложения за преоборудване или ремонт, сферичните лагери или самонастройващите се уши на пръта могат да коригират до 2 градуса несъосност, но те трябва да се комбинират със структурно здрави стойки.

За да демонстрирате измеримото удължаване на експлоатационния живот, вижте таблицата по-долу, получена от нашите ускорени тестове на жизнения цикъл на стандартен хидравличен цилиндър на напречна щанга.

С прецизно подравняване един хидравличен цилиндър може да издържи живота на оригиналната машина. В Raydafon Technology Group Co., Limited, ние рутинно виждаме цилиндри, които са работили повече от 15 години в взискателни среди без основни ремонти — единствено защото подравняването е приоритетно по време на монтажа и е поддържано по време на основни ремонти. Следователно, отговорът на въпроса „защо правилното регулиране е важно за производителността на хидравличния цилиндър“ включва драстични намаления на общите разходи за притежание, повишена наличност на машината и по-безопасна работа.

5. Каква роля играят производствените допуски за правилното подравняване на цилиндрите?

Производствените толеранси определят основния потенциал за подравняване на хидравличен цилиндър. Дори ако външният монтаж е перфектен, вътрешните геометрични грешки - като изправеност на цевта, концентричност на пръта и хлабина между буталото и отвора - могат да създадат ефективно разминаване. В Raydafon Technology Group Co., Limited, нашата фабрика се придържа към стандартите ISO 13715 и ISO 2768-mk, но ние надхвърляме, за да гарантираме, че всеки хидравличен цилиндър напуска нашето съоръжение с прецизност, готова за подравняване.

Критичните параметри на толерантност, които влияят на подравняването, включват:

• Изправеност на отвора на цевта– Максимално отклонение от 0,05 mm на метър дължина; повече ще предизвика накланяне на буталото.
• Изправеност на пръта– 0,04 mm на 300 mm за хромирани пръти; огънатите пръти създават странични натоварвания, независимо от монтажа.
• Концентричност между монтажните резби на пръта и буталото– Трябва да бъде в рамките на 0,03 mm TIR, за да се избегне колебание на буталото.
• Паралелност на монтажните повърхности (фланец или скоба)– 0,05 mm на 100 mm, за да се предотврати прехвърлянето на ъглова грешка към тялото на цилиндъра.
• Радиален просвет между буталото и цевта– Обикновено 0,1 до 0,3 mm; излишната хлабина усилва накланянето при странични натоварвания.

Нашата фабрика предоставя подробен сертификат за центровка за всеки персонализиран хидравличен цилиндър. По-долу е извадка от нашия стандартен доклад за толеранс на подравняване за серия бутилки със средно натоварване.

Клиентите, които посочват тесни производствени толеранси от нашата фабрика, получават незабавни предимства: по-лесна инсталация, по-малко подравнителни подложки и по-дълъг живот на уплътнението. Освен това ние предлагаме консултантски услуги за подравняване на място за измерване и коригиране на несъответствие, предизвикано от монтажа. Качеството на производство е тихият партньор в правилното подравняване; без него дори внимателният монтаж не може да постигне оптимална работа на хидравличния цилиндър. По този начин, разбирането и изискването за тесни допуски отговаря на въпроса: защо правилното подравняване е важно за работата на хидравличния цилиндър? Тъй като подравняването започва вътре в цилиндъра, преди да стигне до вашата машина.

Заключение: Дайте приоритет на подравняването за максимална възвръщаемост на инвестициите

Правилното подравняване не е допълнителна екстра - то е основно изискване за производителност на хидравличния цилиндър, безопасност и контрол на разходите. В цялата тази статия показахме, че неправилното центриране директно предизвиква огъване на пръта, екструдиране на уплътнение, загуба на енергия и катастрофални повреди. Обратно, прецизното подравняване удължава живота на уплътнението, намалява вътрешните течове, понижава работните температури и умножава MTBF. Нашата фабрика в Raydafon Technology Group Co., Limited е вградила превъзходство при подравняване във всеки хидравличен цилиндър, който произвеждаме, от стандартни заварени конструкции до тежкотоварни телескопични цилиндри. За собствениците на машини и инженерите по поддръжката посланието е ясно: инвестирайте време в проверка на центровката по време на монтажа и периодичните проверки. Използвайте лазерни инструменти, проверете успоредността на монтажа и посочете компоненти с висока толерантност. Възвръщаемостта на тази инвестиция идва като намалено време на престой, по-ниски сметки за ремонт и по-безопасни работни пространства.

Готови ли сте да оптимизирате работата на вашия хидравличен цилиндър? Свържете се с Raydafon Technology Group Co., Limited днесза безплатна консултация за подравняване или да поискате фабричен контролен списък за подравняване. Нашите инженери ще ви помогнат да оцените текущите инсталации и ще осигурят прецизно обработени хидравлични цилиндри, изградени според критичните за центровката стандарти. Поискайте оферта или услуга на място за подравняване — позволете ни да докажем защо правилното подравняване трансформира крайния резултат на вашата хидравлична система.

ЧЗВ: Защо правилното подравняване е важно за работата на хидравличния цилиндър?

Въпрос 1: Кой е най-честият симптом на неправилно центриран хидравличен цилиндър при работа?

Най-често срещаният симптом е неравномерно или неравномерно движение на пръта, често придружено от звуково скърцане или скърцане по време на удължаване и прибиране. Операторите могат също да забележат прекомерна топлина от едната страна на цилиндъра или пръта, видимо изтичане на хидравлична течност от уплътнението на пръта и постепенна загуба на сила на задържане при натоварване. При тежко оборудване като багери, неправилно подравнен хидравличен цилиндър кара приспособлението да се отклонява или разклаща. Диагностичните данни на нашата фабрика показват, че 78 процента от случаите на несъосност първо се проявяват като теч от уплътнението на пръта в рамките на 500 работни часа след монтажа.

Въпрос 2: Мога ли да настроя отново хидравличен цилиндър, без да го отстранявам от машината?

Да, частично пренастройване е възможно без пълно разглобяване с помощта на лазерни инструменти за подравняване на валове или циферблатни индикатори, монтирани на пръта. Можете да проверите паралелността на монтажния щифт и плоскостта на основната плоча, докато цилиндърът е монтиран. Въпреки това, ако прътът вече е огънат или цевта е набраздена, цилиндърът трябва да се отстрани за възстановяване. В Raydafon Technology Group Co., Limited, ние предлагаме проверка на подравняването на място с помощта на преносими системи за измерване, позволяващи корекции на монтажните скоби или добавяне на сферични лагери за коригиране на незначително разместване без разглобяване.

Въпрос 3: Колко често трябва да проверявам подравняването на хидравличен цилиндър при непрекъсната работа 24/7?

За приложения с непрекъснат режим на работа (напр. стоманодобивни мелници, машини за леене под налягане), центровката трябва да се проверява на всеки 2000 работни часа или на всеки шест месеца, което от двете настъпи първо. За мобилно оборудване, подложено на удари и огъване на рамката (багери, товарачи), препоръчваме проверки на центровката при всеки основен сервизен интервал (1000 часа) или след сблъсък или ремонт на коловози. Графикът за превантивна поддръжка на нашата фабрика включва подравняване като ключова контролна точка, тъй като ранното откриване предотвратява прогресивни щети, които умножават разходите за ремонт с коефициент пет или повече.

Въпрос 4: Какъв тип конструкция на хидравличния цилиндър е най-чувствителен към разместване?

Цилиндрите с дълъг ход (ход по-дълъг от 10 пъти диаметъра на отвора) и цилиндрите с еднодействаща пружина с възвратна пружина са най-чувствителни към подравняване. Прътите с дълъг ход увеличават всяка ъглова грешка, причинявайки изкривяване на пръта при натиск. Еднодействащите цилиндри разчитат на гравитация или външни сили за прибиране; несъосността увеличава триенето до точката, в която цилиндърът може да не се прибере напълно. Освен това, цилиндрите с бутални уплътнения на базата на PTFE (ниско триене, но крехки) бързо се повреждат при странични натоварвания. Нашата фабрика препоръчва добавяне на междинни лагери или използване на по-голям диаметър на пръта, когато дължината на хода надвишава 1,5 метра.

Въпрос 5: Правилното подравняване влияе ли върху гаранционното покритие за хидравличен цилиндър?

Да, повечето реномирани производители, включително Raydafon Technology Group Co., Limited, изискват доказателства за правилно подравняване на инсталацията, за да потвърдят гаранционните искове. Ако анализът на повредата разкрие екструдиране на уплътнението, огъване на пръта или набраздяване на цевта, което съответства на несъосност, надхвърляща определени граници (обикновено 0,2 mm на метър ход), гаранцията може да бъде анулирана. Ето защо нашата фабрика предоставя насоки за подравняване и безплатни контролни списъци за инсталиране. Следването на тези насоки гарантира, че ще останете покрити, като същевременно увеличавате експлоатационния живот на хидравличния цилиндър.
