Карданен вал за вертикални фуражни смесители Peecon
  • Карданен вал за вертикални фуражни смесители PeeconКарданен вал за вертикални фуражни смесители Peecon
  • Карданен вал за вертикални фуражни смесители PeeconКарданен вал за вертикални фуражни смесители Peecon

Карданен вал за вертикални фуражни смесители Peecon

Резервни карданни валове за вертикални фуражни смесители PEECON 865, 1100, 1300 и 1500. Основен вал с постоянна скорост CAT6; опции за шлици от страната на трактора 1.375-6 (540 rpm), 1.375-21 (1000 rpm) и 1.750-20 (1000 rpm); вход от страната на миксера обикновено 1.750-6. Въртящ момент на съединителя за автоматично изключване 2500–3500 N·m; скоби на срязващ болт с номинален 2920 N·m. Дължина на вала, размер на вилка, комбинация от шлици и конфигурация на щита могат да бъдат направени по чертеж. MOQ и времето за доставка се потвърждават за поръчка, защото зависят от модела и конфигурацията. Изпратете вашия модел миксер и шлиц на силоотводния вал на трактора — ние потвърждаваме комбинацията от силовата линия и издаваме оферта.

Резервна задвижваща линия на едро · Серия вертикални миксери PEECON

Карданен вал на едро за вертикални фуражни миксери PEECON — спецификации, MOQ, персонализиране и време за смяна на фуражния миксер

Когато силоотводният вал на вертикален миксер за фураж се повреди, балопресата или миксерът спира и решението за смяна се свежда до три проверки: кой модел PEECON, кой шлиц от страната на трактора и какъв въртящ момент на съединителя може да постигне скоростната кутия на смесителя вземете. Тази страница изброява тези три артикула срещу четирите модела миксери в тази гама, заедно с основния CV номера на частите на вала и съединителя, така че можете да потвърдите спецификацията, преди да поискате оферта.

Цени и MOQПо котировка
Време за изпълнениеПо поръчка
ПерсонализиранеНа базата на рисунка
ДокументиПо заявка

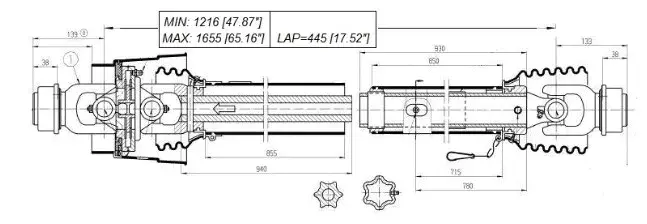

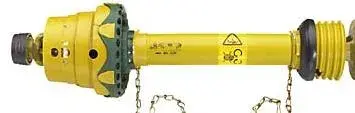

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Силоотводен вал на вертикален миксер за фуражи PEECON — шарнир с постоянна скорост CAT6 и край на съединителя от серия 2500.

Ключови спецификации

  • Главен валCAT6 постоянна скорост
  • Трактор шлиц1.375-6 · 1.375-21 · 1.750-20
  • Вход за миксерОбикновено 1,750-6
  • Въртящ момент на вала3800 N·m номинален / 4200 N·m пиков
  • Въртящ момент на съединителя2500 – 3500 N·m
  • Хомут със срязващ се болт2920 N·m
  • Модели миксери865 · 1100 · 1300 · 1500
  • Мощност на трактораМинимум 95 – 200 к.с
  • ПерсонализиранеДължина, ярем, шпонка, щит

Матрица на модела — Кой миксер PEECON от какъв ВОМ се нуждае

PEECON865
  • Капацитет865 CFT
  • Шнекове2
  • Мин. мощност95 к.с
  • Задвижваща линияCAT6 CV
  • СплайнС трактор
PEECON1100
  • Капацитет1100 CFT
  • Шнекове2
  • Мин. мощност135 к.с
  • Задвижваща линияCAT6 CV
  • СплайнС трактор
PEECON1300
  • Капацитет1300 CFT
  • Шнекове3
  • Мин. мощност180 к.с
  • Задвижваща линияCAT6 CV
  • СплайнС трактор
PEECON1500
  • Капацитет1500 CFT
  • Шнекове3
  • Мин. мощност200 к.с
  • Задвижваща линияCAT6 CV
  • СплайнС трактор

Повечето трактори в този диапазон на мощност използват 1.750-20 PTO щифт и повечето миксери PEECON в този диапазон използват 1.750-6 вход вал. Двете страни се съчетават независимо — страната на миксера се фиксира от миксера, страната на трактора се фиксира от трактора. Потвърдете и двете преди да поръчате.

CAT6 Главен вал с постоянна скорост — номера на части на сглобката и полувала

Пълен монтаж на CV и справка за полуоска за главния вал CAT6
Изходен вал на трактора Пълен номер на част на монтажа на CV Парт номер на вала CV 1/2 Номер на част на половината на приспособлението (2500).
540 rpm, 1,375" × 6 сплайн 392206 392206-ПОЛОВ 2500-ИМПЛЕМЕНТ-ПОЛОВ
1000 rpm, 1,375" × 21 сплайн 392221 392221-ПОЛОВ 2500-ИМПЛЕМЕНТ-ПОЛОВ
1000 rpm, 1.750" × 20 сплайн 392220 392220-ПОЛОВ 2500-ИМПЛЕМЕНТ-ПОЛОВ

Пълният CV комплект се доставя с предварително гресирано съединение. Ако трябва да смените само едната половина, полуоската номерът на частта е този, който поръчате. Половината на приспособлението се споделя и при трите варианта от страната на трактора.

Избор на съединител и вилка — въртящ момент и номера на части

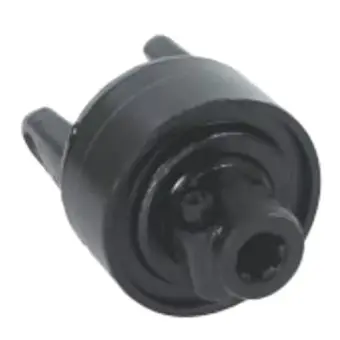

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Съединител с автоматично изключване от серия 2500 — тела K64 и K64/24.
Серия 2500 Автоматични прекъсващи съединители
Номер на част Модел Диаметър Сплайнове Въртящ момент
134467 К64/24 1.750 20 3500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 К64/24 1.375 6 2700 N·m
135362 К64/24 1.750 6 2700 N·m
135986 К64/24 1.750 20 2700 N·m

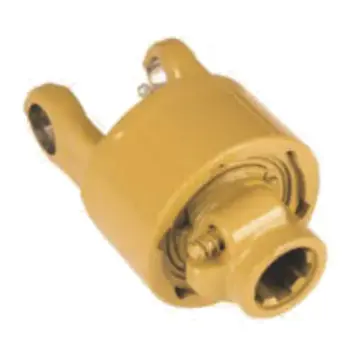

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Серия 2500 скоби за срязващи се болтове — тела KB61, KB61/2 и BTL.
2500 серия скоби със срязващи се болтове
Номер на част Модел Диаметър Сплайнове Въртящ момент
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 N·m
355272 KB61/2 1.375 6 2920 N·m
4250104 KB61/2 1.375 6 2920 N·m
BTL67205610A BTL 1.750 20 2920 N·m
4250105 KB61/2 1.750 20 2920 N·m
BTL67345610A KB61 1.750 6 2920 N·m
338427 KB61/2 1.750 6 2920 N·m
392340 KB61/2 1.9375 RD 0,50 ключ —

Двете семейства съединители не са взаимозаменяеми в експлоатация. Съединителите с автоматично изключване се задействат отново след приплъзване, така че те отговарят на смесители, които срещат случайни претоварвания по време на стартиране. Яремите на срязващия болт жертват болта при претоварване и трябва да бъдат завинтени отново, преди миксерът да заработи отново, така че те са подходящи за миксери, където счупен болт е по-лесен за замяна отколкото прегрял пакет съединител. Пълна справка за по-широката гама е наКарданен вал за фуражни смесителистраница.

Подробности за спецификацията — вал, шарнир и щит

Вал и шарнир

Главен вал
CAT6 постоянна скорост
Материал на вала
Закалена легирана стомана, шлайфана
Диаметър на вала
φ62 мм
Ставен ъгъл
±45°
Лагер
Четири сферична ролка
Номинален въртящ момент
3800 N·m
Пиков въртящ момент
4200 N·m
Диапазон на скоростта
540 – 1000 об/мин

Печат и защита

Уплътнителен материал
Хидрогениран нитрилен каучук
Температура на уплътнението диапазон
−45 °C до 130 °C
Покривало против прах
Триустна със спираловидна бразда за стружки
Щит
Пълно покритие, бързо свързване
Мощност на трактора
80 – 220 к.с
Съвместимост със смесител
PEECON, KUHN (20 m³ и повече)
Персонализиране
Дължина, ярем, шпонка, щит
Документация
Доставя се при поискване

Спецификациите по-горе отразяват текущата производствена конструкция. За нестандартна дължина на вала или размер на вилка, рисунката управлява. По-широката гама за други марки смесители за фуражи, включителноВърховни фуражни смесители, е изброени на страницата на категорията и съответстващитескоростна кутия на фуражния смесителе на отделна страница.

Как се потвърждава поръчката

Изпратете модел и сплайн

Осигурете модела на миксера PEECON (865 / 1100 / 1300 / 1500) и размера на силоотводния вал на трактора.

Потвърдете задвижващата линия

Връщаме съответния CV комплект, семейство съединители и комбинация от номера на части.

Рисуване и цитат

За нестандартни дължини или скоби се издава чертеж преди производството. Офертата изброява MOQ и времето за изпълнение за потвърдената конфигурация.

Производство и изпращане

Стандартните шахти се движат по утвърдения график; персонализираните валове се преместват след одобрение на чертежа.

MOQ и времето за доставка се цитират за поръчка, тъй като те зависят от модела, комбинацията от сплайни и дали валът е стандартен или по чертеж. Нищо на тази страница не се ангажира с фиксирана цифра, която не би се задържала за a различна конфигурация. TheОбхват на силоотводния валстраница изброява другите категории селско стопанство.

Често задавани въпроси

Кои модели миксери PEECON обхваща този силоотводен вал?

865, 1100, 1300 и 1500. Минималната мощност на трактора за всеки е съответно 95 к.с., 135 к.с., 180 к.с. и 200 к.с., както е посочено в матрицата на модела по-горе. И четирите управляват основен вал с постоянна скорост CAT6.

Какъв шлиц се използва от страната на трактора и от страната на смесителя?

Повечето трактори в този диапазон използват 1.750-20 шлицова система, а повечето миксери използват 1.750-6 входен вал. Предлагат се и опциите 1.375-6 (540 об./мин.) и 1.375-21 (1000 об./мин.) от страната на трактора. Страната на трактора и страната на смесителя се съчетават независимо — потвърдете и двете, преди да поръчате.

Какъв е въртящият момент на вала и съединителя?

Основният вал на CAT6 е оценен на 3800 N·m непрекъснато и 4200 N·m моментално пиково. Съединителите с автоматично изключване в серията 2500 варират от 2500 N·m до 3500 N·m. Яремите на срязващите болтове са оценени на 2920 N·m.

Можете ли да доставите нестандартна дължина на вала или вилка?

да Дължина на вала, размер на вилка, комбинация от шлици и конфигурация на щита могат да бъдат направени по чертеж. Изпратете размерите на съществуващия вал или скица с отбелязани центрове на сглобките и ние ще потвърдим осъществимостта.

Какви са MOQ и времето за изпълнение?

MOQ и времето за доставка се потвърждават за поръчка. Те зависят от модела, комбинацията от шлици и дали валът е стандартен или изработен по чертеж. Изпратете вашия модел миксер и шлиц на силоотводния вал на трактора и ние ще издадем оферта, посочваща MOQ и времето за изпълнение за тази конфигурация.

Поискайте оферта за вашия миксер PEECON

Изпратете вашия модел миксер PEECON (865 / 1100 / 1300 / 1500) и размера на силоотводния вал на трактора (1.375-6, 1.375-21 или 1.750-20). Потвърждаваме комбинацията от силовата линия и номера на частта и издаваме оферта с MOQ и време за изпълнение за тази конфигурация. Персонализираните дължини и скоби са цитирани срещу чертеж.
