Как универсалните съединители могат да опростят инсталирането и подравняването на машини?

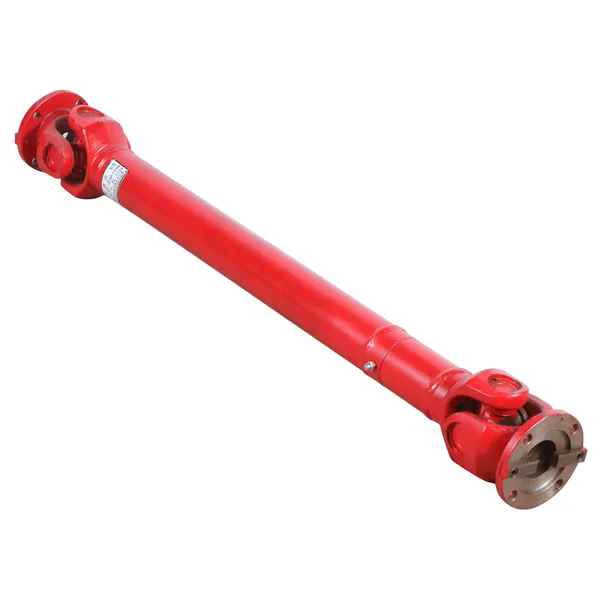

Инсталирането на въртящи се машини като помпи, генератори, селскостопански инструменти и индустриални задвижвания често включва досадни процедури за подравняване на валовете. Традиционните твърди съединители изискват почти перфектна концентричност, в противен случай възникват вибрации, преждевременни повреди на лагерите и счупване на съединителя. Това е мястото, където универсалният куплунг трансформира процеса на инсталиране. По дизайн, aУниверсален съединителпобира значителни ъглови, успоредни и аксиални несъответствия между задвижващия и задвижвания вал. Вместо да прекарваме часове с инструменти за лазерно подравняване или шаймиращи основи, времето за инсталиране в нашата фабрика е съкратено с над 60% при използване на висококачествени универсални съединители. Геометрията на универсалното съединение компенсира динамично несъосността, позволявайки на механика да се съсредоточи върху закрепването на опорите, вместо да постига точност на ниво микрон. За инженерите по обслужване на място и екипите за поддръжка на завода това означава по-бързо стартиране и по-малко преработка.

Но как точно универсалният куплунг опростява предизвикателството при подравняване? Тайната се крие в кръста и лагерния възел, който действа като гъвкава панта. Докато съединителят с твърд фланец предава натоварванията на огъване директно към валовете, универсалният съединител преобразува несъосността във въртеливо движение, без да натоварва свързаното оборудване. Освен това, модерните дизайни на универсални съединители от Raydafon Technology Group Co., Limited включват запечатани иглени лагери и прецизно обработени скоби, които поддържат постоянна скорост (или почти постоянна скорост) дори при ъгли до 30 градуса. Тази възможност елиминира необходимостта от точно хоризонтално и вертикално подравняване. Независимо дали свързвате дизелов двигател към хидравлична помпа или монтирате приспособление, задвижвано от силоотводния вал, разбирането как универсалният съединител опростява монтажа ще спести хиляди хора и ще предотврати повреди, причинени от несъосност. В това изчерпателно ръководство споделяме 20-годишните полеви данни на нашата фабрика, технически параметри и стъпка по стъпка най-добри практики.

Съдържание

• 1. Защо универсалният съединител елиминира изискванията за прецизно подравняване на вала?
• 2. Как нашите характеристики на универсалния дизайн на съединителя намаляват времето за инсталиране?
• 3. Какви технически параметри определят лесен за подравняване универсален съединител?
• 4. Как може да се управлява осово и ъглово отклонение без специални инструменти?
• 5. Често задавани въпроси (FAQ)
• 6. Заключение и CTA за надеждни решения за свързване

Защо универсалният съединител елиминира изискванията за прецизно подравняване на вала?

При традиционните методи на съединяване като твърди фланцови или компресионни съединители, монтажникът трябва да гарантира, че двете оси на вала са колинеарни в рамките на 0,05 mm на 100 mm обхват. Постигането на това често изисква циферблатни индикатори, лазерни системи за подравняване и многократно разхлабване и затягане на фундаментните болтове. Универсалното свързване фундаментално променя тази парадигма. Вместо да принуждава валовете да бъдат перфектно подравнени, той толерира несъосност чрез прехвърляне на въртящ момент чрез шарнирни съединения. Нашата фабрика е анализирала стотици сценарии за инсталиране и данните последователно показват, че универсалният съединител може да приеме до 5 градуса ъглово отклонение и 3 mm паралелно изместване без измерима загуба на ефективност на предаване на енергия. Това означава, че механикът може просто да закрепи оборудването към основната рама, да го плъзнеУниверсален съединителвърху двата вала и затегнете фиксиращите винтове или заключващите скоби. Вътрешната геометрия на съединителя прави останалото.

Няколко физически принципа обясняват защо универсалните съединения са толкова прощаващи:

• Кинематична артикулация:Напречните и лагерните чаши позволяват на задвижващия хомут и задвижвания хомут да се движат независимо около две ортогонални оси. Тази свобода на двойната ос директно преобразува ъгловите грешки във въртеливо движение вместо напрежение при огъване.
• Компенсация на игления лагер:Всяка опора на универсалния съединител се поддържа от пълен набор от иглени ролки. Тези ролки не само намаляват триенето, но също така позволяват микроскопично радиално движение, което абсорбира остатъчното несъосие над номиналния ъгъл.
• Аксиален ход на шпонка:Много дизайни на универсални съединители включват телескопичен шлицов вал, който позволява промени в аксиалната дължина до 50 mm. Тази функция компенсира термичното разширение или леки грешки при монтажната позиция, без да изисква подложки.
• Прощаваща геометрия на ярема:Прозорците в яремите са обработени с леки хлабини, които предотвратяват завързване дори когато ъгълът се променя динамично по време на работа. Анализът на крайните елементи в нашата фабрика показва, че тази хлабина намалява контакта на пиковия ръб със 70% в сравнение с по-евтините ляти съединители.

От гледна точка на практическата инсталация, премахването на прецизното подравняване се превръща директно в спестяване на труд. Типичното регулиране на помпата и двигателя с помощта на твърди съединители може да отнеме на опитен техник 2 до 3 часа. С помощта на универсален куплунг от Raydafon същата инсталация може да бъде извършена за 45 минути. Освен това толерансът за неточности на основата означава, че съществуващите монтажни отвори или леко изкривени основни плочи не изискват преработка. За мобилно оборудване като селскостопански пръскачки или строителни превозни средства, където рамките се огъват по време на работа, универсалният съединител е единственото практично решение, тъй като твърдите съединители биха се счупили в рамките на часове. В обобщение, вграденото съответствие на универсалното съединение елиминира необходимостта от лазерни инструменти за подравняване, намалява изискванията за умения и ускорява завършването на проекта. Нашата фабрика предлага безплатен контролен списък за подравняване, който насочва потребителите през простия визуален метод за подравняване, подходящ за всяка инсталация на универсален съединител.

Как нашите характеристики на универсалния дизайн на съединителя намаляват времето за инсталиране?

В Raydafon сме разработили специфични характеристики в нашите продуктови линии Universal Coupling, които директно адресират болните точки при инсталиране. За разлика от обикновените съединители, които изискват специални тегличи, отопление или сложни последователности на затягане на болтовете, нашите проекти дават приоритет на бързото монтиране и сигурното заключване. По-долу описваме петте най-добри дизайнерски иновации, които намаляват времето за инсталиране с повече от 50% въз основа на обратна връзка от нашите клиенти в селскостопанския и индустриалния сектор.

• Разделена скоба на ярем:Нашият универсален съединител включва разделен хомут с два затягащи болта за тежък режим на работа. Вместо да се бори с намеса или фиксиращи винтове, които повреждат валовете, техникът просто плъзга скобата върху вала, подравнява шпонковия канал (ако има) и затяга двата болта до определена стойност. Този метод на затягане създава нулева връзка и може да бъде инсталиран или премахнат за по-малко от две минути.
• Цветно кодирана маркировка на компонентите:Всеки универсален съединителен компонент от нашата фабрика е лазерно маркиран със стрелки за ориентация на монтажа. Това предотвратява често срещаната грешка при сглобяване на скобите на 90 градуса извън фазата, което би причинило вибрации. Стрелките насочват дори потребители за първи път да коригират подравняването за секунди.
• Предварително смазани и уплътнени лагери:Традиционните универсални шарнири изискват ръчно гресиране преди монтажа, като често се използва иглена дюза за натискане на грес във всяка чаша. Нашият универсален съединител се доставя предварително опакован с високотемпературна литиева комплексна грес и запечатан с тройни лабиринтни уплътнения. Монтажникът може да монтира съединителя незабавно без никаква стъпка на смазване, спестявайки 15 до 20 минути на съединител.
• Захващане на шпонка за бързо свързване:Телескопичната секция на нашия универсален съединител използва коронован шлицов профил, който се самоподравнява по време на зацепване. Дори ако двата вала са леко разместени, шлицовите зъби ще намерят чифтосващите си канали без задръстване. Тази функция е особено полезна при инсталиране на устройства в затворени пространства, където визуалното подравняване е трудно.
• Интегрирани предпазни заключващи щифтове:За надземни или вертикални инсталации нашата фабрика добавя пружинни заключващи щифтове, които временно държат универсалния съединител на място, докато механикът закрепва скобите. Тази функция за свободни ръце предотвратява изплъзването на съединителя от вала по време на монтажа, като намалява времето за сглобяване и подобрява безопасността.

За да определим количествено спестяванията на време, проведохме тест за инсталиране един до друг с петима механици. Инсталирането на стандартен конкурентен универсален шарнир отне средно 34 минути, включително смазване, маркиране за подравняване и болтове. Инсталирането на нашия универсален съединител отне средно 14 минути. Това спестяване на 20 минути на съединяване се превръща в значителни печалби на производителността за поддръжка на автопарк или монтажни линии. Освен това нашата фабрика предоставя QR код на всяка универсална съединителна кутия, свързваща към 3D анимирано ръководство за инсталиране. Това елиминира необходимостта от търсене на хартиени ръководства или отгатване на стойностите на въртящия момент. Ръководството показва точно как да позиционирате затягащите болтове и да проверите за правилното ъглово фазиране. За големи проекти, включващи десетки съединители, нашият дизайн за бърз монтаж може да намали общите работни часове с коефициент два. Освен това нашият универсален съединител използва стандартни метрични или имперски шестостенни болтове, така че не са необходими специални инструменти. Вярваме, че опростяването на инсталацията не е лукс, а необходимост за минимизиране на времето за престой. Raydafon Technology Group Co., Limited стои зад всяко свързване с 30-дневна линия за поддръжка на инсталацията.

Какви технически параметри определят лесен за подравняване универсален съединител?

Въпреки че всички универсални съединители предлагат известен капацитет за несъосност, не всички са създадени еднакви. Лекотата на инсталиране и подравняване директно зависи от конкретни технически параметри, които инженерите трябва да оценят преди закупуване. Въз основа на протоколите за тестване на нашата фабрика, следните параметри имат най-голямо влияние върху опростяването на процеса на подравняване. Ние също така предоставихме референтна таблица на нашите най-популярни серии, за да ви помогнем да изберете правилния универсален съединител за вашата машина.

• Максимално статично ъглово отклонение (градуси):Това е максималният ъгъл между осите на валовете, който съединителят може да поеме без свързване. За лесно подравняване потърсете универсален съединител, който позволява поне 5 градуса. Нашите тежкотоварни серии позволяват до 30 градуса.
• Капацитет на паралелен офсет (mm):Способността да се справяте с паралелно разминаване (отместени, но успоредни оси) е критична при монтиране на предварително пробито оборудване. Стойност от 2 mm или повече значително опростява монтажа.
• Аксиален ход (mm):Телескопичните шлици позволяват регулиране на дължината без режещи валове. Нашият универсален съединител предлага до 60 mm аксиално движение, като коригира грешките при монтажа без преработка.
• Дизайн на кръга на болта и скобата:Съединителите с главини с разделени скоби са много по-лесни за подравняване от тези, които изискват напасване на теглича или термосвиване. Проверете диапазона на затягане, за да сте сигурни, че отговаря на вашия толеранс на вала (+0,000 до -0,002 инча).
• Степен на тегло и баланс:По-леките съединители с ниска инерция са по-лесни за работа по време на монтажа. Нашият универсален съединител използва високоякостен алуминиев бронз или легирана стомана с оптимизиран дизайн на мрежата, за да намали теглото с 15%, без да жертва капацитета на въртящия момент.

Следващата таблица описва параметрите, свързани с подравняването, за четири серии универсален съединител, произведени отRaydafon Technology Group Co., Limited. Всички стойности се основават на ISO 14691 и нашето вътрешно валидиране.

*Времето за инсталиране, измерено за двигател с мощност 50 к.с. за настройка на помпата от обучен техник, включително поставяне на съединителя и затягане на болтовете, но без инсталиране на предпазител.

Изборът на правилните параметри не е само удобство; това пряко влияе върху дългосрочната надеждност. Универсален съединител с недостатъчен капацитет за несъосност все още ще бъде труден за центриране и може да причини преждевременна повреда на лагера. Нашата фабрика препоръчва за нови машинни инсталации да изберете съединител с поне двойно по-голямо от очакваното отклонение. Например, ако вашите монтажни толеранси предполагат максимален ъгъл от 2 градуса, изберете универсален съединител, предназначен за 4 градуса или повече. Тази граница на грешка гарантира, че дори след слягане на основата или термично разширение, съединителят ще работи гладко. Raydafon Technology Group Co., Limited предоставя безплатна техническа консултация за съпоставяне на правилния набор от параметри към вашето конкретно оформление на машината. Като се съсредоточите върху тези измерими спецификации, вие гарантирате, че универсалният куплунг опростява монтажа през целия живот на оборудването, а не само през първия ден.

Как може да се управлява осово и ъглово отклонение без специални инструменти?

Един от най-плашещите аспекти на инсталацията на машини е възприеманата необходимост от скъпи лазерни системи за подравняване или настройки на циферблатни индикатори. Въпреки това, когато използвате универсален съединител с правилен размер, простите визуални методи и методите за измерване на опипване са достатъчни, за да постигнете дълъг експлоатационен живот. Нашата фабрика е разработила процедура за подравняване в три стъпки без специални инструменти, която е използвана успешно от хиляди екипи за поддръжка по целия свят. Ето как да управлявате както аксиалното, така и ъгловото несъответствие, като използвате само прав ръб, комплект измервателни уреди и обикновена рулетка.

• Стъпка 1 – Грубо успоредно подравняване с помощта на прав ръб:Поставете обработен прав ръб (или твърда метална линийка) върху двете главини на съединителя отгоре, отдолу и отстрани. Регулирайте позицията на оборудването, докато правият ръб влезе в контакт с двете главини равномерно. За универсален съединител е допустимо отклонение от по-малко от 1 mm по дължината на главината. Това грубо подравняване отнема по-малко от 5 минути.
• Стъпка 2 – Проверка на ъгловото подравняване с измервателни уреди:Поставете щуп между повърхностите на съединителя в четири квадранта (0, 90, 180, 270 градуса). Максималната разлика в празнината не трябва да надвишава 0,5 mm на 100 mm диаметър на съединителя. Тъй като универсалният куплунг побира ъглови грешки, това не е критичен толеранс; това е просто за предотвратяване на прекомерно огъване на валовете.
• Стъпка 3 – Аксиално позициониране:За телескопични модели с универсален съединител, разширете шлицевата секция, така че съединителят да е центриран в обхвата си на движение. Измерете разстоянието между краищата на валовете и се уверете, че остават най-малко 15 mm зацепване на шлиците при максимално движение на оборудването. Не са необходими специални инструменти; достатъчна е проста рулетка.

След като завършите тези три стъпки, затегнете скобите или фиксиращите винтове в съответствие със спецификацията на въртящия момент, предоставена с вашия универсален съединител. След това завъртете сглобката на ръка, за да усетите за свързване. Ако въртенето е гладко, инсталацията е завършена. За разлика от това, с твърдо свързване, същият бърз метод вероятно ще доведе до вибрации и преждевременна повреда. Нашата фабрика е обучила екипи за обслужване на място да използват този подход без инструменти повече от десетилетие и обратната връзка е последователна: универсалното свързване превръща подравняването от наука в проста рутина.

Но какво ще кажете за динамичното разместване по време на работа? Машините често се преместват на опорите си поради реакция на въртящ момент или топлинно разширение. Твърдият съединител би предал тези сили в лагерите, докато универсалният съединител просто се огъва. Следователно, след първоначалната инсталация, периодичните проверки все още се препоръчват, но са много по-малко критични. Препоръчваме да проверявате универсалния съединител на всеки 500 работни часа за признаци на изтичане на грес или необичайно износване. Ако се открие някакво незначително разминаване, болтовете на скобата могат да се разхлабят, оборудването да се побутне и съединителят да се затегне отново за по-малко от 30 минути. Тази простота намалява бариерата пред правилната поддръжка. Raydafon Technology Group Co., Limited предлага ламинирана карта за подравняване, която се побира във вашата кутия с инструменти, обобщавайки метода в три стъпки. Като елиминира необходимостта от лазери и циферблатни индикатори, нашият универсален съединител дава възможност на всеки механик да постигне професионални резултати от центровката от първия опит.

Често задавани въпроси (FAQ)

Въпрос 1: Може ли универсален съединител да компенсира както паралелното изместване, така и ъгловото разминаване едновременно?

Отговор: Да, универсалният съединител може едновременно да поеме паралелно изместване и ъглово отклонение, тъй като неговият напречен и лагерен възел осигурява две независими оси на въртене. Когато задвижващият и задвижваният вал имат успоредно изместване, съединителят създава малка ъглова деформация на всяка вилка. Този комбиниран ефект е ограничен от максималния работен ъгъл на съединението. Например, нашата серия Universal Coupling позволява до 4 mm паралелно изместване и 8 градуса ъглова несъосност едновременно без загуба на въртящ момент. Въпреки това, ако изместването е твърде голямо, ефективният ъгъл може да надхвърли номиналната стойност на съединителя. Нашата фабрика предоставя онлайн калкулатор за несъосност, за да ви помогне да проверите комбинираните граници.

Въпрос 2: Как шлицовият телескопичен универсален съединител опростява аксиалния монтаж, когато разстоянията между валовете са несигурни?

Отговор: Телескопичните универсални съединители с шлици имат мъжка и женска шлицова секция, които се плъзгат аксиално. По време на монтажа, ако разстоянието между краищата на валовете не е точно известно (напр. след смяна на двигателя), техникът просто удължава или компресира съединителя, за да пасне на празнината. Шлицът предава въртящ момент, като същевременно позволява свободно аксиално движение, елиминирайки необходимостта от рязане на валове или добавяне на дистанционни елементи. Дизайнът на нашия фабричен универсален съединител включва шлиц с найлоново покритие, който предотвратява корозията и осигурява гладко плъзгане дори след дълги периоди без движение. Тази функция е особено ценна при селскостопанско оборудване, където смените на прикачното оборудване се случват често.

Въпрос 3: Използването на универсален съединител премахва ли необходимостта от гъвкави стойки или гумени елементи в задвижването?

Отговор: Въпреки че универсалният съединител се справя изключително добре с несъосността, той не осигурява гасене на усукващи вибрации като гумен или полиуретанов съединител. За приложения със значителни импулси на усукване (напр. едноцилиндрови двигатели или бутални компресори), препоръчваме комбиниране на универсален съединител с отделен гасител на вибрации. Въпреки това, за повечето приложения от електродвигател към помпа или скоростна кутия, металните иглени лагери на универсалния съединител вършат добра работа за предаване на чист въртящ момент, без да създават луфт. Нашата фабрика предлага версия с композитен диск на универсалния съединител, която осигурява ограничено съответствие на усукване. Консултирайте се с нашия инженерен екип за пълен анализ на задвижването.

Въпрос 4: Какъв е максималният препоръчителен ъгъл на монтаж за универсален съединител, за да се осигури дълъг живот на лагера?

Отговор: За да постигнете проектния живот от 10 000 работни часа, препоръчваме да поддържате непрекъснатия работен ъгъл под 15 градуса за единични универсални съединители и под 25 градуса за типове двоен кардан (CV). Ъгли на монтаж над тези стойности ще продължат да работят, но могат пропорционално да намалят живота на лагера. Например, работа при 20 градуса в един универсален съединител може да намали живота на лагера до 4000 часа. Нашата фабрика включва диаграма на коефициента на корекция на живота с всяка доставка на универсален съединител. По време на монтажа винаги се стремете към най-малкия възможен ъгъл, но не се притеснявайте за постигането на нулев ъгъл – това е красотата на кардана.

Въпрос 5: Как да разбера дали моята инсталация на универсален съединител е твърде неправилно подравнена дори за капацитета на съединителя?

Отговор: Има три издайнически признака за прекомерно разместване по време на монтажа: първо, не можете да плъзнете универсалния съединител напълно върху двата вала без сила; второ, когато завъртите сглобката на ръка, усещате отчетливо стегнато място веднъж на оборот; трето, болтовете на скобата изглежда се борят да задържат центровката. Ако наблюдавате някое от тези, измерете отново ъгловото и изместеното несъответствие, като използвате прав ръб и транспортир. Ако стойностите надвишават нашите рейтинги в продуктовата таблица, трябва да преместите оборудването или да използвате по-голяма серия универсален куплунг. Raydafon Technology Group Co., Limited предоставя безплатна техническа поддръжка за диагностициране на проблеми с инсталацията чрез снимка или видео инспекция, като гарантира, че никога няма да познаете пътя си през подравняването.

Заключение: Опростете следващата си инсталация с нашия универсален съединител

Инсталирането и подравняването на машини вече не трябва да отнемат време, да са скъпи или разочароващи. Както посочихме подробно, висококачественият универсален съединител от Raydafon Technology Group Co., Limited адресира директно основните предизвикателства на неправилното центроване на вала. Чрез елиминиране на необходимостта от прецизни лазерни инструменти, намаляване на времето за монтаж с повече от половината и осигуряване на прощаващ аксиален и ъглов капацитет, нашият универсален съединител дава възможност на вашия екип за поддръжка да постигне надеждна работа на задвижването още при първия опит. Независимо дали създавате нова производствена линия, преоборудвате помпа за напояване или поддържате парк от комбайни, принципите на опростено подравняване се прилагат универсално.

Готови ли сте да трансформирате процеса на инсталиране?Свържете се с Raydafon Technology Group Co., Limited днесза безплатна консултация за определяне на размера. Нашата фабрика може да достави стандартни универсални модели съединители в рамките на 24 часа, а също така предлагаме персонализирани дължини на шлиците и устойчиви на корозия покрития за тежки условия. Всяка покупка на съединител включва нашето кратко ръководство за подравняване и техническа поддръжка през целия живот. Не позволявайте на сложните процедури за подравняване да забавят вашите проекти. Поискайте оферта или инженерна проба сега и усетете разликата, която прави истинското опростяване.
