Защо дължината на хода е критична при избора на хидравличен цилиндър?

Когато избирате хидравличен цилиндър за всяко тежко приложение - било то строително оборудване, селскостопански машини или промишлена автоматизация - един параметър стои над останалите, като диктува производителност, безопасност и дълготрайност:дължина на хода. Дължината на хода определя не само колко далеч може да се изтегли или прибере цилиндърът, но също така влияе върху монтажната конфигурация, устойчивостта на изкълчване на пръта, продължителността на живота на уплътнението и цялостната стабилност на системата. Избирането на грешна дължина на хода може да доведе до катастрофална механична повреда, скъпоструващ престой или неефективна работа. В това изчерпателно ръководство използваме две десетилетия опит в индустрията, за да обясним защо дължината на хода е крайъгълният камък при избора на хидравличен цилиндър и как да вземете информирано решение, съобразено с вашите точни нужди.

Като лидер в решенията за флуидна мощност,Raydafon Technology Group Co., Limitedе проектирал и доставил хиляди персонализираниХидравличен цилиндърединици по целия свят. Нашата фабрика следва строги стандарти ISO, като гарантира, че ходът на всеки цилиндър е оптимизиран за реални условия. Независимо дали подменяте съществуващ модул или проектирате нова система, разбирането на критичната природа на дължината на хода ще ви спести от проблеми с производителността и неочаквани разходи за ремонт. Нека се потопим дълбоко в механиката, параметрите и практическите съображения, които правят дължината на хода решаващ фактор.

Какво определя дължината на хода и защо тя диктува производителността на хидравличния цилиндър?

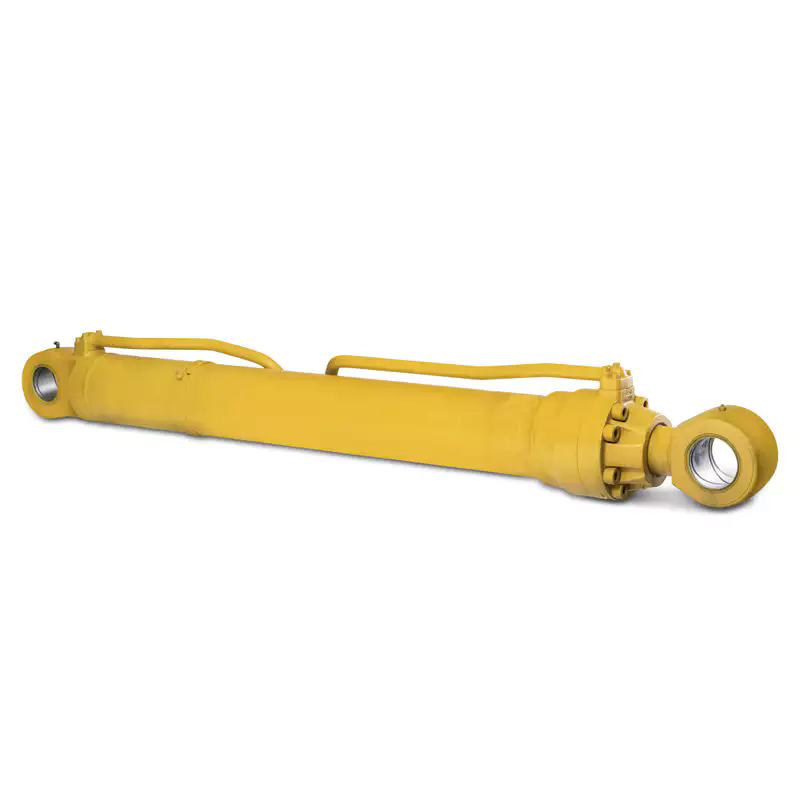

Дължината на хода е общото разстояние, което буталния прът изминава от напълно прибрано (затворено) до напълно изпънато (отворено) положение. Въпреки че определението изглежда ясно, неговото въздействие се разпростира през всеки оперативен аспект на aХидравличен цилиндър. През моите 20 години работа с тежки машини и персонализирани системи за задействане, бях свидетел на безброй сценарии, при които привидно незначително несъответствие в дължината на хода причинява големи повреди. ПриRaydafon Technology Group Co., Limited, нашият инженерен екип третира дължината на хода като централен стълб, около който е проектиран целият цилиндър. По-долу ще разберем защо този параметър не подлежи на обсъждане.

Първо, дължината на удара директно определя използваемия диапазон на движение. Ако ходът е твърде къс, оборудването не може да достигне необходимите позиции; ако е твърде дълго, това води до прекомерно движение, потенциални вътрешни сблъсъци и повишен риск от изкривяване на пръта при натиск. Освен това дължината на хода влияе върху динамиката на уплътнението. По-дългите ходове изискват по-прецизно подравняване, за да се предотврати неравномерното износване на уплътненията на буталата и лагерите на прътите. Нашата фабрика е документирала, че цилиндрите с оптимизирано съотношение на хода към отвора показват 40% по-дълъг живот на уплътнението в сравнение с готовите несъответстващи единици.

Критични фактори, свързани с дължината на удара

• Праг на изкривяване на пръта:Колкото по-дълъг е ходът, толкова по-голям е шансът за неуспешно зареждане на колоната. Инженерите трябва да изчислят критичното натоварване на Euler въз основа на дължината на хода, диаметъра на пръта и стила на монтаж.
• Цялост на уплътнението:Удължените ходове увеличават пътя на контакт между пръта и уплътненията. Нашата фабрика използва усъвършенствани полиуретанови уплътнения, които побират по-дълги ходове, като същевременно поддържат нулево изтичане при високи цикли.
• Насочване и дължина на лагера:По-дългите ходове изискват по-дълги опорни повърхности, за да се предотврати повреда на цилиндъра от странични сили.Raydafon Technology Group Co., Limitedвключва издръжливи лагерни капачки за справяне с удари до 3000 mm без деформация.
• Ограничения на пространството за монтаж:Дължината на хода определя прибраните и удължените дължини. Много клиенти пренебрегват, че прибраната дължина трябва да пасва в рамките на машината. Нашият дизайнерски екип винаги извършва 3D проверки за смущения.

От гледна точка на производителността, правилната дължина на хода гарантира, че хидравличният цилиндър работи в предвидения диапазон на налягане. Големият ход може да въведе допълнителен обем на хидравличната течност, намалявайки времето за реакция на системата. Обратно, малкият ход налага механични ограничения. При приложения с висок цикъл, като абканти или обработка на материали, дължината на хода дори влияе върху енергийната ефективност. Например, 50 mm по-дълъг ход от изисквания може да увеличи времето на цикъла с 15%, което пряко влияе върху производителността. Ето защо, преди да посочим цилиндър, ние приRaydafon Technology Group Co., Limitedвинаги картографирайте целия кинематичен профил на машината, за да съответства точно на дължината на хода.

Как дължината на хода влияе върху стабилността на монтажа и устойчивостта на изкълчване?

Стабилността на монтажа често е най-подценяваната последица от грешното изчисляване на дължината на хода. Стилът на монтиране на хидравличен цилиндър - независимо дали е скоба, цапфа, фланец или ухо - взаимодейства с удължената дължина на хода, за да създаде моменти и странични натоварвания. В нашата фабрична тестова лаборатория сравнихме цилиндри с еднакъв отвор, но различни ходове при условия на странично натоварване. Резултатите последователно показват, че с увеличаване на дължината на хода над препоръчителното съотношение (съотношение на хода към отвора > 8:1 за стандартни цилиндри на напречна щанга), цилиндърът става уязвим към изкълчване и повреда на монтажа. Нека разгледаме подробно тази връзка.

Когато цилиндърът се удължи, дължината на неподдържания прът нараства, което го кара да действа като колона под силата на натиск. Ако дължината на хода е прекомерна спрямо диаметъра на пръта, дори умерените натоварвания могат да причинят постоянно огъване или катастрофално счупване. Ето защоRaydafon Technology Group Co., Limitedвинаги препоръчва изчисляване на критичното натоварване на изкълчване с помощта на индустриални формули. За мобилни приложения като самосвали или багери, където ударните натоварвания са често срещани, ние често увеличаваме диаметъра на пръта или включваме ограничителни тръби, за да намалим ефективно неподдържаната дължина, без да променяме дължината на хода.

Ключови параметри на стабилност, повлияни от дължината на хода

• Сила на колоната:Формулата за изкълчване на Ойлер (Pcr = π²EI / (KL)²) показва, че критичното натоварване намалява с квадрата на дължината на хода. Увеличаването на хода с 20% намалява устойчивостта на изкълчване с приблизително 30%.
• Монтажна концентрация на напрежение:Дългите удари усилват силите на лоста върху монтажните скоби, щифтове и болтове. Нашата фабрика използва анализ на крайните елементи (FEA) за укрепване на монтажните точки, когато ходът надвишава 1,5 метра.
• Деформация под товар:Удължените ходове водят до по-голямо отклонение на пръта, ускорявайки износването на уплътнението и причинявайки неравномерно подравняване на буталото. Ние се справяме с това, като използваме индукционно закалени хромирани пръти, които са устойчиви на огъване.
• Водеща точност:За цилиндрите с дълъг ход нашият производствен процес включва изключително дълги бронзови лагери за равномерно разпределяне на радиалните натоварвания. Тази философия на дизайна е стандартна за всичкиХидравличен цилиндърмодели, които произвеждаме.

От практическа гледна точка, нашият екип е заменил множество конкурентни цилиндри, които се повредиха поради изкривяване при дължини на хода до 800 mm, но с по-малки пръти. В един проект за компактор за отпадъци проектирахме цилиндър с дължина на хода 1800 mm, използвайки прът с диаметър 100 mm и специална ограничителна тръба, за да намалим неподдържаната дължина. Резултатът беше 300% увеличение на експлоатационния живот в сравнение с предишните единици. Това показва, че дължината на хода не е просто спецификация на размерите, а критично за безопасността инженерно решение. За всеки тежък монтаж, консултация със специалисти катоRaydafon Technology Group Co., Limitedгарантира, че вашият хидравличен цилиндър издържа както на статични, така и на динамични натоварвания в целия му диапазон на ход.

Защо персонализирането на дължината на хода подобрява цялостната ефективност на системата?

Докато стандартните дължини на хода са широко достъпни, персонализирането на хода за вашето точно приложение отключва значителни печалби в ефективността. През моите десетилетия консултации за минния, строителния и селскостопанския сектор видях, че универсалните цилиндри често компрометират скоростта, консумацията на енергия и структурната интеграция. ПриRaydafon Technology Group Co., Limited, ние се застъпваме за оптимизиране на дължината на хода, тъй като то директно изравнява кинематиката на задвижващия механизъм с работния цикъл на машината. Ето как прецизното персонализиране повишава ефективността на системата.

Първо, персонализираната дължина на хода елиминира мъртвото движение. Стандартните цилиндри може да имат допълнителен ход, който никога не се използва, но въпреки това цилиндърът все още изисква пълен обем хидравлична течност за всеки цикъл. Този пропилян капацитет увеличава натоварването на помпата и загубата на енергия. Като определя точно необходимата дължина на хода, нашата фабрика намалява вътрешния обем на течността, позволявайки по-бързи времена за реакция и по-ниски работни температури. В скорошен случай за автоматизирана пресова линия съкратихме дължината на хода със 70 mm в сравнение с готовата опция, което доведе до 12% по-бързо време на цикъл и 8% по-малко потребление на хидравлично масло.

Ефикасни ползи от персонализирането на хода

• Намален спад на налягането:По-късата дължина на хода означава по-къс път на течността вътре в цилиндъра, намалявайки загубите на налягане и подобрявайки реакцията на задвижващия механизъм.
• Компактен дизайн на машината:С точната дължина на хода рамите на машината могат да бъдат намалени, намалявайки разходите за материали и общото тегло. Нашата фабрика работи с OEM производители за безпроблемно интегриране на цилиндри.
• По-ниски разходи за поддръжка:Правилната дължина на хода минимизира страничното натоварване и напрежението на уплътнението, намалявайки непланирания престой. Нашите собствени данни показват, че цилиндрите с персонализиран ход имат 30% по-ниска честота на поддръжка.
• Оптимизирано омекотяване:Когато дължината на хода е известна точно, можем да проектираме вътрешни възглавници, които забавят плавно буталото, намалявайки удара и шума в края на хода.

Освен това персонализираната дължина на хода ни позволява да включим разширени функции като интегрирани сензори за позиция или заключващи механизми без изпъкнали компоненти. Например, в платформите за повдигане, прецизността на дължината на хода гарантира, че платформата достига точните работни височини без прекомерно удължаване. Нашата фабрика използва CNC машинна обработка за постигане на толеранс на ход от ±0,5 mm, гарантиращ повторяемост при критични за позициониране приложения. В крайна сметка персонализирането се превръща в генеричноХидравличен цилиндърв компонент с подходяща производителност, който подобрява ефективността на цялата хидравлична система. Когато си партнираш сRaydafon Technology Group Co., Limited, получавате оптимизация на дължината на хода, подкрепена от строги инженерни изчисления и валидиране в реалния свят.

Ключови параметри на хидравличния цилиндър: размер на отвора, диаметър на пръта и корелация на хода

Разбирането на връзката между дължината на хода и други критични параметри гарантира балансиран дизайн. По-долу има подробна таблица, показваща какRaydafon Technology Group Co., Limitedстандартизира своятаХидравличен цилиндърдиапазон, илюстриращ препоръчителните граници на хода въз основа на диаметрите на отвора и пръта за оптимална работа и безопасност. Данните са извлечени от инженерните насоки на нашата фабрика и стриктни полеви тестове.

Нашата фабрика подчертава, че тези стойности са отправни точки; за удари извън тези граници, ние включваме допълнителни конструктивни характеристики като по-големи диаметри на пръта, подсилени лагери или телескопични конфигурации. Освен това, ориентацията на монтаж (хоризонтална срещу вертикална) влияе върху допустимата дължина на хода, тъй като вертикалните цилиндри имат по-малък риск от изкълчване, но изискват внимателно обмисляне на падането на буталото. ВсекиХидравличен цилиндъротRaydafon Technology Group Co., Limitedе придружен от подробен спецификационен лист, където дължината на хода е в зависимост от изчисления максимален капацитет на натоварване. Ние също така предлагаме отчети за анализ на крайни елементи за критични приложения, за да гарантираме абсолютна надеждност.

Други параметри, взаимозависими с дължината на хода

• Тип монтаж на цилиндъра:Стойките на стойките позволяват по-дълги ходове в сравнение с стойките с фланец поради по-доброто разпределение на натоварването.
• Работно налягане:По-високото налягане (до 350 бара) изисква по-къси ходове или по-големи диаметри на пръта, за да се избегне изкълчване.
• Материал на уплътнението:За ходове, по-дълги от 1200 мм, ние използваме специализирани уплътнения с тефлоново покритие, за да поддържаме ниско триене и да предотвратим екструзия.
• Температурен диапазон:Екстремните температури могат да повлияят на разширяването на пръта; по-дългите удари изискват компенсация за топлинен растеж.

Като се позовават на таблицата и тези взаимозависими параметри, инженерите могат уверено да изберат или да поръчат цилиндър, който балансира дължината на хода с размера на отвора и здравината на пръта.Raydafon Technology Group Co., Limitedподдържа обширен инвентар от компоненти, което ни позволява да създаваме цилиндри с индивидуална дължина на хода без дълги времена за изпълнение. Тази гъвкавост гарантира, че получавате прецизно проектирано решение, което увеличава максимално както производителността, така и разходната ефективност.

Обобщение и окончателни препоръки

Дължината на хода е много повече от обикновено измерение на движението; това е крайъгълният камък на функционалността, безопасността и ефективността на хидравличния цилиндър. В това ръководство изследвахме как дължината на хода влияе върху устойчивостта на изкълчване, стабилността на монтажа, дълготрайността на уплътнението, реакцията на системата и цялостния дизайн на машината. Избирането на правилната дължина на хода – независимо дали чрез внимателен подбор на готови продукти или персонализиран инженеринг – директно се превръща в намалено време на престой, по-ниски общи разходи за притежание и подобрена оперативна безопасност. ПриRaydafon Technology Group Co., Limited, подходът на нашата фабрика интегрира усъвършенствани инструменти за симулация, наука за материалите и десетилетия практически опит, за да достави хидравлични цилиндри, които превъзхождат и в най-взискателните среди.

За всеки нов проект или модернизация препоръчваме да започнете с цялостен анализ на кинематичните изисквания на приложението, профилите на натоварване и ограниченията за монтаж. Нашият инженерен екип е готов да ви помогне при определянето на идеалната дължина на хода и свързаните с нея параметри. Не позволявайте дължината на хода да бъде закъсняла мисъл – партньор с производител, който я третира като критична променлива в дизайна. КонтактRaydafon Technology Group Co., Limitedднес, за да обсъдим вашите изисквания за хидравличен цилиндър и да поискаме персонализирана оферта. Нашата фабрична гаранция и глобална мрежа за поддръжка гарантират, че вашето оборудване работи на върха си, цикъл след цикъл.

ЧЗВ: Често задавани въпроси относно избора на дължина на хода
