Хидравличен цилиндър на стрелата за мини багер
  • Хидравличен цилиндър на стрелата за мини багерХидравличен цилиндър на стрелата за мини багер
  • Хидравличен цилиндър на стрелата за мини багерХидравличен цилиндър на стрелата за мини багер

Хидравличен цилиндър на стрелата за мини багер

Raydafon произвежда хидравлични цилиндри на стрелата за мини багери в собствената си фабрика в Нингбо, Китай. Стандартните диаметри на отвора варират от 50 mm до 125 mm с диаметри на пръта от 25 mm до 75 mm, ход до 1000 mm, максимална тяга от 361 kN при 29,4 MPa и работен температурен диапазон от −20 °C до +70 °C. Цевта е изкована от високоякостна легирана стомана, а отворът е прецизно шлифован, намалявайки вътрешното триене и осигурявайки точно управление на стрелата при ниска скорост. Вградена двойна уплътнителна структура с устойчива на износване вносна гума и външна чистачка предпазва уплътнителната устна от прах и влага, удължавайки експлоатационния живот с повече от 40%. Прътът и външната страна на цевта са антикорозионно обработени за дъжд, кал и измиване. Отворът, прътът, ходът, монтажните центрове и позициите на портовете се произвеждат по чертеж за OEM монтиране или замяна на машини от клас 1–8 тона. Изпратете вашия модел багер или оригиналния чертеж за оферта в рамките на 24 часа.

Хидравличен цилиндър на стрелата за мини багер — диаметър на отвора 50–125 mm, ход до 1000 mm

Цилиндърът на стрелата е цилиндърът, който повдига и спуска стрелата на мини багер, и това е цилиндърът, който поема най-голямото натоварване в цялата машина. Raydafon изкова цевта от високоякостна легирана стомана, шлифова отвора, за да намали вътрешното триене, и го уплътнява с двойно уплътнение за условия на прашни обекти. Доставя се като OEM комплект или като резервен цилиндър, направен по вашия оригинален чертеж.

  • 50–125 ммДиаметър на отвора
  • 25–75 ммДиаметър на пръта
  • ≤ 1000 ммИнсулт
  • 361 kNМаксимална тяга
  • −20 до +70 °CРаботна температура
01 / ПРЕГЛЕД

Хидравличен цилиндър на стрелата за мини багер — OEM и резервна доставка

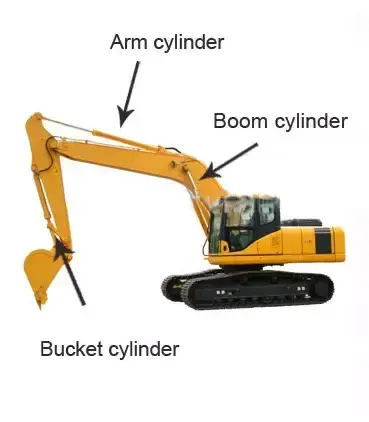

Цилиндърът на стрелата се намира между рамата на машината и стрелата и е компонентът, който повдига цялата горна конструкция на багера. При мини багер ударът на стрелата работи с по-къс ход от пълноразмерна машина, но при висок работен цикъл, често хиляди цикли на ден при общинска, озеленителна и селскостопанска работа. Тази комбинация – къс ход, голям брой цикли, прашна среда – е това, което спецификацията трябва да отговори, а не само сурова сила.

Raydafon произвежда този цилиндър в собствената си фабрика в Нингбо, Китай, както за производителите на машини, така и за пазара на резервни части. Стандартните диаметри на отвора варират от 50 mm до 125 mm с диаметри на пръта от 25 mm до 75 mm, ход до 1000 mm и максимална тяга от 361 kN, с работен температурен диапазон от −20 °C до +70 °C. Свързаните цилиндри от същата фабрика включват по-широкияхидравличен цилиндър на багердиапазон, нахидравличен цилиндър на кофата за малък багеркойто работи с него на една и съща машина, ихидравличен цилиндъркаталог, обхващащ други мобилни машини.

02 / СПЕЦИФИКАЦИИ

Технически спецификации

  • Име на продуктаХидравличен цилиндър на стрелата за мини багер
  • Диаметър на отвора50 мм – 125 мм
  • Диаметър на пръта25 мм – 75 мм
  • Инсулт≤ 1000 мм
  • Максимална тяга361 kN
  • Максимално налягане29,4 MPa
  • Работна температура−20 °C до +70 °C
  • Материал на цевтаКоване от легирана стомана с висока якост, прецизно шлифован отвор
  • ЗапечатванеДвойна уплътнителна структура с устойчива на износване вносна гума
  • Повърхностна обработкаАнтикорозионно обработен прът и външна част на цевта
  • МонтажЗа машинно изчертаване - подреждане на щифт, скоба или фланец
  • ПерсонализиранеОтвор, прът, ход, монтажни центрове, позиция на порта, цвят на боята

Стандартен лист със спецификации за цилиндъра на стрелата на мини багер.

Параметър Стойност
Диаметър на отвора 50 мм – 125 мм
Диаметър на пръта 25 мм – 75 мм
Инсулт ≤ 1000 мм
Максимална тяга 361 kN
налягане 29,4 MPa
Работна температура −20 °C до +70 °C

Как са свързани тяга и отвор:максималната тяга от 361 kN се прилага за най-големия отвор в диапазона при 29,4 MPa. По-малък отвор произвежда пропорционално по-малка сила при същото налягане - отвор от 50 mm при 29,4 MPa дава приблизително 57,7 kN, отвор от 63 mm около 91,6 kN и отвор от 80 mm около 147,8 kN. Винаги посочвайте отвора заедно с налягането в системата, защото тягата, от която се нуждае вашата машина, е това, което определя отвора, а не обратното.

03 / ДЕТАЙЛ ЗА ПРОДУКТА

Подробности за продукта

Снимки и референтни изгледи на цилиндъра на стрелата, който произвеждаме за мини багери.

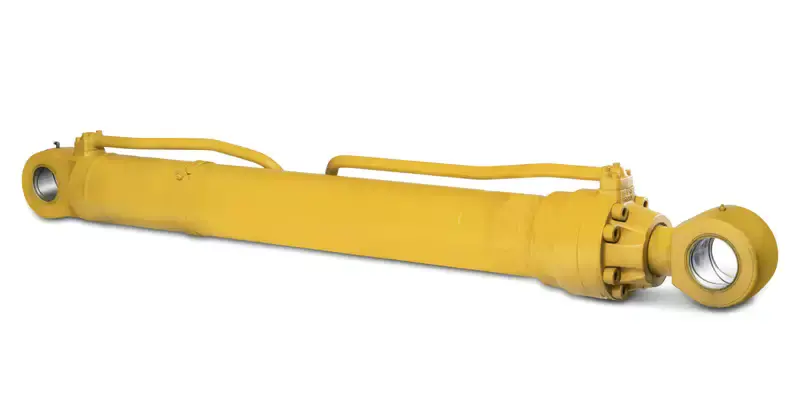

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Хидравличен цилиндър на стрелата за мини багер — цилиндър, прът и монтажни краища.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Кована цев от легирана стомана с прецизно шлифован отвор.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Справка за размери и монтаж — потвърдете спрямо вашата машина, преди да поръчате.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Повърхност на пръта и двойно уплътнение.
04 / СТРОИТЕЛСТВО

Характеристики на продукта и конструкция

Кована цев и шлифован отвор

Цевта е изкована от сплав с висока якост, а не машинно изработена от тръбен материал, което дава по-равномерна зърнеста структура и по-добра устойчивост на умора на резбовите и заварени краища. След това отворът се шлифова прецизно, така че уплътнението на буталото да се движи срещу последователно повърхностно покритие; това покритие е това, което поддържа коефициента на вътрешно триене нисък — около 30% по-нисък от нешлайфания отвор при нашите сравнителни тестове — и това е причината стрелата все още да може да се насочва точно, когато машината работи в тясно пространство, където сантиметрите имат значение.

Двойно уплътнение за прашни обекти

Всеки цилиндър използва вградена двойна уплътнителна структура с устойчива на износване вносна гума. Вътрешното уплътнение поддържа хидравлично налягане, докато външната чистачка предпазва праха и влагата от уплътнителния ръб, което е разположението, което има значение при работа на обекта: едно уплътнение, което е оставено да работи замърсено, е това, което предизвиква бавния плач, който в крайна сметка се превръща в теч. По време на експлоатация тази конструкция удължава живота на цилиндъра с повече от 40% в сравнение с устройството с единично уплътнение и намалява колко често машината трябва да излиза от работа за поддръжка.

Изработен според геометрията на вашата машина

Отворът, прътът, ходът, монтажните центрове и позициите на портовете се произвеждат на чертеж. За резервен цилиндър това е критичната част — монтажните центрове и диаметрите на щифтовете трябва да съответстват точно на стрелата и рамката на машината, така че изпратете оригиналния чертеж, модела на машината или измерените размери на повредения цилиндър и ние ще съпоставим интерфейса, преди да предложим оферта. Предлагат се различни конфигурации на хода и налягането в цялата гама, за да отговарят на общински, озеленителни и селскостопански задачи.

05 / СЪВМЕСТИМОСТ

Машинна съвместимост

Този цилиндър на стрелата се доставя за мини багери в клас от приблизително 1 до 8 тона, където диаметрите на отвора в диапазона 50–125 mm са стандартни. Монтира се както като оригинално оборудване, така и като резервна част на машини от следните марки, между другото:

  • Кубота
  • Янмар
  • Такеучи
  • Bobcat
  • Caterpillar
  • Комацу
  • Хитачи
  • Волво
  • JCB
  • Дусан
  • Сани
  • XCMG

Моля, обърнете внимание:имената на марките са изброени само за да посочат класовете машини, към които обикновено се монтира този цилиндър. Raydafon е независим производител и не е свързан, упълномощен от или доставчик на оригинално оборудване за тези марки. Винаги потвърждавайте чертежа за монтаж на вашия конкретен модел, преди да поръчате.

Не сте сигурни от какъв отвор и ход се нуждае вашата машина? Изпратете модела на багера, съществуващия отвор на цилиндъра и диаметъра на пръта, неговата дължина от щифт до щифт и налягането в системата и ние ще потвърдим конфигурацията.

06 / ПРИЛОЖЕНИЯ

Приложения

Мини багерите се купуват, защото пасват там, където пълноразмерните машини не могат и точно там управлението на цилиндъра на стрелата е най-важно.

Поддръжка на общински пътища

Полагане на тръбопроводи и ремонт на капаци на шахти в тесни улици, където стрелата трябва да се закрепи на място, а не да се завърти. Прецизният контрол при ниска скорост намалява риска от удряне на вкопани сервизи или завършени повърхности.

Рекултивация и засаждане на овощни градини

Почистване на стари пънове и подготовка на нови парцели, с повдигане и спускане на стрелата около изправени дървета. Контролираното движение избягва повреда на овощните дървета, които трябва да останат на място.

Строително-разрушителни работи

Разрушаване на ниски стени и повдигане на леки строителни материали, където стабилната изходна мощност при променящ се товар поддържа операцията предвидима за оператора и безопасна за всеки, който работи наблизо.

Опазване на водата в земеделските земи

Рязане на дренажни канавки до контролирана дълбочина и ширина, което е повторимо само ако цилиндърът на стрелата задържи позиция под товар, вместо да се носи, когато кофата среща съпротивление.

Озеленяване и изграждане на градини

Подравняване, изкопаване и преместване на почвата в ограничени жилищни парцели, където компактна машина с прецизно управление на стрелата оставя по-чисто покритие и по-малко ръчно подреждане.

Подмяна и ремонт

Директна подмяна на нарязан, огънат или протекъл цилиндър на стрелата на съществуваща машина, произведен спрямо оригиналния чертеж или измерена проба, така че щифтовете и портовете да се подредят.

07 / ЗАЩО РАЙДАФОН

Предимства на продукта

  • Директна доставка от заводаЦилиндърът е изкован, машинно обработен, сглобен и тестван в собствената фабрика на Raydafon, така че няма търговски марж между вас и производството, а чертежите плюс резервните уплътнения остават налични за целия живот на машината.
  • По-ниско вътрешно триенеПрецизно шлифованият отвор и съгласуваната хлабина на уплътнението на буталото намаляват вътрешното триене, което се проявява като по-плавно управление при ниски обороти и по-малко топлина, генерирана в хидравличното масло по време на дълги смени.
  • Уплътнение, създадено за условията на обектаДвойното уплътнение с външна чистачка е предназначено за прах и влага, а не за чиста работилница, което удължава експлоатационния живот с повече от 40% и намалява непланираните престои.
  • Диапазон на удари и натискКонфигурацията на отвор, прът, ход и налягане може да бъде съобразена с машината, вместо да се налага най-близкият каталожен размер, което има значение при смяна на цилиндър на спрян от производство модел.
  • Антикорозионна обработка на повърхносттаПрътът и външната страна на цилиндъра са обработени срещу корозия, така че цилиндърът издържа на дъжд, кал и промиване без повърхностни ями, които разрушават уплътненията.
  • Замяна на базата на чертежИзпратете оригиналния чертеж, модела на машината или измерените размери и замяната се произвежда към този интерфейс, така че щифтовете, портовете и монтажните центрове да пасват без модификация на място.

Тяга, животът на уплътнението и сервизният интервал зависят от избрания отвор, налягането в системата, работния цикъл и колко добре е филтрирано хидравличното масло на машината. Дайте ни модела на багера и работното налягане и ние ще потвърдим отвора и хода спрямо товара, който цилиндърът действително ще носи.

08 / ЧЗВ ЗА КУПУВАЧА

Често задавани въпроси за купувача

  • Какъв отвор, ход и налягане покрива този цилиндър на стрелата на мини багер?Диаметър на отвора от 50 mm до 125 mm, диаметър на пръта от 25 mm до 75 mm, ход до 1000 mm и максимално налягане от 29,4 MPa. Максималната тяга е 361 kN при най-големия отвор; по-малките отвори произвеждат пропорционално по-малко сила при същото налягане, така че отворът трябва да бъде избран според тягата, от която се нуждае вашата машина.
  • Можете ли да направите замяна за моя конкретен модел багер?да Изпратете модела на машината, оригиналния чертеж или измерения отвор, диаметър на пръта, ход, дължина от щифт до щифт и детайли за монтаж на повредения цилиндър. Ние потвърждаваме интерфейса и произвеждаме съответния цилиндър, което избягва проблемите с монтажа, произтичащи от използването на общ размер.
  • Каква е разликата между максимална тяга и налягане?Налягането е хидравличното налягане, за което е проектиран цилиндърът, в този случай 29,4 MPa. Тягата е силата, която налягането създава върху областта на буталото, поради което се променя с диаметъра на отвора — 361 kN при 125 mm отвор, но само около 57,7 kN при 50 mm отвор при същото налягане.
  • В какъв температурен диапазон може да работи цилиндърът?Стандартният работен диапазон е от −20 °C до +70 °C. За машини, работещи извън този диапазон, или с хидравлично масло, което работи по-горещо, кажете ни непрекъснатата температура на маслото и ние ще потвърдим материала на уплътнението и спецификацията, които са подходящи.
  • Как е защитен цилиндърът от прах и вода?Той използва двойна уплътнителна структура с устойчива на износване вносна гума и външна чистачка, така че уплътнителната устна е защитена от прах и влага. Тази подредба е определена за условия на място, а не за чиста околна среда, и е това, което удължава експлоатационния живот с повече от 40%.
  • Каква информация трябва да цитирате и могат ли да бъдат доставени резервни уплътнения?Модел на машината, диаметър на отвора и пръта, ход, работно налягане, тип монтаж и количество — колкото повече от тях изпратите, толкова по-бързо ще потвърдим дизайна. Комплектите за уплътнения и резервните компоненти се предлагат отделно, така че машината може да бъде върната в експлоатация след повреда на уплътнението, без да се сменя целият цилиндър. Офертата обикновено е в рамките на 24 часа.
09 / СВЪРЗАНИ

Свързани продукти и допълнителна литература

Поискайте оферта за цилиндър на стрелата на мини багер

Изпратете модела на багера, диаметъра на отвора и пръта, хода, работното налягане, вида на монтажа и количеството — или оригиналния чертеж. Ние потвърждаваме конфигурацията спрямо вашата машина и отговаряме с цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Максимална тяга от 361 kN се прилага за най-големия отвор в диапазона при 29,4 MPa. Моля, потвърдете отвора, хода и монтажните размери на вашата машина, преди да поръчате. Имената на марките се използват само за обозначаване на класове машини и не предполагат принадлежност.
