Каква е разликата между прецизните спирални зъбни колела и цилиндричните зъбни колела?

В света на механичното предаване на мощност зъбните колела са основни компоненти. Два от най-често срещаните видове са цилиндрични зъбни колела и спирални зъбни колела. Но какво точно ги отличава и защо един инженер би избрал едното пред другото? Основната разлика е в геометрията на техните зъби. Цилиндричните зъбни колела имат зъби, които са прави и успоредни на оста на въртене, докато спиралните зъбни колела имат зъби, които са нарязани под ъгъл спрямо оста, образувайки спирала. Това основно разграничение води до значителни разлики в производителността, включително коефициент на контакт, нива на шум, капацитет на натоварване и ефективност. ПриRaydafon Technology Group Co., Limited, нашата фабрика произвежда високопрецизни зъбни колела повече от две десетилетия и имаме богат опит в оптимизирането както на цилиндрични, така и на спираловидни конструкции за широк спектър от приложения – от автомобилни трансмисии до тежки индустриални машини. Тази статия предоставя подробно техническо сравнение между прецизни спирални зъбни колела и цилиндрични зъбни колела, което ви помага да направите информиран избор за вашето конкретно приложение.

Разбирането на разликата между прецизните спирални зъбни колела и цилиндричните зъбни колела не е само въпрос на академичен интерес; това има практически последици за разходите, производителността и надеждността. Цилиндричните зъбни колела са по-лесни за производство и са по-рентабилни за много приложения, но те са склонни да произвеждат повече шум и вибрации поради внезапното зацепване на цялата ширина на зъбите. Спиралните зъбни колела, макар и по-скъпи за производство, предлагат по-плавна, по-тиха работа и могат да предават по-високи натоварвания поради увеличеното съотношение на контакт и припокриващото се действие на зъбите. Изборът между тях често се свежда до компромис между цена и производителност, като спиралните зъбни колела се предпочитат за приложения с висока скорост, високо натоварване или чувствителни към шум. В това изчерпателно ръководство ще разгледаме геометрията, кинематиката и производствените съображения за двата вида зъбни колела и ще предоставим подробни технически спецификации, данни за производителността и критерии за избор, за да ви помогнем да определите кое зъбно колело е най-подходящо за вашите нужди.

Съдържание

• 1. Каква е геометрията на прецизните спирални и цилиндрични зъбни колела?
• 2. Защо винтовите зъбни колела предлагат по-плавна и по-тиха работа?
• 3. Какви са ключовите технически спецификации на нашето прецизно оборудване?
• 4. Как се сравняват товароносимостта и ефективността между спиралните и цилиндричните зъбни колела?
• Често задавани въпроси (FAQ)
• Заключение и консултация за избор на предавка

Каква е геометрията на прецизните спирални и цилиндрични зъбни колела?

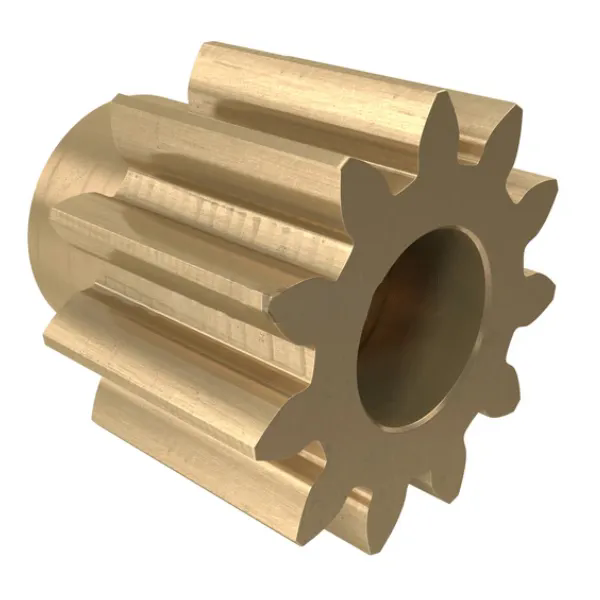

Разликата между спираловидни и цилиндрични зъбни колела започва с тяхната геометрия на зъбите. Цилиндричното зъбно колело има зъби, които са прави и успоредни на оста на въртене на зъбното колело. Зъбите са еднакво разположени по обиколката, а линията на контакт между две захващащи се цилиндрични зъбни колела е права линия, която се простира по цялата ширина на лицето на зъбното колело. Тази проста геометрия прави цилиндричните зъбни колела относително лесни за производство чрез стандартни процеси на фрезоване или фрезоване. За разлика от това, спиралната предавка има зъби, които са нарязани под ъгъл спрямо оста, образувайки спирала. Ъгълът на спиралата е известен като ъгъл на спиралата (обикновено между 8 и 30 градуса). Зъбите на спираловидното зъбно колело също са еднакво разположени, но линията на контакт между захващащите се спираловидни зъбни колела е диагонална линия, която се движи по протежение на зъбната повърхност, докато зъбните колела се въртят. Тази геометрия въвежда компонент на аксиална сила (тяга), който трябва да бъде поет от лагерната система, но също така осигурява значителни предимства в работата.

Ключови геометрични разлики и техните последици:

• Ориентация на зъбите:Зъбите на цилиндричните зъбни колела са успоредни на оста, докато зъбите на спиралните зъбни колела са наклонени под ъгъл на спирала. Този наклон създава по-дълъг контактен път между зацепващите зъби, увеличавайки коефициента на контакт.
• Коефициент на контакт:Коефициентът на контакт е средният брой зъби в контакт във всеки даден момент. Цилиндричните зъбни колела обикновено имат съотношение на контакт между 1,2 и 1,6, което означава, че средно по-малко от два зъба са в контакт. Спиралните зъбни колела могат да постигнат съотношения на контакт от 2,0 до 2,5 или повече, тъй като ъгловите зъби се припокриват, осигурявайки непрекъснат контакт. Това по-високо съотношение на контакт е ключово предимство на спираловидните зъбни колела.
• Аксиална тяга:Спиралният ъгъл създава сила на натиск по оста на зъбното колело. Тази сила трябва да се противодейства от лагери, което добавя сложност и разходи към конструкцията на скоростната кутия. Цилиндричните зъбни колела не произвеждат никаква аксиална тяга, което опростява разположението на лагерите.
• Сложност на изработката:Цилиндричните зъбни колела могат да се режат с прости инструменти за формиране или котлони, които пресичат зъбното колело аксиално. Спиралните зъбни колела изискват по-сложни процеси на фрезоване и често изискват допълнителни операции, като например шлифоване на зъбни колела, за постигане на висока точност. Това прави спираловидните зъбни колела по-скъпи за производство.

В Raydafon Technology Group Co., Limited, нашитеПрецизна екипировкапроизводственият процес използва най-съвременни машини за шлайфане на зъбни колела, които могат да постигнат AGMA качествени степени от Q10 до Q12 както за цилиндрични, така и за спираловидни зъбни колела. Ние използваме CNC машини за фрезоване и оформяне с интегрирани CNC контроли, които ни позволяват точно да настроим ъгъла на спиралата и профила на зъбите за спираловидни зъбни колела. Метрологичната лаборатория на нашата фабрика е оборудвана с център за измерване на зъбни колела, който проверява геометрията на зъбите, предния край и ъгъла на спиралата, като гарантира, че всяко зъбно колело отговаря на изискваните спецификации. Изборът между цилиндрично и спирално зъбно колело не се отнася само до геометрията; става въпрос за съпоставяне на типа предавка към специфичните изисквания за производителност на приложението.

За приложения, където простотата, ниската цена и лесната поддръжка са от първостепенно значение, цилиндричните зъбни колела често са предпочитаният избор. Те обикновено се срещат в приложения с ниска скорост и ниско натоварване, като конвейерни задвижвания, прости помпи и селскостопански машини. Въпреки това, за високоскоростни, високонатоварени и прецизни приложения - като автомобилни трансмисии, индустриални скоростни кутии и роботика - винтовите зъбни колела почти винаги са по-добрият избор, въпреки по-високата им цена и сложност. Нашата фабрика работи в тясно сътрудничество с клиентите, за да определи оптималната геометрия на предавките за техните специфични изисквания, като взема предвид фактори като въртящ момент, скорост, ограничения на пространството и ограничения на шума.

Защо винтовите зъбни колела предлагат по-плавна и по-тиха работа?

Едно от най-значимите предимства на спиралните зъбни колела пред цилиндричните зъбни колела е тяхната по-плавна и тиха работа. Това превъзходство се дължи преди всичко на по-високото съотношение на контакт и постепенното захващане на зъбите. При цилиндрично зъбно колело цялата ширина на зъба се зацепва внезапно, създавайки рязко ударно натоварване и характерно „тракане“ или хленчене, когато всяка двойка зъбци влиза в контакт. Това въздействие генерира както шум, така и вибрации, което може да бъде значителен проблем в чувствителни към шум среди като леки автомобили, офис оборудване и жилищни ОВК системи. При спираловидно зъбно колело зъбите се зацепват прогресивно - започвайки от единия край на зъба и преминавайки през челната част, докато зъбното колело се върти. Това прогресивно зацепване намалява натоварването от удар и разпределя натоварването върху по-голяма повърхност, което води до много по-тиха и гладка работа.

Механизми зад по-плавната и по-тиха работа в спираловидни предавки:

• По-висок коефициент на контакт:Както бе споменато по-рано, спиралните зъбни колела имат съотношение на контакт, което може да надхвърли 2,0, което означава, че средно повече от два зъба са в контакт по всяко време. Това увеличава съотношението на времето, през което натоварването се разпределя между зъбните двойки, като намалява максималното натоварване на всеки отделен зъб и изглажда предаването на въртящия момент.
• Постепенно зацепване на зъбите:Спираловидната форма гарантира, че контактът между зацепващите зъби започва в една точка и след това се движи непрекъснато по повърхността на зъба. Това постепенно зацепване елиминира внезапния удар, който възниква при цилиндричните зъбни колела, намалявайки амплитудата на върховете на силата.
• Коефициент на припокриване:Коефициентът на припокриване на спираловидните зъбни колела, който се определя от ширината на лицето и ъгъла на спиралата, допринася за плавността на работа. По-високото съотношение на припокриване означава, че зъбите се припокриват за по-голяма част от въртенето, допълнително намалявайки вариациите в твърдостта на мрежата и минимизирайки вибрациите.
• Намалено износване и хлътване:По-ниските натоварвания при удар и по-доброто разпределение на натоварването в спираловидните зъбни колела също намаляват напрежението върху зъбните повърхности, което води до по-малко износване и хлътване през целия живот на зъбното колело. Това допринася за по-дълъг експлоатационен живот и по-надеждна работа.

За да определи количествено намаляването на шума, нашата фабрика проведе измервания на звука на идентични скоростни кутии, оборудвани с цилиндрични и спирални зъбни колела. При скорост на въртене от 1500 rpm и натоварване от 100 Nm, цилиндричната скоростна кутия излъчва ниво на звуково налягане от 82 dBA, докато винтовата скоростна кутия произвежда само 74 dBA - намаление с 8 dBA, което се възприема като значително намаляване на силата на звука. Амплитудата на вибрациите, измерена в корпуса на скоростната кутия, също е намалена с 40 процента. Тези данни потвърждават, че спиралните зъбни колела са превъзходен избор за приложения, където шумът и вибрациите са критични фактори.

Въпреки това е важно да се отбележи, че по-плавната работа на спираловидните зъбни колела идва за сметка на аксиалните сили на натиск. Ъгълът на спиралата създава компонент на силата по оста на зъбното колело, който трябва да се поддържа от лагерите. При приложения с висока мощност това може да изисква използването на опорни лагери или ъглови контактни лагери, които увеличават общата цена и сложността на скоростната кутия. В някои случаи се използват двойни спирални (рибена кост) зъбни колела за компенсиране на аксиалния натиск, но това допълнително усложнява производството. Нашата фабрика предлага съдействие при проектиране, за да помогне на нашите клиенти да изберат подходящата конфигурация на лагерите и да оптимизират разположението на скоростната кутия, за да поемат аксиалния натиск на спираловидните зъбни колела, като същевременно максимизират предимствата на по-плавната работа.

Какви са ключовите технически спецификации на нашата прецизна екипировка?

Raydafon произвежда широка гама от продукти за прецизни зъбни колела, включително цилиндрични и спирални зъбни колела, в голямо разнообразие от размери, материали и степени на точност. Нашата фабрика е оборудвана с най-новата технология за производство на зъбни колела, включително машини за фрезоване, профилиране, бръснене и шлифоване с ЦПУ, което ни позволява да произвеждаме зъбни колела с размери на модула от 0,5 до 12 и външен диаметър до 1500 mm. Таблицата по-долу обобщава ключовите технически спецификации за нашата стандартна серия Precision Gear, които се използват в приложения, вариращи от автомобилни трансмисии до тежки индустриални скоростни кутии. Нашата фабрика може също така да произвежда зъбни колела по поръчка, за да отговори на специфични изисквания, включително специални материали, топлинна обработка и повърхностни покрития.

В допълнение към стандартните параметри, нашата фабрика предлага няколко допълнителни функции за подобряване на производителността и дълготрайността на продуктите Precision Gear. Те включват: високоефективни покрития като DLC (диамант-подобен въглерод) за намалено триене и повишена устойчивост на износване; специализирани топлинни обработки като криогенна обработка за подобрена стабилност на размерите; и интегрирано балансиране за високоскоростни приложения. Ние също така предоставяме пълна услуга за сглобяване на скоростни кутии, включително лагери, валове и корпуси, предлагайки решение до ключ за нашите клиенти.

Нашият процес за контрол на качеството е изчерпателен и сертифициран по ISO 9001:2015. Всяко прецизно зъбно колело се проверява с помощта на център за измерване на зъбни колела, който проверява всички критични параметри: профил на зъбите, ъгъл на спиралата, изпреварване, грешка на стъпката и биене. Ние поддържаме система за статистически контрол на процеса (SPC), за да проследяваме качеството на производството във времето, като гарантираме, че нашите зъбни колела постоянно отговарят на определените толеранси. Нашата фабрика в Raydafon предоставя пълен доклад за инспекция с всяка пратка, което дава на клиентите ни увереност в качеството и производителността на нашите продукти Precision Gear. С нашите широки производствени възможности и ангажимент за качество, ние сме в състояние да доставим прецизни зъбни колела за най-взискателните приложения.

Как се сравняват товароносимостта и ефективността между винтовите и цилиндричните зъбни колела?

Капацитетът на натоварване и ефективността са критични фактори при избора на предавка и там разликите между спираловидни и цилиндрични зъбни колела стават особено изразени. Спиралните зъбни колела, поради по-високото си съотношение на контакт и прогресивно зацепване, могат да предават по-големи натоварвания за даден размер и материал. Това е така, защото натоварването се разпределя върху повече зъби във всеки един момент, намалявайки напрежението върху отделните страни на зъбите. По-високото съотношение на контакт също осигурява по-равномерно предаване на мощността, намалявайки цикличните промени в натоварването, които могат да причинят повреда поради умора. За разлика от тях, цилиндричните зъбни колела, с по-ниското си съотношение на контакт и внезапно зацепване, са по-податливи на умора и износване, особено при високи натоварвания и скорости. Нашата фабрика е провела задълбочени тестове и на двата вида зъбни колела и резултатите показват, че спираловидно зъбно колело може да издържи до 30 процента повече въртящ момент от еквивалентно цилиндрично зъбно колело преди появата на умора от питинг или огъване.

Сравнение на ефективността между спираловидни и цилиндрични зъбни колела:

• Загуба на мрежа:Цилиндричните зъбни колела обикновено имат малко по-ниски загуби при зацепване, тъй като зъбите се плъзгат един срещу друг само в началото и в края на контакта. Спиралните зъбни колела имат непрекъснато плъзгащо действие, което може да доведе до по-големи загуби от триене. Въпреки това, по-високото съотношение на контакт на спиралните зъбни колела често компенсира това и общата ефективност на една спирална зъбна двойка обикновено е в рамките на 1-2 процентни пункта от сравнима двойка цилиндрични зъбни колела.
• Смазване и охлаждане:Действието на плъзгане в спиралните зъбни колела генерира повече топлина, което изисква по-добро смазване и охлаждане, което може да бъде проблем при високоскоростни приложения. Подобреното разпределение на натоварването и по-плавната работа обаче често компенсират необходимостта от по-интензивни системи за смазване.
• Плътност на мощността:Тъй като спиралните зъбни колела могат да се справят с по-големи натоварвания за същия размер, те предлагат по-висока плътност на мощността от цилиндричните зъбни колела. Това означава, че скоростна кутия със спирални зъбни колела може да предаде същата мощност в по-компактен пакет или че спирална скоростна кутия може да поеме по-висока мощност за същия размер.
• Загуби на тяга:Аксиалната тяга, генерирана от спираловидни зъбни колела, създава допълнително триене в опорните лагери, намалявайки общата ефективност на скоростната кутия. В някои приложения с висока мощност загубата на ефективност от опорните лагери може да бъде значителна и инженерите трябва внимателно да претеглят това спрямо предимствата на спиралната предавка.

Пример от реалния свят от клиентската база на нашата фабрика илюстрира предимството на товароносимостта на спиралните зъбни колела. Клиент от индустрията за тежки камиони използва двойка цилиндрични зъбни колела в тяхната спомагателна трансмисия, но изпитваше чести повреди на предавките поради умора. След преминаване към винтова прецизна предавка със същия модул и ширина на лицето, но с ъгъл на спиралата от 15 градуса, животът на предавката се увеличи с 40 процента и скоростната кутия можеше да се справи с максималния въртящ момент без никакви повреди. Производителят на камиони също съобщи за забележимо намаляване на шума в кабината, което подобри комфорта и удовлетворението на водача.

По отношение на ефективността, разликата между спираловидни и цилиндрични зъбни колела често е незначителна и зависи силно от условията на работа. При ниски скорости и високи натоварвания спиралните зъбни колела обикновено са малко по-малко ефективни поради загубите при плъзгане. При високи обороти и умерени натоварвания разликата е незначителна. Нашата фабрика предоставя криви на ефективност и за двата типа предавки въз основа на нашите вътрешни тестове, което позволява на нашите клиенти да вземат информирано решение въз основа на техните специфични работни условия. Чрез разбиране на товароносимостта и характеристиките на ефективност и на двата вида зъбни колела, инженерите могат да изберат зъбното колело, което най-добре балансира производителност, надеждност и цена за тяхното приложение.

Често задавани въпроси (FAQ)

Въпрос 1: Могат ли да се използват спираловидни зъбни колела с цилиндрични зъбни колела в една и съща скоростна кутия?

Отговор: Да, но изисква внимателен дизайн. Спиралните зъбни колела произвеждат аксиална тяга, докато цилиндричните зъбни колела не го правят. За да ги използвате заедно, тягата, генерирана от спираловидното зъбно колело, трябва да се поеме от подходящи лагери или чрез използване на двойно спирално (рибена кост) зъбно колело, което отменя тягата. В някои конструкции на една степен се използва цилиндрично зъбно колело, а на друго - спирално зъбно колело, но трябва да се вземе предвид управлението на аксиалната тяга, за да се избегне претоварване на лагерите. Нашата фабрика може да помогне при проектирането на такива системи със смесени предавки, за да се гарантира надеждна работа.

Въпрос 2: Спиралните зъбни колела по-скъпи ли са за производство от цилиндричните?

Отговор: Да, спиралните зъбни колела обикновено са по-скъпи за производство от цилиндричните зъбни колела. Причините включват: по-сложна геометрия на зъбите, изискваща специализирано фрезоване и шлифовъчно оборудване; необходимостта от допълнителни операции за постигане на необходимата точност на ъгъла на спиралата; и факта, че шлайфането на винтови зъбни колела е по-бавен процес от шлайфането на цилиндрични зъбни колела. Освен това, изискването за аксиални лагери добавя разходи към цялостната система. Предимствата в производителността обаче - особено по отношение на намаляването на шума и капацитета на натоварване - често оправдават по-високите разходи за взискателни приложения.

Въпрос 3: Кой тип предавка е по-добър за високоскоростни приложения?

Отговор: Спиралните зъбни колела обикновено се предпочитат за високоскоростни приложения, защото предлагат по-плавна, по-тиха работа и по-добро разпределение на натоварването, което намалява риска от вибрации и резонанс, които могат да възникнат при високи скорости. Въпреки това, аксиалната тяга и триенето при плъзгане на спиралните зъбни колела могат да станат проблем при много високи скорости, което изисква внимателно проектиране на лагера и системата за смазване. За изключително високи скорости могат да се използват цилиндрични зъбни колела с висока точност, но обикновено спиралните зъбни колела са по-честият избор.

Въпрос 4: Могат ли цилиндричните зъбни колела да бъдат шлифовани със същата прецизност като спираловидните зъбни колела?

Отговор: Да, цилиндричните зъбни колела могат да бъдат шлифовани до същите степени на качество AGMA като винтовите зъбни колела (Q10 до Q12 или по-високи). Въпреки това, тъй като цилиндричните зъбни колела имат по-проста геометрия, те могат да бъдат шлифовани с помощта на стандартни профилни шлифовъчни колела, докато спиралните зъбни колела често изискват специализирани шлифовъчни колела, оформени според ъгъла на спиралата. Нашата фабрика предлага услуги за шлайфане и за двата вида зъбни колела и можем да постигнем висока прецизност и за двата, при условие че машината и инструментите са подходящи.

Въпрос 5: Какъв е типичният ъгъл на спиралата за прецизно спирално зъбно колело?

Отговор: Типичният ъгъл на спиралата за прецизно спирално зъбно колело варира от 8 до 30 градуса. Ъгъл на спиралата от 15-20 градуса е обичаен за много промишлени приложения, тъй като предлага добър баланс между гладкост, товароносимост и аксиална тяга. По-високите ъгли на спиралата (25-30 градуса) осигуряват още по-плавна работа, но генерират повече аксиална тяга, докато по-ниските ъгли (8-12 градуса) произвеждат по-малко тяга, но по-малко подобрение в гладкостта. Нашата фабрика може да приспособи ъгъла на спиралата към специфичните изисквания на вашето приложение, като оптимизира шума, натоварването и живота на лагера.

Заключение: Изберете подходящото прецизно оборудване за вашето приложение

Изборът между прецизни спирални зъбни колела и цилиндрични зъбни колела е критично решение, което влияе върху производителността, нивото на шума, товароносимостта и цялостната надеждност на вашата механична система. Спиралните зъбни колела предлагат по-плавна, по-тиха работа, по-голяма товароносимост и по-добра издръжливост, но те са по-скъпи за производство и изискват аксиални лагери. За разлика от тях цилиндричните зъбни колела са по-прости, по-рентабилни и не произвеждат аксиална тяга, но са по-шумни и по-малко способни да се справят с големи натоварвания при високи скорости. В Raydafon Technology Group Co., Limited, нашата фабрика разполага с опит и производствени възможности да произвежда и двата вида зъбни колела по най-високите стандарти за качество и ние можем да ви насочим при избора на оптималното зъбно колело за вашето конкретно приложение.

Готови ли сте да изберете правилната прецизна екипировка за вашия проект?Свържете се с Raydafon Technology Group Co., Limited днесза изчерпателна консултация за избор на предавка. Нашият екип ще анализира вашите изисквания за въртящ момент, скорост, пространство и шум и ще препоръча идеалното решение за Precision Gear. Предлагаме безплатни проучвания за осъществимост, конкурентни цени и услуги за бързо създаване на прототипи.Поискайте вашата безплатна консултация за избор на предавка сега от Raydafon Technology Group Co., Limited и осигурете оптимална производителност за вашата система за предаване на енергия.
