Защо прецизните червячни зъбни колела се използват за приложения с висока редукция?

В компактния корпус на промишлена роботизирана ръка има серво мотор, който се върти с 6000 оборота в минута. И все пак изходният вал се движи с бавна, преднамерена прецизност, упражнявайки стотици нютон-метри въртящ момент, за да позиционира тежък полезен товар. Компонентът, който прави възможна тази драматична трансформация, е aПрецизна екипировка: червячната предавка. Влезте във всяко производствено съоръжение и ще намерите червячни зъбни колела, работещи в конвейери, асансьори, машинни инструменти и опаковъчно оборудване. Те са невъзпятите герои на механичното предаване на мощността, преобразуващи високоскоростен вход с нисък въртящ момент в изход с ниска скорост и висок въртящ момент с простота, която други видове предавки не могат да съпоставят. Но защо червячните зъбни колела са изборът по подразбиране за приложения с голямо намаляване? Отговорът се крие в уникална комбинация от геометрия, наука за материалите и физика, която други системи Precision Gear просто не могат да възпроизведат.

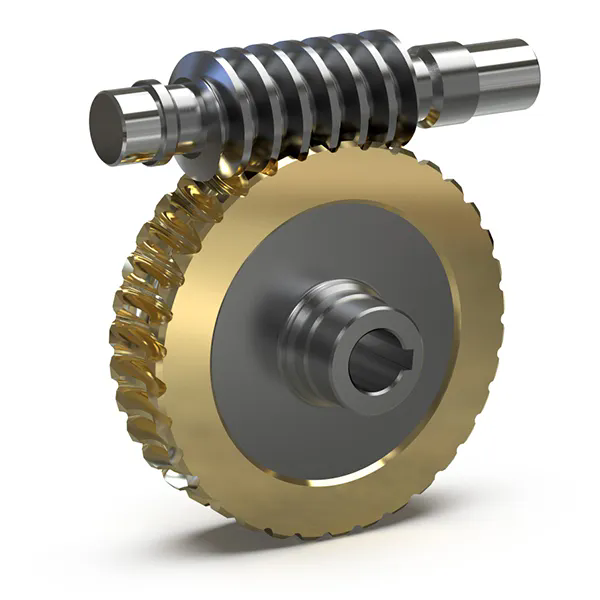

Двойката червячна предавка се състои от червяк с резба (задвижващ елемент) и зъбно колело (задвижван елемент). Тази конфигурация предлага елегантно решение на фундаментален инженерен проблем: как да се постигнат големи намаления на скоростта на един етап. Едностартов червяк с колело с 60 зъба осигурява коефициент на намаляване 60:1 в компактен пакет. Постигането на същото намаление с цилиндрични зъбни колела би изисквало многоетапно подреждане, което увеличава сложността, цената и пространството. Освен способността за намаляване, червячните предавки предлагат две допълнителни предимства, които са от решаващо значение в много приложения: те осигуряват плавна, тиха работа и могат да бъдат проектирани да бъдат самозаключващи се, предотвратявайки обратното движение, когато захранването бъде прекратено. Тази статия изследва техническите основи на доминирането на червячното зъбно колело в приложения с висока редукция, от неговите геометрични принципи до избора на материали, които определят неговата производителност.

Съдържание

• 1. Какво прави геометрията на червячното зъбно колело идеална за голямо намаляване?
• 2. Как плъзгащото действие на червячните зъбни колела влияе върху ефективността и износването?
• 3. Защо функцията за самозаключване е критична при приложения с голямо намаляване?
• 4. Какви технически спецификации определят висококачествената прецизна червячна предавка?
• 5. Заключение
• 6. Често задавани въпроси (FAQ)

1. Какво прави геометрията на червячното зъбно колело идеална за голямо намаляване?

За да разберем защо червячните зъбни колела превъзхождат приложенията с висока степен на намаляване, първо трябва да разберем тяхната геометрия. Представете си стандартен болт. Докато го завъртате, той се придвижва линейно по резбования си вал. Сега си представете, че увивате този болт в кръг, така че нишките му да се превърнат в непрекъсната спирала. Това е червей. Колелото, което се зацепва с него, е зъбно колело със специално изрязани зъби, които съответстват на профила на резбата на червея. Когато червякът се върти, неговите нишки се захващат за зъбите на колелото, принуждавайки колелото да се върти. Това е основният принцип на работа на червячната предавка.

Ключът към високото намаляване се крие във връзката между въртенето на червея и въртенето на колелото. За едностартов червей - червей с една непрекъсната нишка - всяко пълно завъртане на червея напредва точно с една нишка. Тази нишка се притиска към един зъб на колелото, карайки колелото да се движи с един зъб. Ако колелото има 60 зъба, тогава червеят трябва да се завърти 60 пъти, за да завърши едно пълно завъртане на колелото. Коефициентът на намаляване е просто броят на зъбите на колелото. Това е намаление 60:1, постигнато в една двойка зъбни колела. За разлика от това, постигането на намаление 60:1 с цилиндрични зъбни колела ще изисква поне три степени, всяка със собствени валове, лагери и корпус, което значително увеличава сложността и цената на трансмисията.

Геометрията става още по-мощна, когато се вземат предвид многостартови червеи. Двузаходен червяк има две резби, придвижващи напред два зъба на завъртане, което води до намаляване на съотношението на зъбите на колелото, разделено на две. Червей с три старта разделя съотношението на три. Тази гъвкавост позволява на дизайнерите да балансират коефициента на намаляване спрямо ефективността. По-високите съотношения на намаляване обикновено означават по-ниска ефективност, тъй като е необходимо повече плъзгане. Многостартовите червеи предлагат по-висока ефективност, но по-ниски коефициенти на намаляване. Това просто геометрично съотношение – съотношението е равно на броя на зъбите, разделено на стартовете – е това, което прави червячните зъбни колела толкова елегантно решение за приложения с високо намаляване. С един етап можете да постигнете съотношения от 5:1 до над 100:1, диапазон, който е трудно да се съпостави с други видове Precision Gear.

Освен изчисляването на съотношението, геометрията на червячната предавка също влияе върху нейната товароносимост. Нишката на червея е непрекъсната спирала, което означава, че множество зъбци са в контакт във всеки един момент. Това разпределя натоварването върху по-голяма площ, намалява контактното напрежение и позволява на зъбното колело да се справя с по-високи въртящи моменти от сравнимо цилиндрично зъбно колело. В нашата фабрика ние произвеждаме червячни зъбни колела с прецизно шлифовани профили на резбата, за да осигурим максимален контакт и минимална концентрация на напрежение. Това геометрично предимство е причината червячните предавки да са предпочитаната прецизна предавка за приложения, изискващи висок въртящ момент в компактна форма.

2. Как плъзгащото действие на червячните зъбни колела влияе върху ефективността и износването?

За разлика от цилиндричните или спиралните зъбни колела, при които зъбите се търкалят един срещу друг с минимално плъзгане, контактът между червяка и неговото колело е предимно плъзгащ. Представете си парче тебешир, което се влачи по черна дъска. Нишката на червея се плъзга по лицето на всеки зъб, докато се върти, създавайки триене, което генерира топлина и консумира енергия. Това плъзгащо действие е основната причина червячните предавки да са по-малко ефективни от другите видове предавки. В зависимост от съотношението на намаление и проектните параметри, ефективността може да варира от 50% (за дизайни с високо съотношение, самозаключващи се) до над 90% (за дизайни с ниско съотношение, многостартови).

Това не е дефект в дизайна; това е физическо следствие от геометрията. Резбата на червея е по същество винт, а зъбите на колелото са "гайката". Във всяка двойка винт-гайка плъзгането е основното движение. Предимството е, че това плъзгане позволява непрекъснато, плавно зацепване, елиминирайки удара и шума, които могат да възникнат при въртящи се контактни зъбни колела. В приложения, където ниският шум и вибрации са от съществено значение, като например в прецизно производствено оборудване или медицински устройства, този компромис си струва загубата на ефективност.

За да управляват триенето и износването, причинени от плъзгане, червячните предавки разчитат на внимателно проектирана комбинация от материали и смазване. Червеят обикновено се прави от закалена стомана, като 42CrMo4 или 20MnCr5, която осигурява твърда, устойчива на износване повърхност. Колелото е направено от по-мек материал, обикновено фосфорен бронз (CuSn12 или подобен). Бронзът действа като "жертвен" материал, съобразявайки се с резбата на червея и намалявайки износването на по-скъпия червячен компонент. Бронзът има и отлични носещи свойства, намалявайки коефициента на триене. Разликата в твърдостта - червеят обикновено е 58-62 HRC, докато бронзовото колело е 80-100 HB - е умишлен избор на дизайн. По-мекият бронз се износва за предпочитане, като предпазва червея и позволява дълъг експлоатационен живот.

Смазването е също толкова критично. Червячните зъбни колела изискват масло с висок вискозитет с добавки за екстремно налягане (ЕР), за да поддържат достатъчен смазващ филм при високи налягания и скорости на плъзгане. Без подходящо смазване плъзгащият се контакт бързо ще доведе до износване на лепило, надраскване и преждевременна повреда. Нашата фабрика препоръчва специфични смазочни материали за всеки от нашите продукти Precision Gear въз основа на натоварването, скоростта и работните условия. Ние също така проектираме нашите корпуси на зъбни колела с подходящ капацитет за масло и охлаждащи ребра, за да разсейват топлината, генерирана от триенето.

Следващата таблица обобщава ключовите свойства на материала и смазването за типично висококачествено прецизно червячно зъбно колело.

Разбирането на това плъзгащо действие е от съществено значение за всеки, който избира Precision Gear за приложения с високо намаляване. Компромисът между ефективност и безпроблемна работа, съчетан с правилния избор на материал и смазка, е това, което прави успешния дизайн на червячната предавка. Нашата фабрика е усъвършенствала тези компромиси в продължение на десетилетия опит, оптимизирайки нашите продукти Precision Gear, за да осигури надеждна, дълготрайна производителност в най-взискателните приложения.

3. Защо функцията за самозаключване е критична при приложения с голямо намаляване?

Представете си товарен асансьор, който носи тежък товар. Изведнъж захранването спира. Моторът спира и товарът започва да се спуска под действието на гравитацията, ускорявайки се до опасна скорост. В типична скоростна кутия това би се случило. При правилно проектирана червячна предавка това не е така. Товарът спира и остава окачен, задържан на място от триенето между червяка и колелото. Това е функцията за самозаключване, свойство, уникално за червячните зъбни колела, което е от решаващо значение в много приложения с висока редукция.

Състоянието на самозаключване произтича от същата геометрия, която дава на червячните зъбни колела техния висок редуктор. Червеят е винт, а колелото е гайка. Когато спрете да въртите винта, гайката не задвижва винта назад, освен ако триенето не бъде преодоляно. В червячната предавка самоблокирането се получава, когато ъгълът на триене (определен от коефициента на триене и ъгъла на натиск) надвишава водещия ъгъл на резбата на червея. Когато това условие е изпълнено, товарът върху колелото не може да преодолее триенето, за да завърти червея. Системата се заключва, задържайки товара на място.

Функцията за самозаключване не е автоматична. Зависи от съотношението на редукция и коефициента на триене. Като цяло червяк с едно пускане с коефициент на намаляване 30:1 или по-висок ще бъде самозаключващ се при типични работни условия. По-високото триене (от увеличено натоварване или по-лошо смазване) прави самоблокирането по-ефективно. Обратно, по-ниското триене може да намали или премахне самоблокирането. Ето защо изборът на лубрикант е от решаващо значение: лубрикант, който е твърде ефективен за намаляване на триенето, може по невнимание да наруши способността за самозаключване на предавката.

Самозаключването е решаваща функция за безопасност в много приложения. Той елиминира необходимостта от спирачки или други задържащи устройства, опростявайки дизайна и намалявайки разходите. Той също така подобрява безопасността, като предотвратява нежелано движение по време на загуба на захранване. Например, в конвейерна система, самоблокирането предотвратява обръщането на лентата, когато двигателят е изключен. В машинен инструмент той държи инструмента в позиция по време на прекъсване на захранването. Тази функция е причината червячните предавки да се използват широко в подемници, асансьори и всяко приложение, където се изисква задържане на товара.

Компромисът е ефективността. Самозаключващите се червячни предавки по своята същност са по-малко ефективни от несамозаключващите се конструкции, тъй като за постигане на заключващия ефект е необходимо триене. Същото триене, което държи товара, също ограбва системата от мощност по време на нормална работа. В приложения, където не се изисква задържане на товара, може да се използва червяк с много пускове с по-нисък коефициент на триене, за да се подобри ефективността.

Нашите фабрични инженери могат да изчислят състоянието на самозаключване за всеки специфичен дизайн, като вземат предвид коефициента на намаляване, ъгъла на натиск и очаквания коефициент на триене. Този анализ гарантира, че нашите продукти Precision Gear отговарят на специфичните изисквания на всяко приложение, балансирайки необходимостта от задържане на товара с необходимостта от ефективност.

4. Какви технически спецификации определят висококачествената прецизна червячна предавка?

Изборът на прецизна предавка за приложение с висока степен на намаляване изисква задълбочена оценка на техническите спецификации. Тези параметри определят производителността, дълготрайността и пригодността на предавката за дадено приложение. Таблицата по-долу предоставя общ преглед на основните спецификации за нашите продукти Precision Worm Gear. Всеки параметър се контролира внимателно по време на нашия производствен процес, за да се гарантира постоянна и надеждна работа.

Всяка спецификация в тази таблица разказва история за производителността на предавката. Централното разстояние определя размера на предавката и капацитета на въртящия момент. По-голямото централно разстояние позволява по-големи предавки, които могат да издържат на по-големи натоварвания. Коефициентът на намаляване е основният параметър, определящ функцията на предавката. Модулът и профилът на зъбите определят здравината и плавността на работа на предавката. Степента на прецизност на зъбното колело, обикновено DIN 4 до 6 за висококачествени червячни зъбни колела, влияе пряко върху шума, вибрациите и гладкостта на трансмисията. Продуктите Precision Gear на нашата фабрика се произвеждат по DIN 5 или по-висок, осигурявайки изключителна производителност при взискателни приложения.

Нашата фабрика използва усъвършенствано CNC оборудване за шлайфане и измерване, за да постигне и провери тези спецификации. Нашите шлифовъчни машини могат да произвеждат профили на зъбите с точност до микронно ниво, осигурявайки правилния модел на зацепване и разпределение на натоварването. Нашето измервателно оборудване, включително тестери за зъбни колела и координатни измервателни машини, проверява дали всяко зъбно колело отговаря на определените толеранси. Това внимание към детайла е това, което отличава висококачествената прецизна предавка от стандартната и затова нашите продукти се ползват с доверие в отрасли, където надеждността и прецизността са от първостепенно значение.

5. Заключение

Прецизното червячно зъбно колело е майсторски клас по инженерни компромиси. Неговата геометрия осигурява естествени съотношения на намаляване на скоростта, които са трудни за постигане с други видове предавки. Неговото плъзгащо действие, като същевременно намалява ефективността, позволява плавна, тиха работа и позволява възможност за самозаключване, което е критично за безопасността в много приложения. Комбинацията от закалени стоманени червяци и бронзови колела, подкрепена от подходящо смазване, дава издръжлива трансмисионна система, която осигурява години на надеждна работа. Независимо дали проектирате конвейерна система, машинен инструмент или селскостопански инвентар, червячната предавка предлага решение, което е просто, ефективно и доказано.

ПриРайдафон, нашата фабрика произвежда висококачествени продукти Precision Gear повече от 20 години. Нашите червячни зъбни колела са проектирани да отговарят на най-взискателните спецификации, с степени на точност до DIN 5. Ние предлагаме пълна гама от размери и съотношения, подкрепени от цялостна техническа поддръжка и строг контрол на качеството. Ако търсите надежден партньор за вашите нужди от Precision Gear, ви каним да се свържете с нас, за да обсъдим вашата кандидатура. Свържете се с Raydafon Technology Group Co., Limited днесза да откриете как нашите решения за прецизни червячни съоръжения могат да задвижат следващия ви проект.

6. Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между едностартовия и многостартовия червей и как да избера между тях?

Отговор: Единичен червяк има една непрекъсната резба, което води до най-високото съотношение на намаляване за даден брой зъби на колело. Коефициентът на намаляване е равен на броя на зъбите на колелото. Многостартовият червей има две или повече нишки, намалявайки коефициента на намаляване, но увеличавайки ефективността. Например колело с 60 зъба и червяк с един старт дава съотношение 60:1; с двустартов червей съотношението е 30:1. Изберете червей с едно стартиране, когато е необходимо максимално намаляване и ефективността е по-малко критична. Изберете многостартов червей, когато имате нужда от умерено намаляване с по-висока ефективност или когато не е необходимо самозаключване.

Въпрос 2: Защо червячните предавки генерират толкова много топлина и как може да се управлява това?

Отговор: Топлината в червячната предавка се генерира от триенето при плъзгане между червяка и зъбите на колелото. Това е присъща характеристика на геометрията на червячната предавка. За да управляват топлината, системите с червячни предавки изискват подходящо смазване, за да се намали триенето и да се отведе топлината. Корпусът трябва да бъде проектиран с достатъчна повърхност за разсейване на топлината чрез конвекция. При приложения с висока мощност може да се наложи принудително охлаждане (вентилаторно охлаждане или течно охлаждане). Нашата фабрика може да препоръча подходящия метод на охлаждане за вашето конкретно приложение.

Въпрос 3: Как мога да определя дали моята червячна предавка изпитва прекомерно износване?

Отговор: Най-честите признаци на прекомерно износване на червячна предавка са увеличен луфт, повишен шум и по-високи работни температури. Визуалната проверка на зъбите на зъбното колело може да разкрие признаци на износване, като полиран или износен външен вид, хлътване или надраскване. Редовният анализ на маслото може да открие наличието на частици от износване, осигурявайки ранна индикация за износване. Най-надеждният метод е да наблюдавате работата на зъбното колело във времето и да извършвате периодични проверки. Нашата фабрика препоръчва график за рутинни проверки въз основа на работните условия на предавката.

Въпрос 4: Може ли червячна предавка да се задвижва на заден ход от товара?

Отговор: Това зависи от дизайна на предавката. Ако предавката е самозаключваща се, товарът не може да задвижи червея на заден ход. Въпреки това, ако триенето е недостатъчно (поради нисък товар, високо смазване или многостартова конструкция с малък редукционен коефициент), товарът може да задвижи червея обратно. В много приложения това е нежелателно и функцията за самозаключване е умишлено включена. В други приложения може да се изисква задвижване на заден ход от съображения за безопасност или работа. Нашата фабрика може да проектира прецизна предавка с подходящите самозаключващи се характеристики за вашето конкретно приложение.

Въпрос 5: Каква е типичната степен на точност за висококачествена червячна предавка?

Отговор: Висококачествените прецизни зъбни колела обикновено се произвеждат по стандарти за качество DIN 5 или AGMA 12 или по-добри. Тези класове осигуряват плавна работа, нисък шум и минимален люфт. За по-малко взискателни приложения DIN 6-7 може да е приемлив. Нашата фабрика може да произвежда червячни зъбни колела с клас DIN 4 за най-прецизни приложения, като позициониране на машинни инструменти и роботика. Изборът на степен на прецизност зависи от изискванията за точност и шум на приложението.
